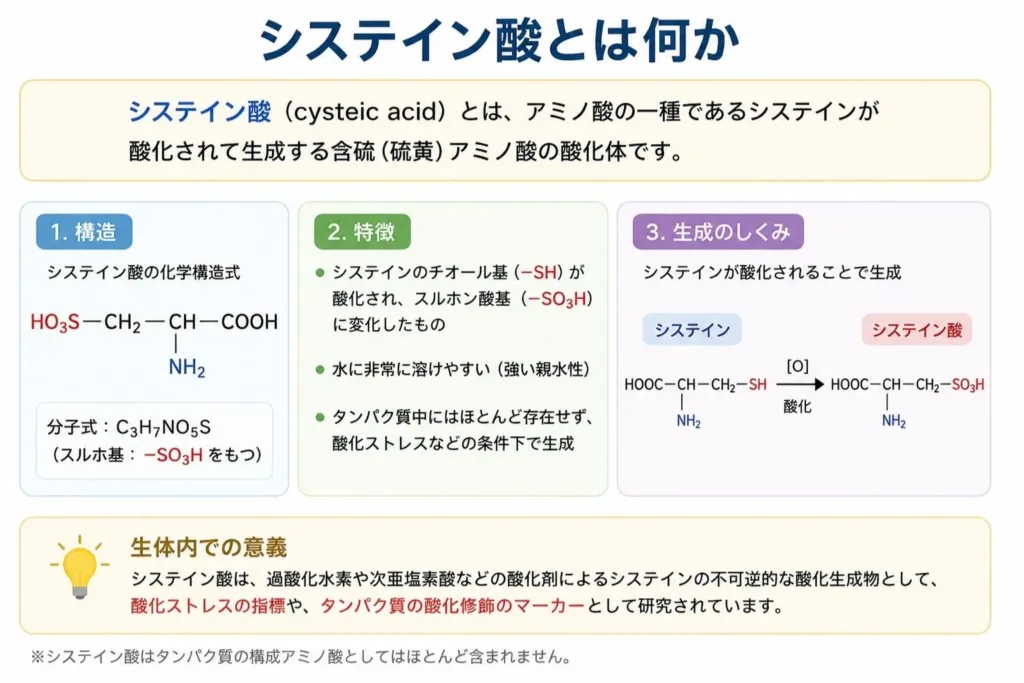

システイン酸とは何か

システイン酸とは何か

SS結合酸化の最終痕跡として見る

毛髪におけるシステイン酸は、単なる「ダメージ成分」ではありません。

酸化履歴毛を読むうえで重要なのは、

システイン酸を“傷みの名前”ではなく、“SS結合が酸化された痕跡”として捉えることです。

毛髪ケラチンには、システインという含硫アミノ酸が存在します。

このシステイン同士が酸化的に結びついたものがシスチン結合、

つまり、SS結合／ジスルフィド結合です。

このSS結合は、毛髪の形状保持、弾力、強度、パーマや縮毛矯正の反応性に深く関わります。

しかし、ブリーチや酸化カラーなどの酸化処理を受けると、

このSS結合が酸化的に開裂し、

最終的にシステイン酸が生成されます。

ブリーチ処理毛では、

ケラチン繊維中のジスルフィド結合が酸化的に切断され、

システイン酸が生成することが知られています。

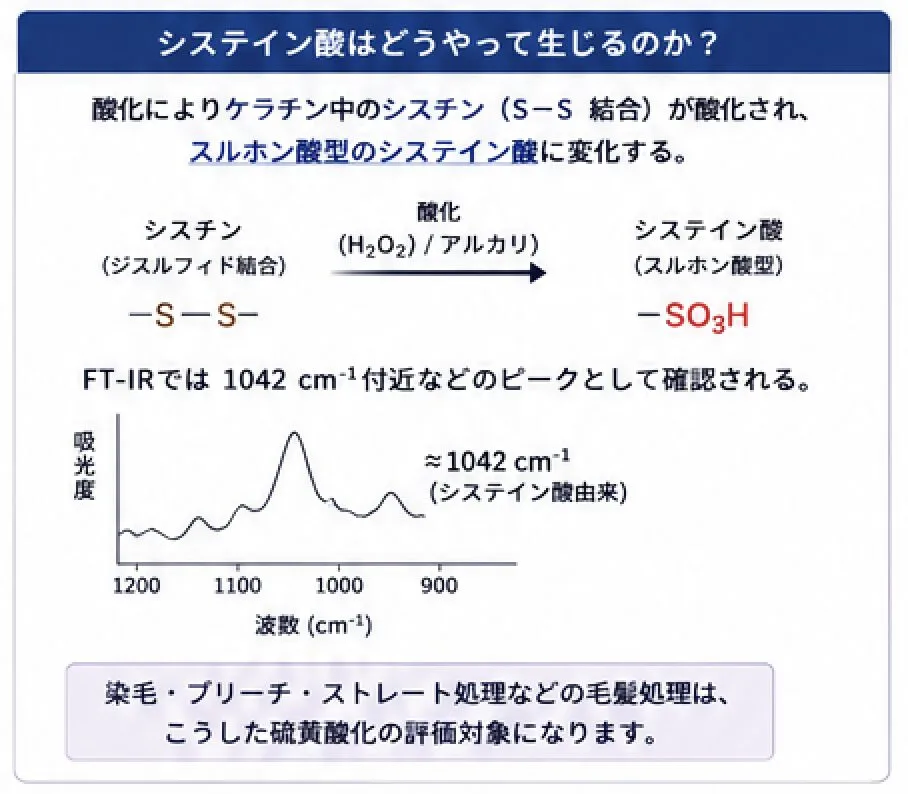

赤外分光法を用いた研究でも、

ブリーチ時間に応じてシステイン酸量が増える挙動が確認されています。

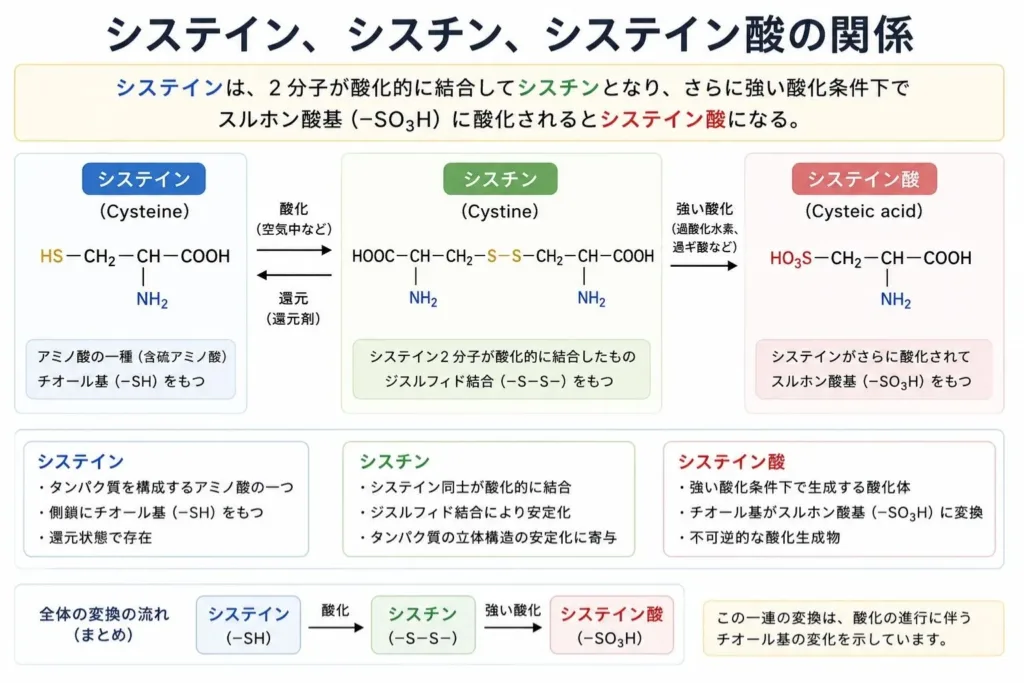

システイン、シスチン、システイン酸の関係

まず、用語を分けて整理します。

システイン

システインは、硫黄を含むアミノ酸です。
毛髪ケラチン中では、このシステイン残基が毛髪構造の重要な反応点になります。

シスチン

システインが2つ結びついたものがシスチンです。

よく扱うSS結合は、このシスチン由来のジスルフィド結合です。

簡略化すると、

システイン ＋ システイン
↓ 酸化
シスチン結合、つまりSS結合

です。

パーマや縮毛矯正では、

このSS結合を還元剤で切断し、

形を変えたあとに酸化で再結合させる、

という考え方が基本になります。

システイン酸

システイン酸は、

システイン残基やシスチン結合の硫黄部分がさらに強く酸化された状態です。

スルホン酸基を持つため、元のSS結合とは性質が大きく異なります。

簡略化すると、

SS結合
↓ 強い酸化
システイン酸

です。

つまり、システイン酸は「SS結合の別バージョン」ではなく、

SS結合として再利用しにくい酸化生成物として見る必要があります。

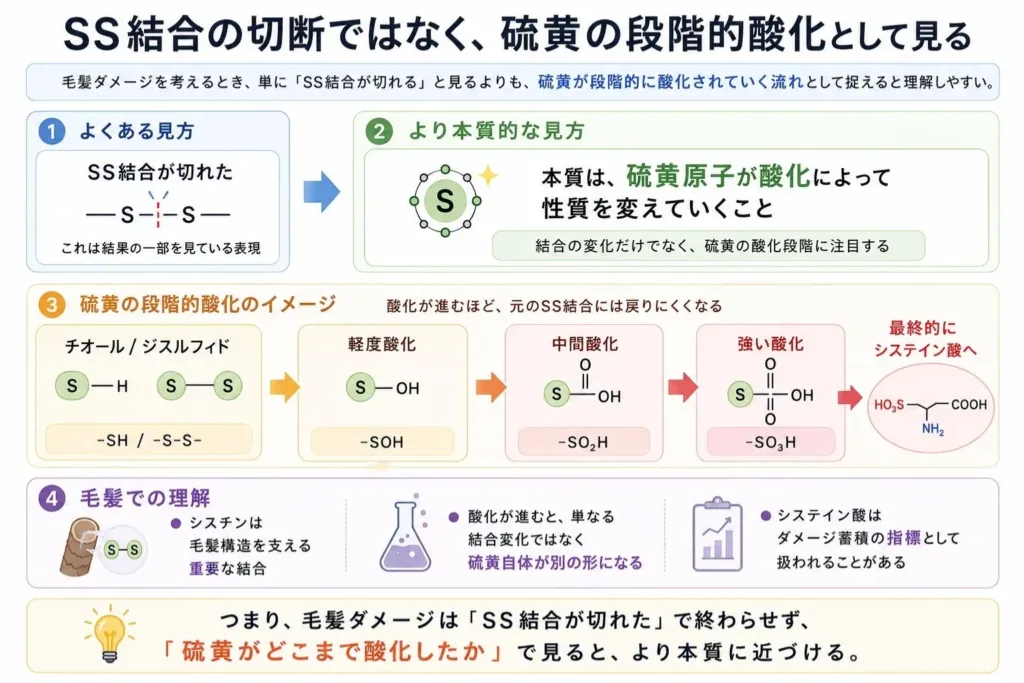

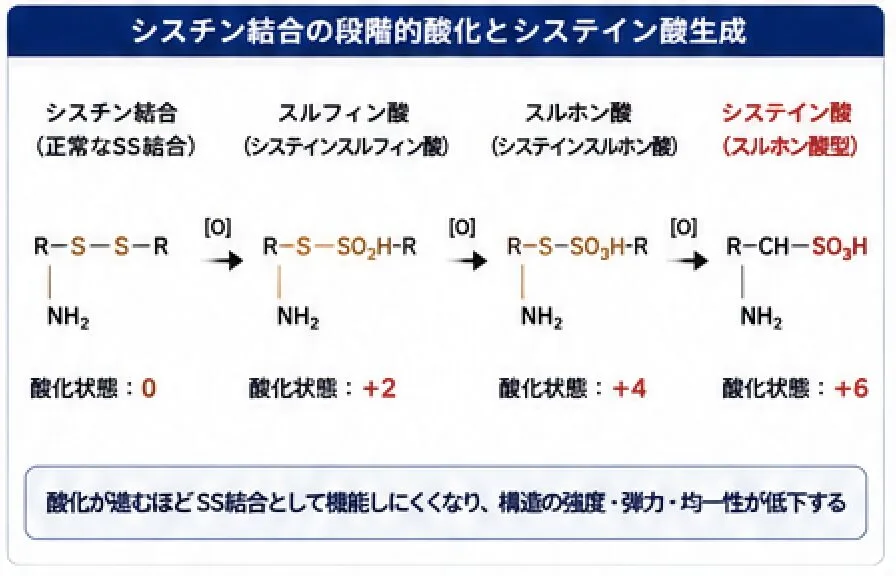

SS結合の切断ではなく、硫黄の段階的酸化として見る

ここで重要なのは、

システイン酸の生成を単純に「SS結合が切れる」とだけ捉えないことです。

実際には、シスチン残基の硫黄が段階的に酸化され、

最終的にスルホン酸型へ進む反応として理解する必要があります。

毛髪処理では、

ブリーチや酸化カラーのように過酸化水素を伴う処理、

さらに還元履歴を持つ毛髪への再酸化処理が重なることで、

システイン酸生成を含む不可逆的な酸化損傷が進みやすくなります。

したがってシステイン酸は、

単なる“傷んだ髪の成分”ではなく、

酸化履歴・還元履歴・金属残留・水分移動・熱耐性を読むための重要な化学的サインです。

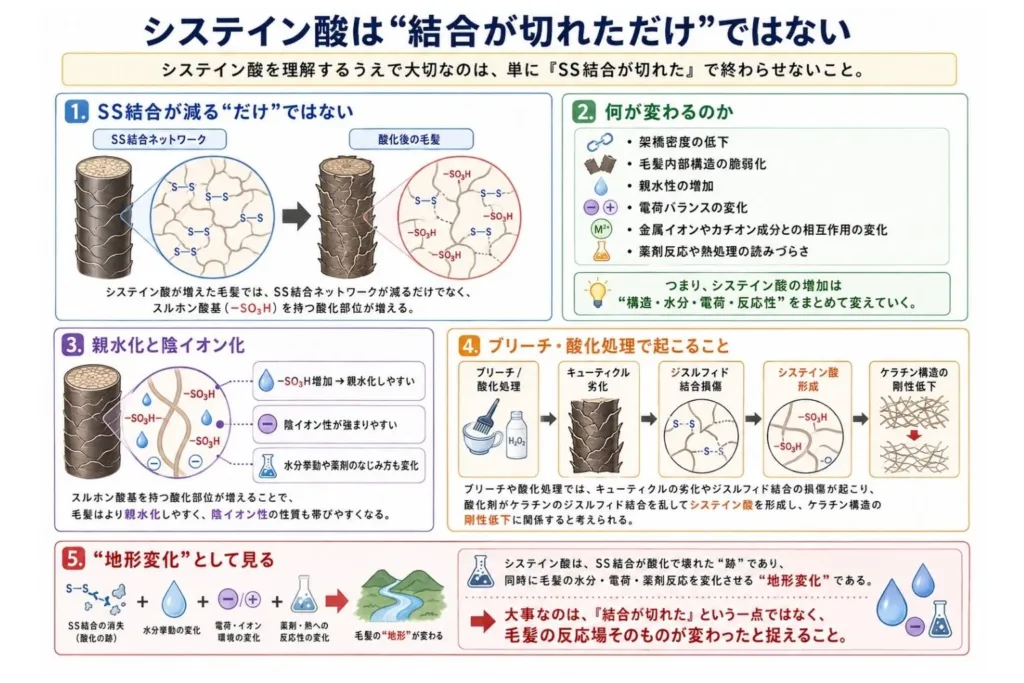

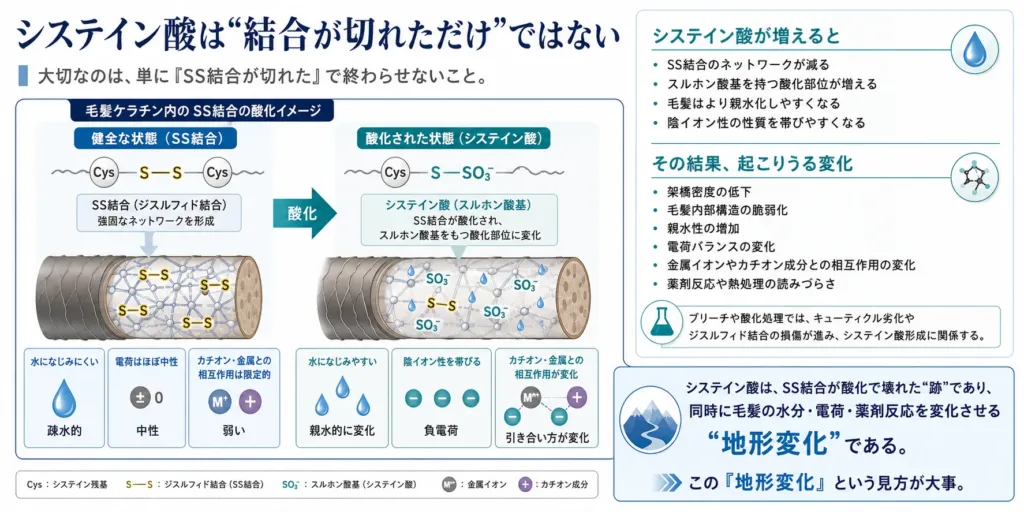

システイン酸は“結合が切れただけ”ではない

システイン酸を理解するうえで大切なのは、単に

SS結合が切れた

というだけで終わらせないことです。

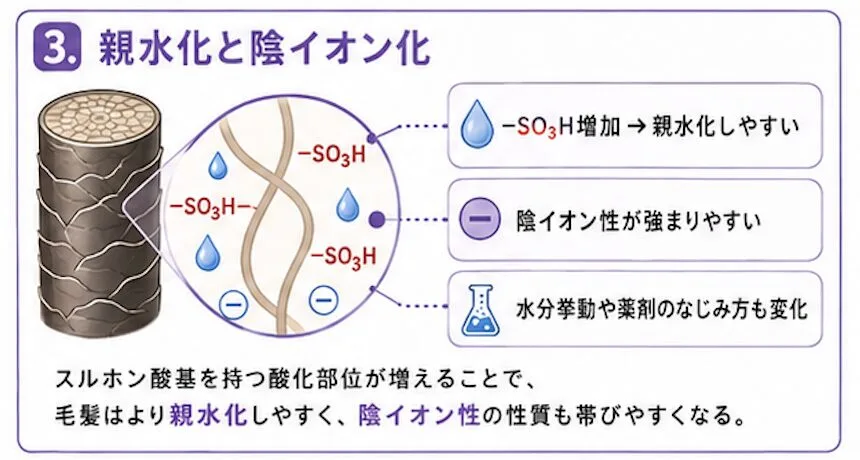

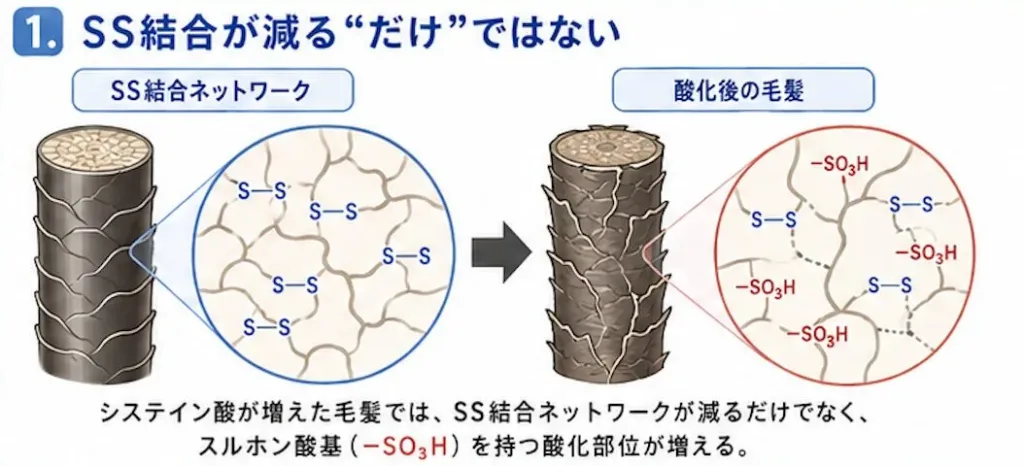

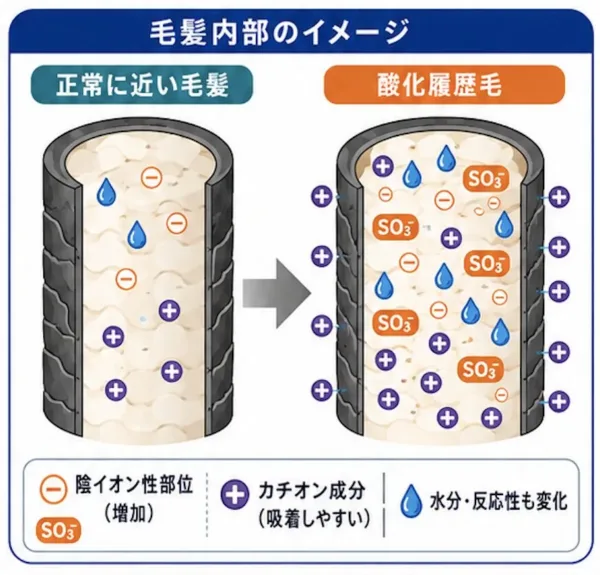

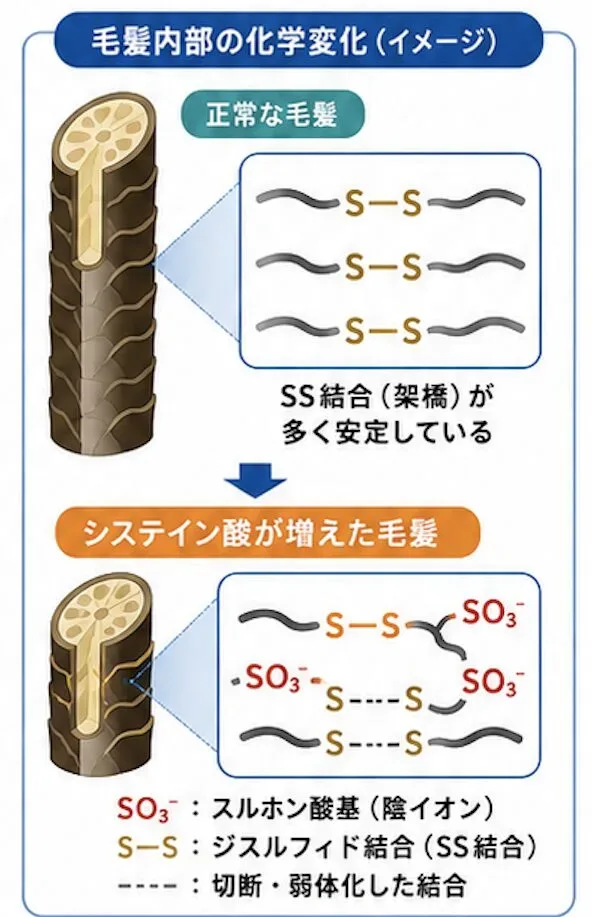

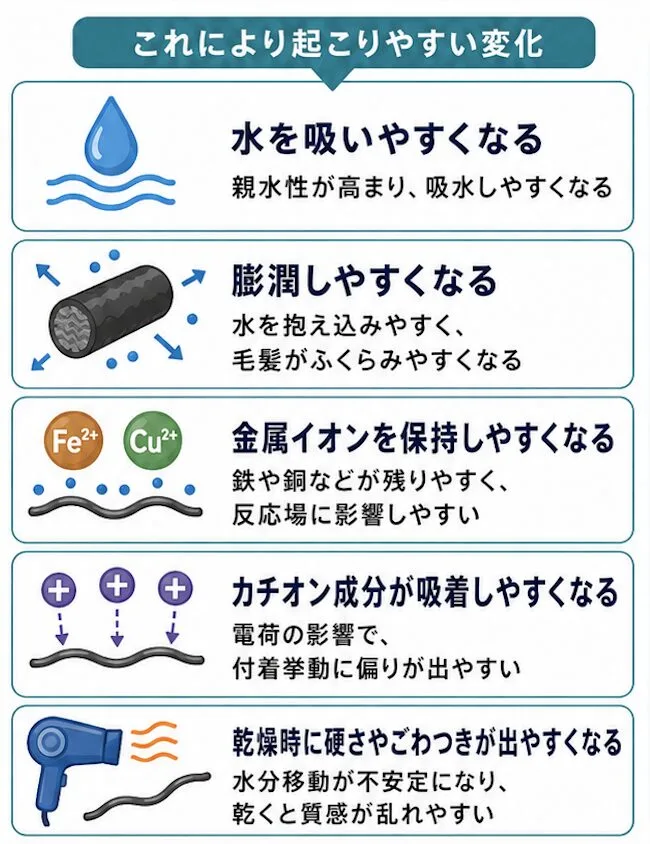

システイン酸が増えた毛髪では、

SS結合のネットワークが減るだけでなく、

スルホン酸基を持つ酸化部位が増えます。

その結果、

毛髪はより親水化しやすく、

また陰イオン性の性質を帯びやすくなります。

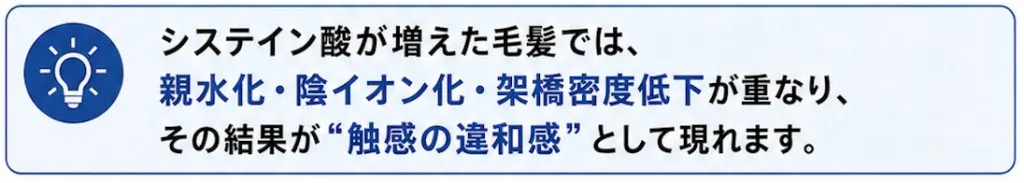

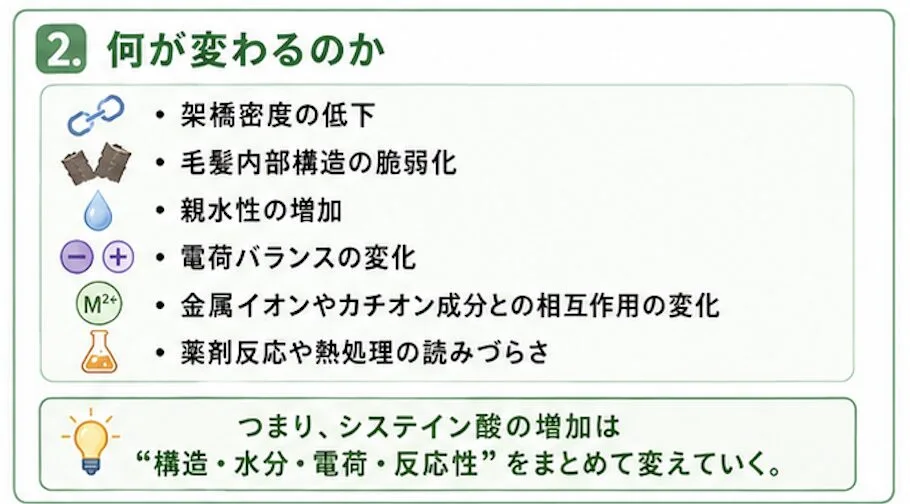

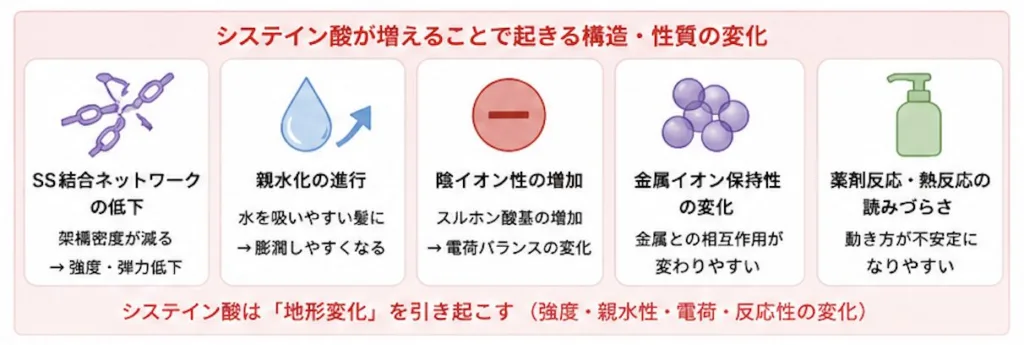

つまり、システイン酸の増加は、

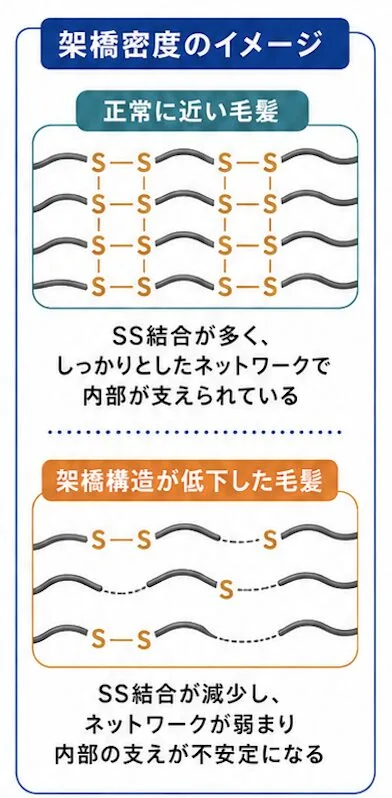

• 架橋密度の低下
• 毛髪内部構造の脆弱化
• 親水性の増加
• 電荷バランスの変化
• 金属イオンやカチオン成分との相互作用の変化
• 薬剤反応や熱処理の読みづらさ

につながる可能性があります。

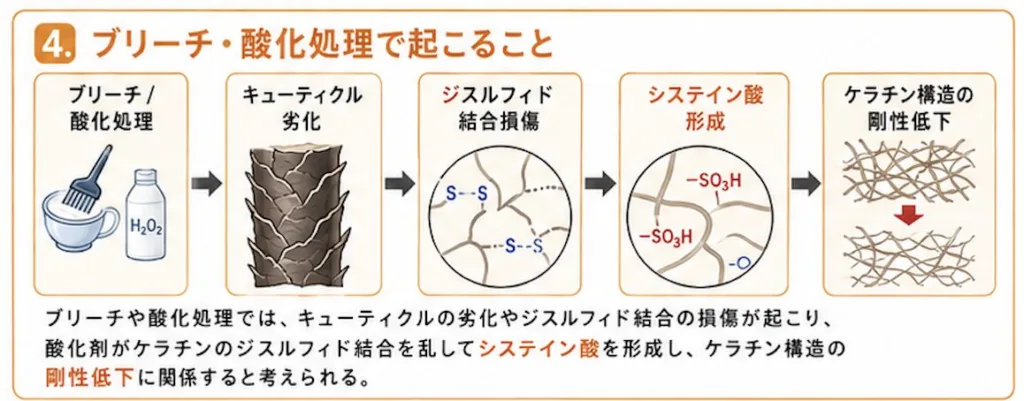

ブリーチや酸化処理では、

キューティクルの劣化やジスルフィド結合の損傷が起こり、

酸化剤がケラチンのジスルフィド結合を乱してシステイン酸を形成し、

ケラチン構造の剛性低下に関係すると説明されています。

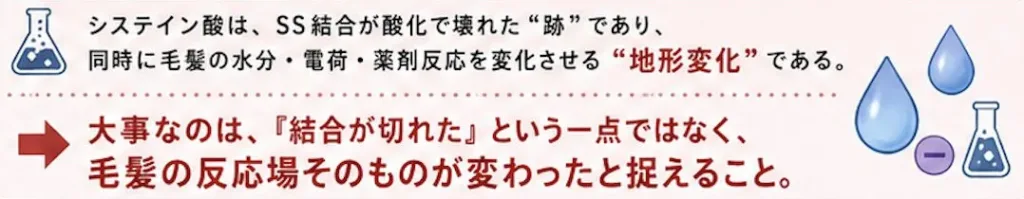

システイン酸は、SS結合が酸化で壊れた“跡”であり、

同時に毛髪の水分・電荷・薬剤反応を変化させる地形変化である。

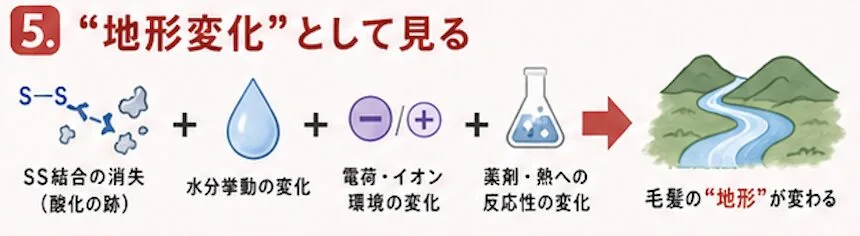

この「地形変化」という見方が大事です。

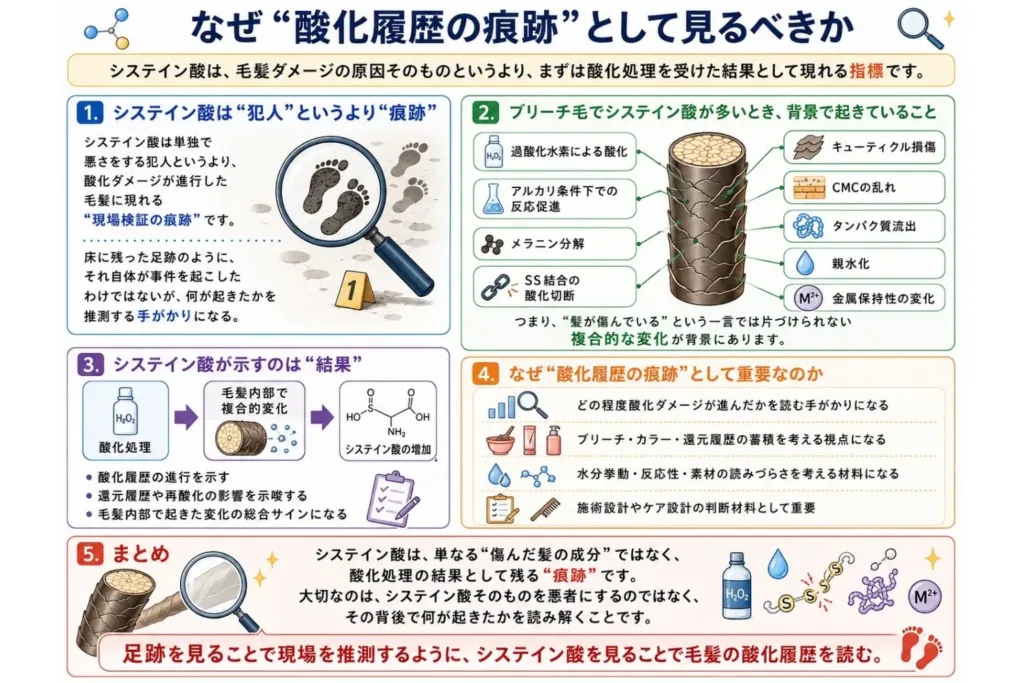

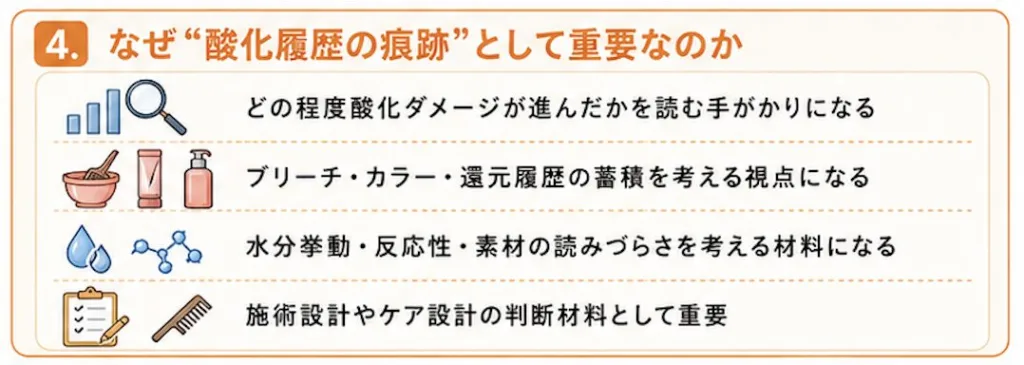

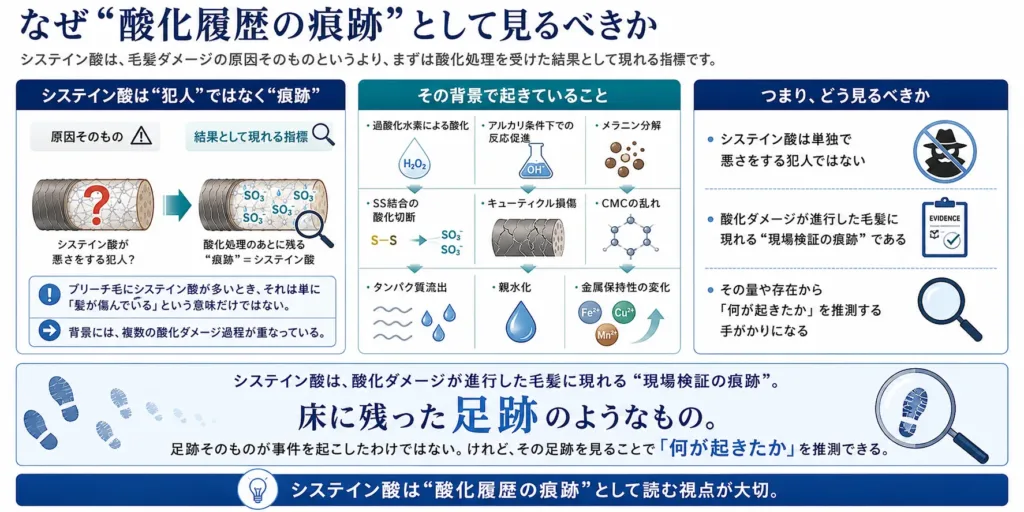

なぜ“酸化履歴の痕跡”として見るべきか

システイン酸は、

毛髪ダメージの原因そのものというより、

まずは酸化処理を受けた結果として現れる指標です。

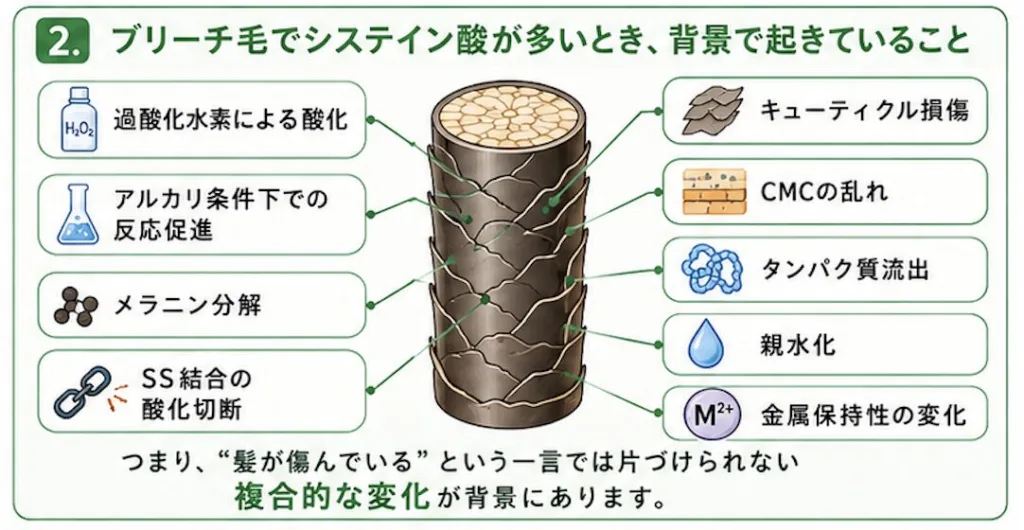

たとえばブリーチ毛にシステイン酸が多い場合、

それは単に「髪が傷んでいる」という意味ではありません。

その背景には、

• 過酸化水素による酸化
• アルカリ条件下での反応促進
• メラニン分解
• SS結合の酸化切断
• キューティクル損傷
• CMCの乱れ
• タンパク質流出
• 親水化
• 金属保持性の変化

などが複合的に存在します。

つまり、

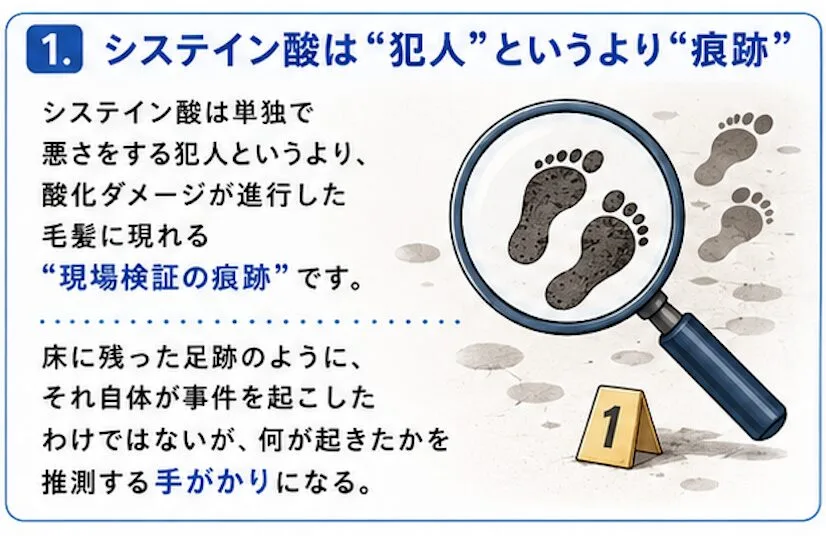

システイン酸は単独で悪さをする犯人というより、

酸化ダメージが進行した毛髪に現れる現場検証の痕跡です。

床に残った足跡のようなものですね。

足跡そのものが事件を起こしたわけではない。

けれど、その足跡を見ることで「何が起きたか」を推測できる。

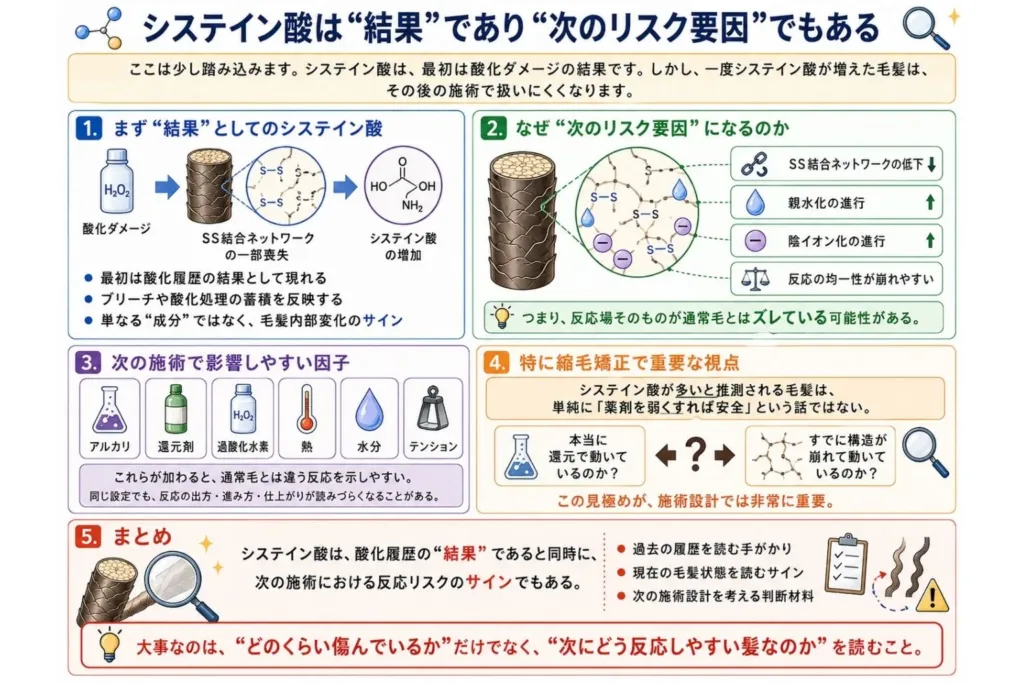

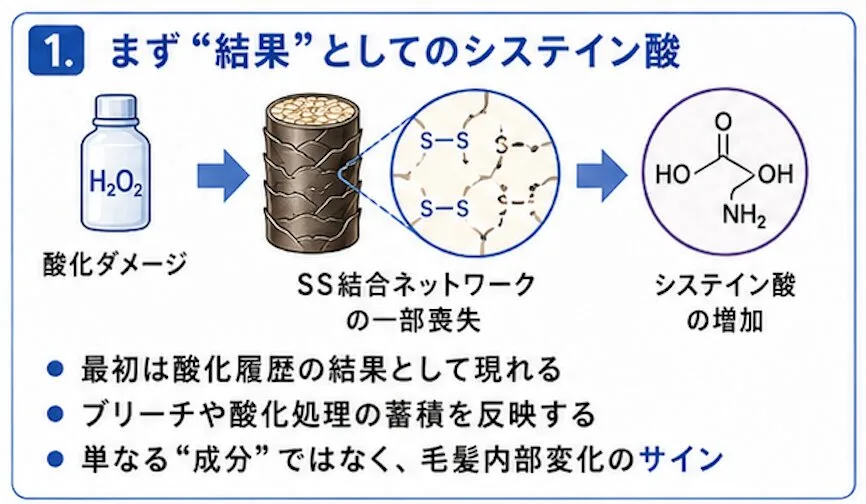

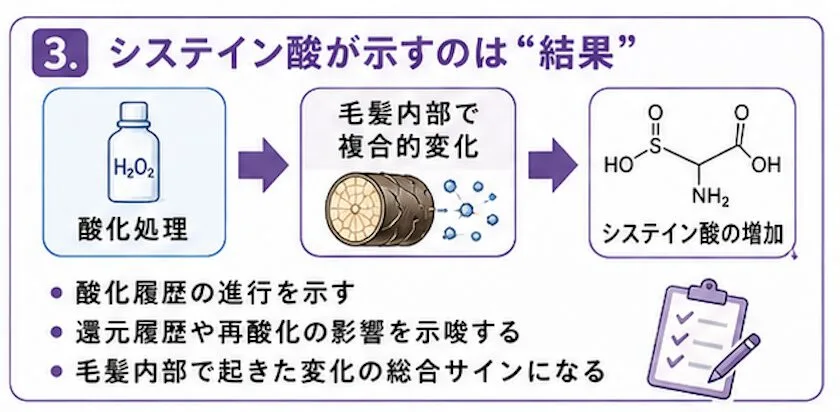

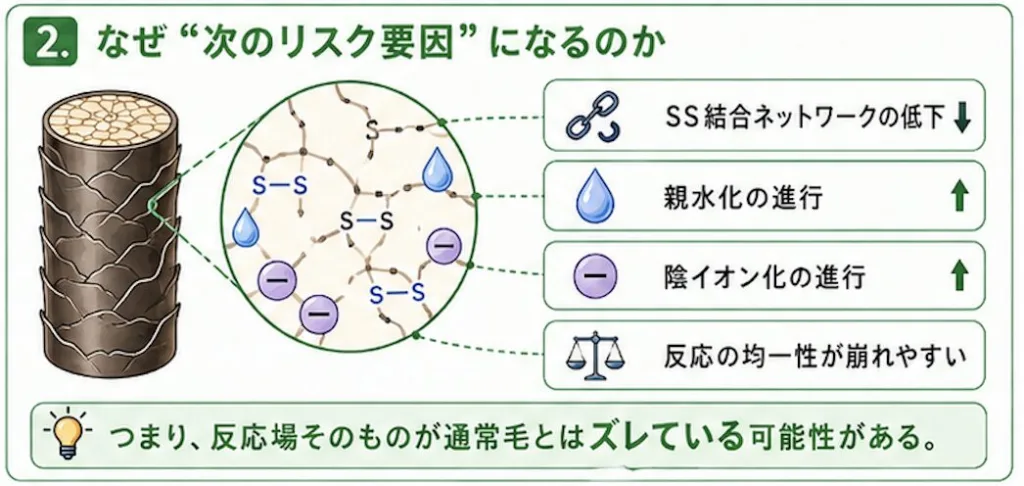

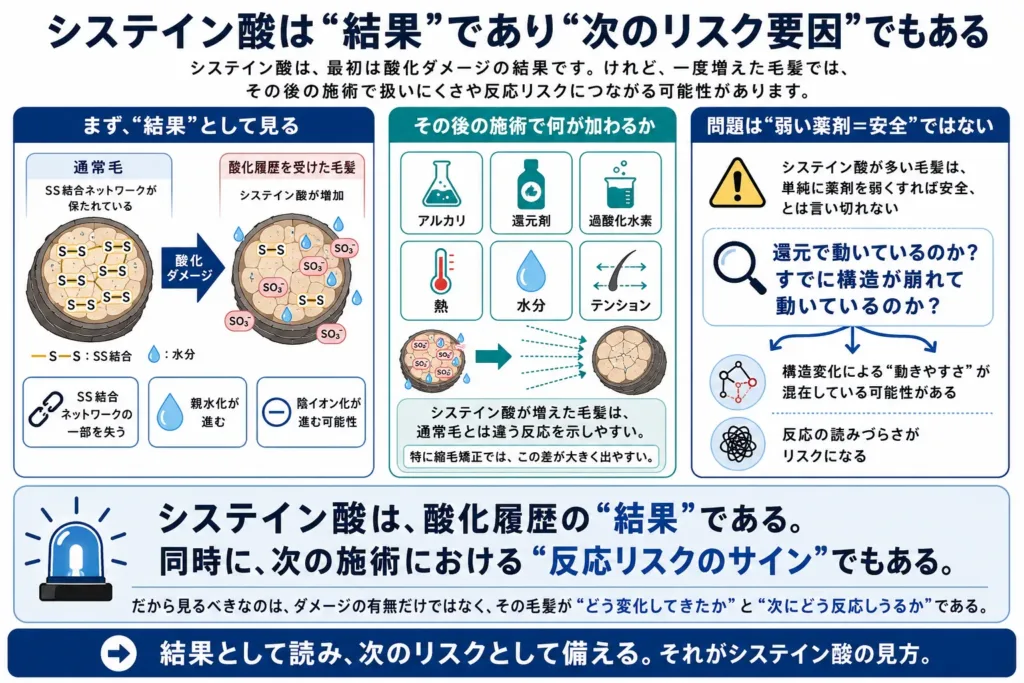

システイン酸は“結果”であり“次のリスク要因”でもある

ここは少し踏み込みます。

システイン酸は、最初は酸化ダメージの結果です。

しかし、一度システイン酸が増えた毛髪は、

その後の施術で扱いにくくなります。

なぜなら、

システイン酸が増えた髪は、

すでにSS結合ネットワークの一部を失い、

親水化・陰イオン化が進んでいる可能性があるからです。

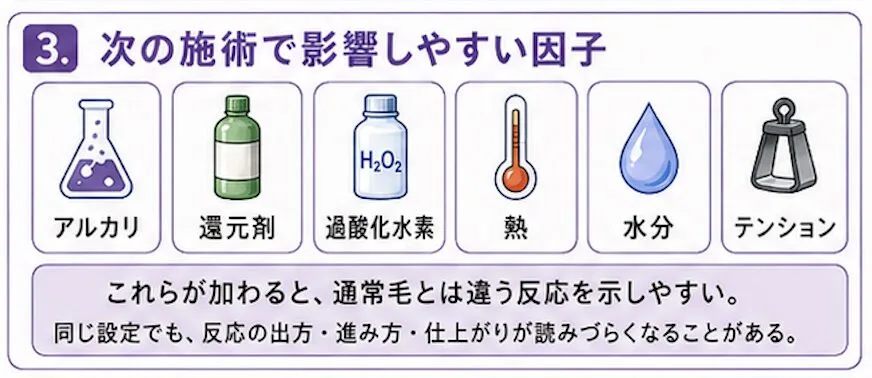

その状態でさらに、

• アルカリ
• 還元剤
• 過酸化水素
• 熱
• 水分
• テンション

が加わると、通常毛とは違う反応を示しやすくなります。

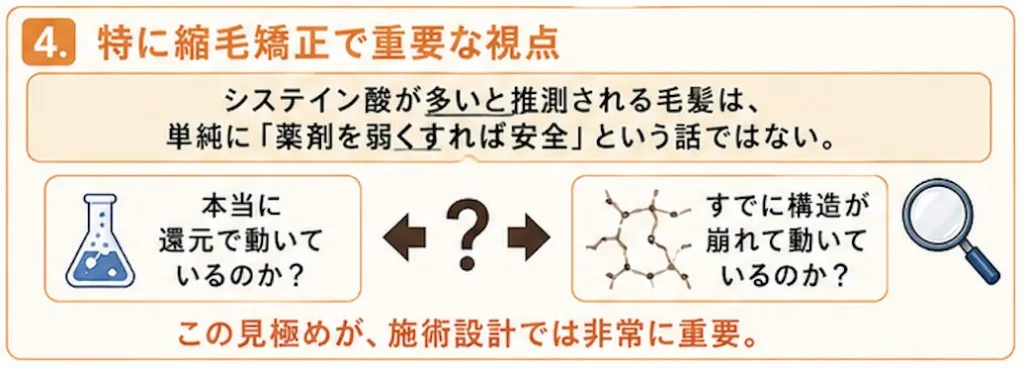

特に縮毛矯正では、ここが大きいです。

システイン酸が多いと推測される毛髪は、

単純に「薬剤を弱くすれば安全」という話ではありません。

むしろ問題は、

還元で動いているのか、すでに構造が崩れて動いているのか。

ここです。

だから、

システイン酸は酸化履歴の結果であると同時に、

次の施術における反応リスクのサインでもあります。

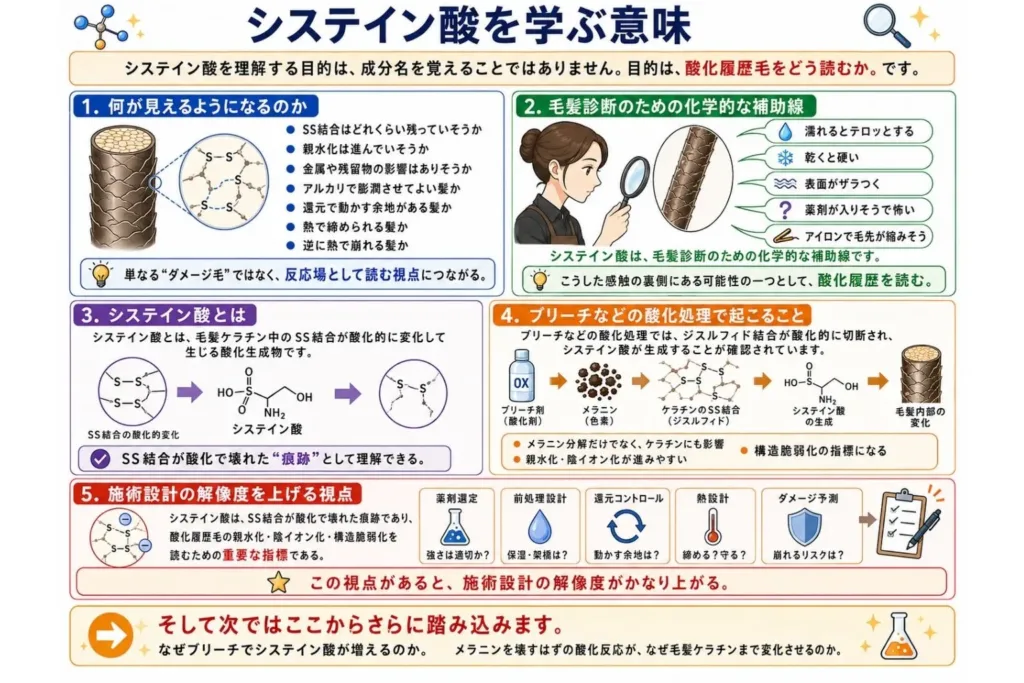

システイン酸を学ぶ意味

システイン酸を理解する目的は、成分名を覚えることではありません。

目的は、

酸化履歴毛をどう読むか。

です。

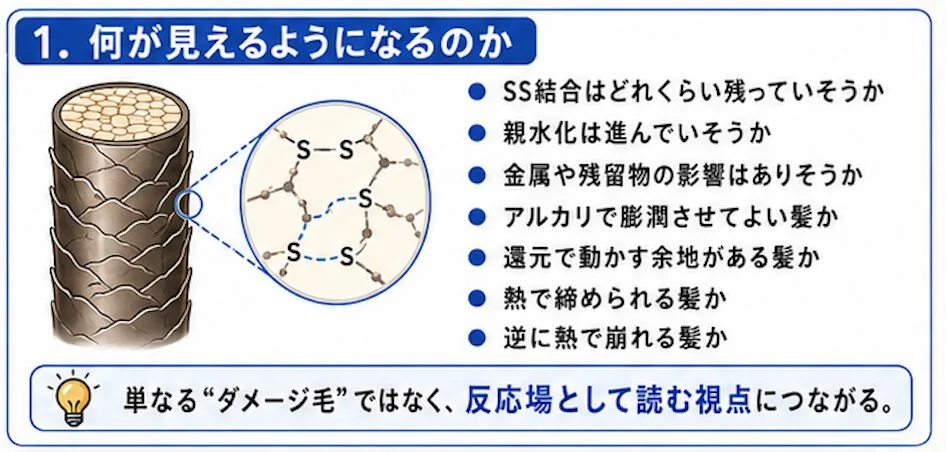

システイン酸を理解すると、ブリーチ毛、カラー反復毛、矯正履歴毛、セルフカラー毛などを見たときに、単なる「ダメージ毛」ではなく、

• SS結合はどれくらい残っていそうか
• 親水化は進んでいそうか
• 金属や残留物の影響はありそうか
• アルカリで膨潤させてよい髪か
• 還元で動かす余地がある髪か
• 熱で締められる髪か
• 逆に熱で崩れる髪か

という判断につながります。

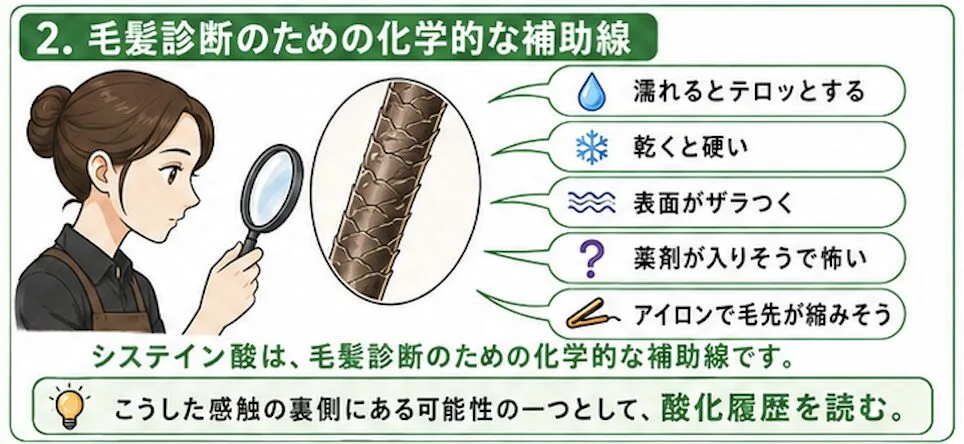

つまり、システイン酸は毛髪診断のための化学的な補助線です。

髪を触って、

「濡れるとテロッとする」
「乾くと硬い」
「表面がザラつく」
「薬剤が入りそうで怖い」
「アイロンで毛先が縮みそう」

と感じたとき、その裏側にある可能性の一つとして、システイン酸を含む酸化履歴を読む。

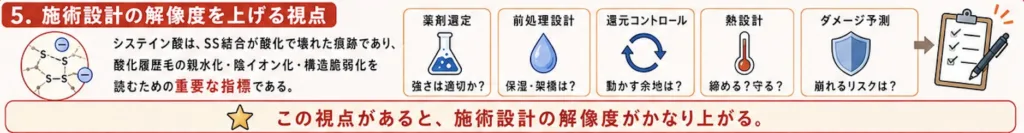

この視点があると、施術設計の解像度がかなり上がります。

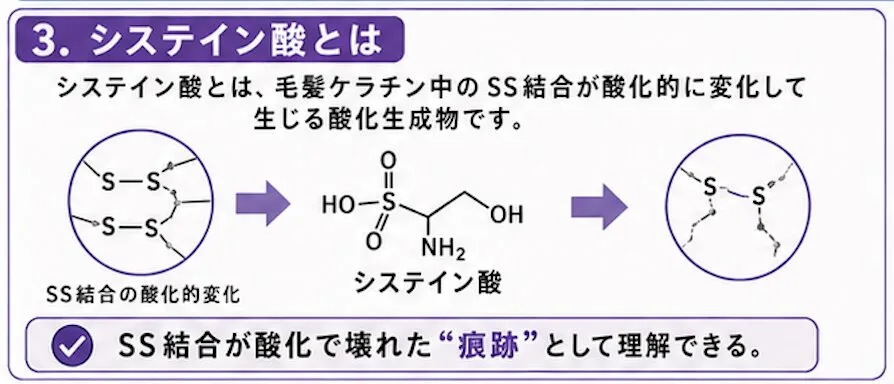

システイン酸とは、毛髪ケラチン中のSS結合が酸化的に変化して生じる酸化生成物です。

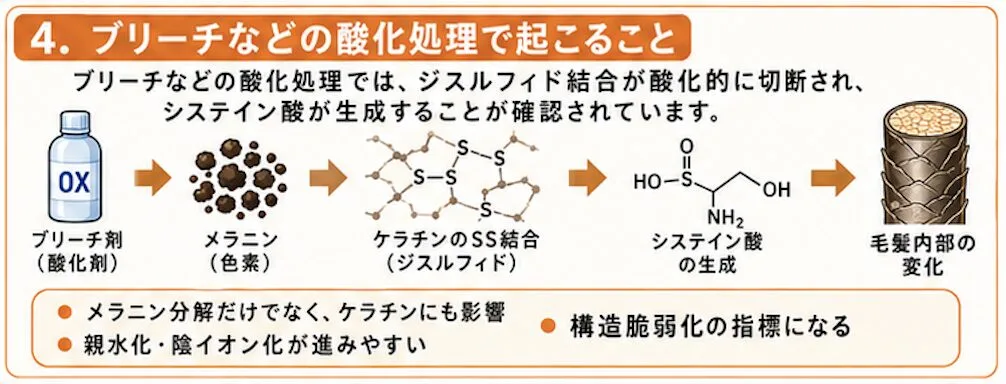

ブリーチなどの酸化処理では、

ジスルフィド結合が酸化的に切断され、

システイン酸が生成することが確認されています。

システイン酸は、

SS結合が酸化で壊れた痕跡であり、

酸化履歴毛の親水化・陰イオン化・構造脆弱化を読むための重要な指標である。

そして、次ではここからさらに踏み込みます。

なぜブリーチでシステイン酸が増えるのか。

メラニンを壊すはずの酸化反応が、

なぜ毛髪ケラチンまで変化させるのか。

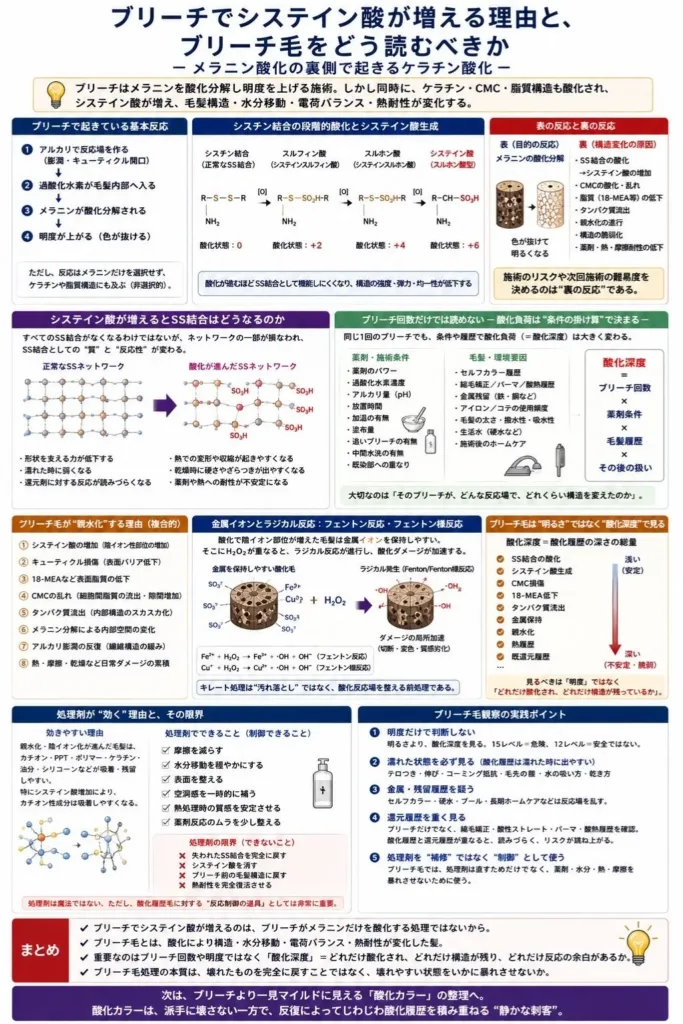

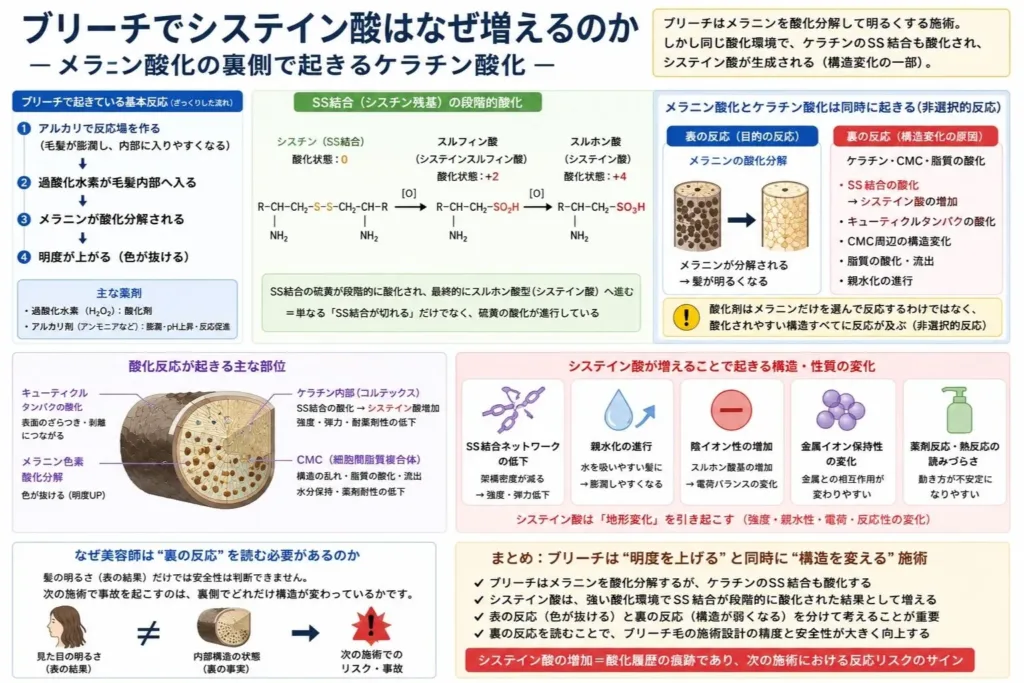

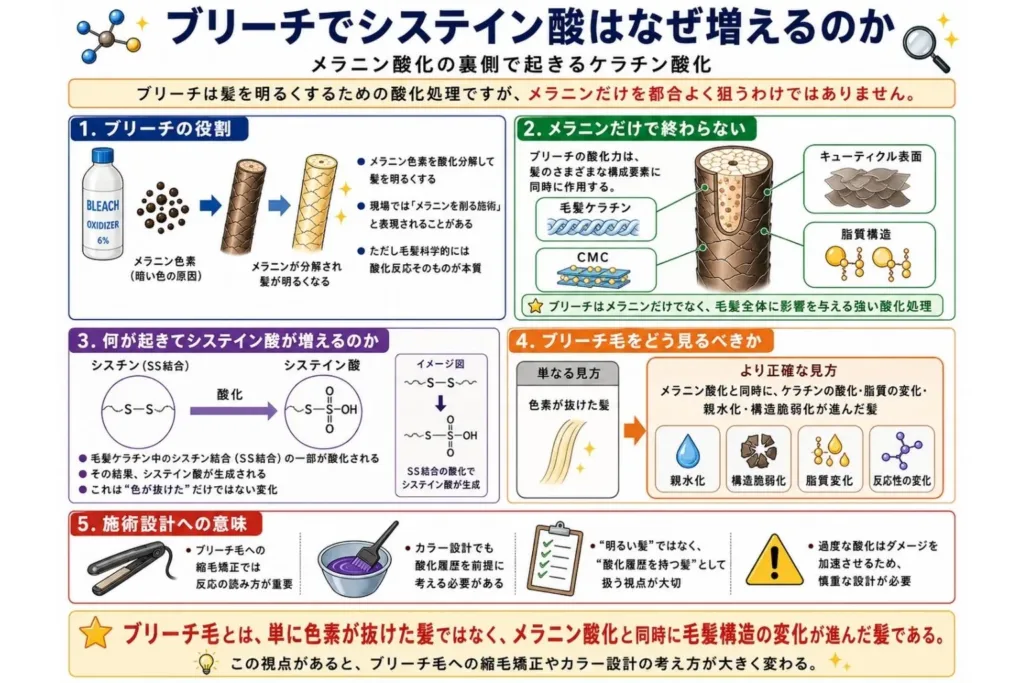

ブリーチでシステイン酸はなぜ増えるのか

メラニン酸化の裏側で起きるケラチン酸化

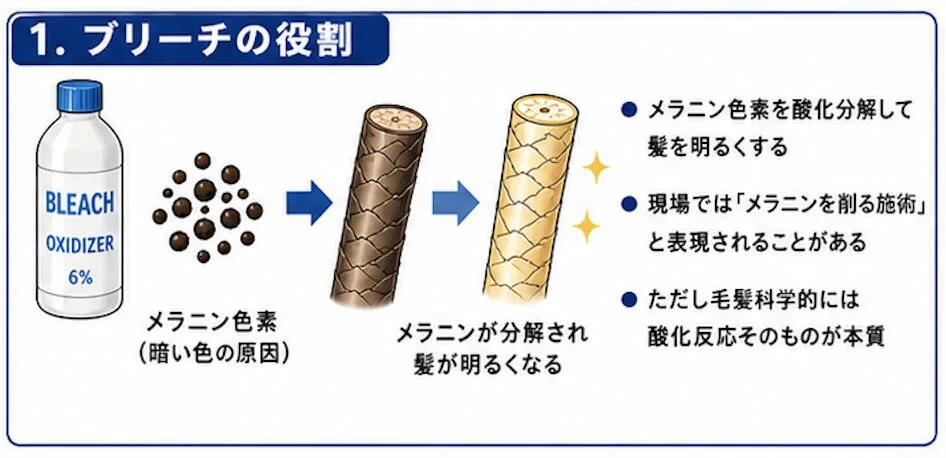

ブリーチは、毛髪のメラニン色素を酸化分解し、

髪を明るくする施術です。

しかし、ここで重要なのは、

ブリーチの酸化反応が

メラニンだけを都合よく狙うわけではないという点です。

実際の現場では、

ブリーチはメラニンを削る施術

と表現されることがあります。

もちろん感覚的には分かりやすい表現です。

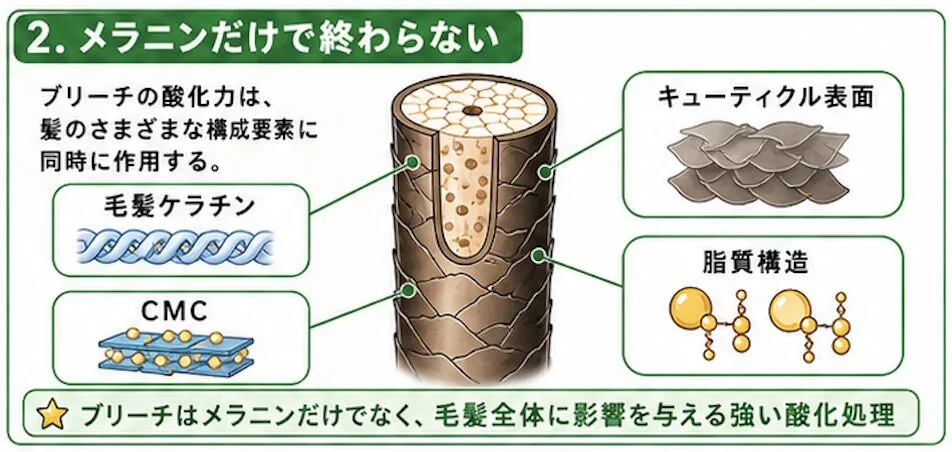

ただし毛髪科学的には、

ブリーチはメラニンだけでなく、

毛髪ケラチン、CMC、キューティクル表面、脂質構造にも影響を与える強い酸化処理です。

その結果として、

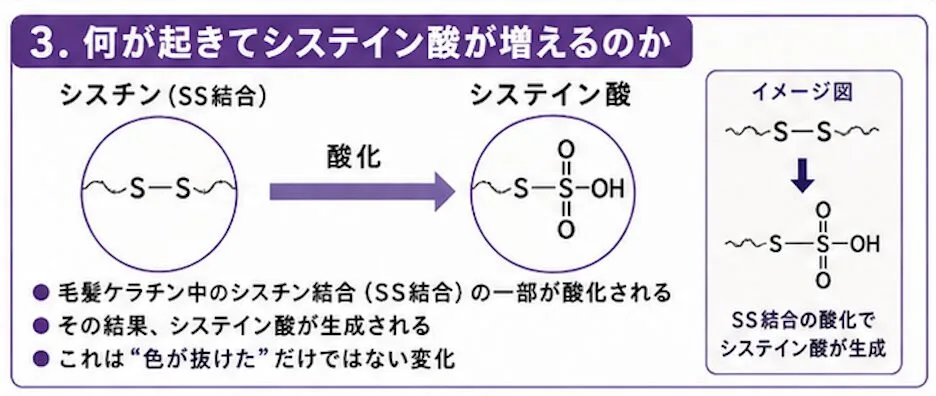

毛髪ケラチン中のシスチン結合、

つまりSS結合の一部が酸化され、

システイン酸が生成されます。

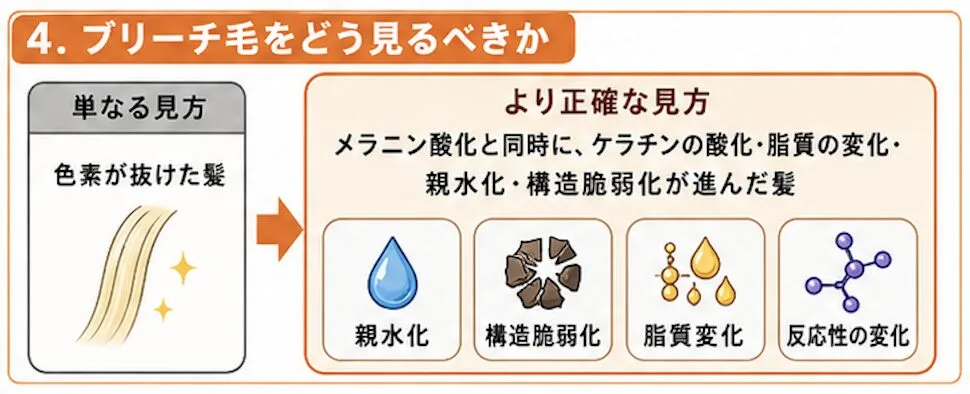

つまりブリーチ毛は、単に、

色素が抜けた髪

ではありません。

より正確には、

メラニン酸化と同時に、

ケラチンの酸化・脂質の変化・親水化・構造脆弱化が進んだ髪

として見る必要があります。

ここを押さえると、

ブリーチ毛への縮毛矯正やカラー設計の考え方がかなり変わります。

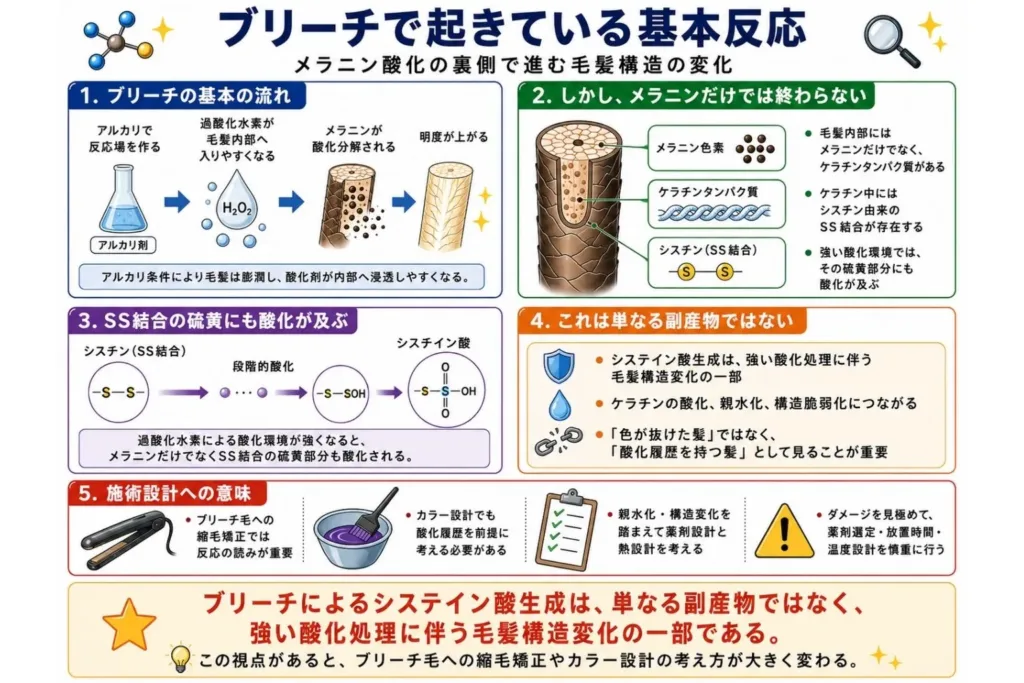

ブリーチで起きている基本反応

ブリーチでは主に、

過酸化水素とアルカリ剤が関与します。

アルカリ条件により毛髪は膨潤し、

過酸化水素が毛髪内部へ入りやすくなります。

そして酸化反応によってメラニン色素が分解され、

髪の明度が上がります。

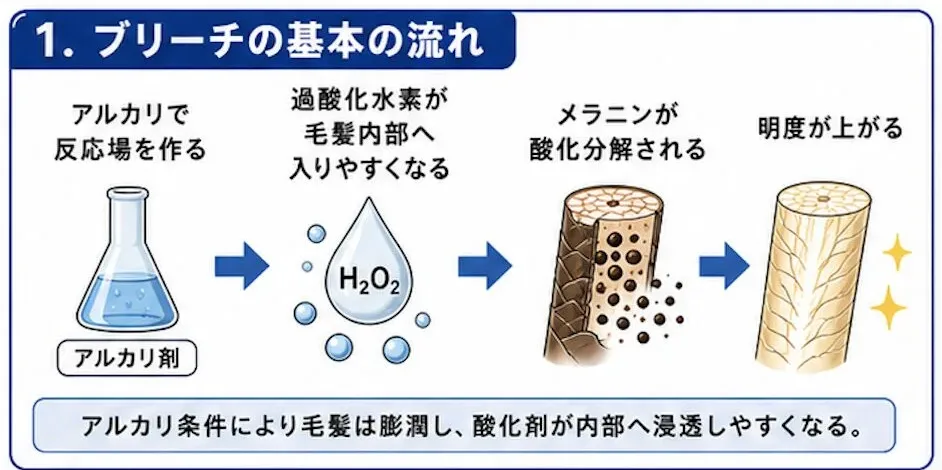

非常にざっくり言えば、

アルカリで反応場を作る
↓
過酸化水素が毛髪内部へ入る
↓
メラニンが酸化分解される
↓
明度が上がる

という流れです。

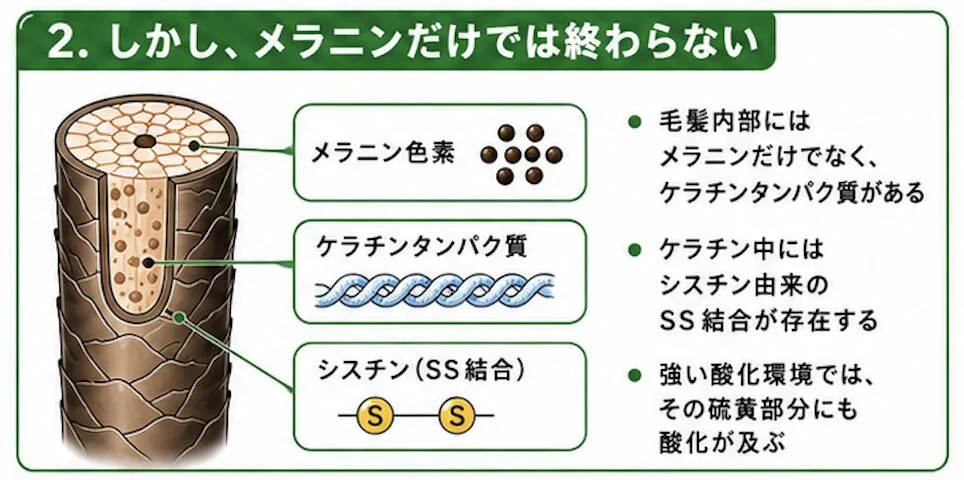

しかし、問題はここです。

毛髪内部にはメラニンだけでなく、

ケラチンタンパク質があります。

そのケラチンの中には、

シスチン由来のSS結合が存在します。

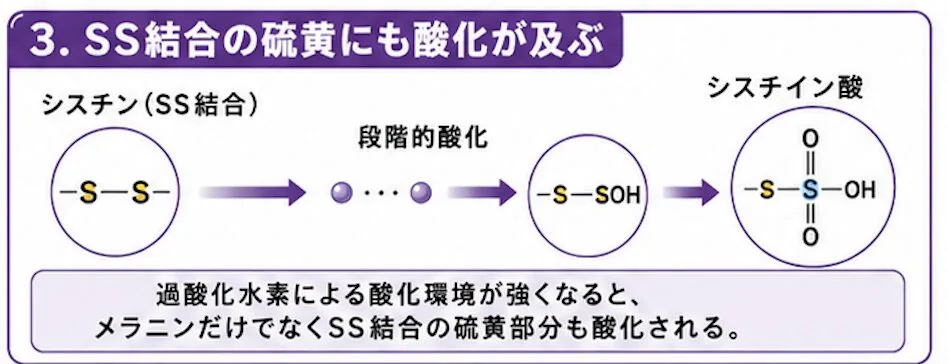

過酸化水素による酸化環境が強くなると、

メラニンだけでなく、

SS結合の硫黄部分にも酸化が及びます。

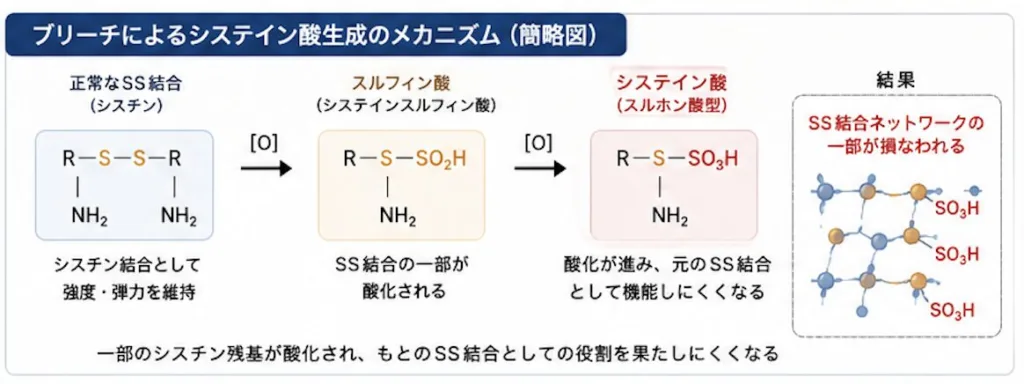

その結果、

シスチン残基は段階的に酸化され、

最終的にスルホン酸型のシステイン酸へ進みます。

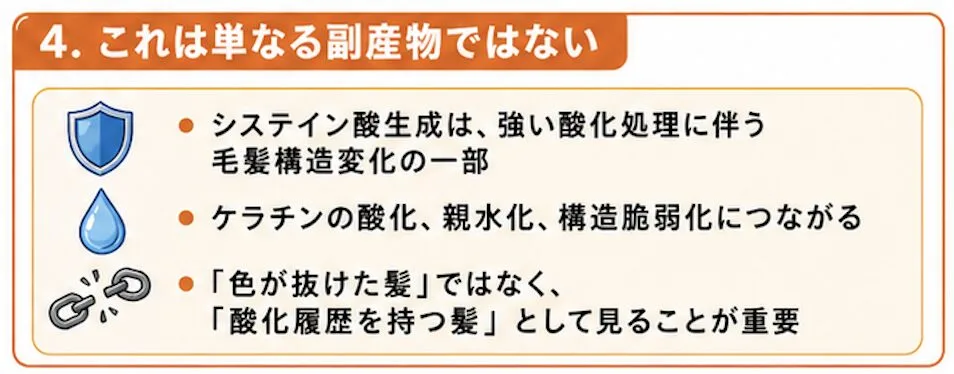

ここで大切なのは、

ブリーチによるシステイン酸生成は、

単なる副産物ではなく、

強い酸化処理に伴う毛髪構造変化の一部である。

ということです。

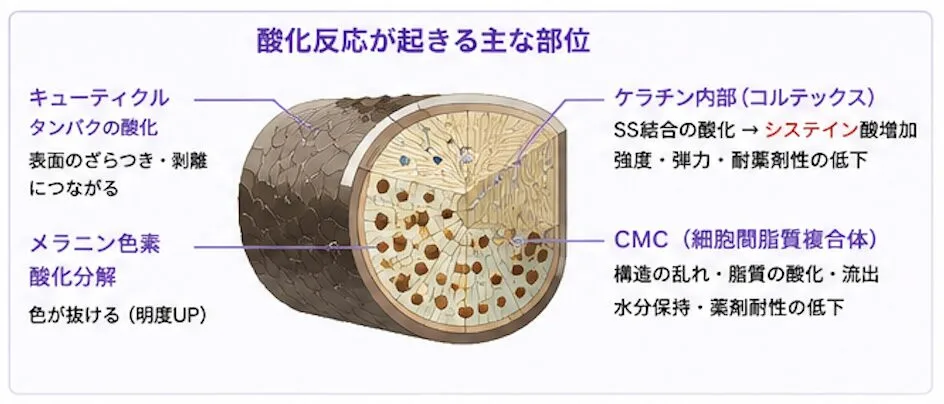

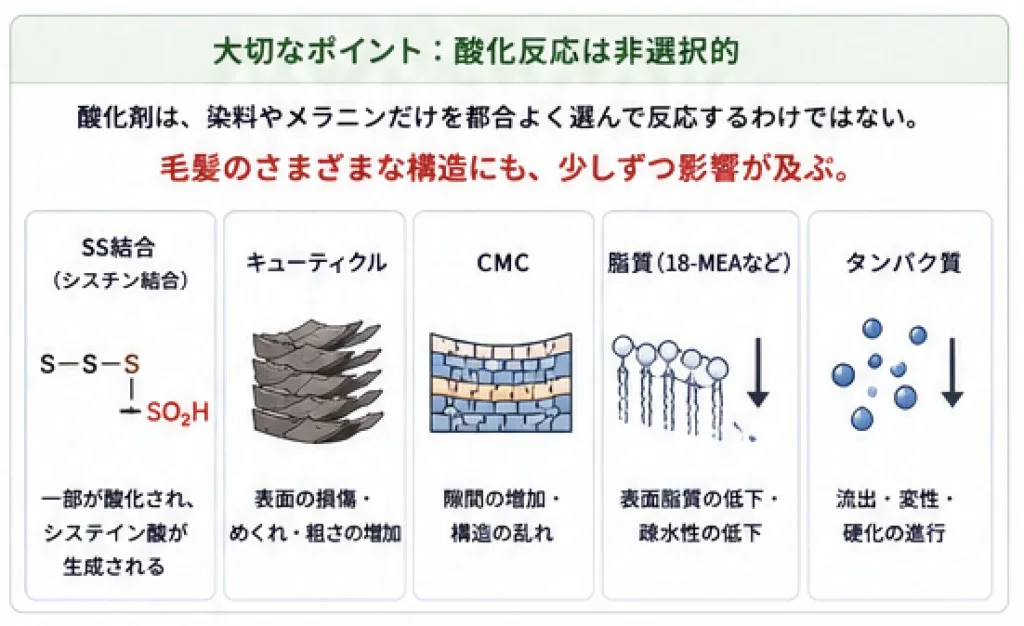

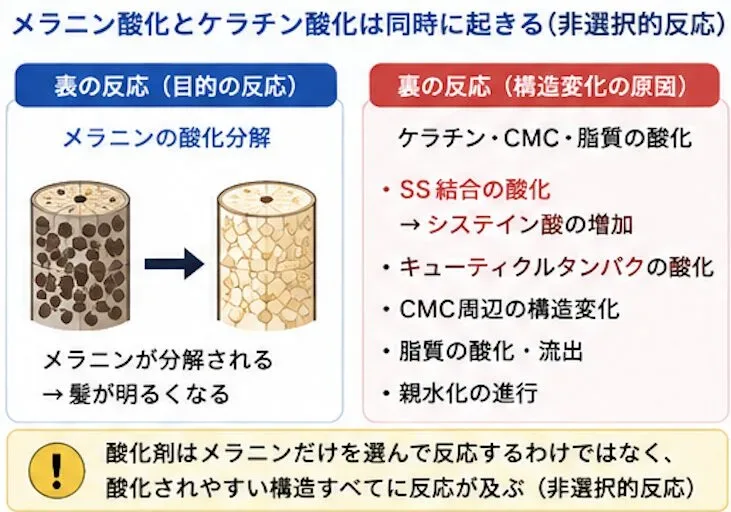

メラニン酸化とケラチン酸化は同時に起きる（非選択的反応）

ここでいう非選択的反応とは、

酸化剤がメラニンだけを完全に選んで反応するわけではなく、

毛髪内の酸化されやすい構造にも反応が及ぶ、という意味です。

ブリーチの目的はメラニンの酸化分解ですが、

同じ酸化環境の中では、

ケラチン中のシスチン結合、

キューティクルタンパク、

CMC周辺構造、

脂質成分にも

影響が及びます。

です。

つまり、ブリーチでは、

メラニンが抜ける
＝ 色が明るくなる

と同時に、

SS結合の一部が酸化される
＝ システイン酸が増える
＝ 毛髪構造が弱くなる

という裏側の反応が起きます。

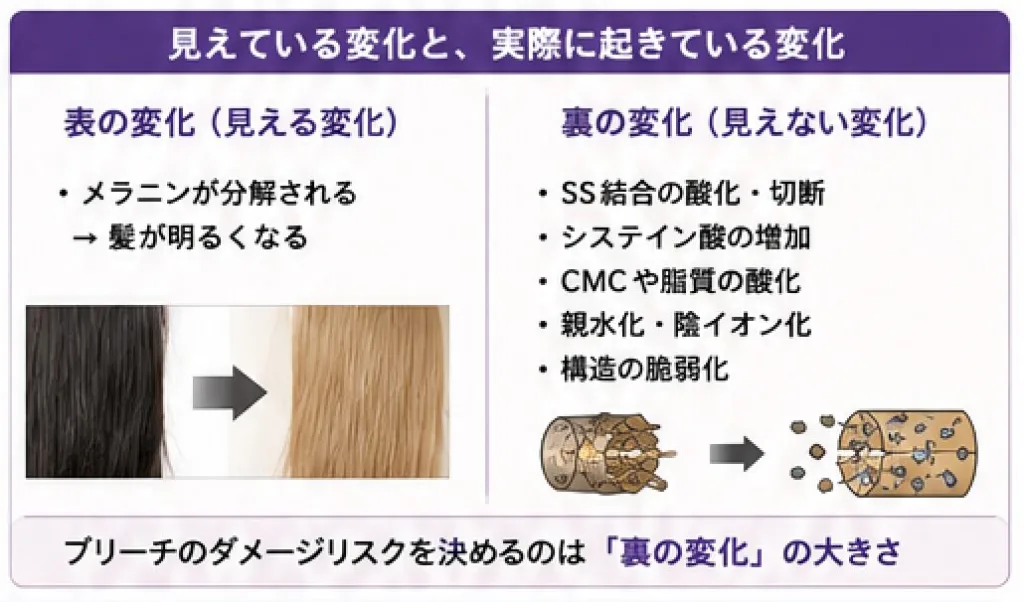

この「表の反応」と「裏の反応」を分けて考えることが重要です。

表の反応

メラニンが酸化分解され、髪が明るくなる。

裏の反応

ケラチンや脂質構造も酸化され、

髪の強度・疎水性・水分移動・薬剤耐性が変化する。

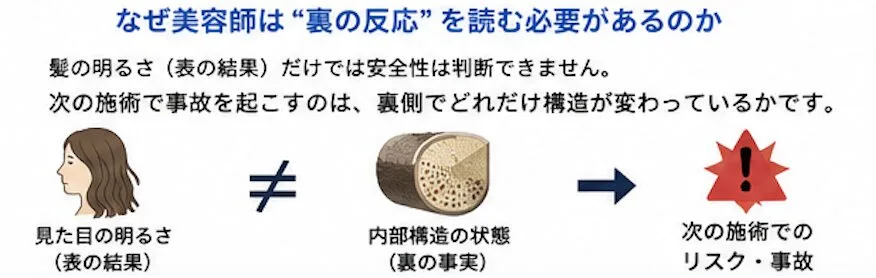

美容師の施術判断で重要なのは、むしろこの裏の反応です。

なぜなら、

次のカラーや縮毛矯正で事故を起こすのは、

髪の明るさそのものではなく、

裏側でどれだけ構造が変わっているかだからです。

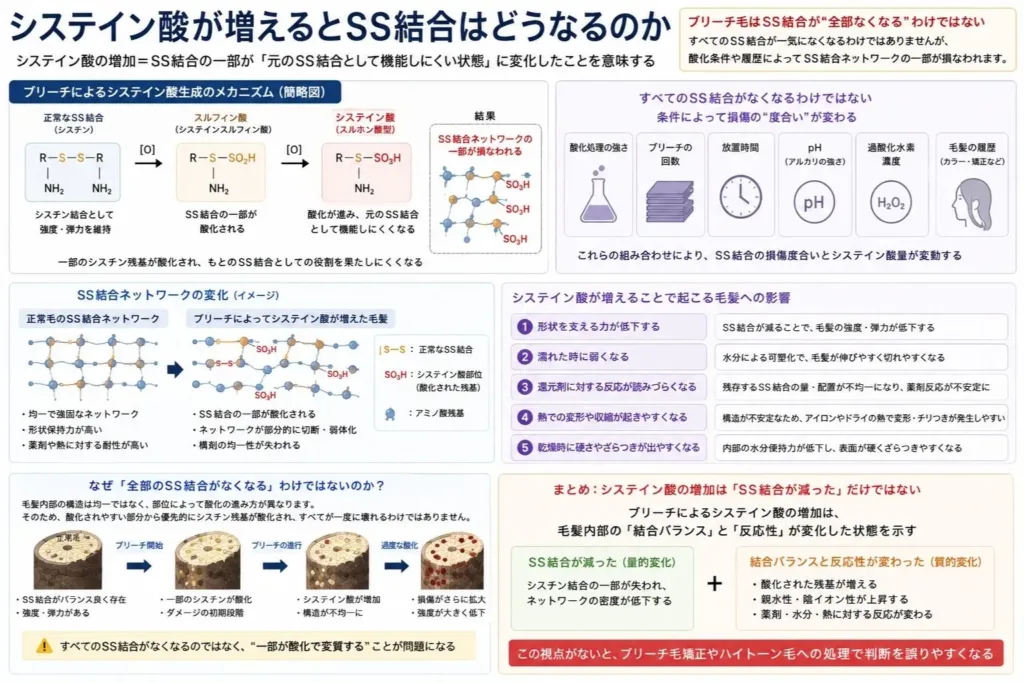

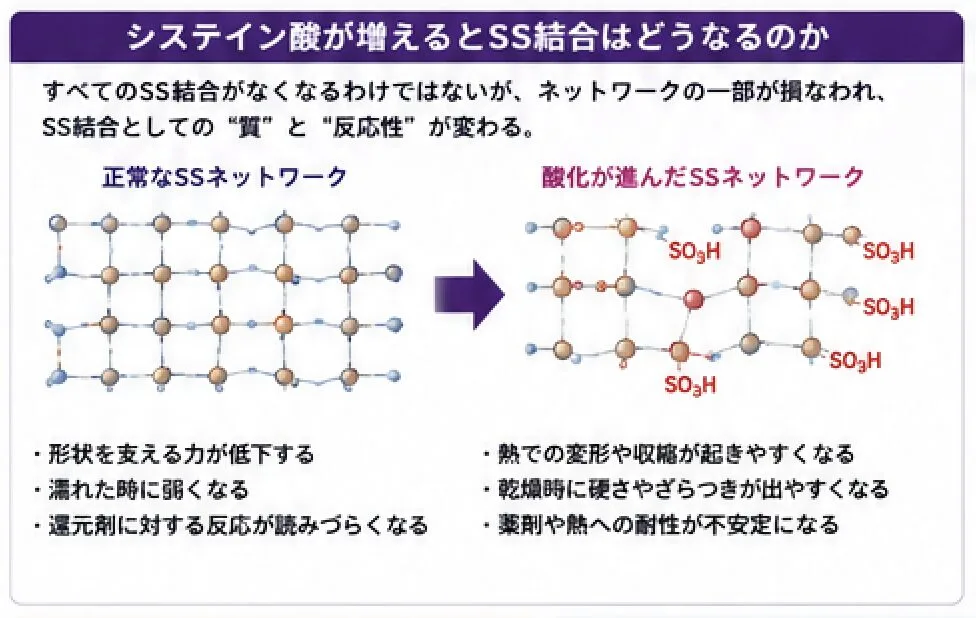

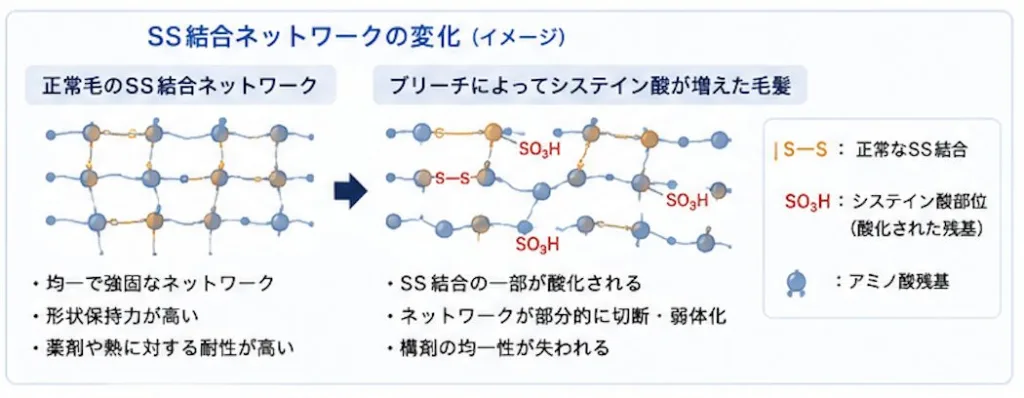

システイン酸が増えるとSS結合はどうなるのか

ブリーチによってシステイン酸が増えるということは、

毛髪内のシスチン結合の一部が、

元のSS結合として機能しにくい状態へ変化したということです。

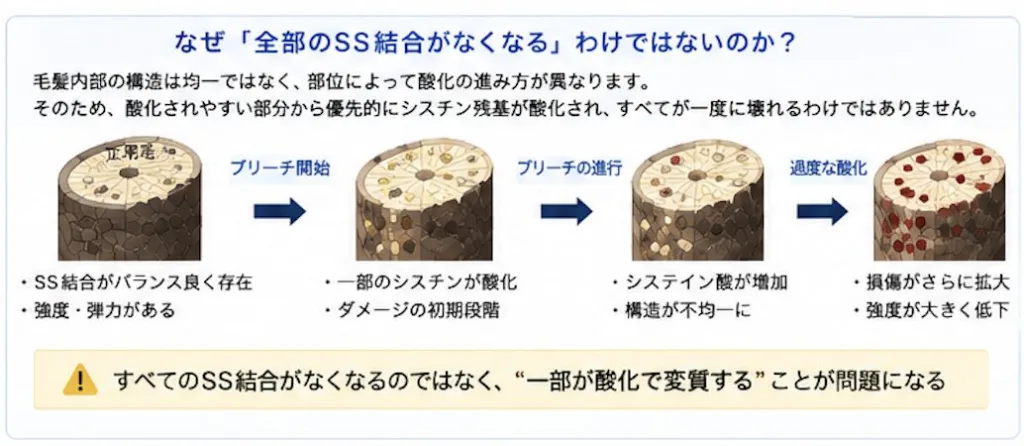

ここで誤解しやすいのが、

ブリーチ毛はSS結合が全部なくなっている

という考え方です。

これは極端です。

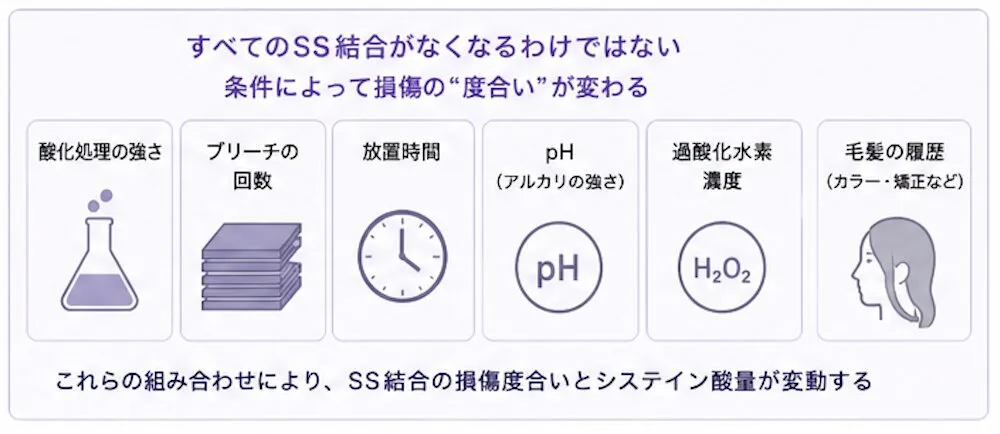

実際には、すべてのSS結合が一気になくなるわけではありません。

ただし、

酸化処理の強さ、

回数、放置時間、pH、過酸化水素濃度、

毛髪履歴によって、SS結合ネットワークの一部が損なわれます。

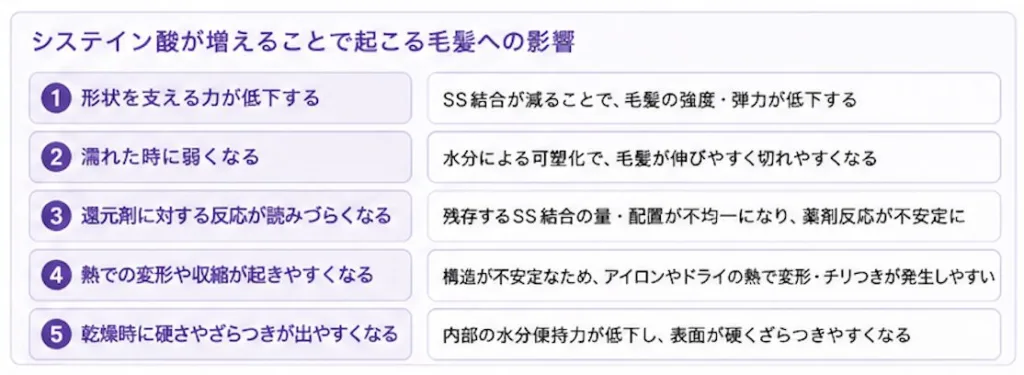

すると毛髪は、

• 形状を支える力が低下する
• 濡れた時に弱くなる
• 還元剤に対する反応が読みづらくなる
• 熱での変形や収縮が起きやすくなる
• 乾燥時に硬さやざらつきが出やすくなる

という方向へ進みます。

つまり、ブリーチ毛におけるシステイン酸の増加は、

SS結合が減った

だけではなく、

毛髪内部の結合バランスと反応性が変わった

と見るべきです。

この視点がないと、ブリーチ毛矯正やハイトーン毛への処理で判断を誤りやすくなります。

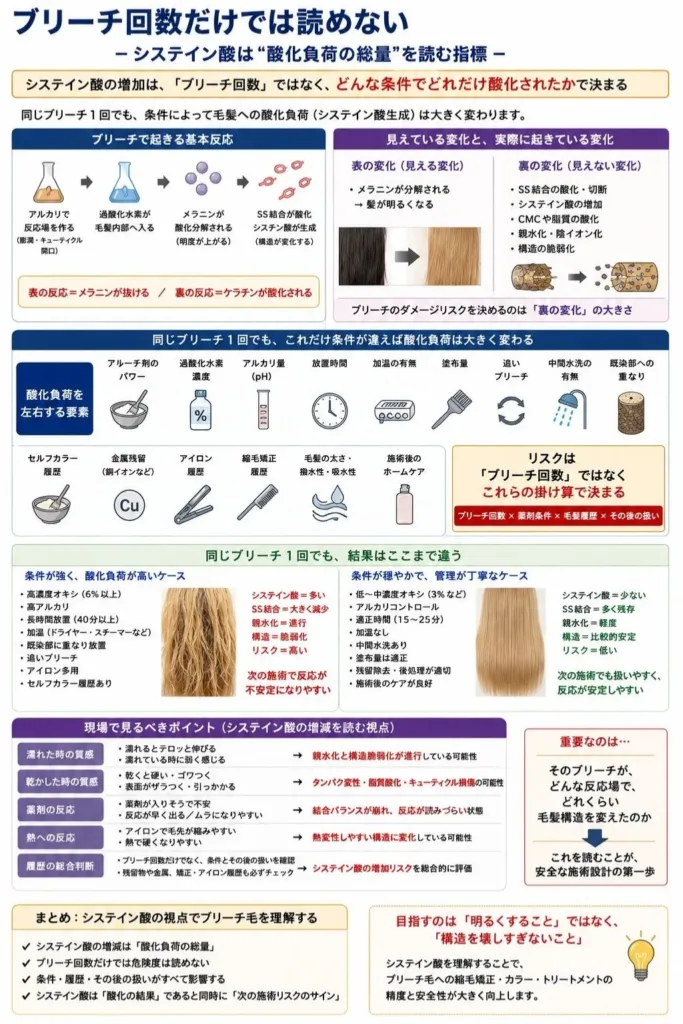

ブリーチ回数だけでは読めない

現場ではよく、

ブリーチ1回だから大丈夫
ブリーチ3回だから危険

という見方をしがちです。

もちろん履歴回数は重要です。

しかし、

システイン酸の観点では、

ブリーチ回数だけで判断するのは危険です。

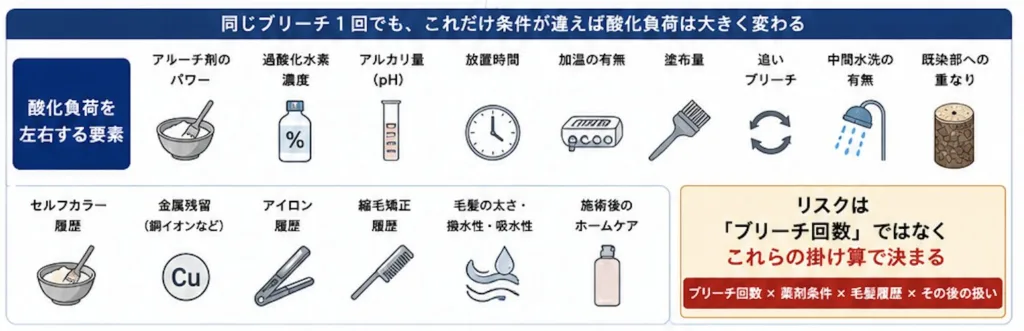

同じブリーチ1回でも、

条件によって毛髪への酸化負荷は大きく変わります。

見るべき要素は、たとえば以下です。

• ブリーチ剤のパワー
• 過酸化水素濃度
• アルカリ量
• 放置時間
• 加温の有無
• 塗布量
• 追いブリーチの有無
• 中間水洗の有無
• 既染部への重なり
• セルフカラー履歴
• 金属残留
• アイロン履歴
• 縮毛矯正履歴
• 毛髪の太さ・撥水性・吸水性
• 施術後のホームケア

つまり、ブリーチ毛の危険度は、

ブリーチ回数 × 薬剤条件 × 毛髪履歴 × その後の扱い

で決まります。

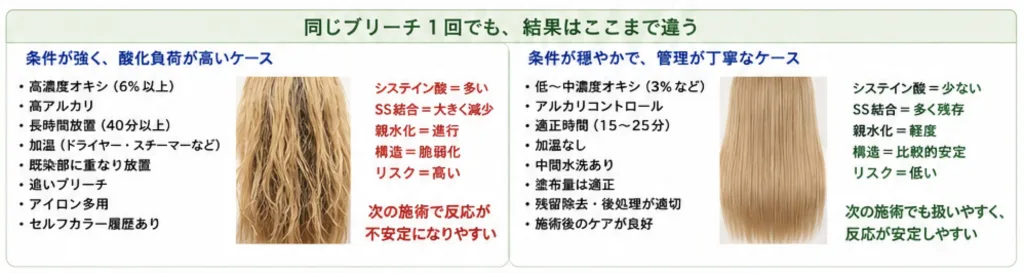

ブリーチ1回でも、

長時間放置、高アルカリ、高濃度オキシ、既染部重なり、

アイロン多用があればかなり危険です。

逆にブリーチ履歴があっても、

条件管理が丁寧で、

残留除去や後処理が適切であれば、

見た目以上に安定している場合もあります。

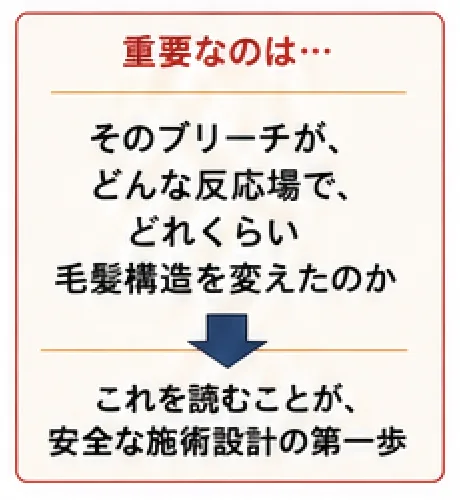

重要なのは、

そのブリーチが、どんな反応場で、どれくらい毛髪構造を変えたのか。

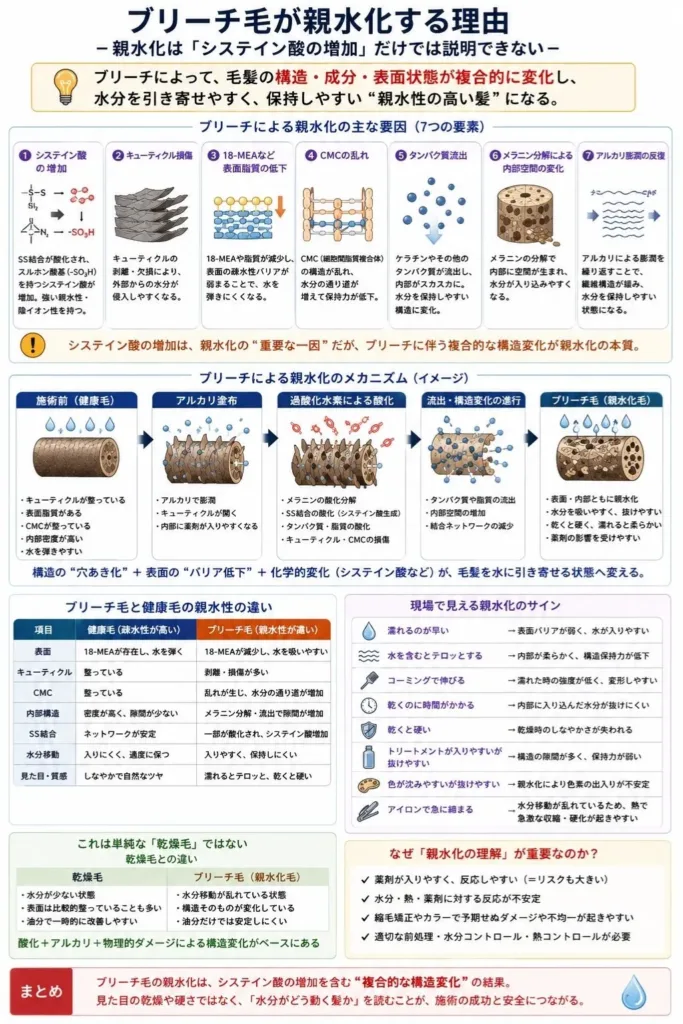

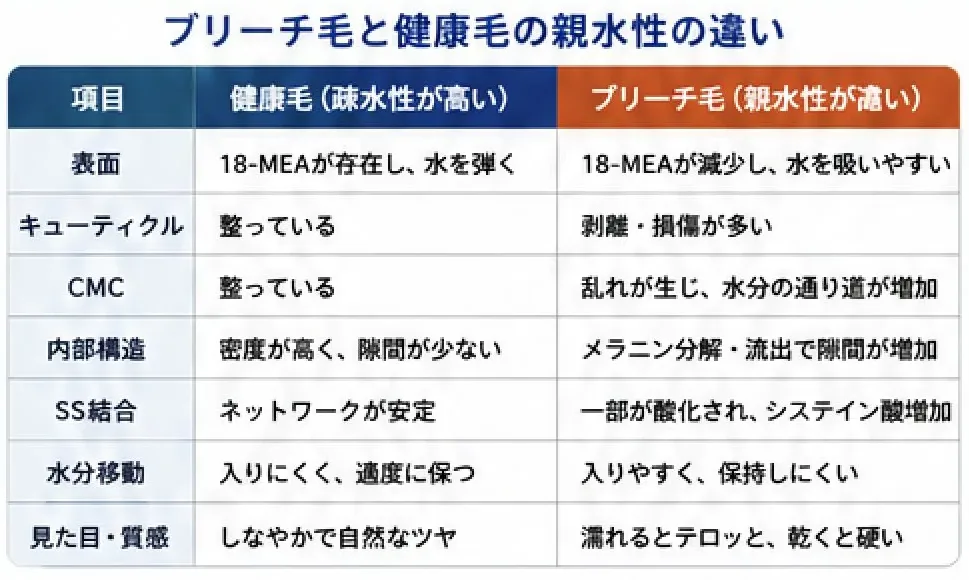

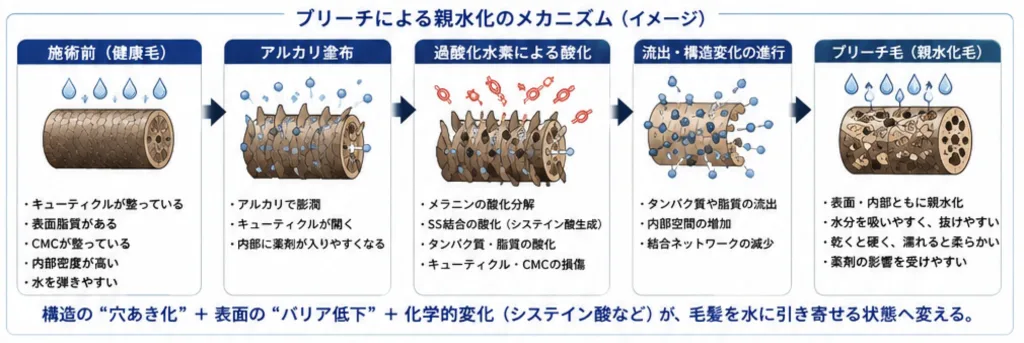

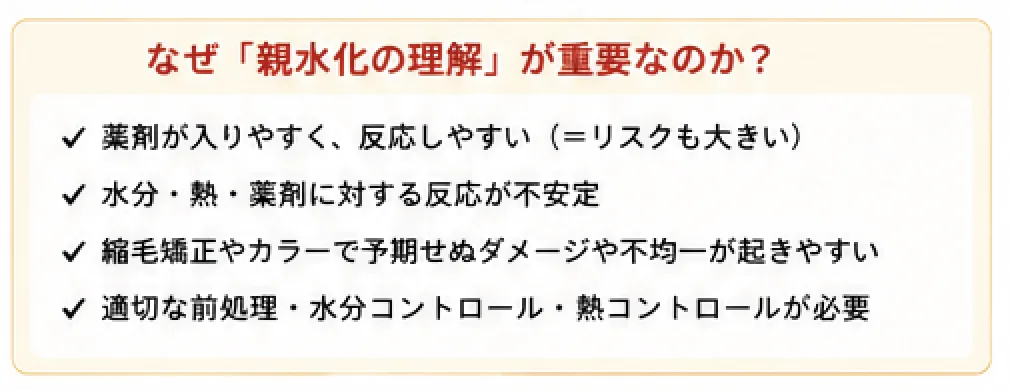

ブリーチ毛が親水化する理由

ブリーチ毛が水を吸いやすくなる理由は、ひとつではありません。

システイン酸の増加もその一因ですが、それだけではありません。

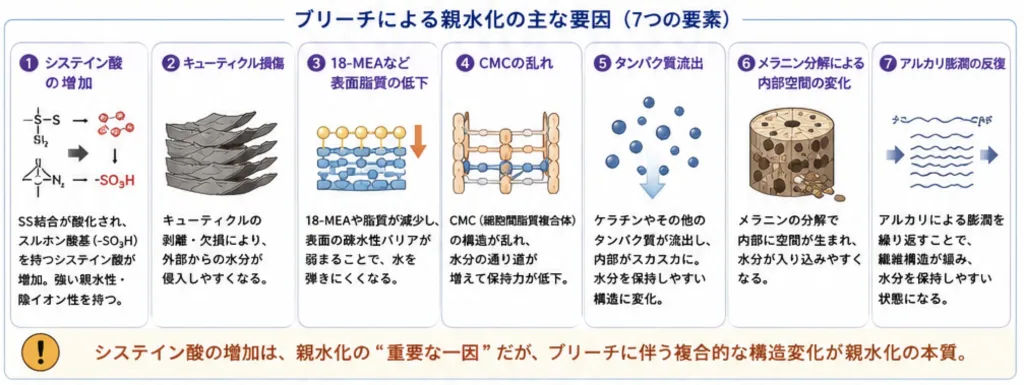

ブリーチによって起きる親水化には、主に以下が関係します。

• システイン酸の増加
• キューティクル損傷

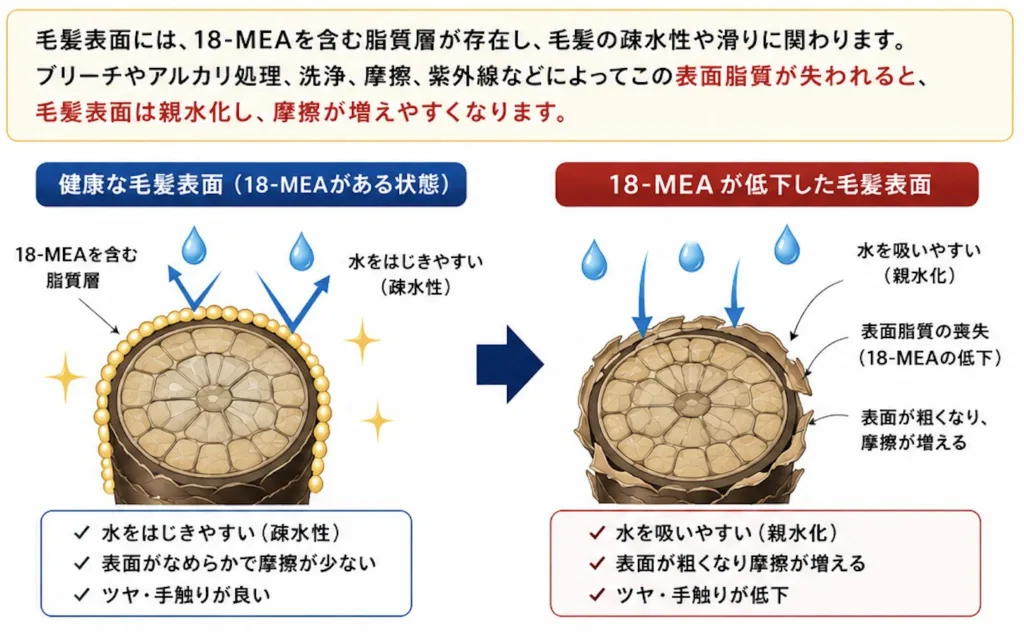

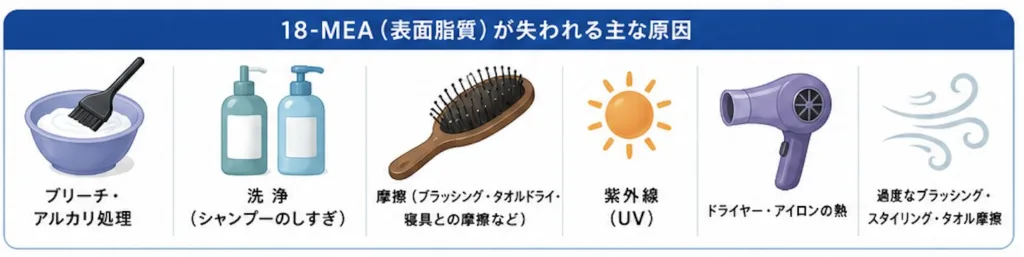

• 18-MEAなど表面脂質の低下
• CMCの乱れ
• タンパク質流出
• メラニン分解による内部空間の変化
• アルカリ膨潤の反復

ここで大切なのは、

システイン酸が増えるから親水化する

だけではなく、

ブリーチによって毛髪全体の疎水性・密度・表面構造が変わるから親水化する

ということです。

システイン酸はその中でも、

スルホン酸基由来の強い親水性・陰イオン性を持つため、

酸化履歴毛を読むうえで重要な指標になります。

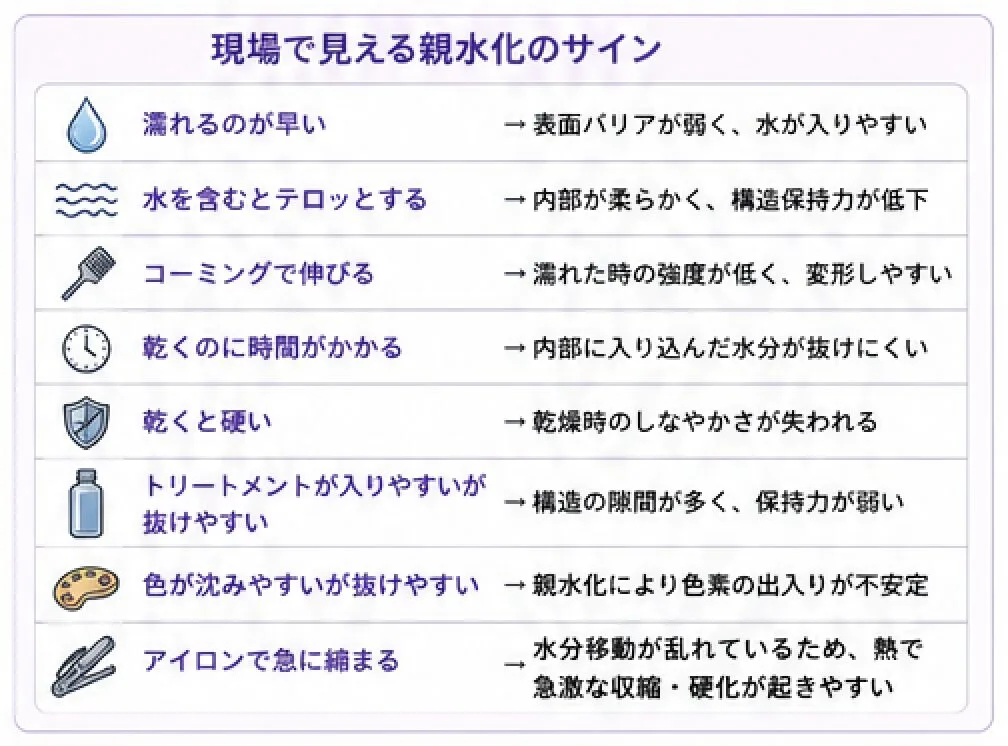

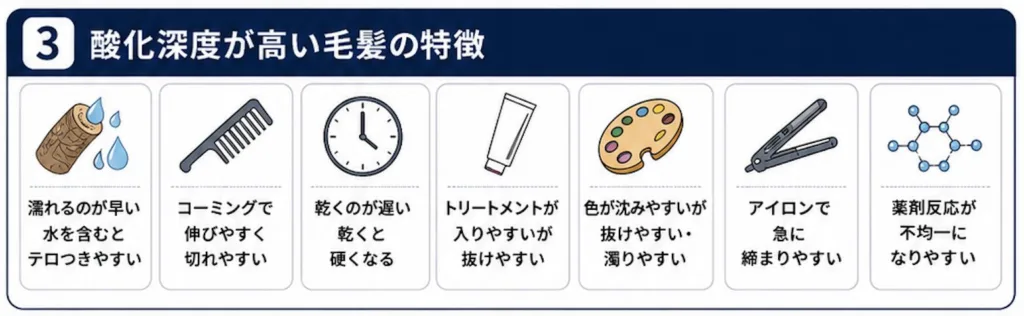

現場目線では、ブリーチ毛の親水化はこう見えます。

• 濡れるのが早い
• 水を含むとテロッとする
• コーミングで伸びる
• 乾くのに時間がかかる
• 乾くと硬い
• トリートメントが入りやすいが抜けやすい
• 色が沈みやすいが抜けやすい
• アイロンで急に締まる

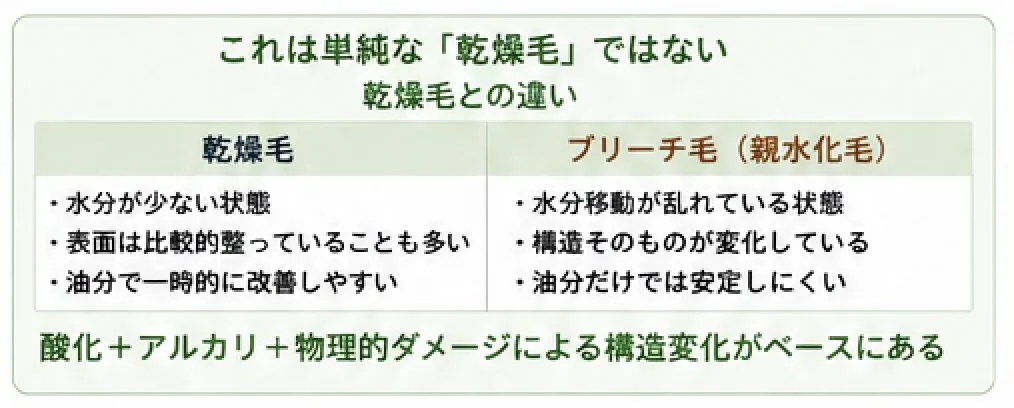

このような髪は、単純な「乾燥毛」ではありません。
むしろ、水分移動が乱れた酸化履歴毛として見る方が正確です。

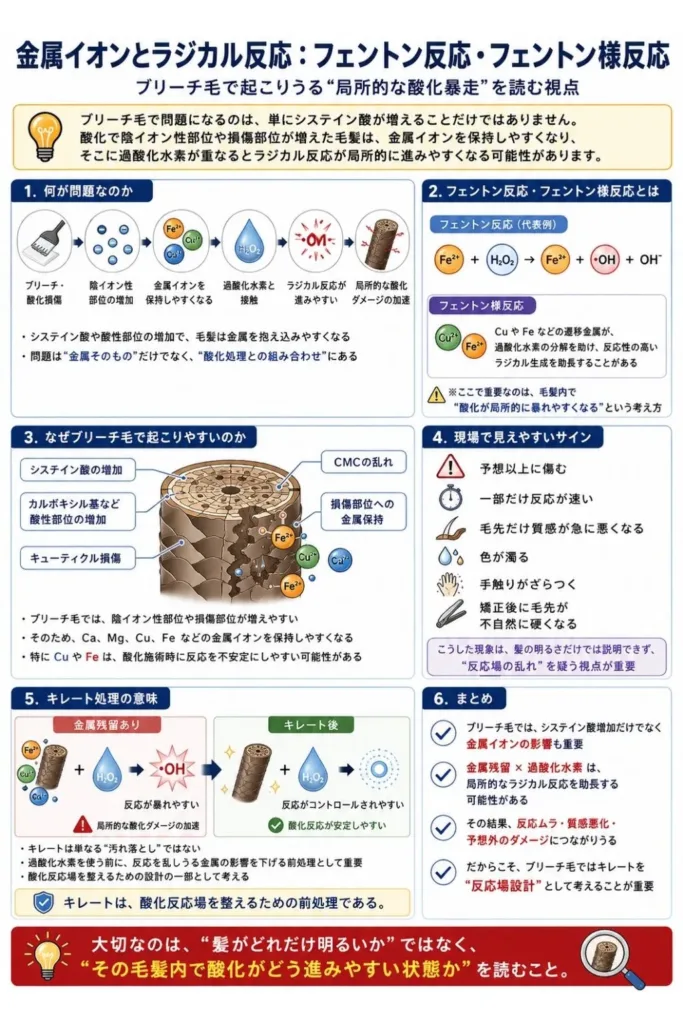

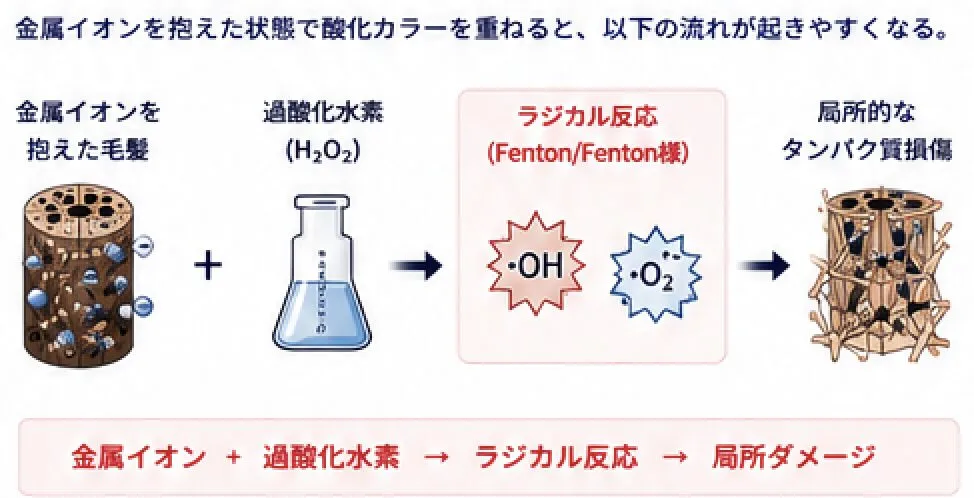

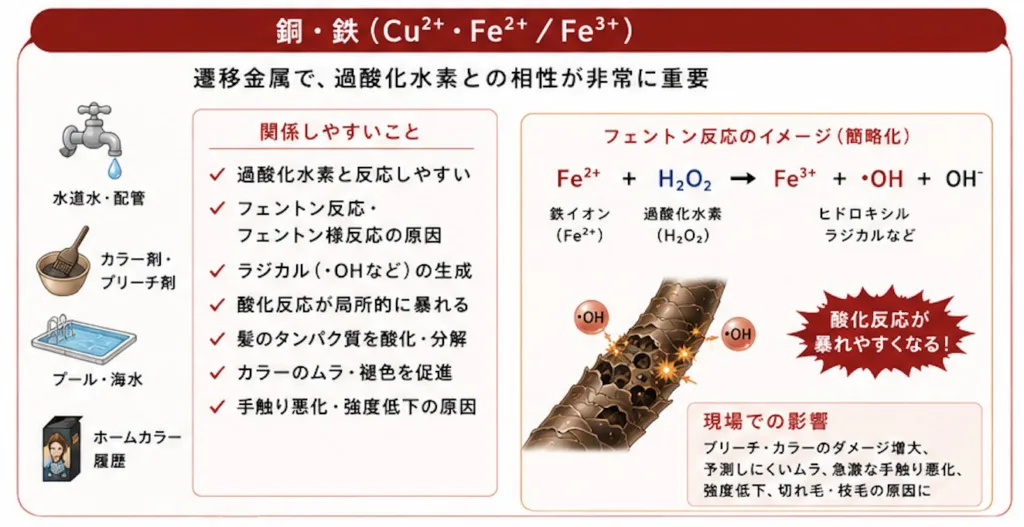

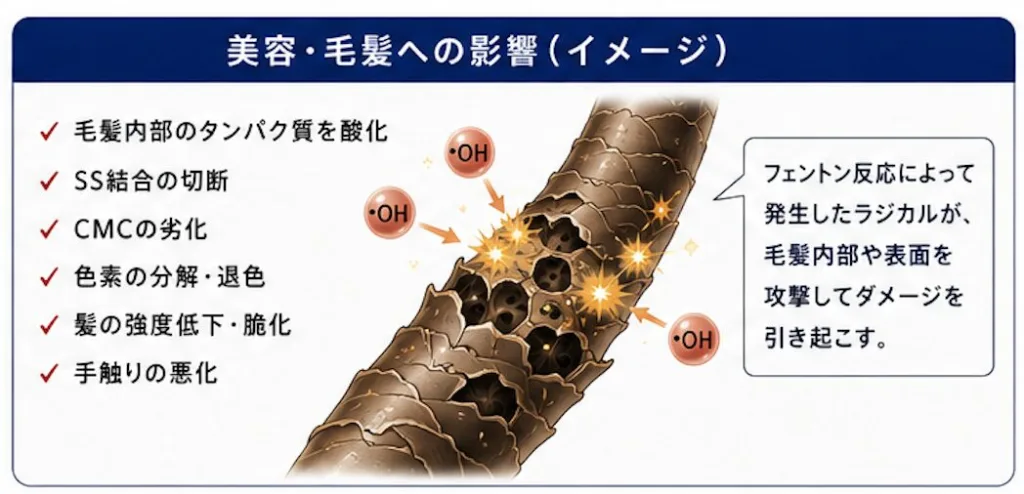

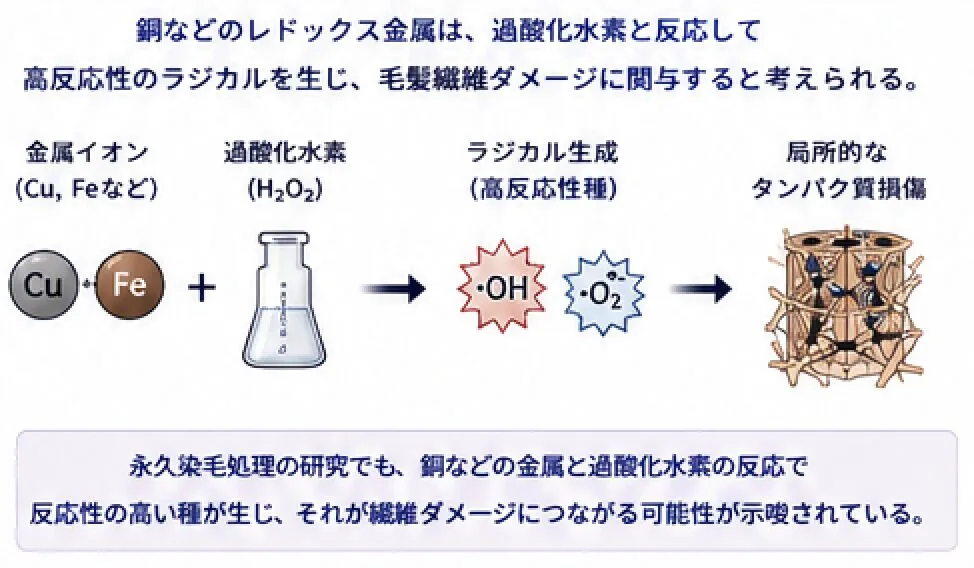

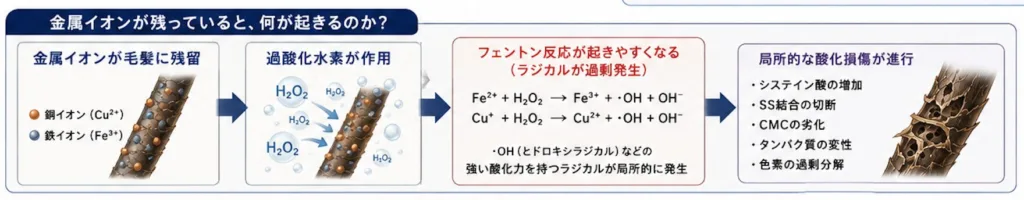

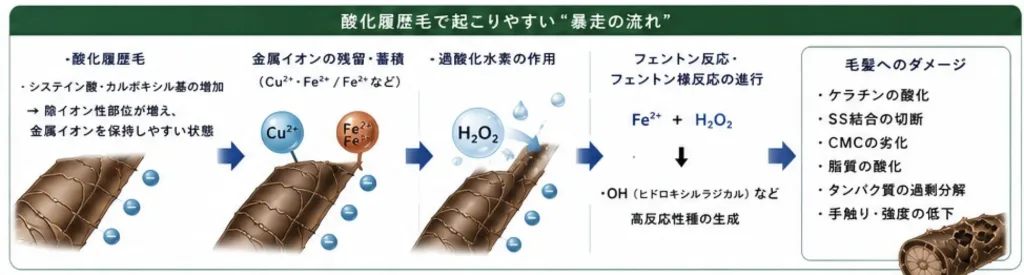

金属イオンとラジカル反応：フェントン反応・フェントン様反応

ブリーチ毛で問題になるのは、

単にシステイン酸が増えることだけではありません。

酸化によって陰イオン性部位が増えた毛髪は、

金属イオンを保持しやすくなる可能性があります。

そこに過酸化水素が重なると、

鉄や銅などの遷移金属が関与してラジカル反応が進み、

酸化ダメージを局所的に加速させることがあります。

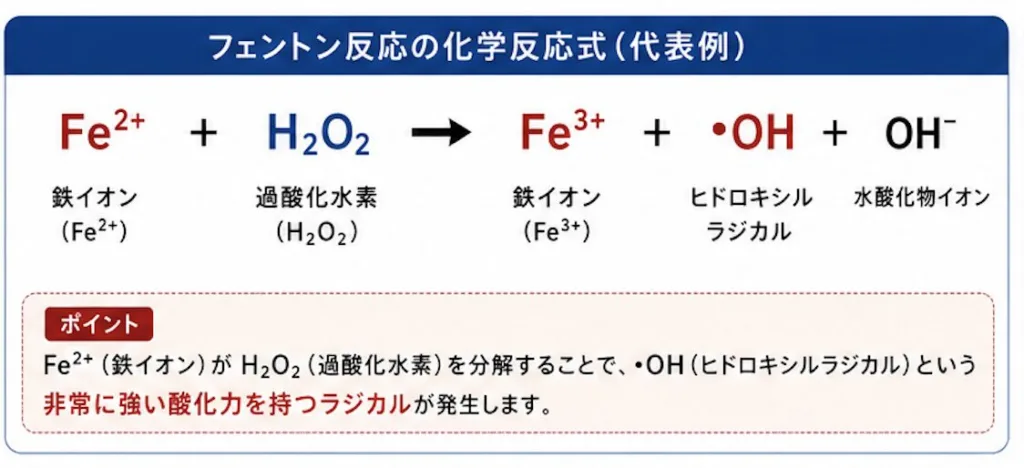

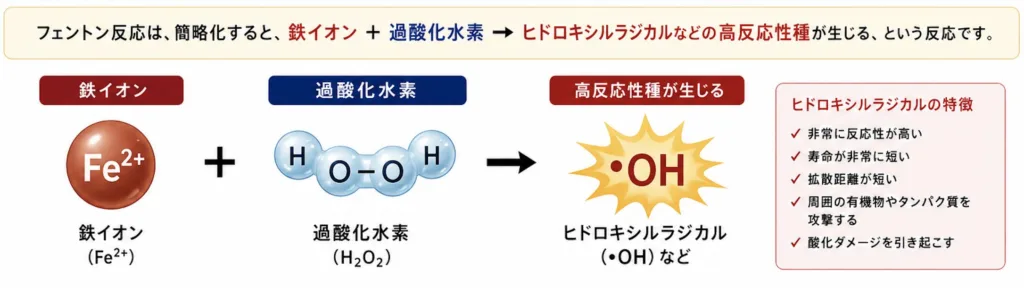

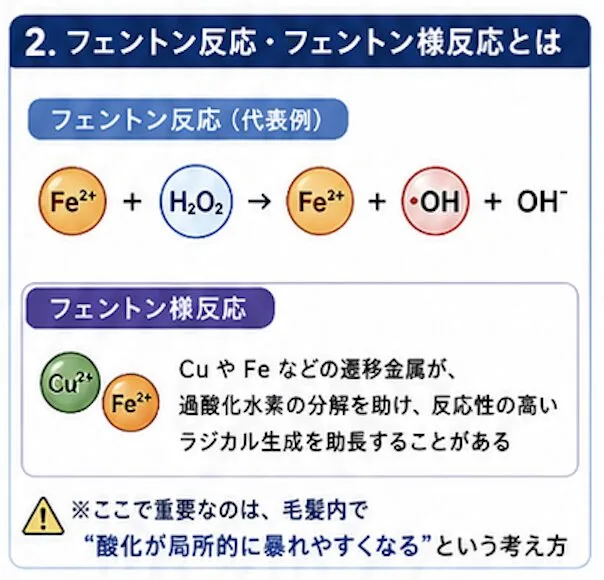

代表的なのがフェントン反応、あるいはフェントン様反応です。

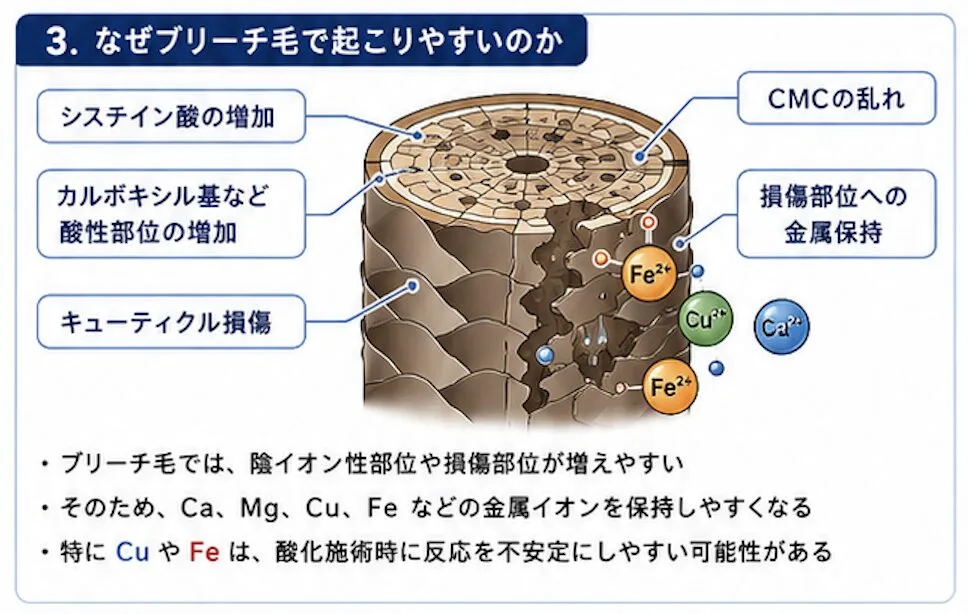

ブリーチ毛では、金属イオンの影響も重要になります。

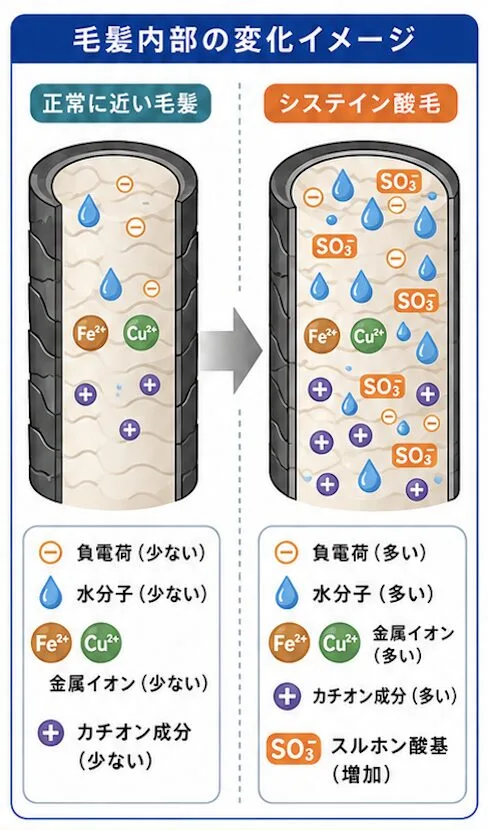

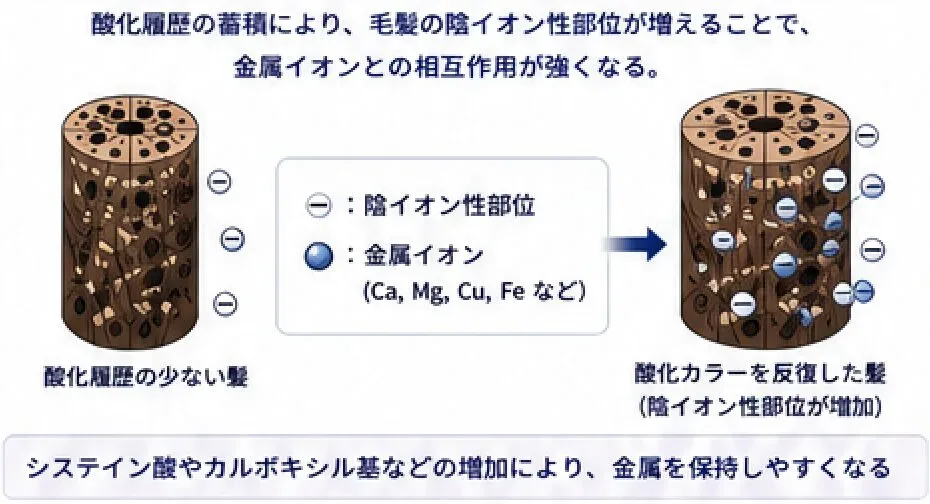

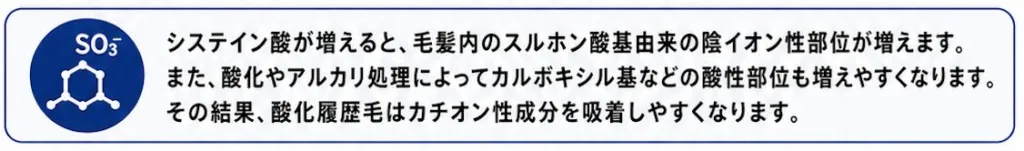

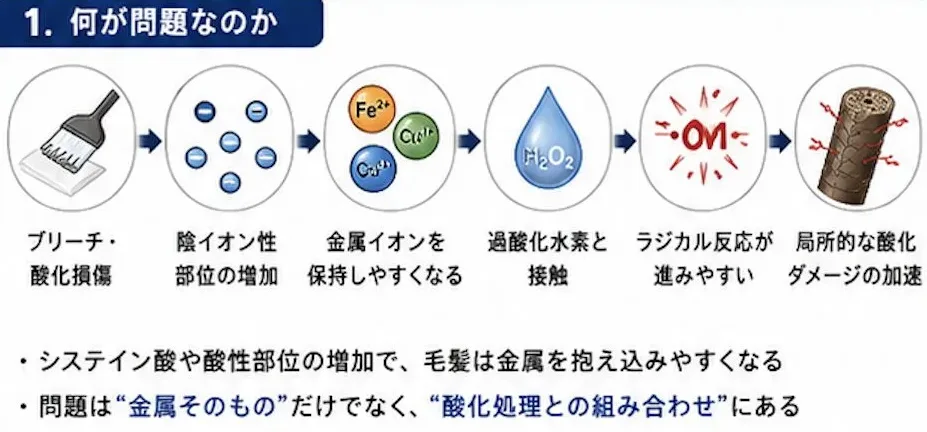

システイン酸が増えると、

毛髪内にはスルホン酸基由来の陰イオン性部位が増えます。

また、

ブリーチによって

カルボキシル基などの酸性部位や損傷部位も増えやすくなります。

その結果、

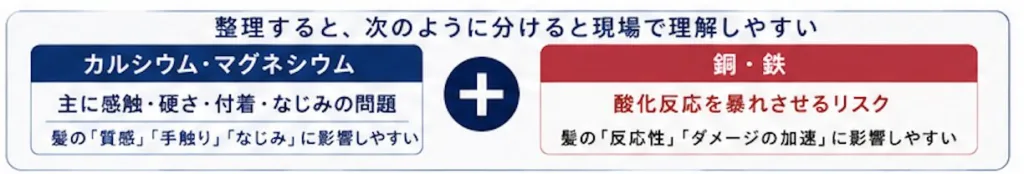

毛髪はカルシウム、マグネシウム、銅、鉄などの

金属イオンを保持しやすい状態になります。

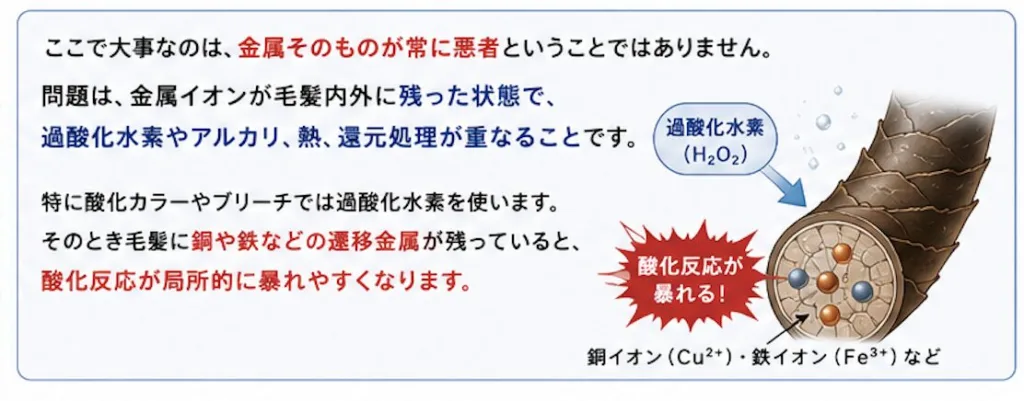

ここで特に問題になるのが、

酸化施術との相性です。

銅や鉄のような遷移金属は、

過酸化水素と関わることでラジカル反応を助長する可能性があります。

つまり、

ブリーチやカラーで過酸化水素を使うとき、

髪に金属が残っていると、酸化反応が局所的に暴れやすくなる。

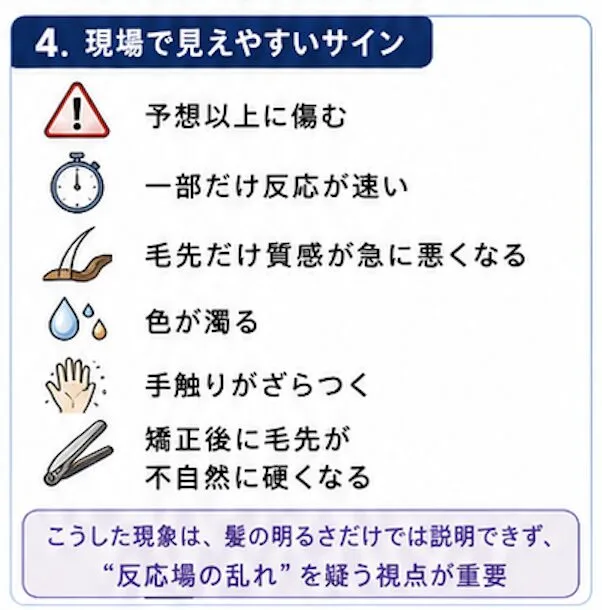

これが、ハイトーン毛や複雑履歴毛で、

• 予想以上に傷む
• 一部だけ反応が速い
• 毛先だけ質感が急に悪くなる
• 色が濁る
• 手触りがざらつく
• 矯正後に毛先が不自然に硬くなる

といった現象につながる可能性があります。

だから、

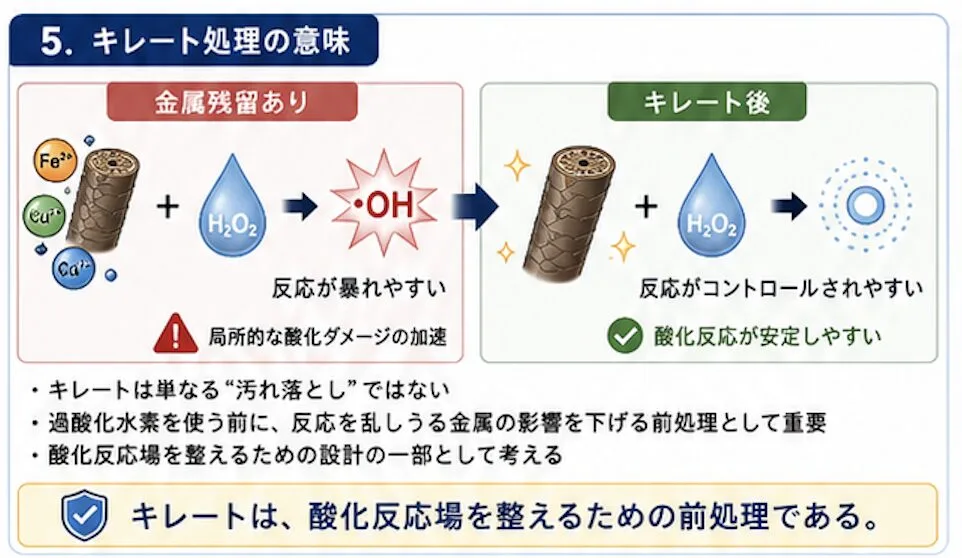

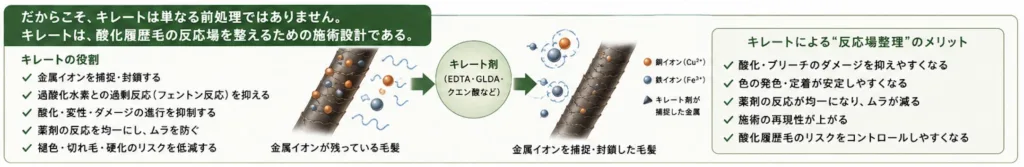

ブリーチ毛ではキレート処理が

単なる「汚れ落とし」ではなくなります。

キレートは、酸化反応場を整えるための前処理である。

この考え方は非常に重要です。

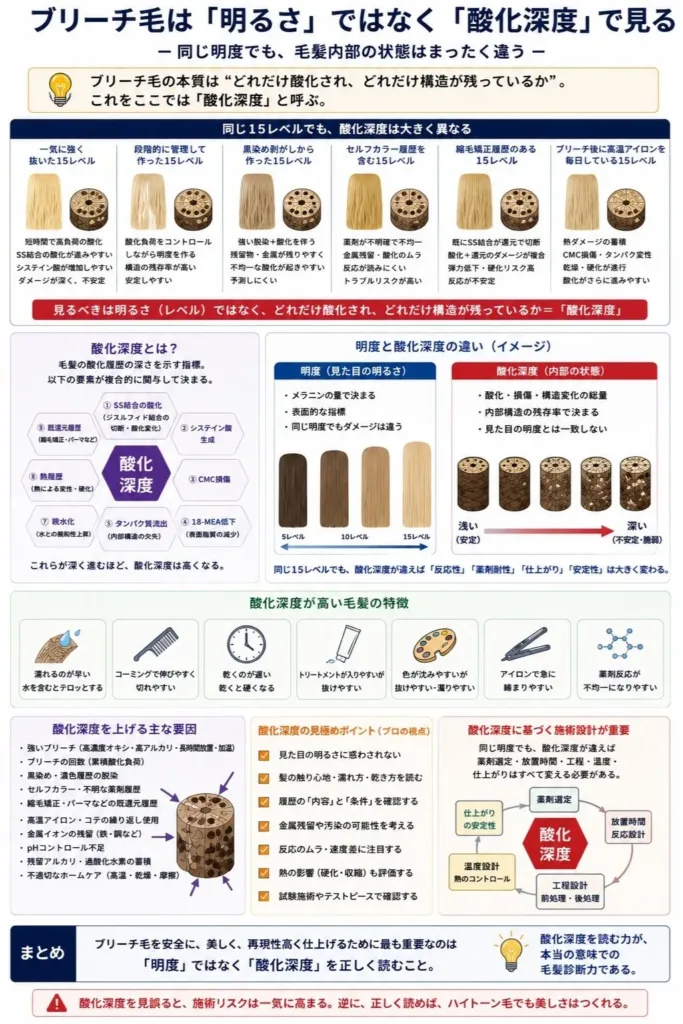

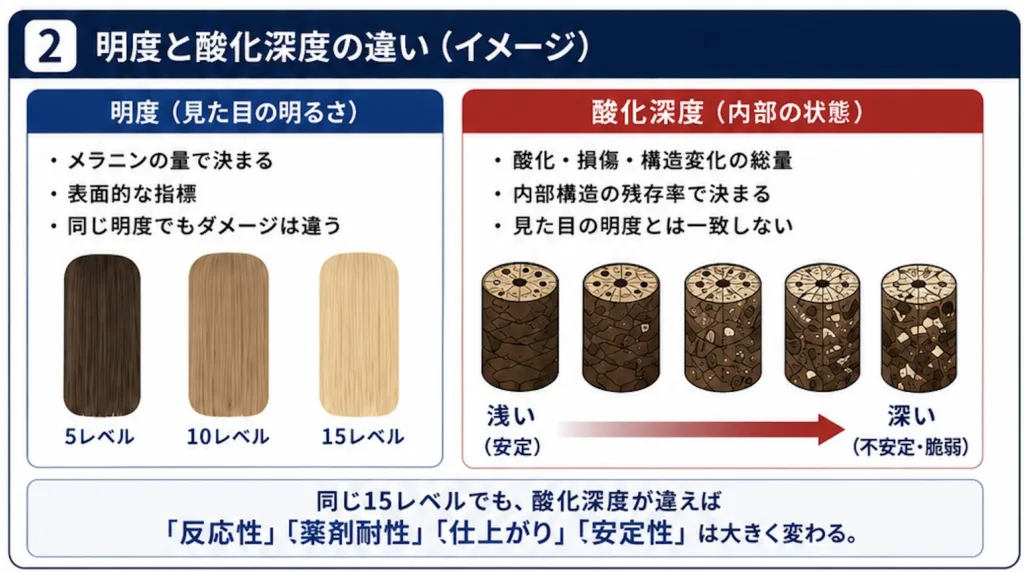

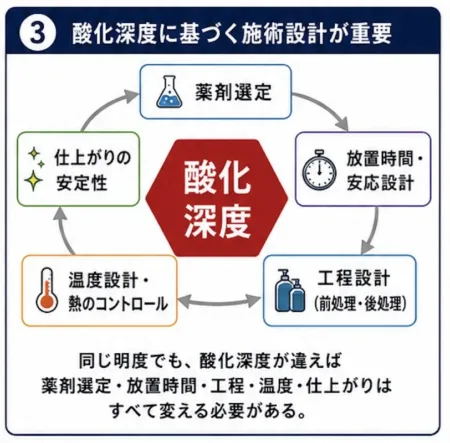

ブリーチ毛は“明るさ”ではなく“酸化深度”で見る

ハイトーン毛を見るとき、

どうしても明度に目が行きます。

もちろん明度は重要です。

しかし、システイン酸の観点では、明度だけでは足りません。

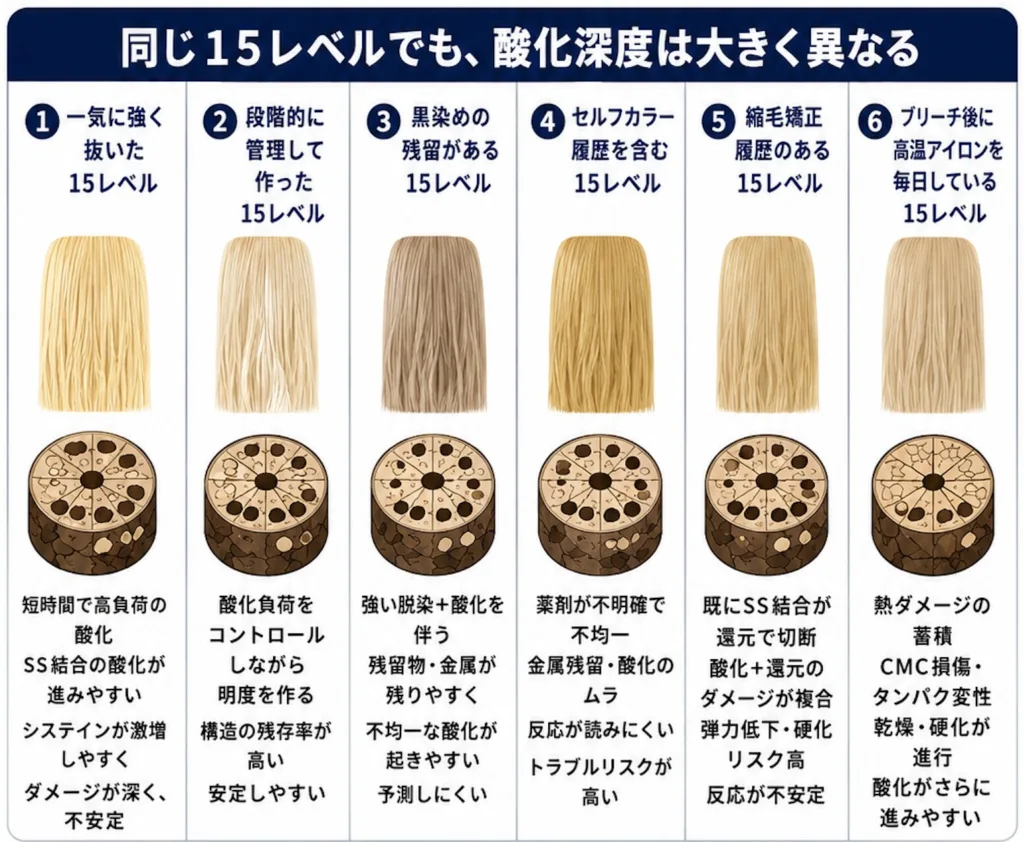

同じ15レベルでも、

• 一気に強く抜いた15レベル
• 段階的に管理して作った15レベル
• 黒染め剥がしから作った15レベル
• セルフカラー履歴を含む15レベル
• 縮毛矯正履歴のある15レベル
• ブリーチ後に高温アイロンを毎日している15レベル

では、毛髪内部の状態はまったく違います。

見るべきは明るさではなく、

どれだけ酸化され、どれだけ構造が残っているか。

です。

これをここでは酸化深度と呼んでもよいと思います。

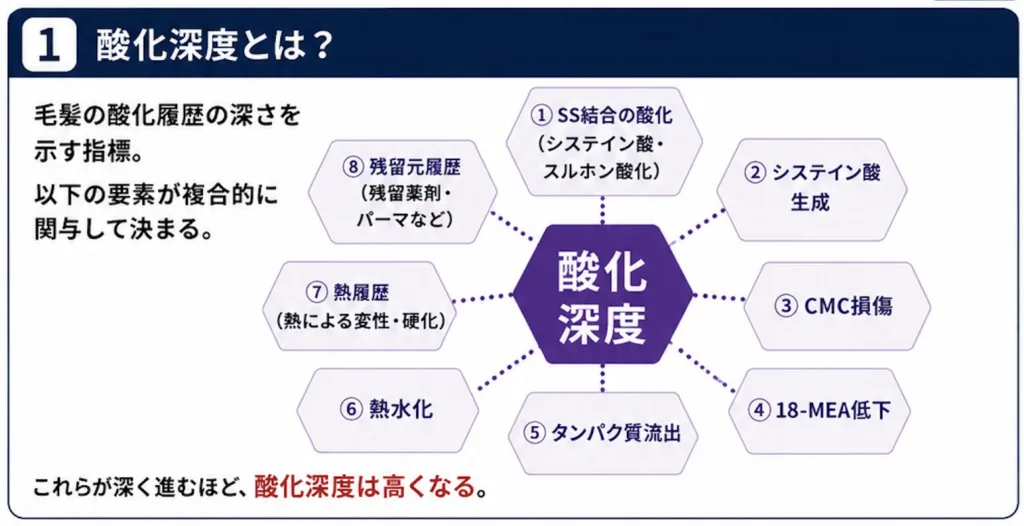

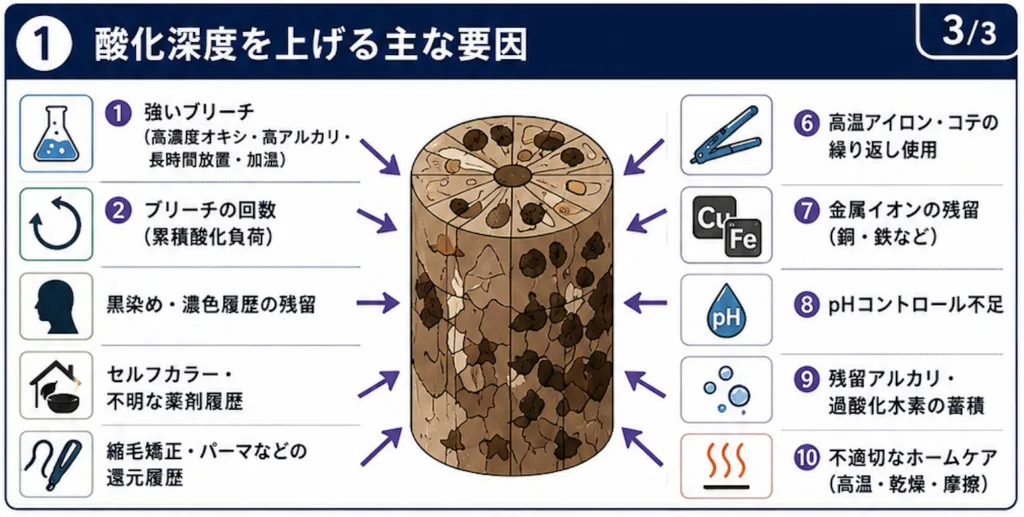

酸化深度とは、単なる明度ではなく、

• SS結合の酸化
• システイン酸生成
• CMC損傷
• 18-MEA低下
• タンパク質流出
• 金属保持
• 親水化
• 熱履歴
• 既還元履歴

まで含めた、毛髪の酸化履歴の深さです。

美容師が本当に読むべきなのは、

ブリーチ回数でも明度でもなく、この酸化深度です。

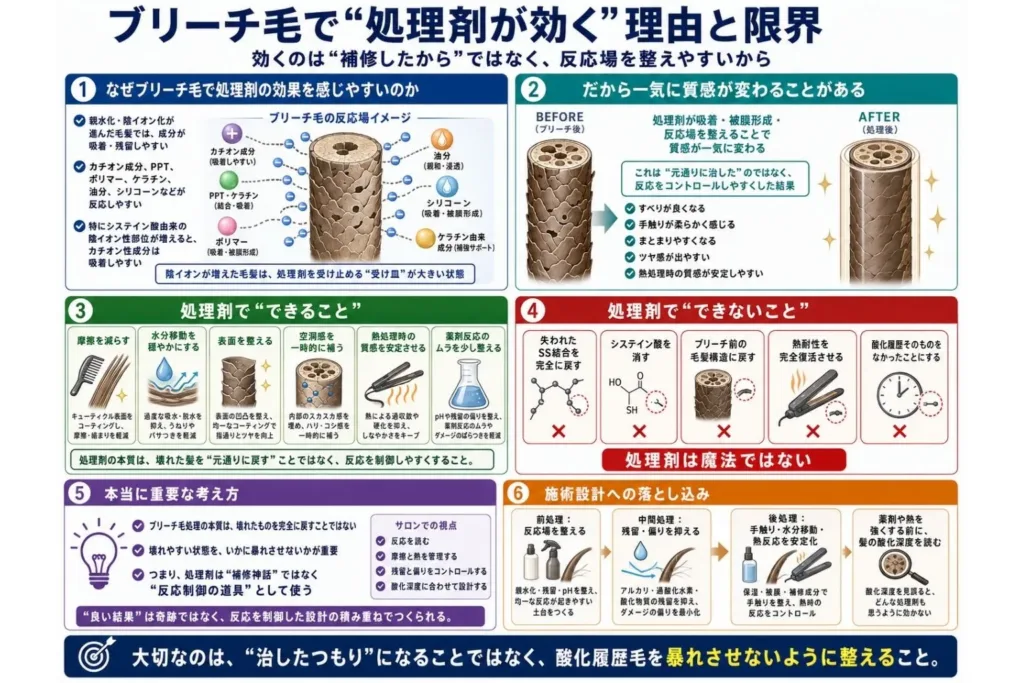

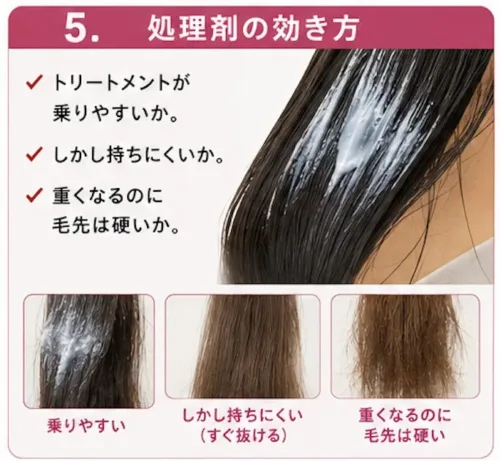

ブリーチ毛で“処理剤が効く”理由と限界

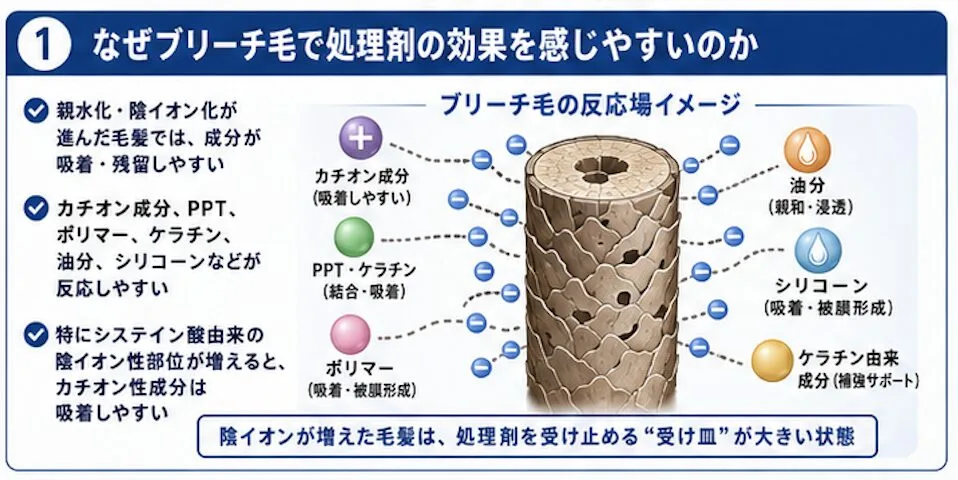

ブリーチ毛では、処理剤の効果を感じやすいことがあります。

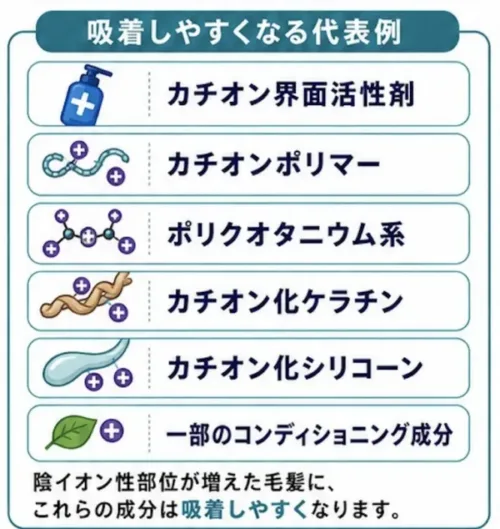

これは、親水化や陰イオン化が進んだ毛髪では、

カチオン成分、PPT、ポリマー、ケラチン、油分、シリコーンなどが吸着・残留しやすいからです。

特にシステイン酸由来の陰イオン性部位が増えると、

カチオン性成分は吸着しやすくなります。

だから、

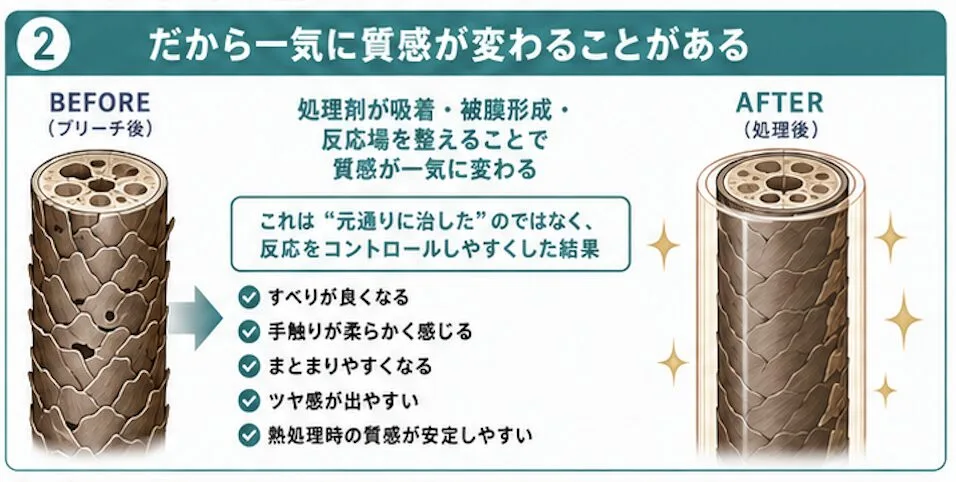

ブリーチ毛は処理剤で一気に質感が変わることがあります。

しかし、ここには限界もあります。

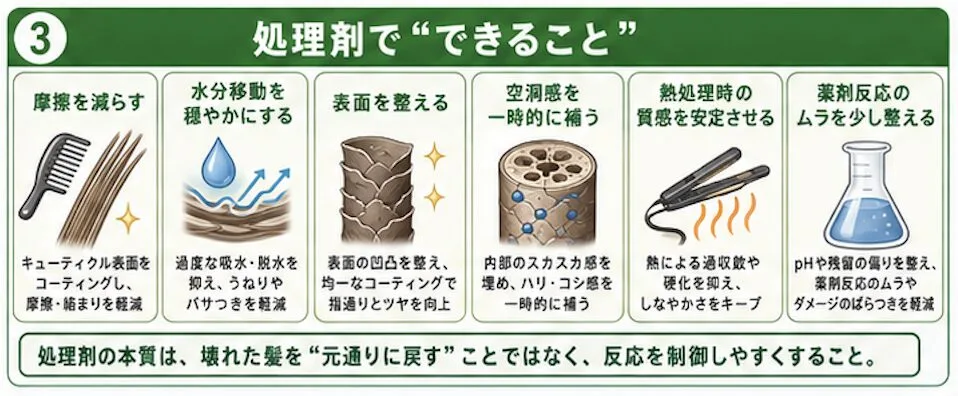

処理剤でできるのは、

• 摩擦を減らす
• 水分移動を穏やかにする
• 表面を整える
• 空洞感を一時的に補う
• 熱処理時の質感を安定させる
• 薬剤反応のムラを少し整える

といった制御です。

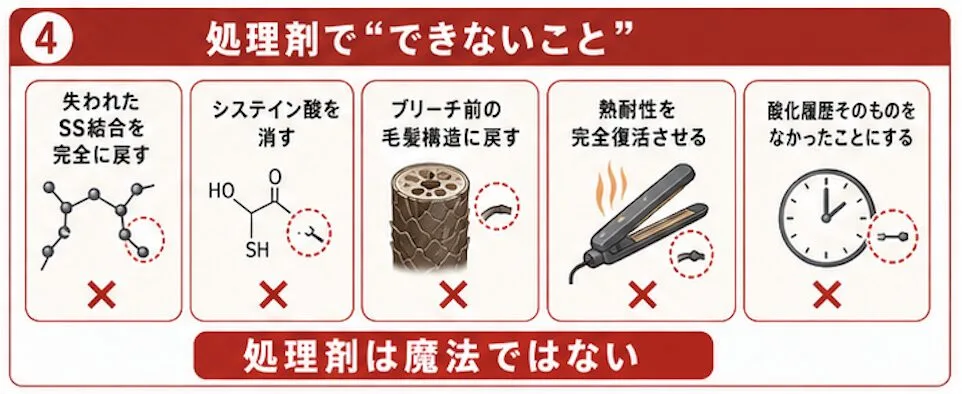

一方で、

• 失われたSS結合を完全に戻す
• システイン酸を消す
• ブリーチ前の毛髪構造に戻す
• 熱耐性を完全復活させる

ことはできません。

つまり、処理剤は魔法ではありません。

ただし、酸化履歴毛に対する反応制御の道具としては非常に重要です。

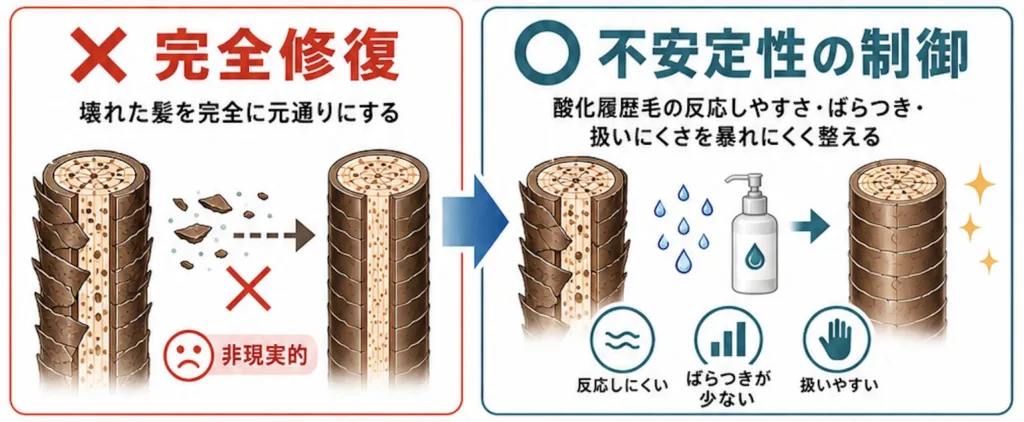

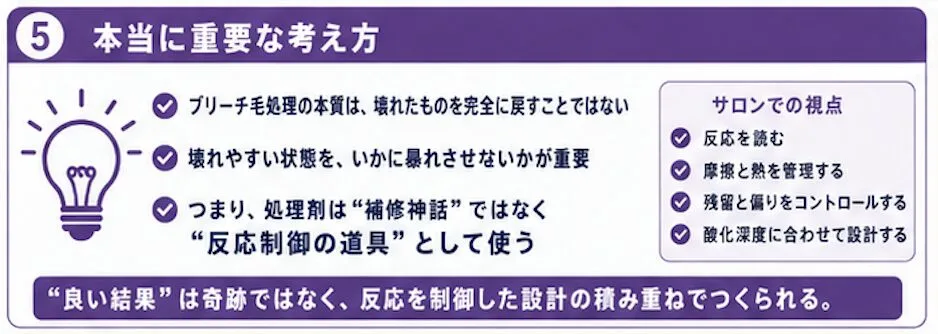

ブリーチ毛処理の本質は、

壊れたものを完全に戻すことではなく、

壊れやすい状態をいかに暴れさせないか。

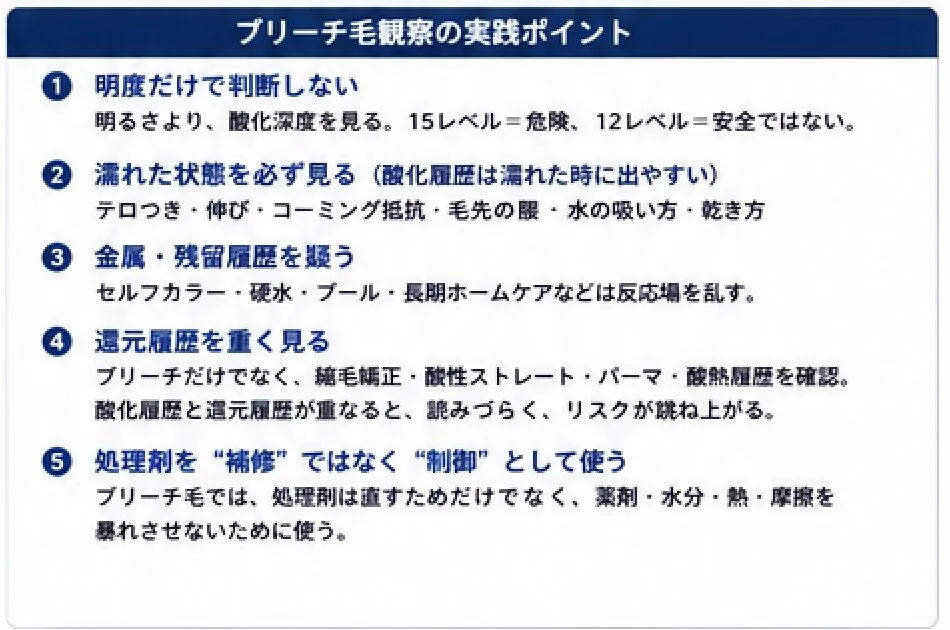

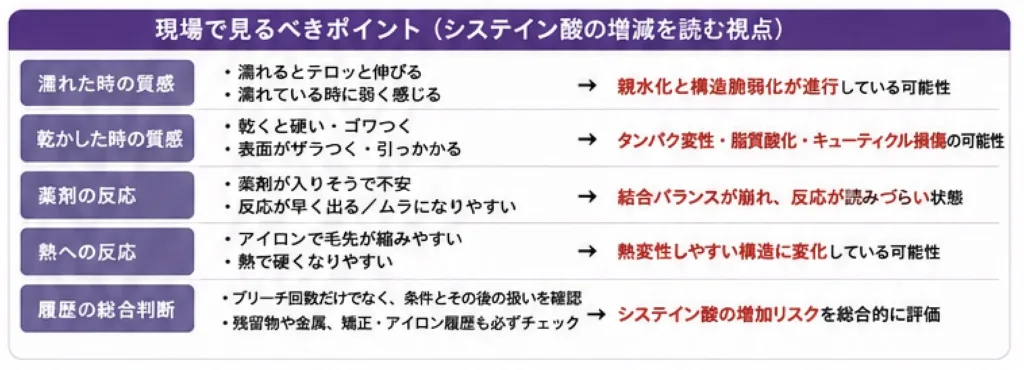

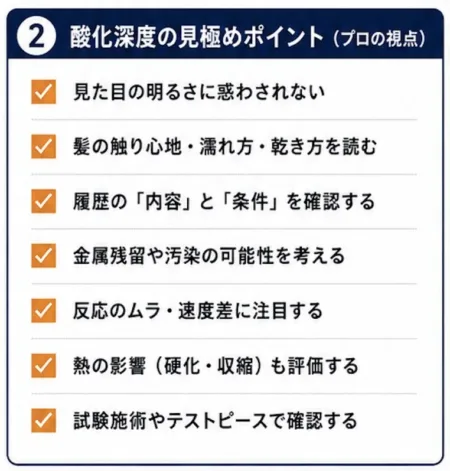

ブリーチ毛観察の実践ポイント

ブリーチ毛を見るときは、以下を確認した方がよいです。

1. 明度だけで判断しない

明るさより、酸化深度を見る。
15レベルだから危険、12レベルだから安全、ではありません。

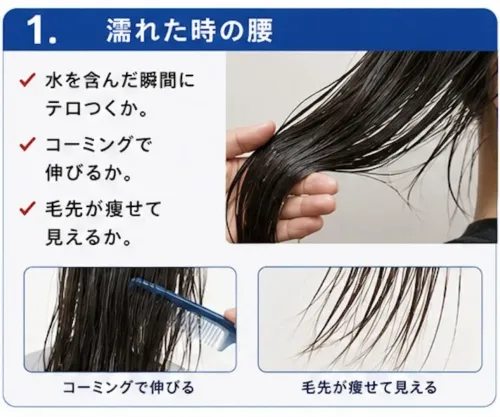

2. 濡れた状態を必ず見る

酸化履歴は濡れた時に出やすいです。

• テロつき
• 伸び
• コーミング抵抗
• 毛先の腰
• 水の吸い方
• 乾き方

3. 金属・残留履歴を疑う

セルフカラー、硬水、プール、長期ホームケアなどは、反応場を乱す可能性があります。

4. 還元履歴を重く見る

ブリーチ履歴だけでなく、

過去の縮毛矯正、酸性ストレート、パーマ、酸熱履歴を見る。

酸化履歴と還元履歴が重なると、一気に読みづらくなります。

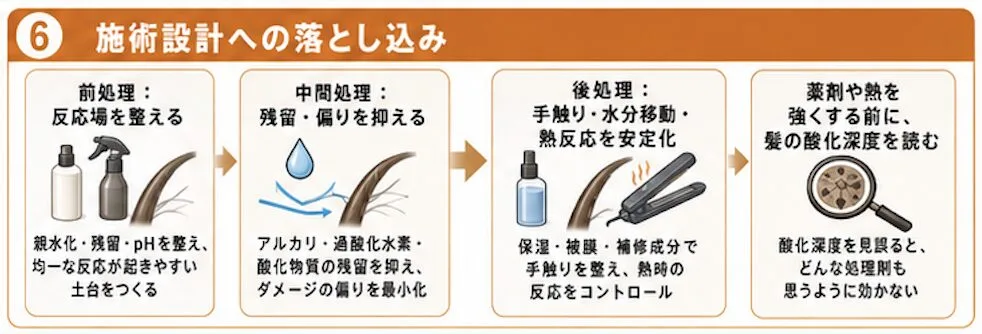

5. 処理剤を“補修”ではなく“制御”として使う

ブリーチ毛では、

処理剤は直すためだけではなく、

薬剤・水分・熱・摩擦を暴れさせないために使います。

ブリーチでシステイン酸が増える理由は、

ブリーチがメラニンだけを酸化する処理ではないからです。

ブリーチでは、

過酸化水素とアルカリによってメラニンが酸化分解される一方で、

毛髪ケラチン中のシスチン結合にも酸化が及びます。

その結果、

シスチン残基の硫黄が段階的に酸化され、

最終的にスルホン酸型のシステイン酸が生成されます。

つまり、ブリーチ毛とは、

メラニンが抜けた髪ではなく、

酸化によって毛髪構造・水分移動・電荷バランス・熱耐性が変化した髪

です。

観察するべきなのは、

単なるブリーチ回数や明度ではありません。

重要なのは、

酸化深度

です。

どれだけ明るいかではなく、

どれだけ酸化され、

どれだけ構造が残り、

どれだけ反応の余白があるか。

次は、

ブリーチより一見マイルドに見える酸化カラーについて整理します。

酸化カラーはブリーチほど派手に壊さない一方で、

反復によってじわじわ酸化履歴を積み重ねる、なかなかの静かな刺客です。

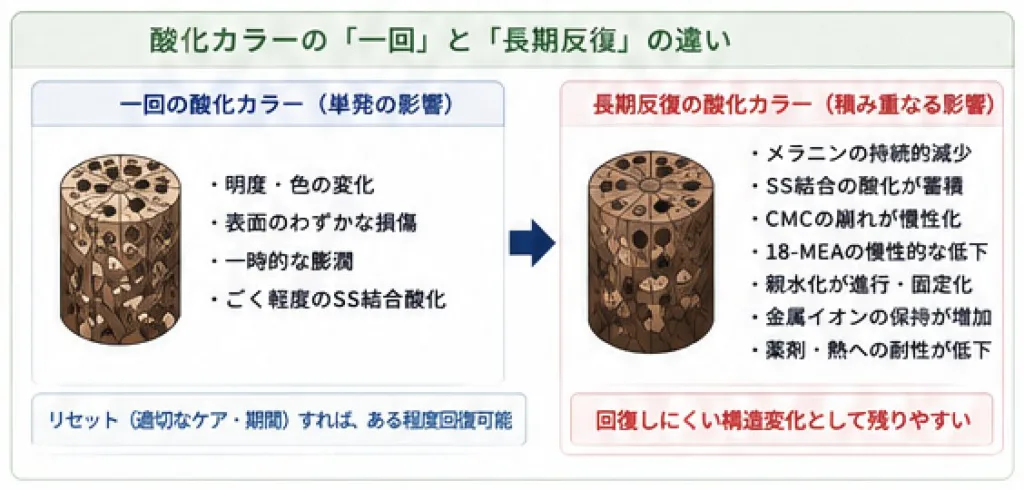

カラーで蓄積する酸化ダメージ

ブリーチほど派手ではないが、反復で“酸化履歴”を積み上げる

酸化カラーは、ブリーチほど一気に髪を壊す施術ではありません。
しかし、だからといって軽く見てよいわけでもありません。

むしろ美容師が現場で本当に注意すべきなのは、

ブリーチ毛のように見た目で分かりやすい酸化履歴だけではなく、

酸化カラーを何年も繰り返している髪に存在する、

静かに積み上がった酸化履歴です。

システイン酸は、ブリーチだけでなく、

カラー、ブリーチ、パーマなどの酸化処理によって生成し、

毛髪ダメージの指標として扱われています。

SPring-8の解説でも、

システイン酸はカラーリング、ブリーチ、パーマなどの

酸化処理で生じると説明されています。

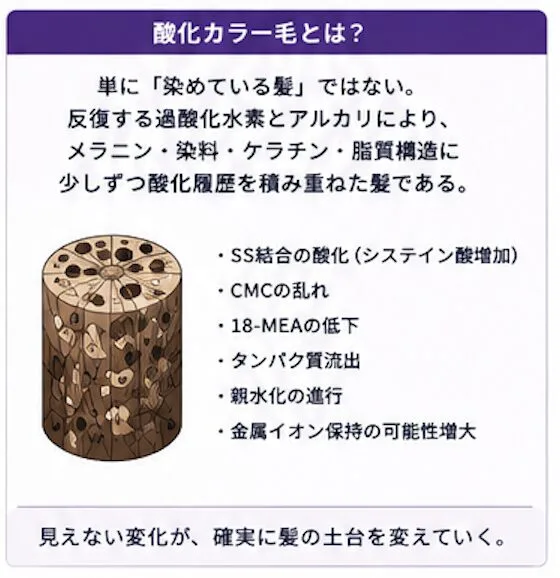

つまり酸化カラー毛は、単に、

染めている髪

ではありません。

より正確には、

過酸化水素とアルカリを反復して受け、

メラニン・染料・ケラチン・脂質構造に少しずつ酸化履歴を積み重ねた髪

として見るべきです。

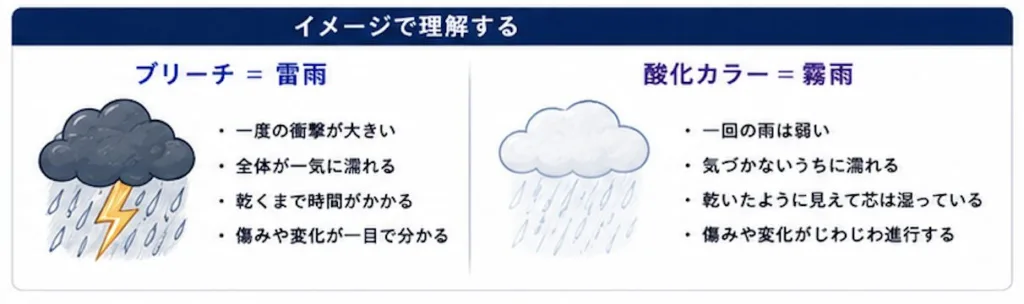

ブリーチが“雷雨”なら、酸化カラーは“霧雨”です。

一回ではびしょ濡れに見えなくても、

何年も浴び続ければコートの芯まで湿ります。

髪も同じです。

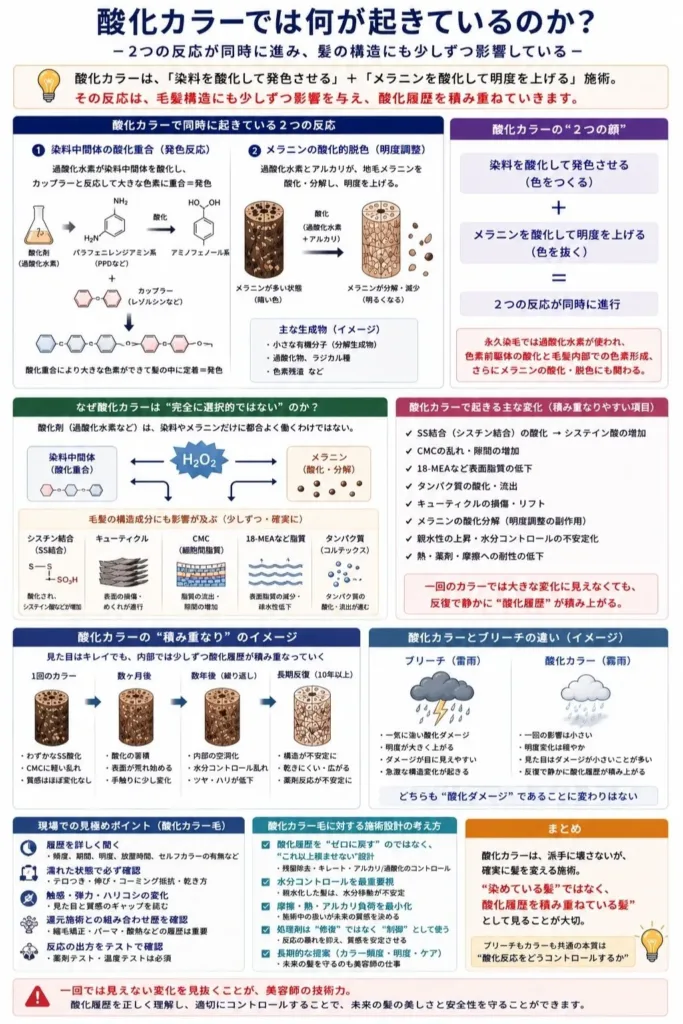

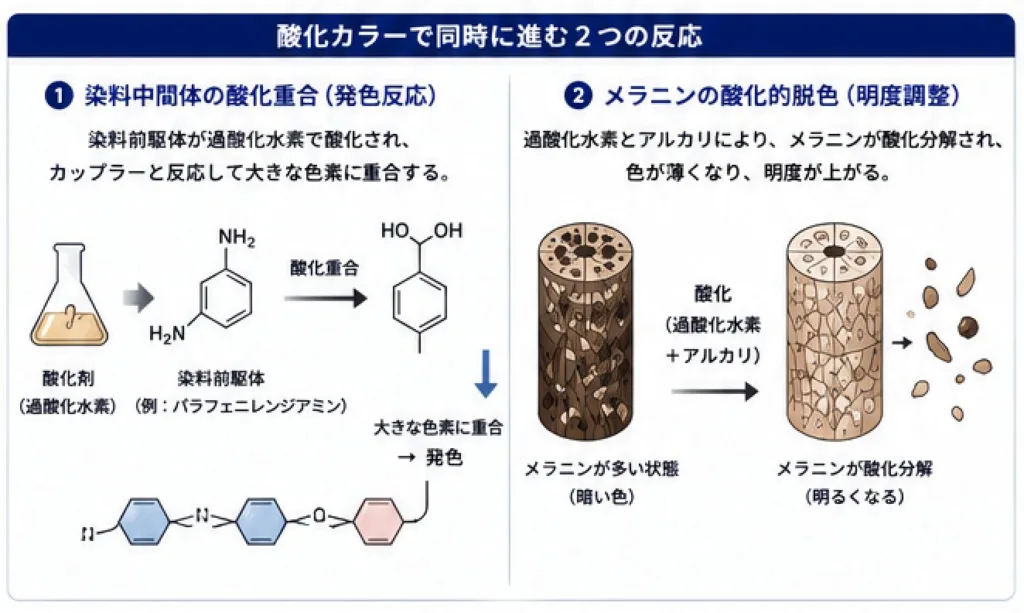

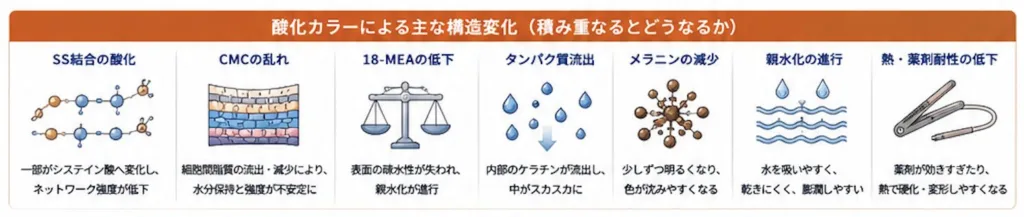

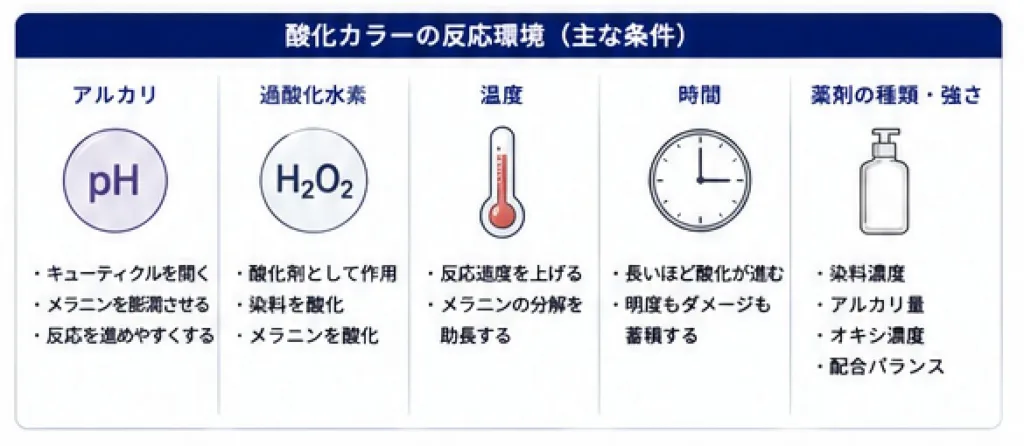

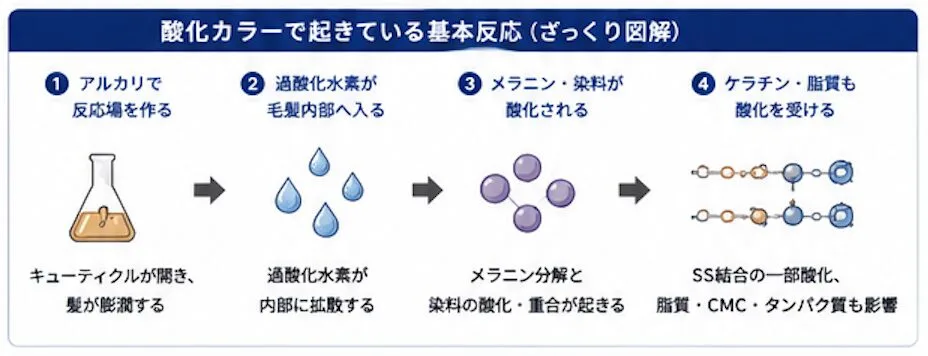

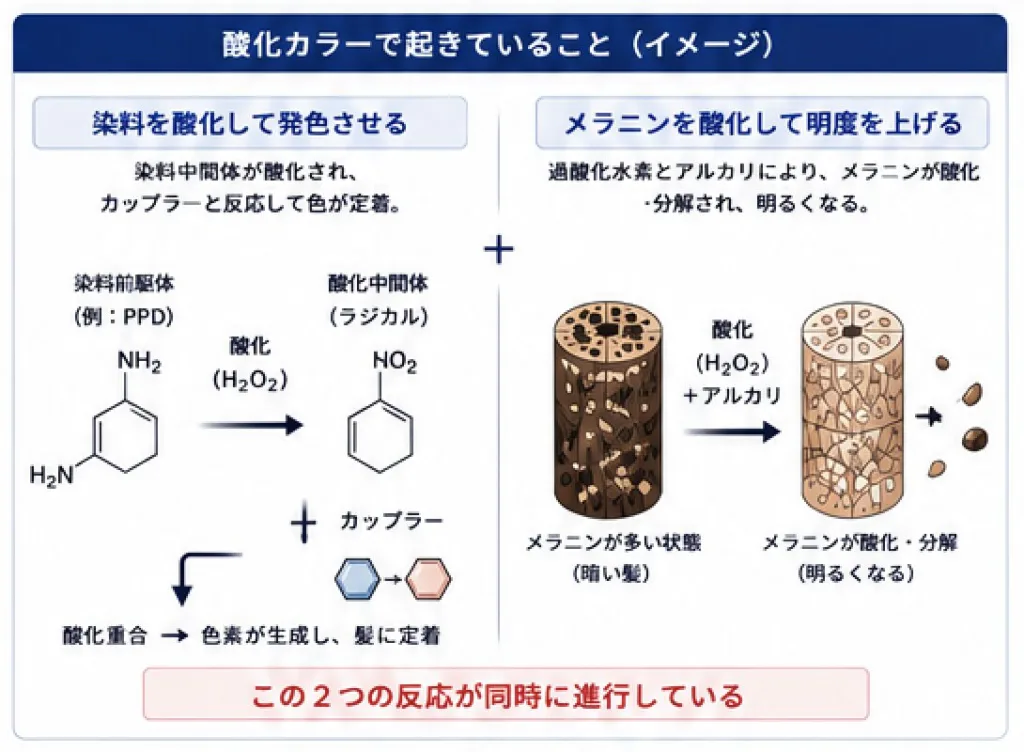

酸化カラーでは何が起きているのか

酸化カラーでは、大きく分けて2つの反応が同時に進みます。

1つは、染料中間体の酸化重合です。

パラフェニレンジアミン系、アミノフェノール系などの

染料中間体が過酸化水素によって酸化され、

カップラーと反応して発色します。

もう1つは、メラニンの酸化的な脱色です。

明るめのカラーでは、

染料を発色させるだけでなく、

地毛のメラニンを少し削る必要があります。

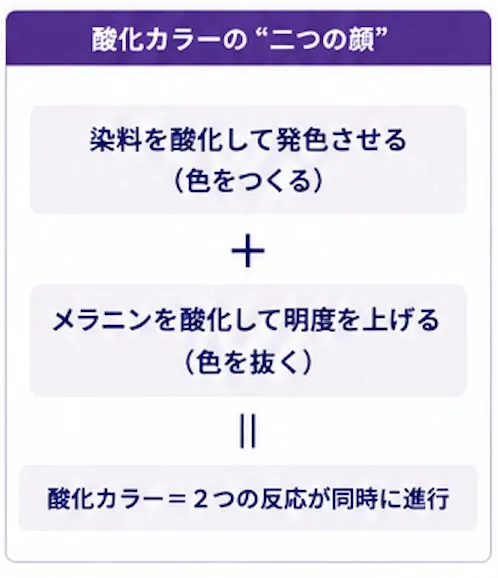

つまり酸化カラーは、

染料を酸化して発色させる
＋
メラニンを酸化して明度を上げる

という2つの顔を持っています。

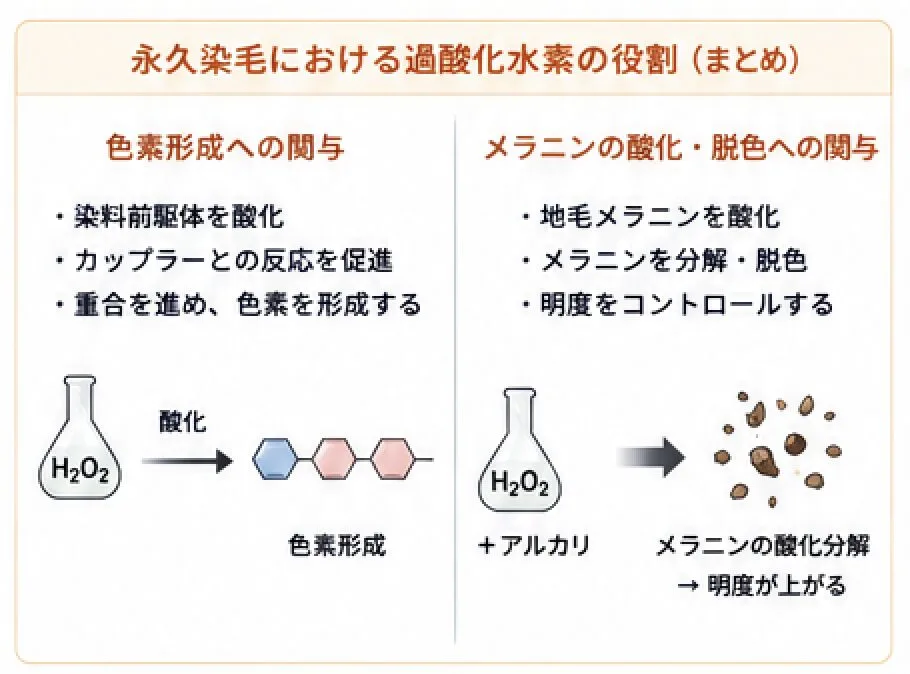

永久染毛では過酸化水素が使われ、

色素前駆体の酸化と毛髪内部での色素形成に関わります。

また過酸化水素は、メラニンを酸化・脱色する役割も持つと説明されています。

ここで重要なのは、

カラーの酸化反応もブリーチと同じく、

完全に選択的ではないということです。

酸化剤は、

染料やメラニンだけに都合よく働くわけではありません。

毛髪ケラチン中のシスチン結合、キューティクル、CMC、脂質構造にも少しずつ影響します。

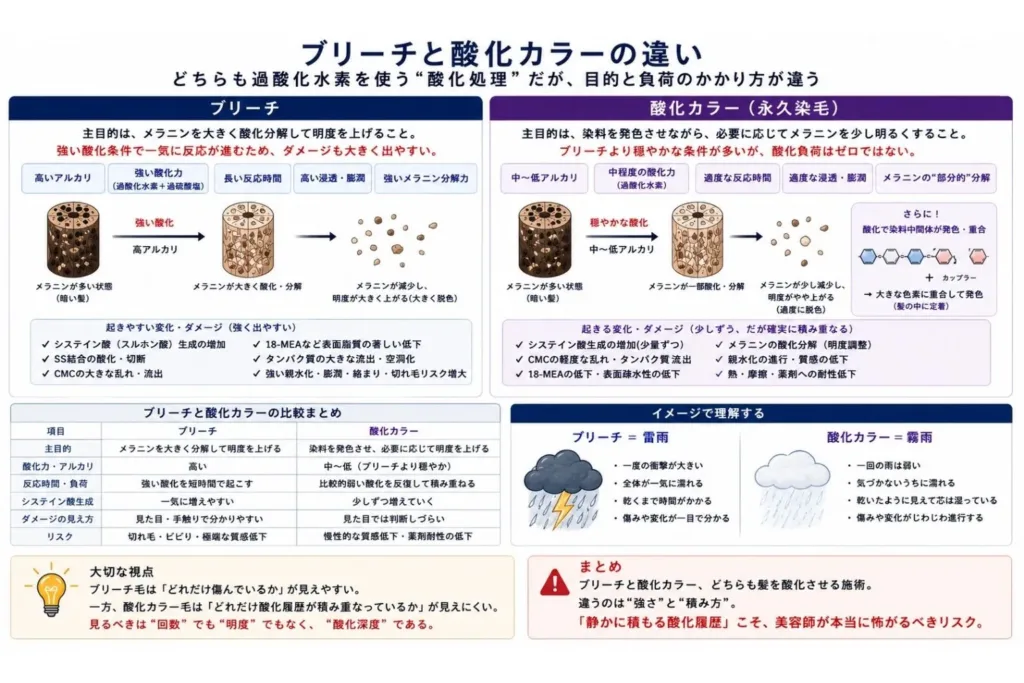

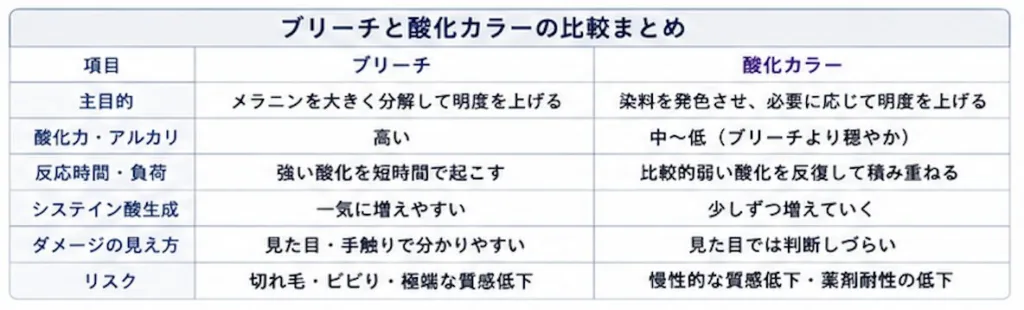

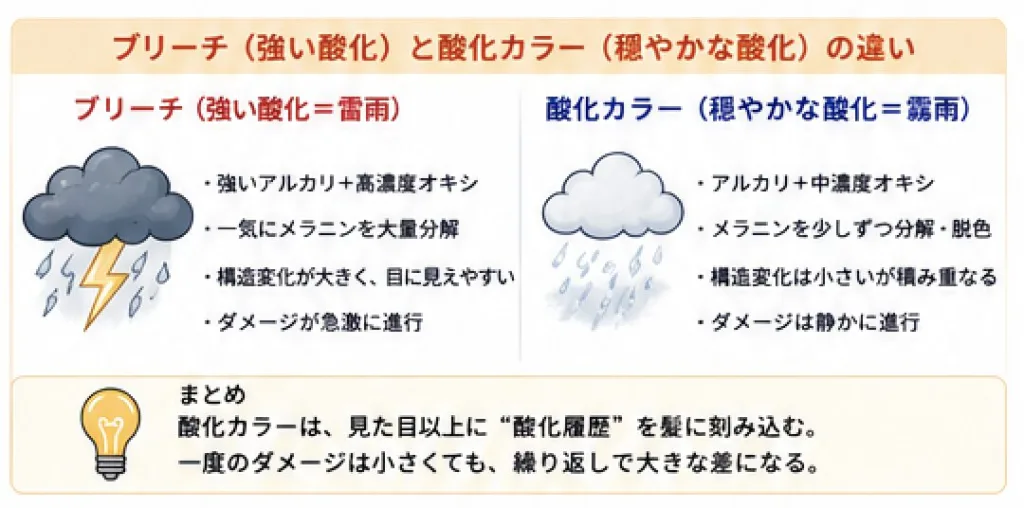

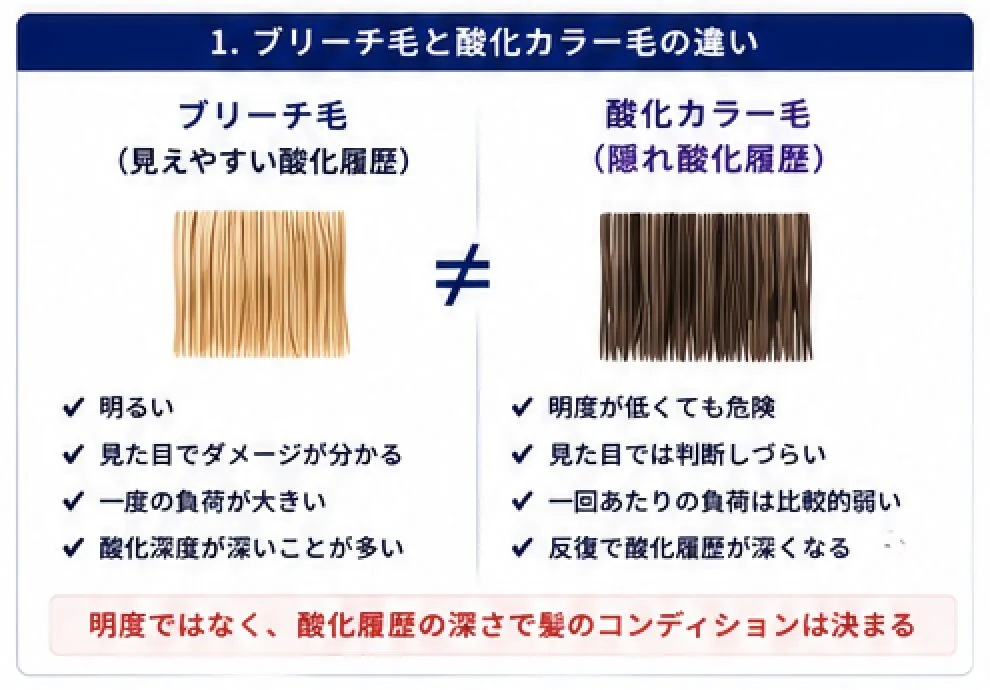

ブリーチと酸化カラーの違い

ブリーチと酸化カラーは、

どちらも過酸化水素を使う酸化処理です。

しかし、目的と負荷のかかり方が違います。

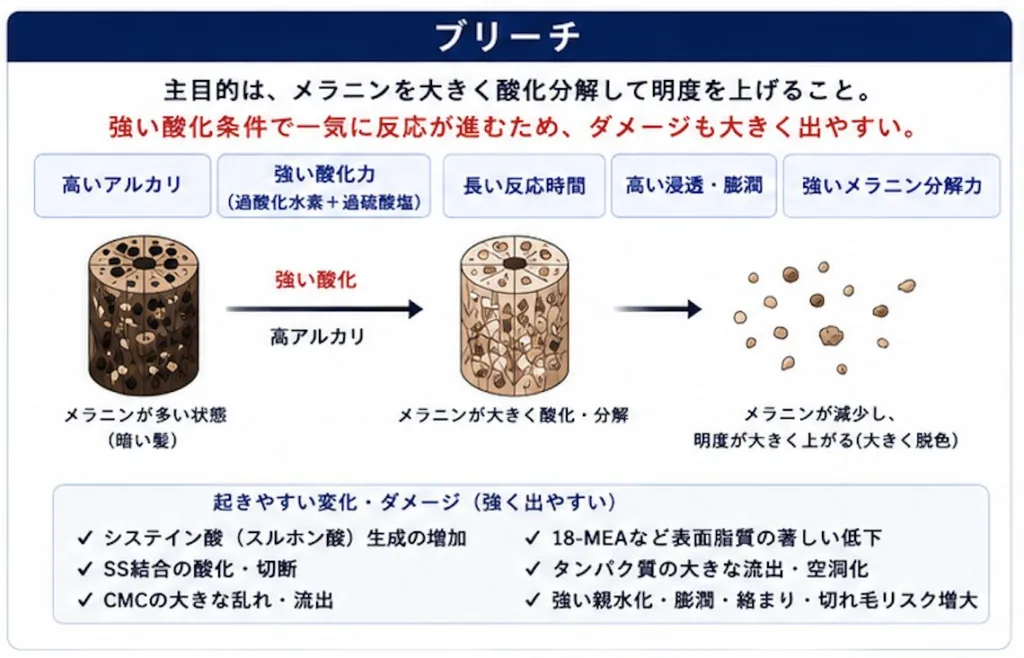

ブリーチ

ブリーチの主目的は、

メラニンを大きく酸化分解して明度を上げることです。

そのため、酸化力・アルカリ・反応時間・過硫酸塩などの影響が強く、

システイン酸生成やタンパク質損傷も目立ちやすくなります。

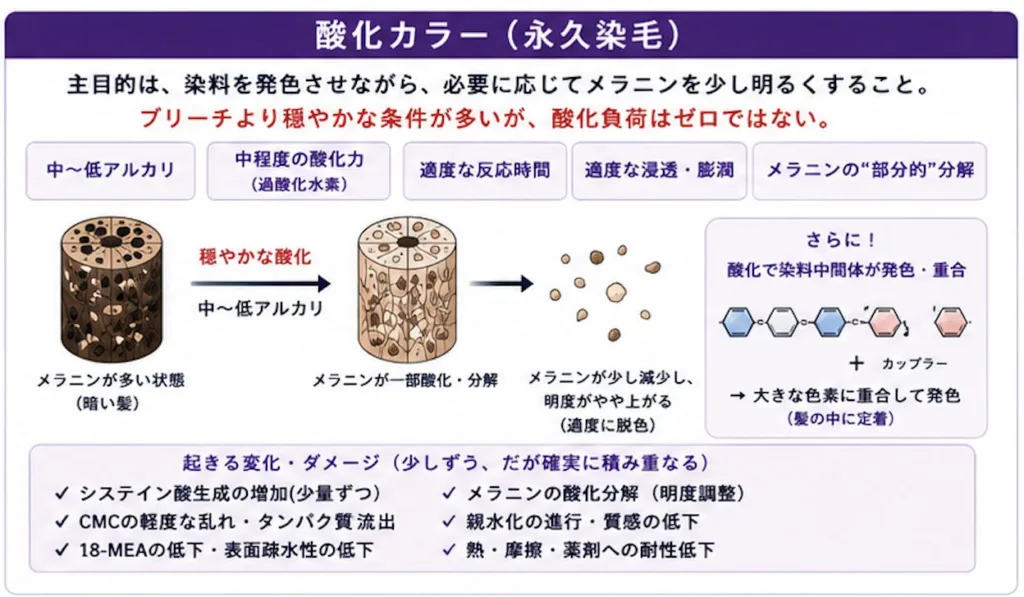

酸化カラー

酸化カラーの主目的は、

染料を発色させながら、

必要に応じてメラニンを少し明るくすることです。

ブリーチより穏やかな条件であることが多いものの、

過酸化水素とアルカリを使う以上、

毛髪への酸化負荷はゼロではありません。

つまり、

ブリーチは強い酸化を短時間で起こす。

酸化カラーは比較的弱い酸化を反復して積み重ねる。

この違いです。

ブリーチ毛は一目で酸化履歴が分かりやすい。

一方、酸化カラー毛は見た目では判断しづらい。

ここが怖いところ。

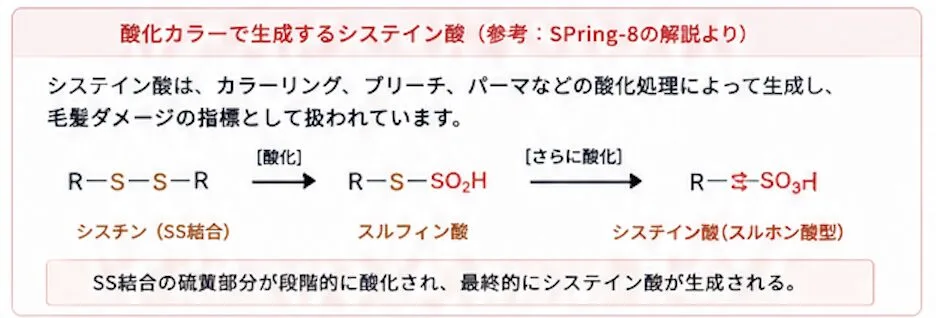

酸化カラーでもシステイン酸は増えるのか

結論から言うと、

酸化カラーでもシステイン酸生成は起こり得ます。

ただし、ブリーチほど大きく増えるとは限りません。

酸化カラーでのシステイン酸生成は、

カラー剤の明度

過酸化水素濃度

アルカリ量

放置時間

施術回数

既履歴

によって大きく変わります。

毛髪処理では

硫黄の酸化によりジスルフィド結合が乱れ、

シスチン酸化によってシステイン酸が生じ、

FT-IRでは1042 cm⁻¹付近などのピークとして確認されると説明されています。

染毛・ブリーチ・ストレート処理などの毛髪処理は、

こうした硫黄酸化の評価対象になります。

大切なのは、

酸化カラーはブリーチほどではないから安全

ではなく、

酸化カラーでも、反復すれば酸化履歴として残る

という見方です。

特に以下のような髪では、

酸化カラー由来のシステイン酸や酸化ダメージを無視できません。

• 毎月の白髪染め
• 高明度カラーの反復
• 既染部への毎回の重ね塗り
• ホームカラー履歴
• セルフ白髪染め
• カラー後の高温アイロン習慣
• 縮毛矯正とカラーの併用
• ブリーチ後のオンカラー反復
• 残留金属や残留過酸化水素が疑われる髪

ここで重要なのは、

酸化カラーの負荷は1回ごとの強さだけでは決まらないということです。

酸化負荷は、「回数 × 濃度 × 時間 × 塗布範囲」で蓄積します。

そのため、

低濃度オキシであっても、

毎月の白髪染め、

既染部への重ね塗り、

長時間放置、

セルフカラー履歴が重なると、

見た目の明度以上に酸化履歴が深くなっている場合があります。

ブリーチのような“派手な破壊”ではなく、

酸化カラーは地味な蓄積です。

髪の中で、

小さな酸化の領収書が何枚も溜まっていく感じです。

経理担当の髪が泣きます。

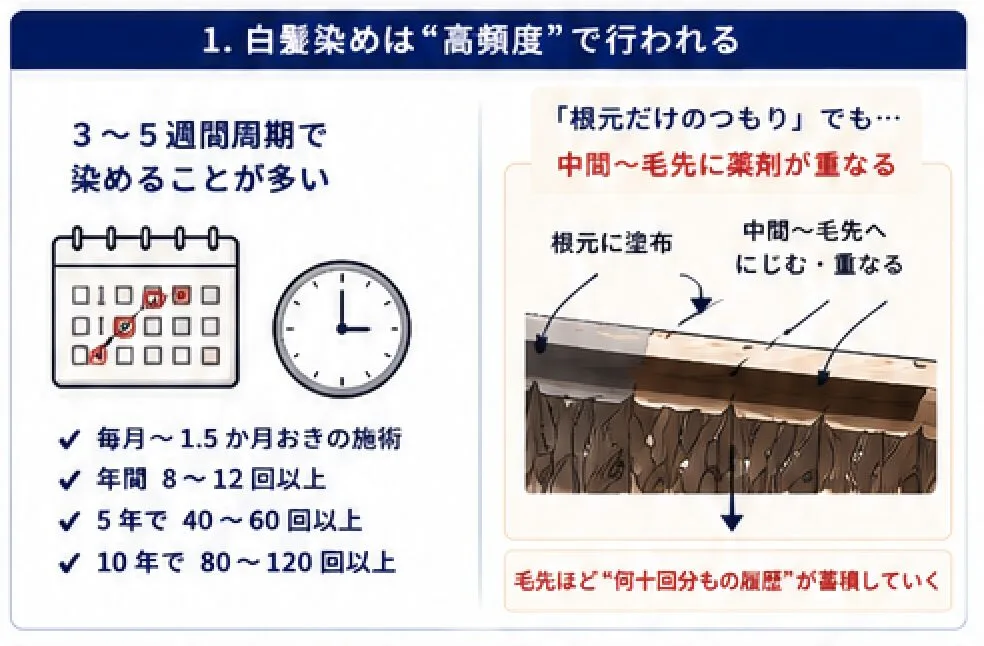

白髪染めの反復はなぜ注意が必要か

酸化カラーの中でも、白髪染めの反復はかなり重要です。

白髪染めは、ファッションカラーより暗く染めることも多く、

一見するとダメージが少なそうに見えます。

しかし、問題は頻度と重なりです。

白髪染めのお客様は、3〜5週間周期で染めることも多い。

さらに、根元だけのつもりでも、

実際には中間から毛先へ薬剤が重なることがあります。

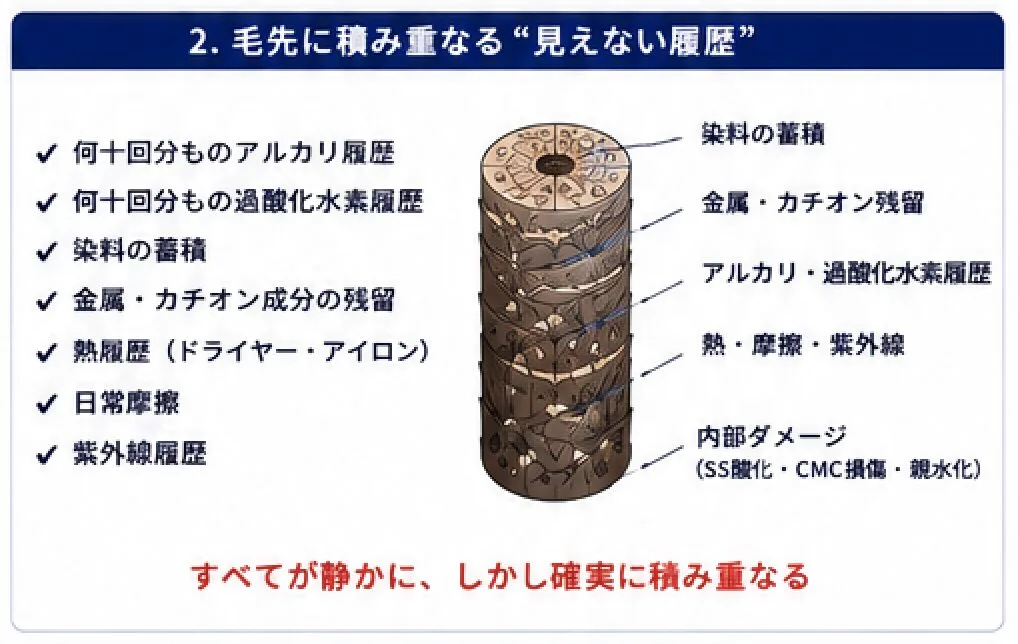

すると、毛先には、

• 何十回分ものアルカリ履歴
• 何十回分もの過酸化水素履歴
• 染料の蓄積
• 金属やカチオン成分の残留
• 熱履歴
• 日常摩擦
• 紫外線履歴

が積み重なります。

ここで注意したいのは、

白髪染め毛は必ずしも明るく見えないことです。

ブリーチ毛のように明度が高ければ、誰でも警戒します。

しかし、白髪染め反復毛は見た目が暗く、

しっかりして見えることがある。

ところが濡らすと、

• 毛先が急にテロつく
• 乾くと硬い
• コーミングで引っかかる
• アイロンで縮む
• 矯正薬剤で一気に動く
• 色が沈みやすい
• トリートメントが乗るが持たない

ということが起きます。

これは、

見た目の明度と内部履歴が一致していない状態です。

白髪染め反復毛が難しいのは、

暗く染料が残っていることで、

見た目には密度があるように見える点です。

しかし、染料の濃さは毛髪強度そのものではありません。

内部では、過酸化水素とアルカリの反復により、

SS結合の酸化、

親水化、

CMC損傷、

金属保持性の増加が進んでいる場合があります。

つまり、

見た目は暗くても、

内部履歴としては“酸化深度の深い髪”になっていることがあります。

つまり白髪染め反復毛は、

暗いハイトーン毛

みたいなことがあります。

色は暗いのに、

履歴はかなり酸化している。

なかなかの擬態系モンスターです。

酸化カラー毛は“隠れ酸化履歴毛”として見る

酸化カラー毛の怖さは、

ブリーチ毛のように分かりやすくないことです。

ブリーチ毛は明るい。

だから危険に見える。

しかし酸化カラー毛は、

明度がそれほど高くなくても、

酸化履歴が深い場合があります。

特に注意したいのは、

• 10年以上カラーを続けている
• 白髪染めを毎月している
• 毎回全体カラーをしている
• セルフカラーで塗布ムラがある
• 市販カラーで既染部まで重なっている
• 縮毛矯正とカラーを長年繰り返している
• カラートリートメントや金属系残留がある
• ホームアイロンを毎日使っている

こういう髪です。

こうした髪は、

見た目のレベルだけで判断してはいけません。

この髪は何レベルか

だけでなく、

この髪は何年分の酸化履歴を抱えているか

を見る必要があります。

ここで役立つのが、

システイン酸という考え方です。

システイン酸は直接目で見えるものではありません。

しかし、

カラー反復毛で濡れた時の強度低下

親水化

硬さ

引っかかり

薬剤反応ムラが出るなら

その裏に酸化履歴としてのシステイン酸生成やタンパク質酸化を疑うべきです。

酸化カラーと金属イオンの問題

酸化カラーでは、過酸化水素を使います。

ここに金属イオンが絡むと、

ダメージの質が変わります。

特に銅などのレドックス金属は、

過酸化水素と反応して高反応性のラジカルを生じ、

毛髪繊維ダメージに関与すると考えられています。

永久染毛処理において、

銅などの金属と過酸化水素の反応で反応性の高い種が生じ、

それが繊維ダメージにつながる可能性が研究されています。

ここで重要なのは、

酸化カラー毛は金属を抱え込みやすい条件を作りやすいということです。

システイン酸やカルボキシル基などの陰イオン性部位が増えた毛髪は、

カルシウム、マグネシウム、銅、鉄などの金属イオンとの相互作用が強くなる可能性があります。

その状態で酸化カラーを重ねると、

金属イオン
＋
過酸化水素
↓
ラジカル反応
↓
局所的なタンパク質損傷

という流れが起きやすくなります。

さらに、酸化カラー毛では負のループも考える必要があります。

反復カラーによって

システイン酸やカルボキシル基などの陰イオン性部位が増えると、

金属イオンを保持しやすくなります。

その金属イオンが次回のカラー時に過酸化水素と反応すると、

フェントン反応・フェントン様反応によってラジカル生成が助長され、

さらに毛髪タンパク質の酸化損傷が進む可能性があります。

つまり、

酸化カラー毛では「酸化によって金属を抱えやすくなり、

金属によって次の酸化が暴れやすくなる」という循環が起こり得ます。

したがって酸化カラーにおいても、

キレートは単なる前処理ではありません。

酸化カラー前のキレートは、

毛髪表面の汚れ落としではなく、

過酸化水素反応を暴れにくくするための反応場整理である。

これはかなり重要です。

酸化カラー毛の質感変化

酸化カラーを繰り返した髪では、

次のような質感変化が出やすくなります。

濡れると弱い

酸化履歴が進むと、毛髪は親水化しやすくなります。

すると、

水を吸ったときに内部構造が緩みやすく、

コーミング時に腰のなさが出ます。

乾くと硬い

親水化した髪は、

水分を抱えやすい一方で、

乾燥時に硬さやごわつきが出やすいです。

これは単なる乾燥ではなく、

構造変化による水分移動の乱れとして見る方が自然です。

色が沈みやすい

酸化履歴毛は、

ダメージホール、親水化、カチオン成分や染料の吸着ムラにより、

色が入りすぎることがあります。

特に毛先だけ暗く沈むケースは、

単なる薬剤選定ミスではなく、

履歴差による吸着差の可能性があります。

色が抜けやすい

一方で、沈みやすい髪は抜けにくいとは限りません。

内部保持力やCMCが弱っていると、

入った色も流出しやすくなります。

つまり、

入りやすいけど、持ちにくい

という矛盾が起きます。

これは酸化カラー反復毛でよく見られる状態です。

矯正薬剤に対して急に動く

カラー反復毛は、

見た目が暗くしっかりして見えても、

既に親水化・脆弱化している場合があります。

そのため、縮毛矯正の薬剤を乗せた瞬間に、

想定以上に軟化したように見えることがあります。

ただしそれは、SS結合が適切に還元されているのではなく、

すでに壊れた構造が膨潤で崩れている

可能性があります。

この見極めが非常に重要です。

酸化カラーと縮毛矯正の複合履歴

酸化カラー毛を考えるとき、

縮毛矯正履歴との組み合わせは避けて通れません。

縮毛矯正では、還元、アルカリ、熱、酸化が入ります。

酸化カラーでは、アルカリと過酸化水素が入ります。

つまり、縮毛矯正と酸化カラーを長年繰り返している髪は、

還元履歴
＋
酸化履歴
＋
アルカリ履歴
＋
熱履歴

を同時に抱えています。

この髪を単純に、

カラー毛

と見るのは危険です。

正確には、

還元と酸化を反復した複合履歴毛

です。

こういう髪では、

システイン酸だけでなく、

CMCの乱れ、18-MEAの損失、タンパク質流出、カルボニル化、金属残留なども

同時に考える必要があります。

ここで一番危険なのは、

根元の新生部と毛先を同じ髪として扱うことです。

根元は、

• 新生毛
• SS結合密度が高い
• 疎水性が残っている
• 膨潤しにくい
• 還元に時間がかかる

一方、毛先は、

• 酸化カラー反復毛
• 既還元毛
• 親水化
• CMC損傷
• 熱履歴
• 金属残留
• システイン酸増加の可能性

があります。

つまり、同じ頭に、まったく違う反応場が並んでいるわけです。
根元と毛先は親戚くらいには似ていますが、もはや別人格です。

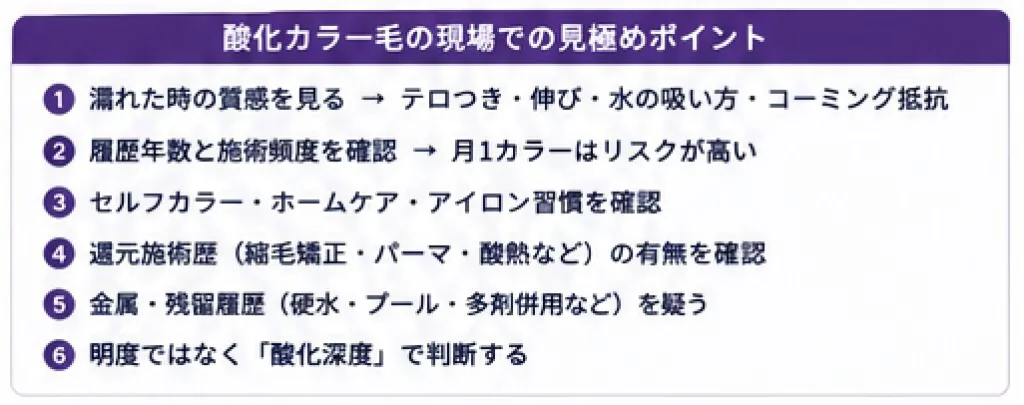

酸化カラー毛への施術判断

酸化カラー毛に対しては、

まず「染めているかどうか」ではなく、

どのように染め続けてきたかを見ます。

1. 周期

毎月染めているのか。
2〜3か月に1回なのか。
10年以上続けているのか。

周期が短いほど、酸化履歴は蓄積しやすくなります。

2. 塗布範囲

毎回リタッチなのか。
毎回全体カラーなのか。
毛先まで薬剤が重なっているのか。

毛先まで重なっている場合、明度以上に内部履歴が重い可能性があります。

3. 薬剤の強さ

白髪染めなのか。
高明度カラーなのか。
アルカリ量が強いのか。
オキシ濃度が高いのか。

カラー剤の目的と条件によって酸化負荷は変わります。

4. セルフカラー履歴

セルフカラーでは、既染部への重なり、放置時間、塗布ムラ、過酸化水素濃度、金属系成分や残留物の影響が読みづらくなります。

特に縮毛矯正前のセルフカラー履歴は、かなり重く見た方が良いです。

5. 濡れた状態の強度

酸化カラー毛は、乾いている状態だけでは判断しにくいです。

濡らして、

• 水の吸い方
• コームの通り
• 毛先の伸び
• テロつき
• キュッとした硬さ
• 軟化に似た崩れ

を確認します。

6. 金属・残留の可能性

硬水、プール、カラートリートメント、ホームケア、アイロン前オイル、市販カラーなどがある場合は、酸化反応場が乱れている可能性があります。

この場合、いきなり薬剤に入るより、キレートや残留除去を考える価値があります。

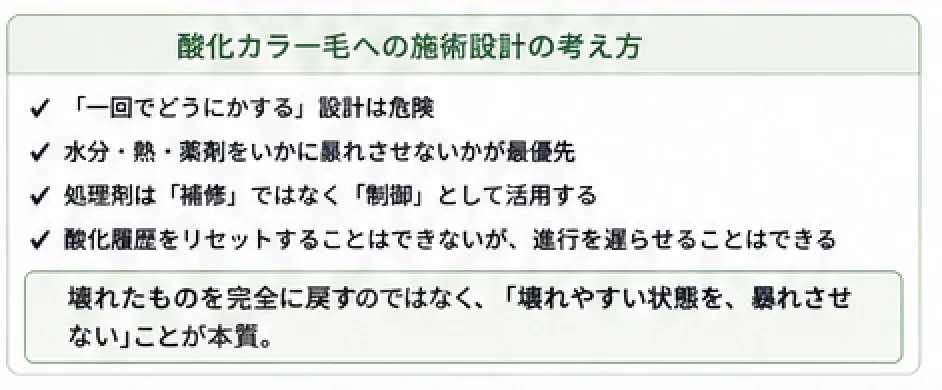

酸化カラー毛への処理剤設計

酸化カラー毛に対して処理剤を使う場合、

目的を明確にします。

処理剤は、

傷んだ髪を完全に戻すもの

ではありません。

酸化カラー毛では、処理剤は主に、

• 水分移動の制御
• 親水化した部分のバランス調整
• 摩擦低減
• カチオン吸着による質感補助
• CMC脂質補完
• 金属反応の抑制
• 薬剤浸透の均一化
• 熱処理時の過収縮予防

を目的に使います。

たとえば、

酸化カラー反復毛で縮毛矯正をするなら、

単に還元剤を弱めるだけでは足りません。

必要なのは、

• 事前のキレート
• 既染部の親水部コントロール
• CMC脂質補完
• pHと還元剤濃度の分離
• 毛先への過膨潤防止
• アイロン前の水分管理
• 熱の入り方の均一化
• 2剤酸化後の残留管理

です。

つまり酸化カラー毛の施術は、

薬剤選定
ではなく
反応設計

です。

ここを理解すると、

白髪染め反復毛やカラー矯正毛の事故率はかなり下げられます。

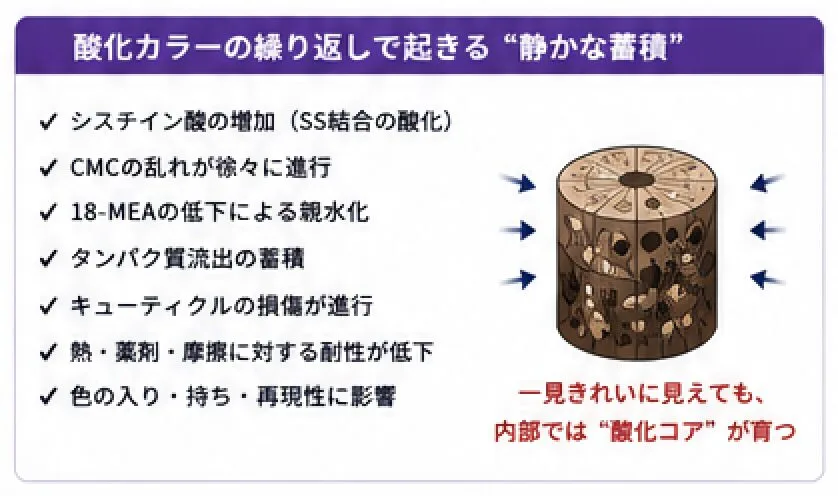

酸化カラーは、ブリーチほど強い酸化処理ではありません。

しかし、

酸化カラーも過酸化水素とアルカリを使う以上、

毛髪に酸化履歴を残します。

特に反復カラー、白髪染め、セルフカラー、既染部への重ね塗り、縮毛矯正との併用では、見た目以上に酸化履歴が深くなっていることがあります。

酸化カラー毛で重要なのは、明度ではありません。

見るべきなのは、

酸化履歴の蓄積

です。

そしてその蓄積の中には、

• システイン酸生成
• 親水化
• 陰イオン化
• 金属イオン保持
• CMC損傷
• 18-MEA低下
• タンパク質流出
• 熱耐性低下

が含まれます。

つまり酸化カラー毛とは、

静かに酸化履歴を積み上げた、隠れ酸化履歴毛

です。

次は、ここからさらに毛髪の物性へ踏み込みます。

システイン酸が増えた毛髪の物性変化

親水化、陰イオン化、架橋密度低下、水分移動、カチオン吸着、金属保持。
ここから、いよいよ髪の“質感”と分子レベルの変化をつなげていきます。

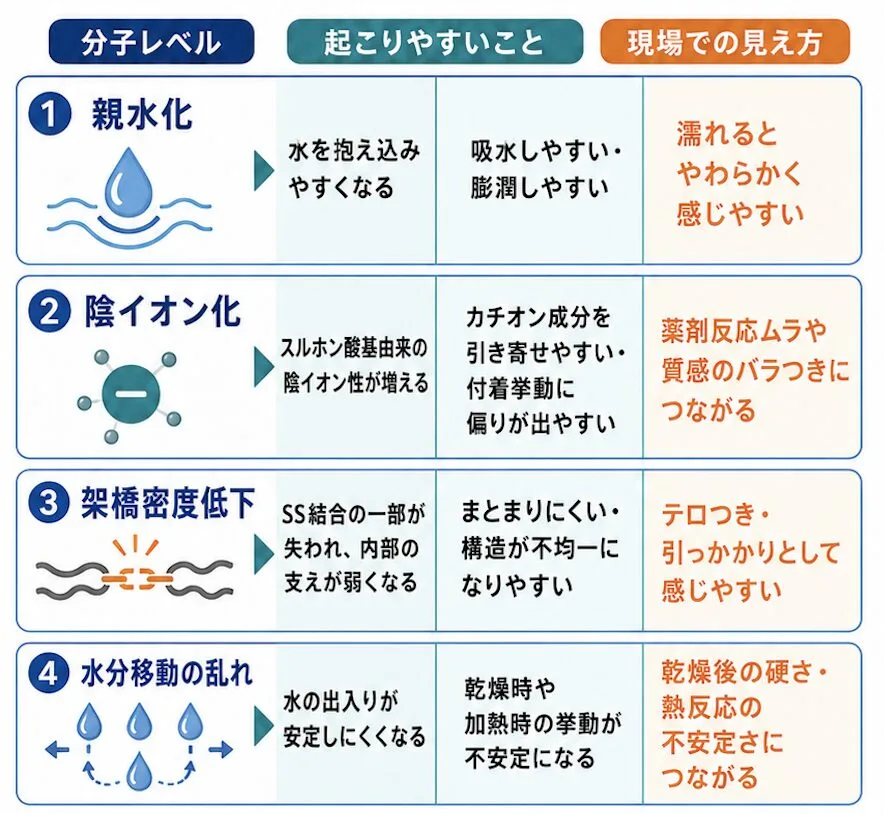

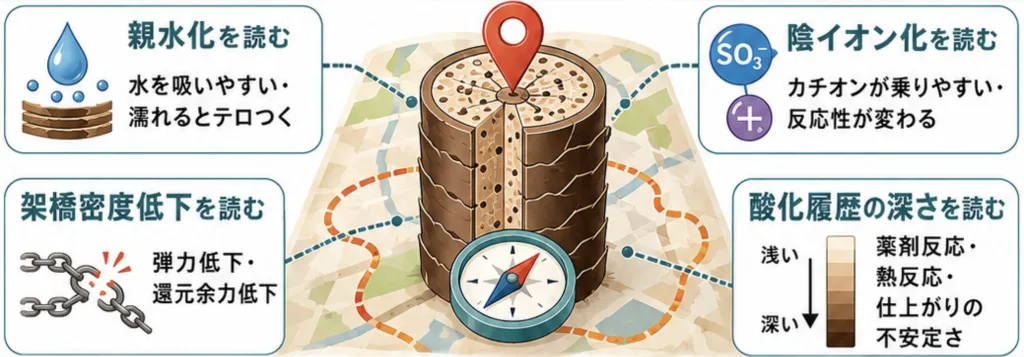

システイン酸が増えた毛髪の物性変化

親水化・陰イオン化・架橋密度低下をどう読むか

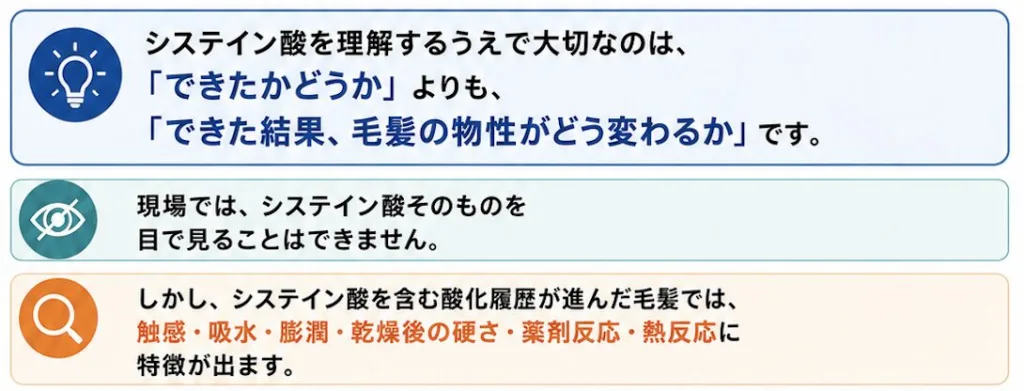

システイン酸を理解するうえで大切なのは、
「できたかどうか」よりも、「できた結果、毛髪の物性がどう変わるか」です。

現場では、システイン酸そのものを目で見ることはできません。

しかし、システイン酸を含む酸化履歴が進んだ毛髪では、

触感・吸水・膨潤・乾燥後の硬さ・薬剤反応・熱反応に特徴が出ます。

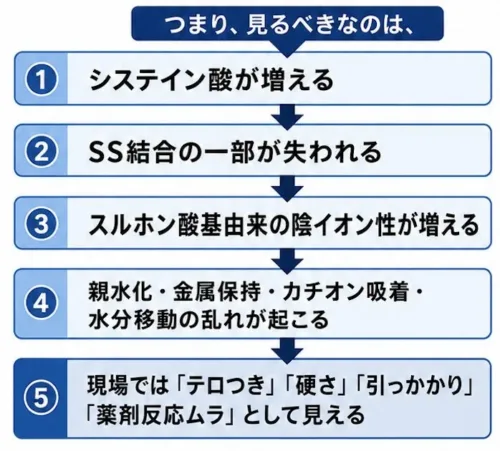

つまり、見るべきなのは、

システイン酸が増える
↓
SS結合の一部が失われる
↓
スルホン酸基由来の陰イオン性が増える
↓
親水化・金属保持・カチオン吸着・水分移動の乱れが起こる
↓
現場では「テロつき」「硬さ」「引っかかり」「薬剤反応ムラ」として見える

という流れです。

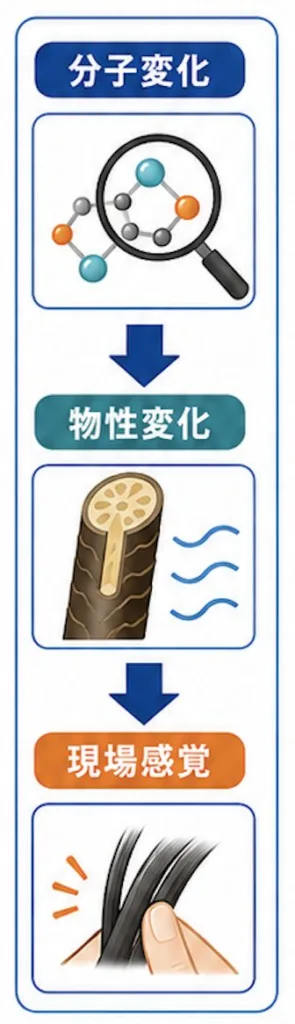

ここからは、

分子レベルの変化が、

なぜ指先の違和感として現れるのかを整理していきます。

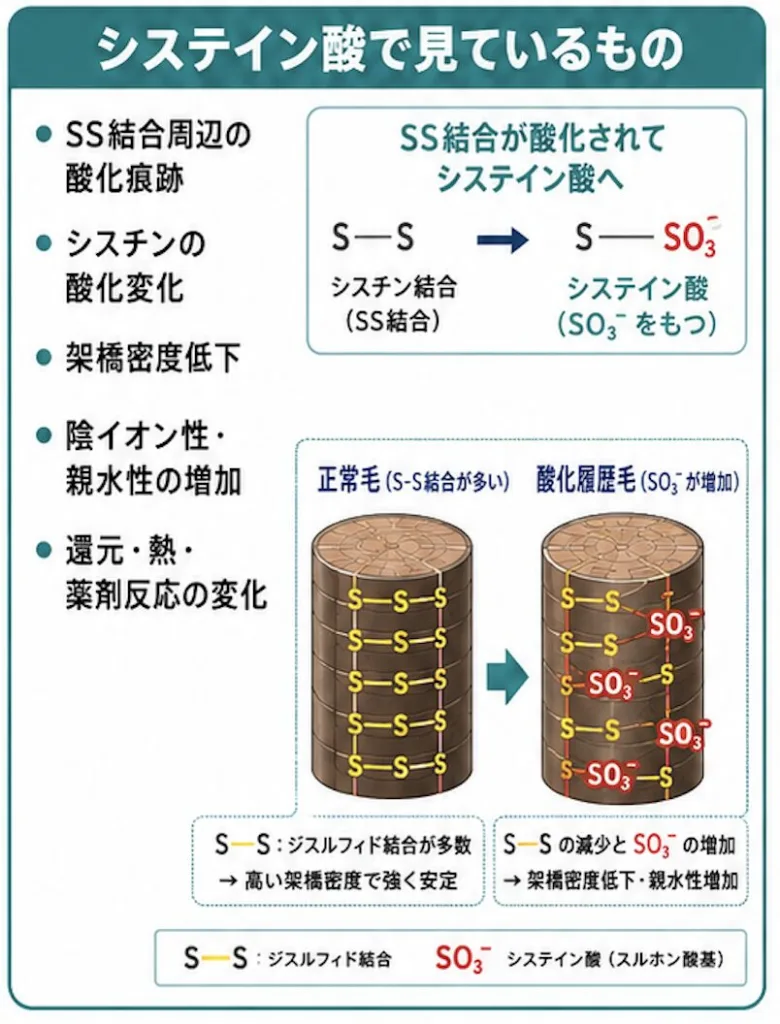

システイン酸はSS結合の減少だけではない

システイン酸が増えるということは、

シスチン由来のSS結合が酸化され、

元の架橋構造として機能しにくい状態になったことを意味します。

しかし、それだけではありません。

システイン酸はスルホン酸基を持つため、

毛髪内に強い酸性基・陰イオン性部位が増えることになります。

つまり、システイン酸の増加は大きく2つの意味を持ちます。

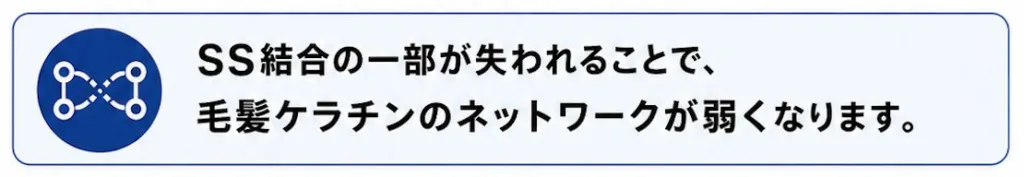

1. 架橋構造の低下

SS結合の一部が失われることで、毛髪ケラチンのネットワークが弱くなります。

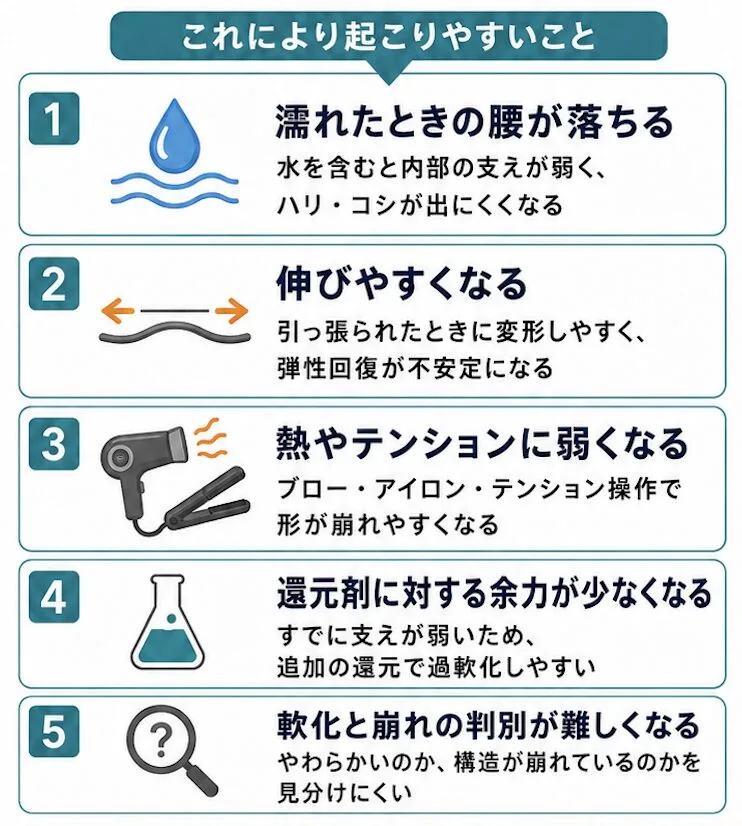

これにより、

• 濡れたときの腰が落ちる
• 伸びやすくなる
• 熱やテンションに弱くなる
• 還元剤に対する余力が少なくなる
• 軟化と崩れの判別が難しくなる

といった問題が出やすくなります。

2. 陰イオン性・親水性の増加

システイン酸由来のスルホン酸基は、

水分子や金属イオン、カチオン成分との相互作用に関わります。

これにより、

• 水を吸いやすくなる
• 膨潤しやすくなる
• 金属イオンを保持しやすくなる
• カチオン成分が吸着しやすくなる
• 乾燥時に硬さやごわつきが出やすくなる

という変化が起こります。

ここが重要です。

システイン酸毛は、単に「結合が減った髪」ではなく、

毛髪内部の電荷・水分・反応性が変わった髪である。

この見方をすると、

ブリーチ毛、白髪染め反復毛、縮毛矯正履歴毛の読み方が変わります。

親水化：水を吸う髪は、潤っている髪ではない

酸化履歴毛でよくあるのが、

濡れるのが早い
乾きにくい
濡れるとテロッとする
でも乾くと硬い

という状態です。

ここでよく起きる誤解が、

水を吸う髪 ＝ 潤っている髪

という見方です。

これは危険です。

水を吸いやすい髪は、

必ずしも保湿された髪ではありません。

むしろ、

酸化やアルカリ履歴によって疎水性が低下し、

水分の出入りを制御できなくなっている可能性があります。

健全な毛髪は、

ある程度の疎水性とCMCによる水分移動の制御を持っています。

一方、酸化履歴毛では、

• 18-MEAの低下
• CMCの乱れ
• キューティクル損傷
• タンパク質流出
• システイン酸の増加
• 内部空隙の増加

が重なり、

水が入りすぎる、抜けすぎる、偏って動く、

という状態になります。

つまり、酸化履歴毛の水分問題は、

水分不足

というより、

水分移動の制御不良

です。

ここはかなり重要です。

だから、

酸化履歴毛に対して「とにかく保湿」だけで攻めると、

逆に重くなる・乾かない・でも硬い・毛先が絡む、

という不思議な状態になります。

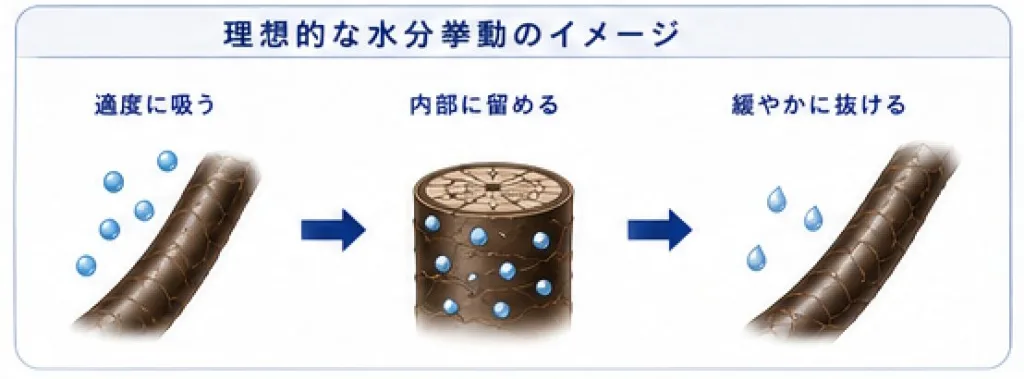

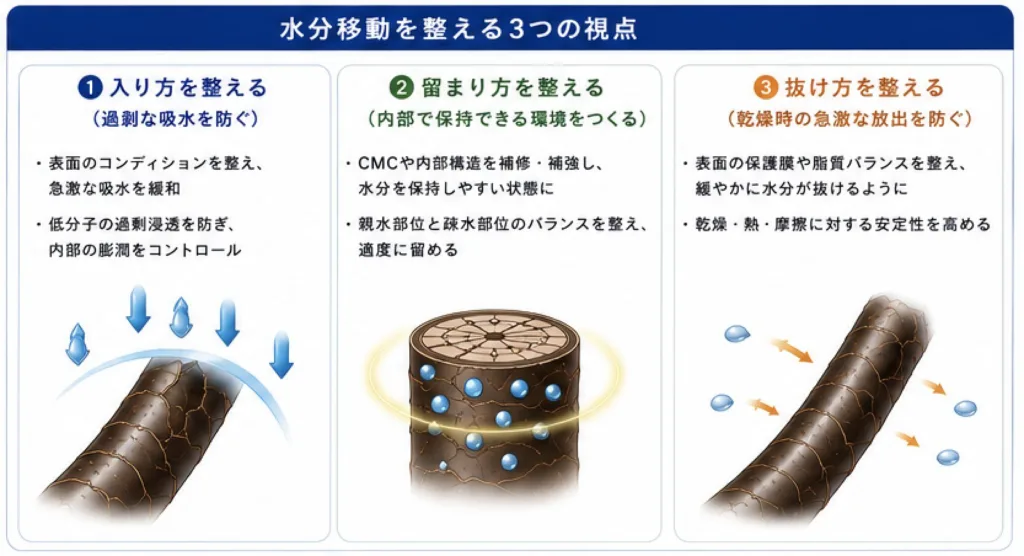

水を入れるだけでは足りない。

水の通り道、留まり方、抜け方を整える必要があります。

濡れるとテロッとする理由

酸化履歴毛で最も怖いのは、

濡れたときのテロつきです。

これは単なる柔らかさではありません。

濡れた状態では、

毛髪内部の水素結合や塩結合の一部が緩みます。

そこに、

SS結合密度の低下、CMC損傷、親水化、タンパク質流出が重なると、

毛髪は急に腰を失います。

つまり、濡れた酸化履歴毛では、

• 水が入りやすい
• 内部が膨潤しやすい
• 支えになる結合が少ない
• 水分で一時的な結合が緩む
• コーミングやテンションで伸びる

ということが起きます。

ここを

軟化している

と見誤ると危険です。

特に縮毛矯正では、

還元剤でSS結合が適切に切れて柔らかくなったのか

もともと酸化で弱った構造が水とアルカリで崩れているのか

を分けて見る必要があります。

この2つは、手触りだけでは似て見えることがあります。

しかし意味は全く違います。

前者は、反応をコントロールできる軟化。
後者は、構造の崩れです。

ここを見誤ると、

アイロン時に一気に収縮・硬化・ビビりにつながります。

乾くと硬くなる理由

酸化履歴毛は、

濡れるとテロッとするのに、

乾くと硬いことがあります。

この矛盾が非常に重要です。

一見すると、

濡れると柔らかいなら、乾いても柔らかそう

と思いがちです。

しかし実際には逆です。

酸化履歴毛では、

内部の水分移動が乱れ、

乾燥時に構造が不均一に収縮しやすくなります。

さらに、

システイン酸やカルボニル化などの酸化変性、

タンパク質流出、CMCの乱れ、表面脂質の低下によって、

毛髪のなめらかな変形性が失われます。

その結果、

• 濡れると支えがなくテロつく
• 乾くと内部が不均一に締まる
• 表面摩擦が増える
• キューティクルのめくれや欠損が引っかかる
• 柔らかさではなく硬さ・ざらつきとして感じる

という状態になります。

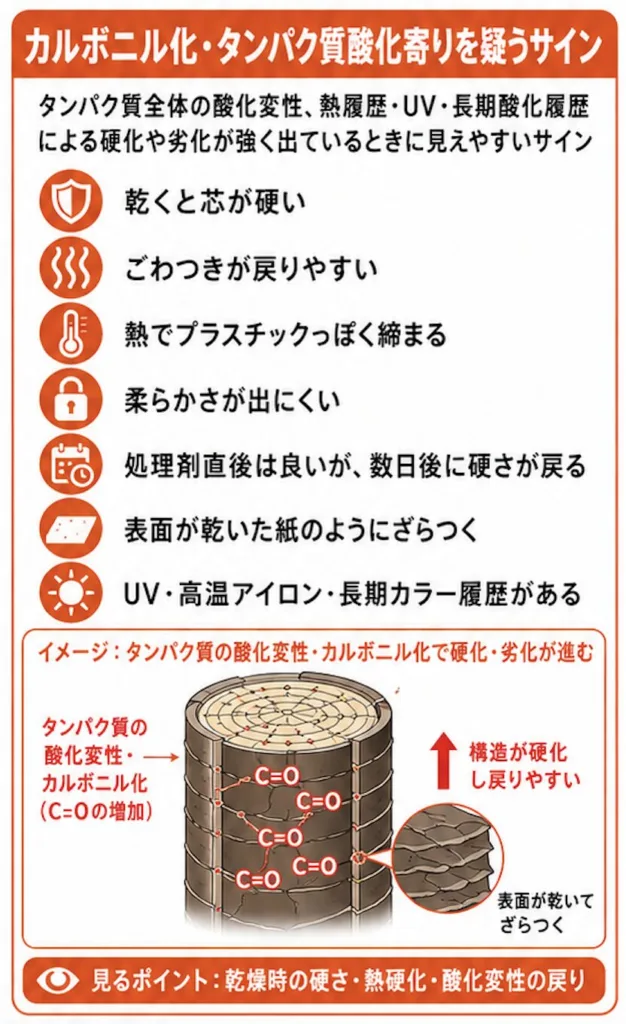

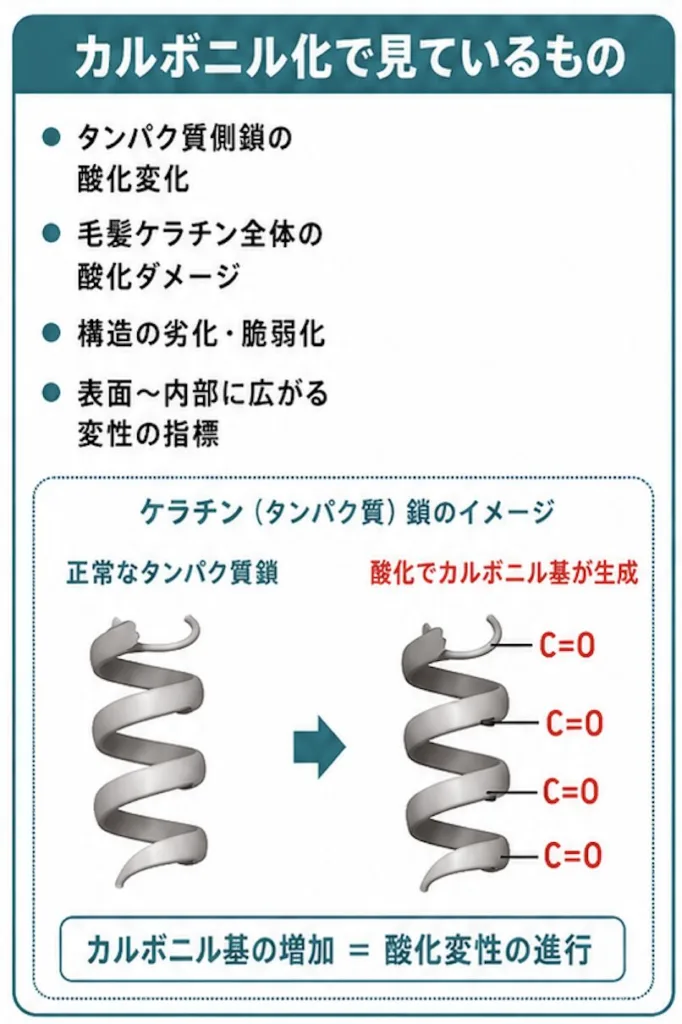

ここで関係するのが、

タンパク質のカルボニル化です。

システイン酸がSS結合周辺の酸化痕跡だとすれば、

カルボニル化は毛髪タンパク質全体の酸化変性を示す指標です。

わかりやすく言えば、

システイン酸はSS結合周辺の酸化跡
カルボニル化はタンパク質全体の焦げ跡

です。

カルボニル化が進むと、

タンパク質の柔軟性や構造安定性が低下し、

乾燥時の硬さやごわつきに関与すると考えられます。

つまり、

酸化履歴毛の硬さは、単に「水分が足りない」だけではありません。

タンパク質そのものの酸化変性、

脂質構造の乱れ、表面摩擦、水分移動の乱れが重なった結果です。

陰イオン化：カチオンが乗りやすい髪になる

システイン酸が増えると、

毛髪内のスルホン酸基由来の陰イオン性部位が増えます。

また、

酸化やアルカリ処理によってカルボキシル基などの酸性部位も増えやすくなります。

その結果、

酸化履歴毛はカチオン性成分を吸着しやすくなります。

たとえば、

• カチオン界面活性剤
• カチオンポリマー
• ポリクオタニウム系
• カチオン化ケラチン
• カチオン化シリコーン
• 一部のコンディショニング成分

は、陰イオン性部位が増えた毛髪に吸着しやすくなります。

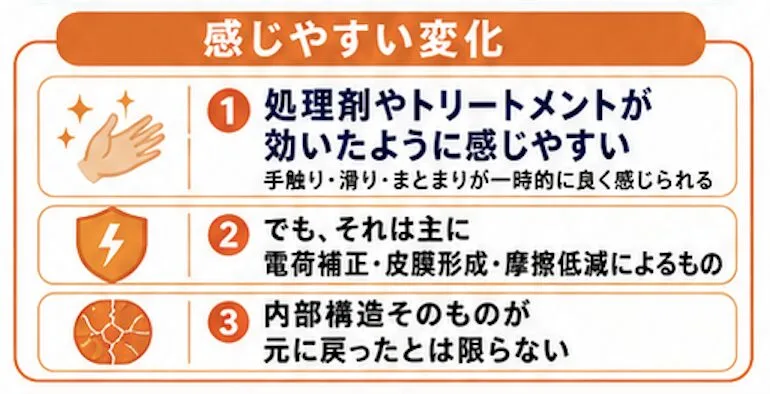

だから酸化履歴毛では、

処理剤やトリートメントが効いたように感じやすいことがあります。

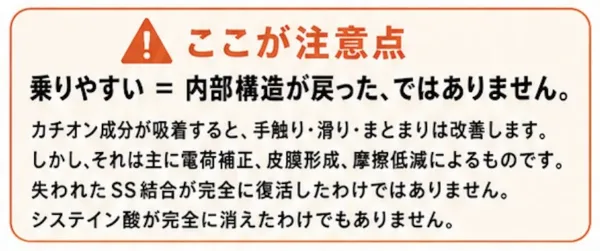

ただし、ここには注意点があります。

乗りやすい ＝ 内部構造が戻った

ではありません。

カチオン成分が吸着すると、

手触り、滑り、まとまりは改善します。

しかし、

それは主に電荷補正、皮膜形成、摩擦低減によるものです。

失われたSS結合が完全に復活したわけではありません。
システイン酸が完全に消えたわけでもありません。

この違いを理解していないと、

トリートメントで治った
だから次の薬剤もいける

という危険な判断になります。

酸化履歴毛に処理剤が効きやすいのは、

むしろその髪が反応しやすく不安定だからでもあります。

乗る髪ほど、薬剤も乗る。
効く髪ほど、崩れる。
ここは現場の妖怪二枚舌です。

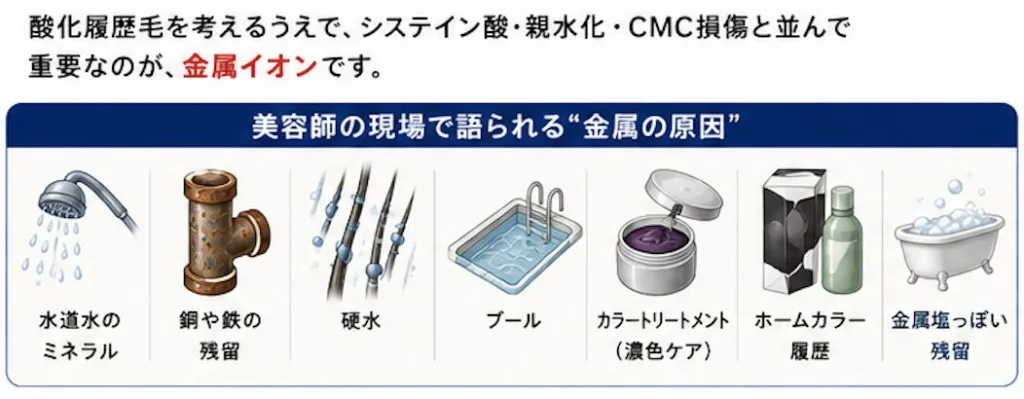

金属保持：酸化履歴毛は金属を抱えやすい

システイン酸やカルボキシル基などの陰イオン性部位が増えると、

毛髪は金属イオンを保持しやすくなります。

特に問題になるのは、

• 銅
• 鉄
• カルシウム
• マグネシウム

などです。

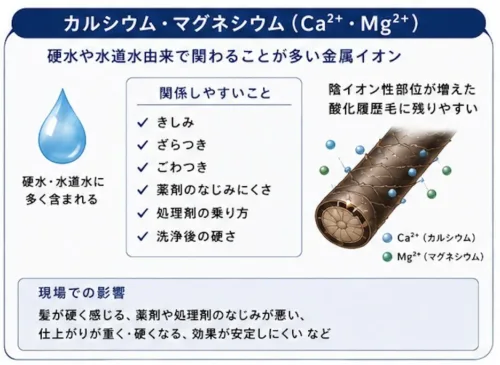

カルシウムやマグネシウムは、

水道水や硬水、日常洗髪で関わることがあります。

銅や鉄は、過酸化水素と関わることでラジカル反応に影響する可能性があります。

ここで出てくるのが、フェントン反応・フェントン様反応です。

金属イオンが毛髪に残った状態で過酸化水素を使うと、

局所的にラジカル反応が進み、

タンパク質酸化や脂質酸化を助長する可能性があります。

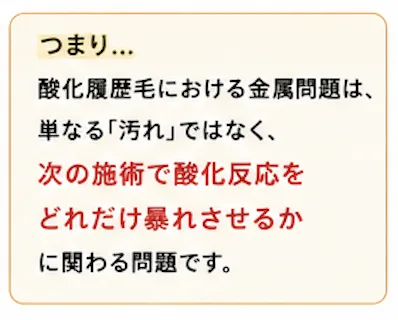

つまり酸化履歴毛では、

酸化で陰イオン性部位が増える
↓
金属を抱えやすくなる
↓
次回のカラーやブリーチで過酸化水素と反応する
↓
ラジカル反応が進む
↓
さらに酸化損傷が進む

という負のループが起こり得ます。

ここでキレート処理の意味が出ます。

キレートは、単なる「すっぴん髪づくり」ではありません。

酸化履歴毛では、

次の酸化反応を暴れにくくするための反応場整理です。

特にカラーやブリーチ前、

あるいは縮毛矯正と酸化履歴が複合している髪では、

金属リスクを疑う価値があります。

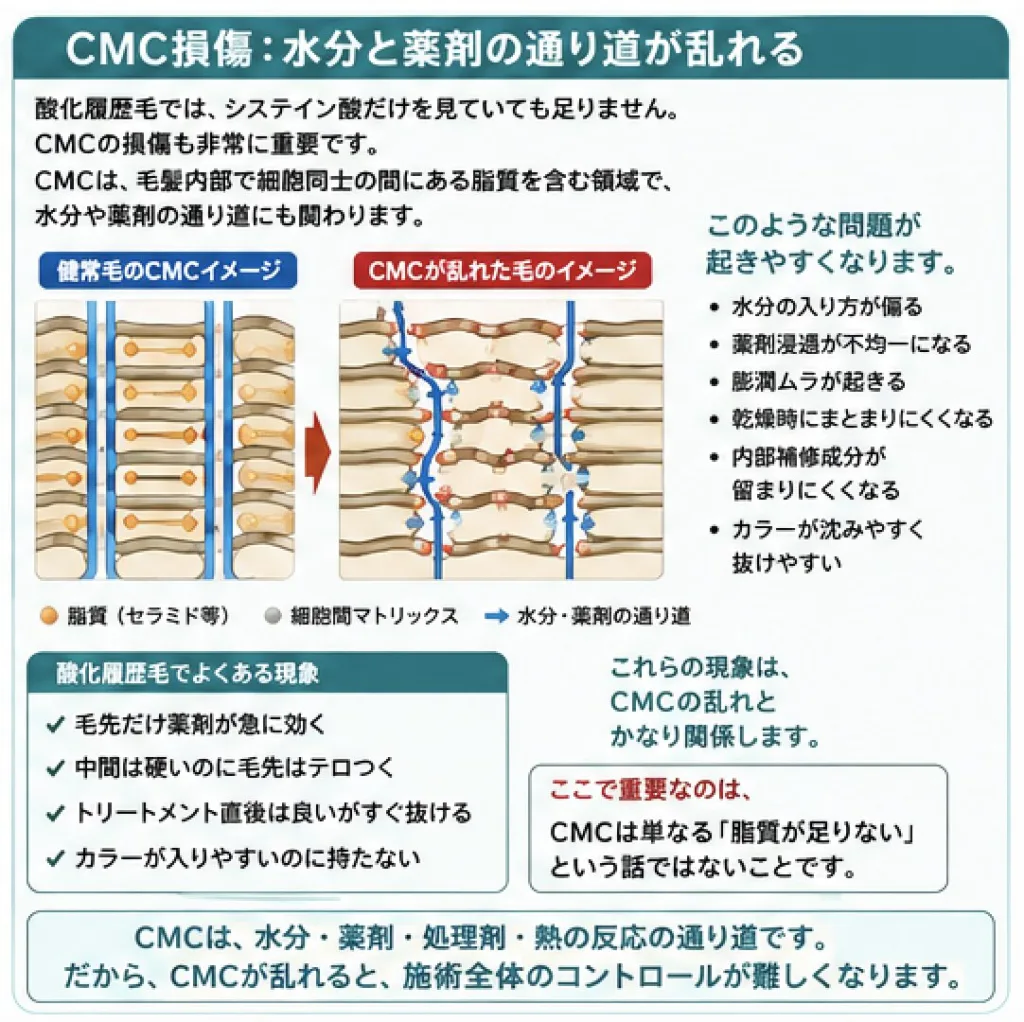

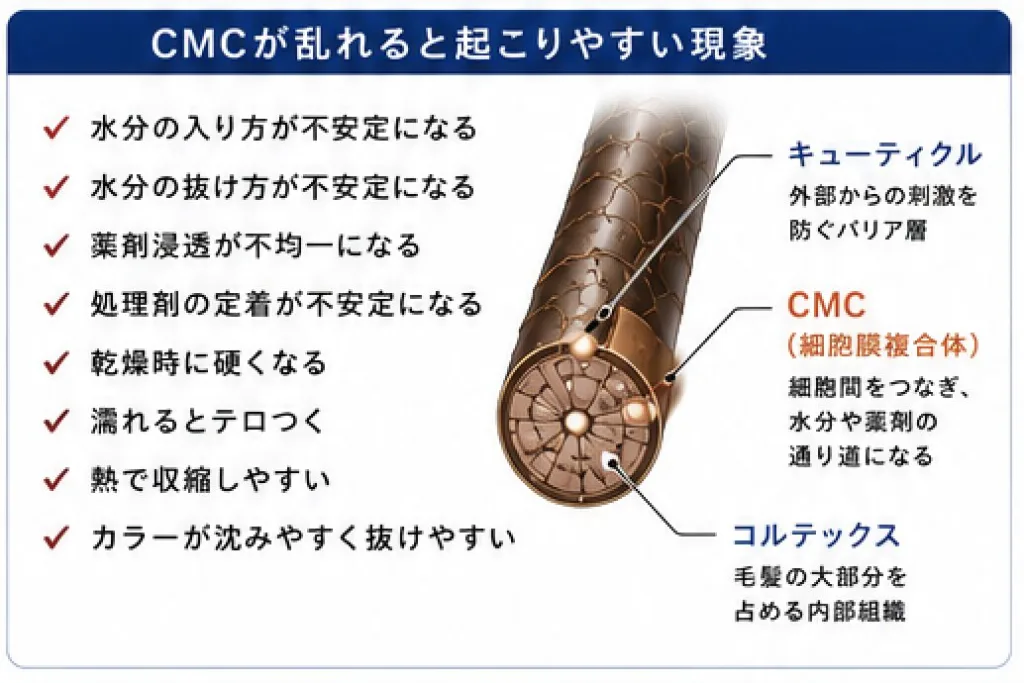

CMC損傷：水分と薬剤の通り道が乱れる

酸化履歴毛では、

システイン酸だけを見ていても足りません。

CMCの損傷も非常に重要です。

CMCは、

毛髪内部で細胞同士の間にある脂質を含む領域で、

水分や薬剤の通り道にも関わります。

このCMCが乱れると、

• 水分の入り方が偏る
• 薬剤浸透が不均一になる
• 膨潤ムラが起きる
• 乾燥時にまとまりにくくなる
• 内部補修成分が留まりにくくなる
• カラーが沈みやすく抜けやすい

といった問題が起きやすくなります。

酸化履歴毛でよくある、

毛先だけ薬剤が急に効く
中間は硬いのに毛先はテロつく
トリートメント直後は良いがすぐ抜ける
カラーが入りやすいのに持たない

という現象は、

CMCの乱れとかなり関係します。

ここで重要なのは、

CMCは単なる「脂質が足りない」という話ではないことです。

CMCは、水分・薬剤・処理剤・熱の反応の通り道です。
だから、CMCが乱れると、施術全体の反応が読みにくくなります。

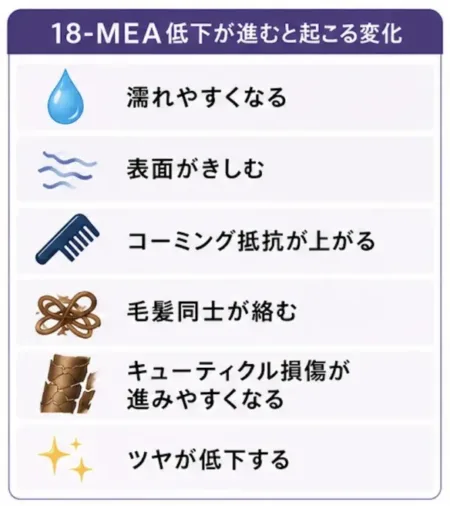

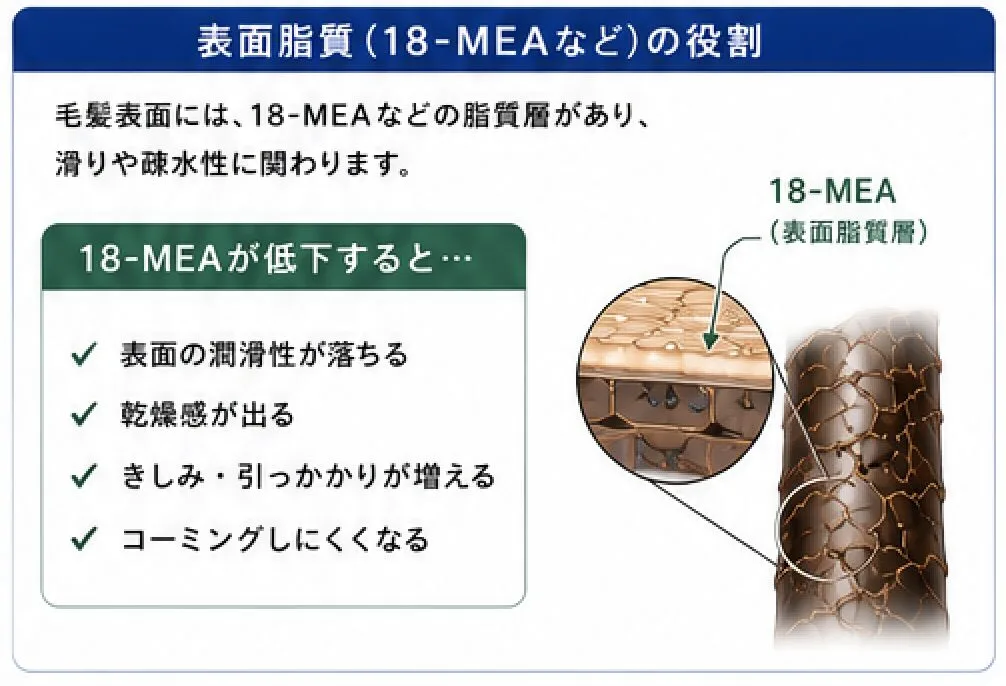

18-MEA低下：表面疎水性と摩擦の変化

毛髪表面には、

18-MEAを含む脂質層が存在し、

毛髪の疎水性や滑りに関わります。

ブリーチやアルカリ処理、洗浄、摩擦、紫外線などによって

この表面脂質が失われると、

毛髪表面は親水化し、

摩擦が増えやすくなります。

18-MEA低下が進むと、

• 濡れやすくなる
• 表面がきしむ
• コーミング抵抗が上がる
• 毛髪同士が絡む
• キューティクル損傷が進みやすくなる
• ツヤが低下する

という変化が出ます。

ここでシステイン酸との関係を整理すると、

• システイン酸：主にSS結合周辺・毛髪内部の酸化痕跡
• 18-MEA低下：主に表面疎水性の低下
• CMC損傷：水分・薬剤移動の乱れ
• カルボニル化：タンパク質全体の酸化変性

です。

つまり、

酸化履歴毛の物性は、

システイン酸だけで説明できません。

システイン酸は重要なサインですが、

実際の手触りや反応は、

複数の損傷が絡んだ総合結果です。

薬剤反応ムラ：同じ髪の中に別々の反応場がある

酸化履歴毛で厄介なのは、

1本の髪の中でも状態が均一ではないことです。

根元、中間、毛先で、

• 酸化履歴
• 還元履歴
• 熱履歴
• カラー履歴
• 金属残留
• 親水化
• CMC損傷
• 表面皮膜
• システイン酸量

が異なります。

その結果、

同じ薬剤を塗っても、

場所によって反応が変わります。

たとえば縮毛矯正では、

• 根元は薬剤が入りにくい
• 中間は硬さが残る
• 毛先は急に膨潤する
• 顔まわりだけ反応が早い
• 表面だけ乾燥硬化している
• 内側は比較的残っている

ということが起きます。

これは、髪がわがままなのではありません。
同じ頭の中に、別々の反応場が共存しているだけです。
いわば、頭上に小国乱立。毛髪界の戦国時代です。

だから酸化履歴毛では、

薬剤を一種類で全体に均一塗布する

という発想が危険になります。

必要なのは、

• 根元と毛先でpHを変える
• 還元剤濃度を変える
• 基材を変える
• 処理剤で先に反応場を整える
• 毛先は保護ではなく制御する
• アイロン温度と水分量を変える
• 2剤酸化の方法も部位で考える

という設計です。

アイロン時に何が起きるか

酸化履歴毛では、

アイロン時の反応も通常毛とは異なります。

システイン酸が増え、

親水化が進み、

CMCが乱れた毛髪は、

水分の抱え方と抜け方が不安定です。

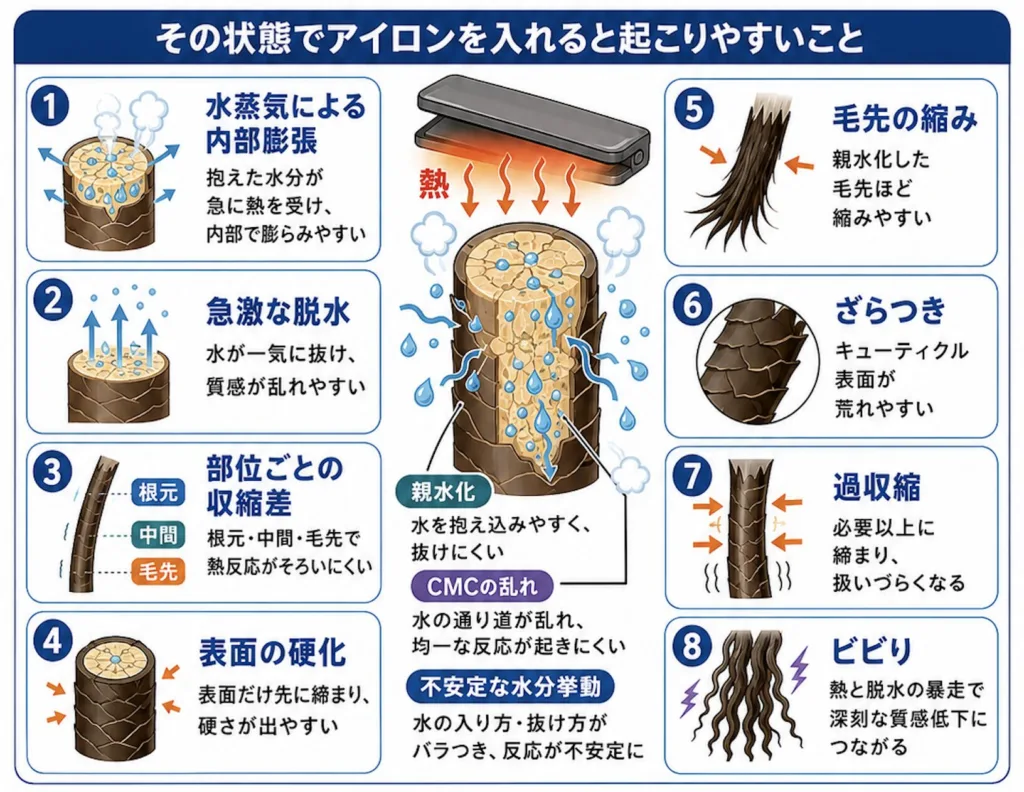

その状態でアイロンを入れると、

• 水蒸気による内部膨張
• 急激な脱水
• 部位ごとの収縮差
• 表面の硬化
• 毛先の縮み
• ざらつき
• 過収縮
• ビビり

が起こりやすくなります。

ここで重要なのは、

低温なら安全

ではないことです。

もちろん温度は重要です。
しかし、酸化履歴毛では温度だけでなく、

• アイロン前の水分量
• 毛髪内部の水分分布
• 事前のドライ状態
• テンション
• スルー速度
• プレート圧
• 処理剤の残り方
• 油分やシリコーンの有無
• 熱履歴

が仕上がりを大きく左右します。

特に親水化した毛先は、

水分を抱えたまま熱を受けると荒れやすい。

逆に乾かしすぎると、硬く締まりすぎることもあります。

つまり、酸化履歴毛のアイロンは、

温度設定

だけではなく、

脱水設計

です。

ここは縮毛矯正で非常に重要です。

酸化履歴毛における処理剤の役割

酸化履歴毛への処理剤は、

補修というより物性制御として考えます。

目的は、

• 親水化しすぎた部分を落ち着かせる
• 水分移動を穏やかにする
• 摩擦を減らす
• 薬剤浸透を均一化する
• 金属の影響を減らす
• 熱処理時の収縮を抑える
• カチオン吸着で表面を整える
• CMC脂質で通り道を整える

です。

ただし、ここでも注意点があります。

処理剤で質感が良くなっても、

毛髪内部の酸化履歴が消えるわけではありません。

だから、処理剤は、

直すためのもの

というより、

暴れさせないためのもの

です。

酸化履歴毛においては、

処理剤の目的を「修復」よりも「反応場の安定化」と考えた方が、

施術設計に落とし込みやすいです。

現場で見るべきチェックポイント

システイン酸を含む酸化履歴毛を読むときは、

次のポイントを見ます。

1. 濡れた時の腰

水を含んだ瞬間にテロつくか。
コーミングで伸びるか。
毛先が痩せて見えるか。

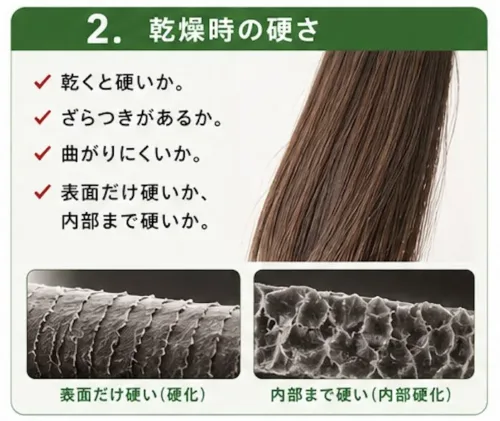

2. 乾燥時の硬さ

乾くと硬いか。
ざらつきがあるか。
曲がりにくいか。
表面だけ硬いか、内部まで硬いか。

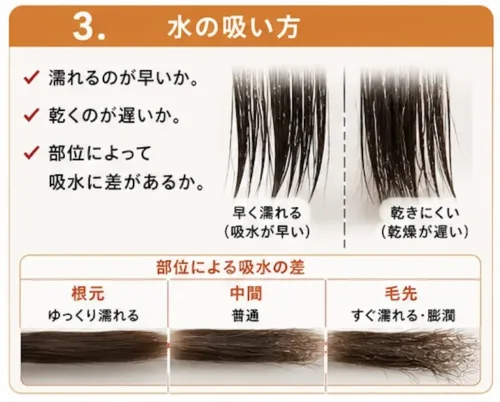

3. 水の吸い方

濡れるのが早いか。
乾くのが遅いか。
部位によって吸水に差があるか。

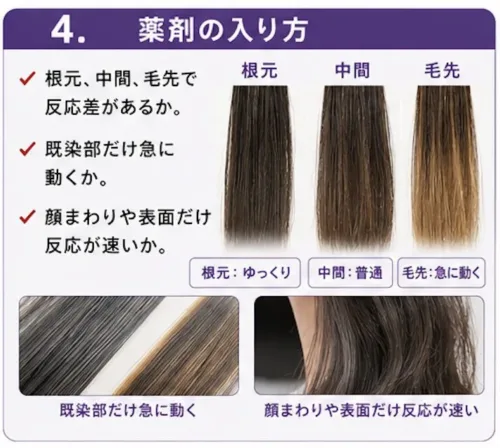

4. 薬剤の入り方

根元、中間、毛先で反応差があるか。
既染部だけ急に動くか。
顔まわりや表面だけ反応が速いか。

5. 処理剤の効き方

トリートメントが乗りやすいか。
しかし持ちにくいか。
重くなるのに毛先は硬いか。

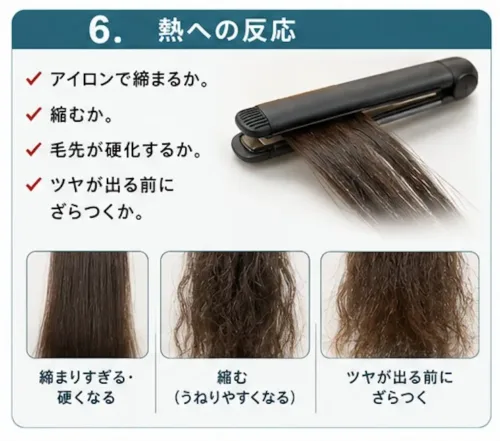

6. 熱への反応

アイロンで締まるか。
縮むか。
毛先が硬化するか。
ツヤが出る前にざらつくか。

これらはすべて、

システイン酸だけで決まるわけではありません。

しかし、

酸化履歴毛を読むうえで重要なサインになります。

システイン酸が増えた毛髪では、

単にSS結合が減るだけではありません。

毛髪は、

• 架橋密度の低下
• 親水化
• 陰イオン化
• 金属保持
• カチオン吸着増加
• CMC損傷
• 18-MEA低下
• カルボニル化
• 水分移動の乱れ
• 熱反応の不安定化

という複数の変化を抱えます。

だから酸化履歴毛は、

単純な「ダメージ毛」ではありません。

酸化履歴毛とは、結合・水分・電荷・脂質・金属・熱反応が変化した髪である。

そして、見るべきなのは、

傷んでいるかどうか

ではなく、

どの物性が、どの方向に変わっているか

です。

濡れるとテロつくのか。
乾くと硬いのか。
水を吸いすぎるのか。
金属を抱えていそうなのか。
処理剤が乗りすぎるのか。
熱で締まるのか、崩れるのか。

この物性の読みができると、

薬剤選定は一段深くなります。

次は、ここからさらに踏み込みます。

金属・過酸化水素・キレートとの関係
酸化履歴毛でなぜキレートが重要なのか。
フェントン反応・フェントン様反応は、毛髪処理でどう考えるべきなのか。
キレートは本当に“汚れ落とし”なのか。
このあたりを、かなり現場寄りに整理していきます。

金属・過酸化水素・キレートとの関係

酸化履歴毛でなぜ“反応場整理”が必要なのか

酸化履歴毛を考えるうえで、

システイン酸・親水化・CMC損傷と並んで重要なのが、

金属イオンです。

美容師の現場では、金属というと、

水道水のミネラル
銅や鉄の残留
硬水
プール
カラートリートメント
ホームカラー履歴
金属塩っぽい残留

のような形で語られることが多いと思います。

ただし、ここで大事なのは、金属そのものが常に悪者ということではありません。

問題は、金属イオンが毛髪内外に残った状態で、過酸化水素やアルカリ、熱、還元処理が重なることです。

特に酸化カラーやブリーチでは過酸化水素を使います。

そのとき毛髪に銅や鉄などの遷移金属が残っていると、酸化反応が局所的に暴れやすくなります。

つまり、酸化履歴毛における金属問題は、単なる「汚れ」ではなく、

次の施術で酸化反応をどれだけ暴れさせるか

に関わる問題です。

だからこそ、キレートは単なる前処理ではありません。

キレートは、酸化履歴毛の反応場を整えるための施術設計である。

酸化履歴毛はなぜ金属を抱えやすいのか

健康毛と酸化履歴毛では、金属イオンの保持しやすさが変わります。

その理由の一つが、毛髪内に増える陰イオン性部位です。

ブリーチや酸化カラー、パーマ、紫外線、アルカリ履歴などによって毛髪が酸化・損傷すると、

• システイン酸由来のスルホン酸基
• グルタミン酸・アスパラギン酸などに由来するカルボキシル基
• 酸化・加水分解で露出した酸性部位
• 損傷によって表面化した結合部位

が増えたり、外部と接触しやすくなったりします。

これらはマイナス電荷を帯びやすく、カルシウム、マグネシウム、銅、鉄などの金属イオンと相互作用しやすくなります。

つまり酸化履歴毛は、ざっくり言えば、

金属が座る椅子が増えた髪

です。

この椅子が増えることで、毛髪は水道水由来のミネラルや環境由来の金属を保持しやすくなります。

ただし、ここで注意したいのは、すべての金属が同じ問題を起こすわけではないことです。

カルシウムやマグネシウムは、主に硬さ、きしみ、ざらつき、薬剤浸透のムラに関わりやすい。

一方、銅や鉄のような遷移金属は、過酸化水素と関わることでラジカル反応に関与しやすい。

つまり金属問題は、

• ミネラル付着による物理的・感触的な問題
• 遷移金属による酸化反応の暴走リスク

を分けて考える必要があります。

ここをごちゃ混ぜにすると、キレートの意味がぼやけます。

金属イオンとラジカル反応：フェントン反応・フェントン様反応

酸化施術において特に注意したいのが、過酸化水素と金属イオンの組み合わせです。

代表的なのがフェントン反応です。

フェントン反応は、簡略化すると、

鉄イオン
＋
過酸化水素
↓
ヒドロキシルラジカルなどの高反応性種が生じる

という反応です。

厳密には鉄イオンを中心とした反応をフェントン反応と呼びます。

一方、銅など他の遷移金属が過酸化水素と関わって似たようなラジカル反応を進める場合は、フェントン様反応と呼ぶ方が正確です。

簡単にまとめるなら、

フェントン反応・フェントン様反応とは、毛髪に残った遷移金属が過酸化水素と反応し、酸化力の強いラジカルを発生させる可能性のある反応である。

という理解で十分です。

この反応で問題になるのが、ヒドロキシルラジカルです。

ヒドロキシルラジカルは非常に反応性が高く、近くにあるタンパク質、脂質、色素などと反応しやすい。

毛髪で起これば、

• ケラチンタンパクの酸化
• シスチン結合の過酸化
• システイン酸生成
• 脂質酸化
• CMC損傷
• 表面疎水性低下
• ざらつき
• 強度低下

につながる可能性があります。

ここが重要です。

通常の酸化カラーやブリーチでも、毛髪には負荷があります。

そこに金属イオンが絡むと、酸化反応が局所的に強くなる可能性がある。

つまり、全体が均一に傷むのではなく、

金属が多く残った部分だけ、酸化が余計に暴れる

ということが起こり得ます。

これが、毛先だけ異常に荒れる、顔まわりだけ反応が速い、部分的にざらつく、色が変に濁る、といった現象の背景にある可能性があります。

酸化の小火が、金属を見つけた瞬間に火花大会を始める。そんなイメージです。

なぜ酸化履歴毛では負のループが起きるのか

酸化履歴毛では、次のようなループが起きる可能性があります。

1. 酸化カラーやブリーチで毛髪が酸化する
2. システイン酸やカルボキシル基などの陰イオン性部位が増える
3. 金属イオンを保持しやすくなる
4. 次回の酸化施術で、金属イオンと過酸化水素が反応する
5. ラジカル反応が助長される
6. さらにタンパク質や脂質が酸化される
7. さらに金属を抱えやすい毛髪になる

これが、酸化履歴毛における負のループです。

つまり、酸化カラーやブリーチを繰り返す髪では、

酸化によって金属を抱えやすくなる
金属によって次の酸化が暴れやすくなる
その結果、さらに酸化履歴が深くなる

という循環が起こり得ます。

ここで重要なのは、金属は“後からついた汚れ”であると同時に、次の酸化施術の反応性を変える因子でもあるということです。

だから、ハイトーン毛や反復カラー毛、白髪染め反復毛、セルフカラー履歴毛では、金属リスクを軽視しない方が良いです。

特に、

• 毎月カラーしている
• 毛先が硬い
• 濡れるとテロつく
• カラーが濁りやすい
• ブリーチの抜けが悪い
• 矯正で毛先が急に動く
• アイロン後に毛先が硬化する
• トリートメントが重く乗る
• でも数日でざらつく

こうした髪では、酸化履歴と金属保持の両方を疑う価値があります。

カルシウム・マグネシウムと、銅・鉄は分けて見る

金属イオンとひとまとめに言っても、現場での意味は違います。

カルシウム・マグネシウム

カルシウムやマグネシウムは、硬水や水道水由来で関わることがあります。

これらは、

• きしみ
• ざらつき
• ごわつき
• 薬剤のなじみにくさ
• 処理剤の乗り方
• 洗浄後の硬さ

などに関係しやすいです。

特に酸化履歴毛では、陰イオン性部位が増えているため、カルシウムやマグネシウムが残りやすくなる可能性があります。

その結果、髪が硬く感じたり、薬剤や処理剤のなじみが悪くなったりすることがあります。

銅・鉄

銅や鉄は、過酸化水素との相性が重要です。

これらは遷移金属であり、酸化還元反応に関与しやすい。
過酸化水素と重なると、フェントン反応・フェントン様反応によってラジカル生成が進む可能性があります。

つまり、

• カルシウム・マグネシウム：主に感触・硬さ・付着・なじみの問題
• 銅・鉄：酸化反応を暴れさせるリスク

と分けて見ると整理しやすいです。

もちろん実際の髪では、これらが混ざって存在します。
現場は教科書みたいにラベルを貼って並んではくれません。髪はいつも闇鍋です。

だからこそ、キレート処理や前処理の目的を明確にする必要があります。

キレートとは何をしているのか

キレートとは、金属イオンを捕まえて安定化し、毛髪や水中から除去・不活性化しやすくする考え方です。

美容室で使われるキレート系成分には、たとえば、

• EDTA
• EDDS
• クエン酸
• フィチン酸
• グルコン酸
• ポリリン酸
• 一部のアミノ酸系・有機酸系成分

などがあります。

ただし、キレート剤にはそれぞれ得意不得意があります。

• どの金属に強いか
• pH条件で働きやすいか
• 毛髪への負担はどうか
• 洗浄剤との相性
• カラーや矯正前に使いやすいか
• 残留しにくいか
• 金属を捕まえたあと流せるか

が異なります。

だから、キレートは何でも良いわけではありません。

たとえば、強力に金属を捕まえるものでも、施術前に残りすぎると薬剤反応や質感に影響する可能性があります。
逆に穏やかなものは安全でも、金属除去力が弱い場合があります。

こう考えると分かりやすいです。

キレート剤は“金属を消す魔法”ではなく、“金属の反応性を下げるための設計材料”である。

ここを押さえると、キレートシャンプーや前処理の使い方が変わります。

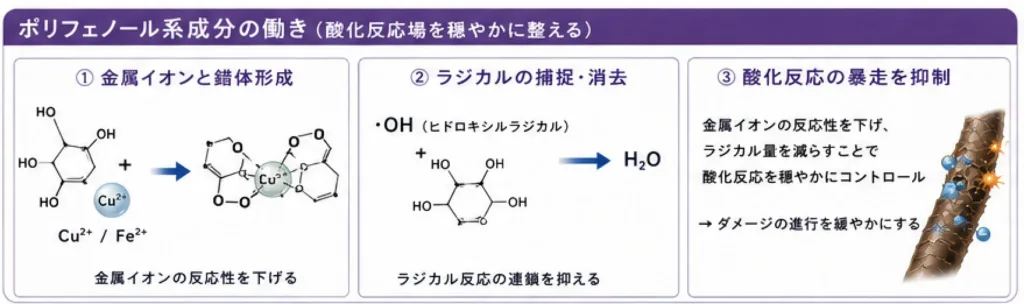

ポリフェノール系成分の意味合い

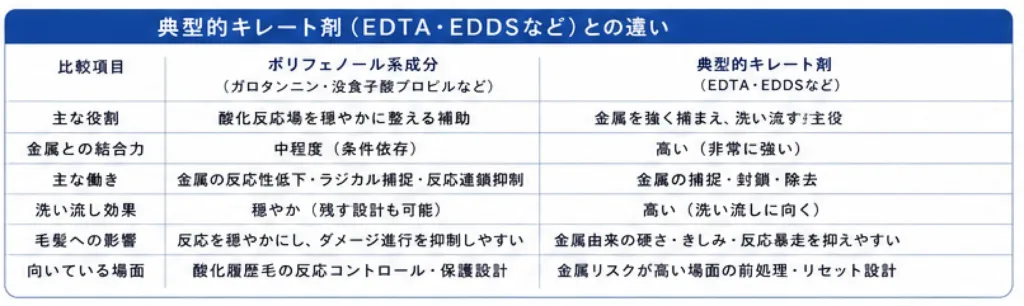

ガロタンニンや没食子酸プロピルのようなポリフェノール系・フェノール系成分は、EDTAやEDDSのような典型的キレート剤とは少し位置づけが異なります。

これらは金属を強く捕まえて洗い流すための主役というより、フェノール性水酸基を介して鉄や銅などの金属イオンと錯体を形成したり、ラジカルを捕捉したりすることで、酸化反応場を穏やかに整える補助成分として考えると理解しやすいです。

特に酸化履歴毛では、システイン酸やカルボキシル基などの陰イオン性部位が増え、金属イオンを保持しやすい状態になっています。そこに過酸化水素が重なると、金属イオンを介したフェントン反応・フェントン様反応によってラジカル生成が進み、ケラチン酸化や脂質酸化が進みやすくなる可能性があります。

このときポリフェノール系成分は、金属イオンの反応性を下げたり、ラジカル反応の連鎖を抑えたりすることで、酸化反応の暴走を抑える方向に働く可能性があります。

ただし、ポリフェノールは条件によっては金属の酸化還元反応に関与し、逆に酸化反応を進める側に働く場合もあります。したがって「ポリフェノール＝常に抗酸化」「ポリフェノール＝強力なキレート剤」と単純化するのではなく、金属・pH・過酸化水素・毛髪履歴との関係で働き方が変わる酸化反応場の調整成分として扱うのが適切です。

キレートは“汚れ落とし”ではなく“反応場整理”

ここが今回の核心です。

一般的にはキレート処理は、

髪の不純物を取る
すっぴん髪にする
ミネラルを除去する

と説明されることが多いです。

もちろん、それも間違いではありません。

しかし、専門向けに考えるなら、それだけでは浅いです。

酸化履歴毛におけるキレートの本当の意味は、

次の薬剤反応を読みやすくすること

です。

特に酸化カラーやブリーチ前では、

• 金属イオンによるラジカル反応を抑える
• 過酸化水素反応の暴走を減らす
• 部位ごとの酸化ムラを減らす
• 色の濁りを減らす
• ブリーチの抜けムラを減らす
• タンパク質酸化の局所進行を抑える

という意味があります。

縮毛矯正前でも、

• 金属付着による硬さを減らす
• 毛先の反応ムラを減らす
• 処理剤や薬剤のなじみを整える
• 酸化履歴毛の過剰反応を読みやすくする
• アイロン時の硬化やざらつきリスクを下げる

といった意味があります。

つまり、キレートは、

洗うため
ではなく
反応を整えるため

に使うものです。

ここを理解すると、前処理の価値はかなり上がります。

キレート処理をするべき髪

すべてのお客様に毎回強いキレート処理が必要なわけではありません。
しかし、以下のような髪では検討する価値があります。

1. ブリーチ履歴毛

ブリーチ毛はシステイン酸やカルボキシル基などの酸性部位が増えやすく、金属を抱えやすい状態になっている可能性があります。

次回ブリーチやオンカラーの前には、金属リスクを見ておく価値があります。

2. 白髪染め反復毛

毎月のカラーで酸化履歴が積み重なり、金属保持性が上がっている可能性があります。

暗く見えても、内部は酸化深度が深い場合があります。

3. セルフカラー履歴毛

市販カラーは既染部への重なりや放置時間が読みにくく、金属や残留物の影響も推測しづらいです。

縮毛矯正前には特に注意です。

4. カラートリートメント・塩基性カラー履歴毛

製品によっては、カチオン性成分、染料、皮膜、金属系残留などが複雑に残ることがあります。

薬剤反応や色の濁りに影響する可能性があります。

5. 硬水・プール・井戸水などの環境履歴

水由来のミネラルが多い環境では、カルシウム・マグネシウム・銅・鉄などの付着を疑います。

6. 矯正とカラーの複合履歴毛

還元・酸化・アルカリ・熱の履歴が重なっている髪では、金属の有無で反応がさらに読みづらくなります。

この場合、キレートはかなり重要な反応場整理になります。

キレート処理の注意点

キレートは便利ですが、万能ではありません。

1. やりすぎると質感が硬く感じることがある

金属や皮膜が取れることで、髪本来のダメージが露出し、質感が一時的に硬く感じることがあります。

これは、

キレートで傷んだ

というより、

隠れていた酸化履歴が見えるようになった

場合もあります。

2. すべての金属を完全に取れるわけではない

金属の種類、付着状態、毛髪内部への入り込み、キレート剤の種類、pH、時間によって除去効率は変わります。

3. キレート後の毛髪は薬剤が入りやすくなることがある

付着物やミネラルが取れると、薬剤のなじみが変わります。
そのため、キレート後は薬剤反応がいつもより素直に出ることがあります。

つまり、キレートしたから安全、ではありません。

キレート後こそ、薬剤パワーを再評価する

必要があります。

4. 施術目的に合わせる必要がある

カラー前、ブリーチ前、縮毛矯正前、トリートメント前では、求めるキレートの強さやpH、残留性が変わります。

一律で同じ処理をするのではなく、目的に応じて設計します。

縮毛矯正前のキレートの意味

縮毛矯正前にキレートを使う意味は、カラー前とは少し違います。

カラーやブリーチ前のキレートは、主に過酸化水素反応を整える目的が強いです。

一方、縮毛矯正前では、

• 金属による硬さを減らす
• 薬剤の浸透ムラを減らす
• 皮膜やミネラルによる反応阻害を減らす
• 毛先の過剰反応を読みやすくする
• 既酸化毛の反応場を整える

という意味があります。

特に酸化履歴毛では、金属や残留物があると、還元剤の入り方や膨潤の仕方が読みにくくなります。

たとえば、

• 表面は硬くて薬剤が入りにくい
• 内部は親水化していて急に動く
• 毛先だけミネラルや皮膜で硬い
• キレート後に一気に薬剤が入りやすくなる

ということが起きます。

そのため、縮毛矯正前のキレートは、単に「汚れを落とす」ではなく、

還元・膨潤・熱処理の前に、毛髪の反応ムラを減らす準備

として考えるとよいです。

カラー前・ブリーチ前のキレートの意味

カラーやブリーチ前では、キレートの意味はさらに明確です。

過酸化水素を使う施術では、金属イオンが残っていると、フェントン反応・フェントン様反応によってラジカル反応が進みやすくなる可能性があります。

そのため、カラー前・ブリーチ前のキレートには、

• ラジカル反応の暴走リスクを下げる
• 色の濁りを減らす
• ブリーチの抜けムラを減らす
• 過酸化水素の無駄な消費を減らす
• 局所的なケラチン酸化を抑える
• 仕上がりの均一性を上げる

という意味があります。

もちろん、キレートすれば絶対に傷まないわけではありません。
ただし、酸化反応場を整えることで、酸化施術の読みやすさは上がります。

特にハイトーン施術では、これはかなり重要です。

キレート後に必要なこと

キレート処理をした後は、それで終わりではありません。

むしろ、キレート後の髪は一時的に“素の状態”に近づくため、処理剤設計が重要になります。

キレート後に考えるべきことは、

• 必要ならCMC脂質を補う
• 親水化した毛先を落ち着かせる
• カチオン成分で摩擦を整える
• pHを整える
• 薬剤パワーを再調整する
• アイロン前の水分量を見直す
• カラーなら発色と沈み込みを再評価する

です。

特に酸化履歴毛では、金属や皮膜が取れたことで、本来の親水化・テロつき・空洞感が見えやすくなることがあります。

だから、キレートは単独で完成する処理ではなく、

キレート
↓
反応場確認
↓
処理剤設計
↓
薬剤設計

の流れで考える必要があります。

ここを間違えると、

キレートしたら髪が硬くなった
キレートしたら薬剤が効きすぎた
キレートしたら毛先が怖くなった

ということがあります。

それはキレートが悪いというより、キレート後の設計をしていないことが原因です。

扉を開けたら、部屋の中が散らかっていた。
キレートは扉を開けただけです。片付けはその後に必要です。

現場での実践フロー

酸化履歴毛で金属リスクを疑う場合、現場では以下の流れが使いやすいです。

1. 履歴確認

• ブリーチ履歴
• 白髪染め周期
• セルフカラー履歴
• カラートリートメント履歴
• プール
• 硬水地域
• 井戸水
• 毎日のアイロン
• ホームケア剤

まず、金属や残留の可能性を聞きます。

2. 触診

• 毛先の硬さ
• ざらつき
• 濡れた時のテロつき
• 乾燥時のごわつき
• コームの引っかかり
• 表面と内側の差

酸化履歴と金属付着は、質感に出ることがあります。

3. キレート判断

カラー・ブリーチ前なら、金属リスクがある髪はキレートを検討。
縮毛矯正前なら、薬剤反応ムラを減らす目的で検討。

4. キレート後の再診断

ここが重要です。

キレート前と後で、

• 柔らかくなったか
• 逆に硬さが出たか
• 水の吸い方が変わったか
• 毛先のテロつきが見えたか
• 表面のざらつきが減ったか
• 薬剤が入りそうか

を再確認します。

5. 薬剤・処理剤設計

キレート後の髪に合わせて、

• pH
• 還元剤濃度
• アルカリ量
• 基材
• 処理剤
• アイロン水分量
• 2剤酸化
• 後処理

を調整します。

つまり、キレートは施術前の一手ではなく、診断を更新するための工程でもあります。

酸化履歴毛では、システイン酸やカルボキシル基などの陰イオン性部位が増え、金属イオンを保持しやすくなる可能性があります。

その状態で過酸化水素を使うと、銅や鉄などの遷移金属が関与し、フェントン反応・フェントン様反応によってラジカル生成が助長されることがあります。

その結果、

• ケラチン酸化
• システイン酸生成
• カルボニル化
• 脂質酸化
• CMC損傷
• 表面疎水性低下
• 質感悪化
• 反応ムラ

が進みやすくなる可能性があります。

だから、キレートは単なる汚れ落としではありません。

キレートとは、金属を介した酸化反応の暴走を抑え、薬剤反応を読みやすくするための反応場整理である。

特にブリーチ、酸化カラー、白髪染め反復毛、セルフカラー履歴毛、縮毛矯正との複合履歴毛では、金属リスクを含めた診断が重要です。

そして、最も大事なのはこれです。

キレートしたから安全なのではない。
キレート後の髪を再診断し、そこから薬剤設計を組み直すことが重要である。

酸化履歴毛の施術は、薬剤を塗る前から勝負が始まっています。

髪の中の金属たちを静かに退席させてから、本番の薬剤劇場を始める。これが、事故率を下げるための地味だけど強い一手です。

次は、ここからさらに酸化ダメージの指標を広げます。

システイン酸とカルボニル化

システイン酸がSS結合周辺の酸化痕跡だとすれば、カルボニル化はタンパク質全体の酸化変性です。

“SS結合の不可逆的な酸化変化”と“タンパク質全体の酸化変性”を分けて考えることで、酸化履歴毛の硬さ・ごわつき・脆さがさらに見えてきます。

システイン酸とカルボニル化

“SS結合周辺の酸化痕跡”と“タンパク質全体の酸化変性”を分けて考える

ここまで、システイン酸を中心に酸化履歴毛を見てきました。

システイン酸は、毛髪ケラチン中のシスチン結合、つまりSS結合が酸化的に変化した痕跡です。ブリーチ処理では、ケラチン繊維中のジスルフィド結合が酸化的に切断され、システイン酸が生成することが知られています。赤外分光法による評価でも、ブリーチ時間に応じたシステイン酸生成が確認されています。

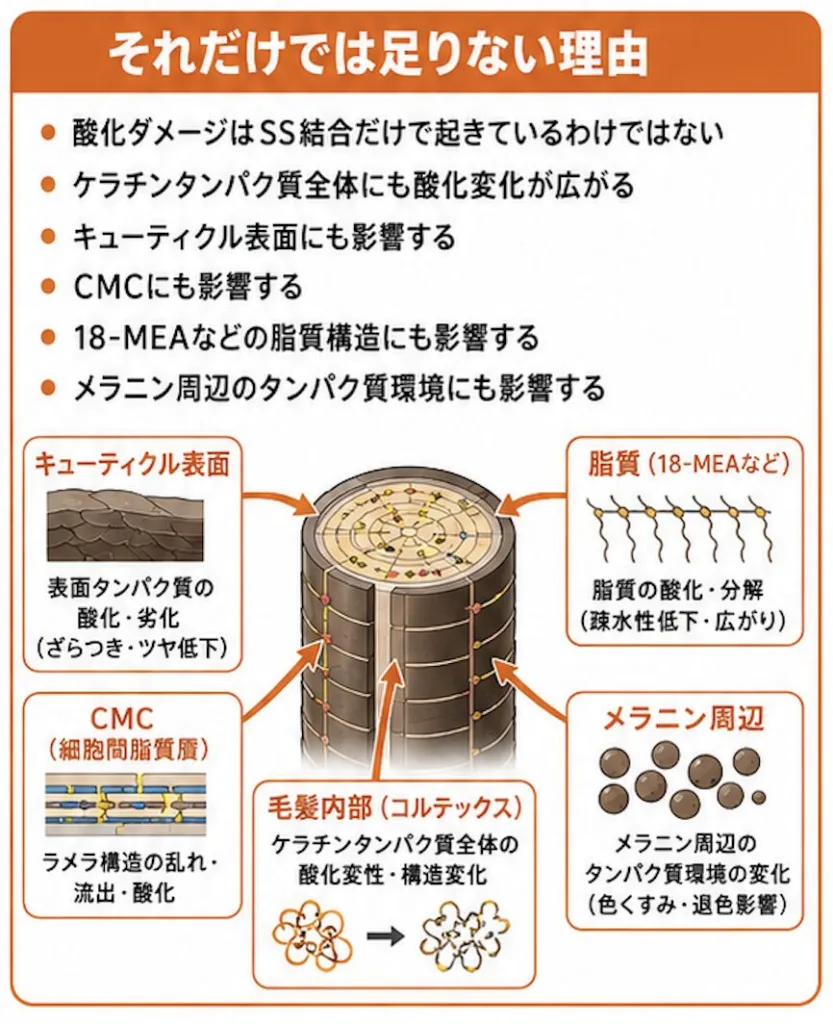

ただし、酸化履歴毛をシステイン酸だけで語ると、少し視野が狭くなります。

なぜなら、毛髪の酸化ダメージはSS結合だけで起きているわけではないからです。

ケラチンタンパク質全体、キューティクル表面、CMC、18-MEAなどの脂質構造、さらにはメラニン周辺のタンパク質環境にも酸化変化は広がります。

そこで重要になるのが、タンパク質カルボニル化です。

今回は、

システイン酸 ＝ SS結合周辺の酸化痕跡
カルボニル化 ＝ タンパク質全体に広がる酸化変性

として整理していきます。

この2つを分けて考えることで、酸化履歴毛の硬さ・ごわつき・脆さ・熱反応の読みづらさが、より立体的に見えてきます。

システイン酸は“硫黄酸化”の指標

システイン酸は、主にシスチン結合の硫黄部分が強く酸化された結果として考えます。

美容師目線では、システイン酸は次のような意味を持ちます。

• SS結合の一部が酸化的に失われた痕跡
• スルホン酸基由来の陰イオン性部位の増加
• 親水化の進行
• 金属イオン保持性の変化
• カチオン成分の吸着性変化
• 還元・酸化・熱処理への余力低下

つまりシステイン酸は、毛髪の中でも特にSS結合周辺の酸化状態を読むための重要なマーカーです。

ただし、ここで大切なのは、

システイン酸が多い ＝ 酸化ダメージの一部が進んでいる

であって、

システイン酸だけで髪の全ダメージが説明できる

ではないことです。

実際、毛髪の酸化変化では、システインやシスチン以外にも、プロリン、スレオニン、アルギニン、リジン、ペプチド結合などが酸化対象になります。2025年の毛髪研究でも、システイン酸だけでなくタンパク質カルボニル化を比較することで、化学酸化・UV酸化による毛髪損傷をより広く追える可能性が示されています。

つまり、システイン酸は重要です。

でも、それだけでは髪全体の酸化変性を見切れません。

ここにカルボニル化を見る意味があります。

カルボニル化とは何か

カルボニル化とは、タンパク質中のアミノ酸側鎖などが酸化され、アルデヒド基やケトン基のようなカルボニル基を持つ状態になる酸化変性です。

一般的なタンパク質酸化では、プロリン、アルギニン、リジン、スレオニンなどの側鎖が酸化され、カルボニル誘導体を形成しやすいことが知られています。金属触媒性酸化によって、これらのアミノ酸側鎖にカルボニル誘導体が生じることも説明されています。

毛髪で考えるなら、カルボニル化は、

ケラチンタンパク質全体に起こる酸化変性

です。

システイン酸がSS結合周辺の変化だとすれば、カルボニル化はもっと広く、タンパク質全体の酸化ストレスを反映します。

たとえるなら、

• システイン酸：柱のボルト部分が酸化で変質した痕跡
• カルボニル化：柱そのものや梁、壁材まで酸化で硬く脆くなった状態

です。

ここで「焦げ跡」という比喩を使うなら、

システイン酸はSS結合周辺の酸化跡。
カルボニル化はタンパク質全体に広がる焦げ跡。

なぜカルボニル化を見る必要があるのか

酸化履歴毛で起きる現象には、システイン酸だけでは説明しきれないものがあります。

たとえば、

• 乾くと独特に硬い
• ごわつく
• しなやかさがない
• 熱で締まりすぎる
• 触るとプラスチックっぽい
• 濡れると弱いのに、乾くと硬い
• 処理剤が乗っても柔らかさが続かない
• 表面だけでなく芯の硬さがある

こういう質感です。

システイン酸は、SS結合の酸化や親水化、陰イオン化を考えるうえで重要です。

しかし、乾燥時の硬さやタンパク質全体の変性を考えるときは、カルボニル化の視点が加わると理解しやすくなります。

2025年の研究では、システイン酸とタンパク質カルボニル化の両方が化学酸化・光酸化による毛髪損傷マーカーとして比較され、タンパク質カルボニル化は毛髪繊維の物理的特徴や損傷局在の理解にも関わる指標として検討されています。

つまり、システイン酸はSS結合周辺の酸化を見る。
カルボニル化はタンパク質全体の酸化変性を見る。

この両方を持っておくと、酸化履歴毛の診断がかなり深くなります。

酸化履歴毛の硬さは“乾燥”だけではない

美容の現場では、硬い髪を見ると、

乾燥している
保湿が足りない
トリートメントが必要

と考えがちです。

もちろん、それも一部正しいです。

しかし酸化履歴毛の硬さは、単なる水分不足ではありません。

酸化履歴毛の硬さには、少なくとも以下が関係します。

• システイン酸増加による親水化・陰イオン化
• SS結合密度の低下
• タンパク質カルボニル化
• キューティクル損傷
• CMC脂質の乱れ
• 18-MEA低下による表面疎水性低下
• 金属イオンの付着
• 熱履歴による不均一な収縮
• タンパク質流出による内部密度低下

つまり、硬さの正体は、

水が足りない

ではなく、

タンパク質・脂質・電荷・水分移動・熱履歴が乱れた結果

です。

ここを間違えると、保湿成分ばかり足してしまいます。

しかし、親水化した酸化履歴毛に保湿を入れすぎると、

• 乾きにくい
• 重い
• ベタつく
• でも毛先は硬い
• アイロンで締まりにくい
• カラーが沈みやすい

という状態になります。

酸化履歴毛に必要なのは、単純な保湿ではありません。

必要なのは、水分移動と表面摩擦、内部構造の安定化です。

保湿だけで攻めると、髪の中で水分たちが居座り、仕上がりのキレが鈍ります。水分会議が長引く髪です。

カルボニル化と熱反応

カルボニル化が進んだタンパク質は、酸化によって構造変化を受けています。

これは毛髪の熱反応にも関係します。

縮毛矯正やアイロン処理では、毛髪内部の水分状態、ケラチン構造、SS結合、塩結合、水素結合、CMC、脂質、熱履歴が複合して仕上がりを決めます。

酸化履歴毛では、すでにタンパク質が酸化変性しているため、熱での反応が通常毛と異なることがあります。

現場では、たとえば、

• 低温でも硬くなる
• 高温で一気に縮む
• アイロン後に毛先がざらつく
• ツヤは出るが柔らかさがない
• 熱で締まるというより、固まる
• 仕上がり直後はよくても数日後に硬さが戻る

という形で出ます。

ここで見るべきなのは、

熱が強すぎたかどうか

だけではありません。

もちろん温度は重要です。

しかし、酸化履歴毛では、

• タンパク質全体がどれだけ酸化変性しているか
• CMCがどれだけ水分移動を制御できるか
• 18-MEAがどれだけ表面摩擦を抑えられるか
• 金属が熱・酸化反応にどう絡むか
• 水分がどこに残っているか

まで見ます。

つまり、熱処理は温度ではなく、酸化履歴毛の熱耐性の読みです。

システイン酸とカルボニル化の違い

ここで一度、両者を整理します。

このように分けると、かなり分かりやすいです。

システイン酸は、酸化履歴毛の結合側のサイン。
カルボニル化は、酸化履歴毛のタンパク質側のサイン。

どちらも酸化ダメージですが、見ている場所が違います。

システイン酸だけで診断すると何が抜けるか

システイン酸だけを見ていると、

• SS結合がどれだけ酸化されたか
• 親水化がどれくらい進んだか
• 陰イオン性部位が増えたか
• 金属を抱えやすいか

は考えやすくなります。

しかし、以下は抜けやすいです。

• タンパク質全体の硬化感
• UVや日常酸化による表面変性
• 乾燥時のごわつき
• 熱での硬化
• 光老化的な質感変化
• 表面と内部の酸化局在の違い

毛髪表面の酸化や紫外線による変化では、カルボニル化の視点がかなり重要になります。UVA照射を受けた毛髪でカルボニル化タンパク質を検出・定量する研究もあり、カルボニル化は都市環境や光酸化による毛髪ダメージ評価の指標として扱われています。

つまり、システイン酸はかなり強い指標ですが、万能レンズではないということです。

髪の酸化履歴を見るには、レンズを2枚持つ。
1枚目がシステイン酸。
2枚目がカルボニル化です。

18-MEA・CMC・脂質酸化との関係

酸化履歴毛の物性を考えるなら、システイン酸とカルボニル化に加えて、18-MEAとCMCも外せません。

18-MEAは毛髪表面の疎水性や滑りに関わる脂質層の重要要素です。日常のウェザリングや酸化ブリーチなどの化学処理は、毛髪表面の疎水性を大きく低下させると報告されています。

ブリーチ後には毛髪脂質の損失が見られ、酸化的損傷によって脂質が失われることも示されています。

これを美容師目線で整理すると、

• システイン酸：SS結合周辺の酸化
• カルボニル化：タンパク質全体の酸化
• 18-MEA低下：表面疎水性の低下
• CMC損傷：水分・薬剤移動の乱れ
• 脂質酸化：柔軟性・滑り・バリア性の低下

です。

酸化履歴毛のごわつきは、これらが重なった結果です。

だから、処理剤設計も単純に、

ケラチンを入れる
保湿する
シリコーンを乗せる

だけでは不十分です。

必要なのは、

• タンパク質変性を見て補強する
• 脂質不足を見てCMCを補う
• 表面疎水性を見て摩擦を下げる
• 親水化を見て水分移動を整える
• 金属を見て酸化反応場を整える

という複合設計です。

施術設計でどう活かすか

システイン酸とカルボニル化を分けて考えると、施術判断が変わります。

1. 還元設計

システイン酸が多いと推測される髪では、SS結合の酸化変化が進んでいる可能性があります。

この場合、還元剤を強くすれば動く、ではありません。

むしろ還元できる余白が少なく、膨潤や熱で崩れやすい可能性があります。

2. 熱設計

カルボニル化や脂質損傷が進んだ髪では、熱で柔らかく整えるより、硬く締まりやすいことがあります。

そのため、温度だけではなく、

• 水分量
• テンション
• スルー速度
• プレート圧
• 処理剤の残り方
• 乾かし込み

を見る必要があります。

3. 処理剤設計

システイン酸毛には、カチオン吸着・CMC脂質・キレート・疎水化が重要です。

カルボニル化が疑われる髪では、単なる保湿よりも、

• 摩擦低減
• 表面柔軟化
• タンパク質補助
• 脂質補完
• 熱保護
• 抗酸化設計

が必要になります。

4. カラー設計

酸化履歴が深い髪では、色が沈みやすく抜けやすいです。

システイン酸による陰イオン化、CMC損傷、タンパク質流出、金属保持が絡むためです。

そのため、既染部には薬剤パワーを下げるだけではなく、沈み込みや色ムラを見越した処方が必要です。

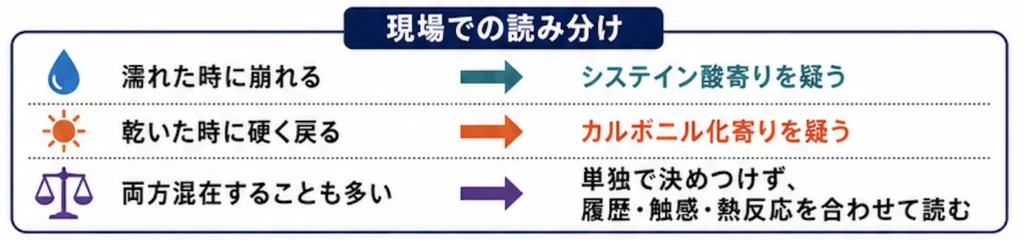

現場での見分け方

システイン酸とカルボニル化を現場で直接測ることはできません。
しかし、兆候はあります。

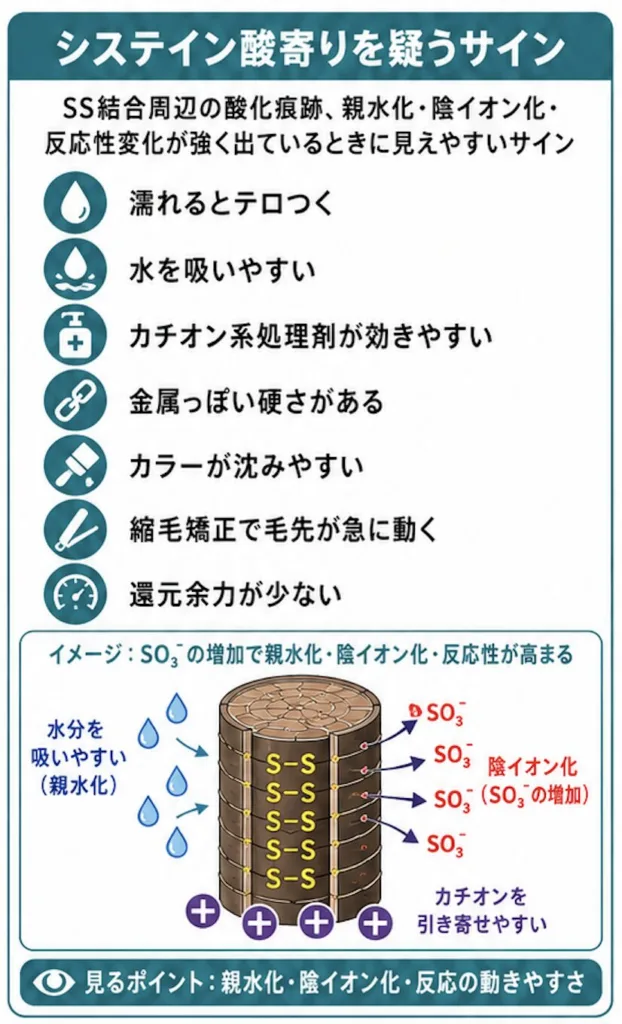

システイン酸寄りを疑うサイン

• 濡れるとテロつく
• 水を吸いやすい
• カチオン系処理剤が効きやすい
• 金属っぽい硬さがある
• カラーが沈みやすい
• 縮毛矯正で毛先が急に動く
• 還元余力が少ない

カルボニル化・タンパク質酸化寄りを疑うサイン

• 乾くと芯が硬い
• ごわつきが戻りやすい
• 熱でプラスチックっぽく締まる
• 柔らかさが出にくい
• 処理剤直後は良いが、数日後に硬さが戻る
• 表面が乾いた紙のようにざらつく
• UV・高温アイロン・長期カラー履歴がある

もちろん、実際の毛髪では両方が混在しています。

酸化履歴毛は、きれいに「システイン酸型」「カルボニル化型」と分かれているわけではありません。

でも、どちらの要素が強そうかを読むことで、施術設計の方向が見えます。

システイン酸は、酸化履歴毛を読むうえで非常に重要な指標です。

しかし、システイン酸だけで毛髪酸化ダメージ全体を説明することはできません。

毛髪の酸化ダメージには、

• SS結合周辺の酸化
• タンパク質全体の酸化変性
• 脂質酸化
• 表面疎水性低下
• CMC損傷
• 金属イオンの関与
• UV・熱・日常摩擦の蓄積

が重なります。

その中で、

システイン酸はSS結合周辺の酸化痕跡。
カルボニル化はタンパク質全体の酸化変性。

この2つを分けて考えることで、酸化履歴毛の見方がかなり深くなります。

濡れるとテロつくのは、SS結合密度低下・親水化・CMC損傷が関係している可能性がある。

乾くと硬いのは、タンパク質酸化・脂質損傷・表面摩擦・水分移動の乱れが関係している可能性がある。

つまり、酸化履歴毛の診断では、

濡れた時の弱さ
と
乾いた時の硬さ

を分けて読む必要があります。

そして、それぞれに対して処理剤や薬剤設計を変える。

これが、システイン酸とカルボニル化を分けて考える実務的な意味です。

次は、縮毛矯正です。

縮毛矯正で酸化履歴毛をどう読むか
還元で動いているのか。
水とアルカリで崩れているのか。
アイロンで整っているのか、硬化しているのか。

酸化履歴毛の縮毛矯正は、薬剤パワーの話ではなく、反応余白を読む技術です。

縮毛矯正で酸化履歴毛をどう読むか

薬剤パワーではなく、“反応余白”を読む技術

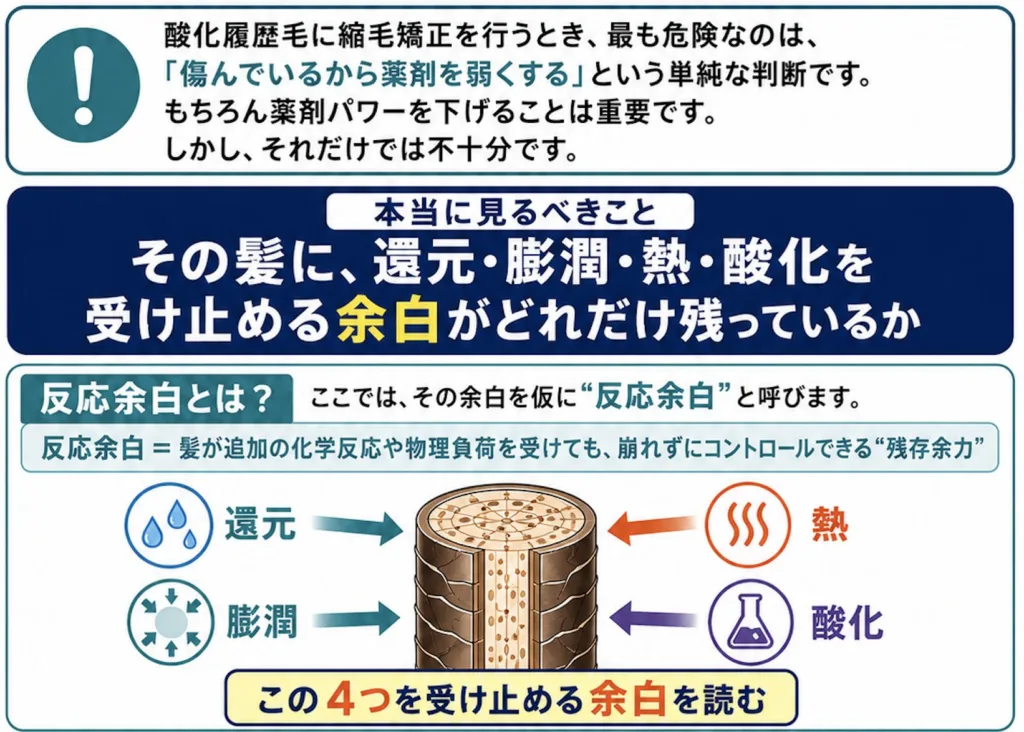

酸化履歴毛に縮毛矯正を行うとき、最も危険なのは、

傷んでいるから薬剤を弱くする

という単純な判断です。

もちろん薬剤パワーを下げることは重要です。

しかし、それだけでは不十分です。

酸化履歴毛で本当に見るべきなのは、薬剤の強弱ではなく、

その髪に、還元・膨潤・熱・酸化を受け止める余白がどれだけ残っているか

です。

ここでは、その余白を仮に反応余白と呼びます。

縮毛矯正は、毛髪ケラチンのSS結合、

つまりジスルフィド結合を還元剤で動かし、形を整え、酸化で再固定する技術です。

毛髪の形状や力学的性質には、

水素結合、イオン結合、ジスルフィド結合などが関わり、

パーマ・ストレート処理では還元と酸化を通じてジスルフィド結合を操作します。

しかし、ブリーチや酸化カラーを繰り返した髪では、

すでにSS結合の一部が酸化的に変化し、

システイン酸生成、親水化、CMC損傷、18-MEA低下、タンパク質酸化、金属保持

などが進んでいる可能性があります。

つまり酸化履歴毛は、

還元で動かせる結合が少なく、膨潤や熱で崩れる余地が大きい髪

として見る必要があります。

ここを読み違えると、軟化したように見えて、実は崩れている。

伸びたように見えて、実は締まりすぎている。

ツヤが出たように見えて、後日硬く戻る。

縮毛矯正の怖いところは、

失敗が仕上がり直後ではなく、

数日後の質感に遅れて現れることがある点です。

髪の時限式クラッカー、鳴ってほしくないやつです。

酸化履歴毛は“既還元毛”ではなく“既酸化毛”として見る

縮毛矯正の履歴がある髪を見ると、多くの美容師は、

既矯正部
既還元部
既処理部

として考えます。

もちろんそれは正しいです。

しかし、ブリーチやカラー反復がある場合は、それだけでは足りません。

特に重要なのは、

その髪は、どれだけ還元されたかではなく、どれだけ酸化されているか

です。

ブリーチ毛、白髪染め反復毛、セルフカラー履歴毛、カラー矯正毛では、

SS結合が単に切れて再結合しただけではなく、

酸化によってシステイン酸へ進んだ部分が存在する可能性があります。

ブリーチ毛では、

ジスルフィド結合の破壊やシステイン酸形成が毛髪の力学的性質変化に関係すると説明されています。

この場合、縮毛矯正で還元剤を使っても、

• 還元できるSS結合が少ない
• すでに親水化している
• アルカリで膨潤しやすい
• CMCが乱れて薬剤浸透が不均一
• 熱で収縮しやすい
• 乾燥時に硬くなりやすい

という状態になっている可能性があります。

つまり、酸化履歴毛は、

もう一度しっかり還元すれば動く髪

ではなく、

還元反応より先に、膨潤・水分・熱で崩れる可能性がある髪

です。

この見方が非常に重要です。

還元による構造可塑化か、膨潤・損傷による見かけの軟化かを見分ける

縮毛矯正で見るべきなのは、髪が柔らかくなったかどうかではありません。

重要なのは、

SS結合がどの程度還元され、

熱処理によって形状変化できる状態になっているかです。

現場でいう「軟化」は、

還元の結果として現れることもありますが、

アルカリ膨潤、水分による可塑化、既損傷部の腰抜けも含むため、

酸化履歴毛では特に誤読しやすい指標です。

通常、還元チェックでは、

• 髪が柔らかくなる
• 曲がりやすくなる
• 弾力が変わる
• 伸び感が出る
• コームでの抵抗が変わる

などを見ます。

しかし酸化履歴毛では、この柔らかさが必ずしも「還元による軟化」とは限りません。

すでにシステイン酸生成、CMC損傷、親水化、タンパク質流出が進んだ髪では、

水やアルカリに触れただけでも急に腰が抜けます。

この場合、見た目には、

薬剤が効いてきた

ように見えます。

しかし実際には、

すでに弱った構造が、膨潤によって崩れている

可能性があります。

この2つは、似ていますがまったく違います。

還元による軟化

• SS結合が還元されて構造が動きやすくなっている
• まだ弾力が残っている
• 適切に熱処理すれば形を整えられる
• 2剤酸化で再固定する余地がある

構造の崩れ

• 水・アルカリ・薬剤で支えが抜けている
• 弾力がない
• 濡れると伸びる
• 乾くと硬く戻る
• アイロンで収縮・硬化しやすい
• 2剤後も質感が安定しにくい

この違いを読む必要があります。

美容師向けに言えば、

軟化はコントロールできる反応。崩れはコントロールを失いかけた状態。

この差です。

反応余白を3つに分ける

酸化履歴毛の縮毛矯正では、反応余白を3つに分けると整理しやすいです。

1. 還元余白

還元余白とは、

その髪に、まだ還元して動かせるSS結合がどれだけ残っているか

です。

ブリーチや酸化カラーを反復した髪では、

SS結合の一部が酸化され、

システイン酸へ進んでいる可能性があります。

この場合、還元剤を強くしても、

期待したような形状変化につながらないことがあります。

なぜなら、

動かしたいSS結合そのものが減っているからです。

還元余白が少ない髪に強い還元をかけると、

• 必要な還元より膨潤が勝つ
• 毛髪が柔らかくなるより崩れる
• 毛先が伸びるのではなく痩せる
• アイロンで形を作る前に耐えられない

というリスクが上がります。

ここで必要なのは、

還元剤を強くすること

ではなく、

どこまで還元してよい髪かを見極めること

です。

2. 膨潤余白

膨潤余白とは、

水・アルカリ・溶剤で髪を膨潤させても、構造が保てる余力

です。

酸化履歴毛では、

親水化やCMC損傷によって、

すでに水を抱えやすくなっています。

そこにアルカリや薬剤が入ると、

• 急に膨潤する
• コームで伸びる
• 毛先がテロつく
• 表面だけ柔らかくなる
• 内部が空っぽのように感じる

という状態が起きます。

このとき、

アルカリを下げることは重要ですが、

それだけでは不十分です。

なぜなら、膨潤はpHだけでなく、

• 還元剤の種類
• 基材
• 水分量
• 溶剤
• 塗布量
• 放置時間
• 温度
• 既履歴
• 毛髪の親水化

でも変わるからです。

つまり、

膨潤余白を見るには、

pHだけでなく、基材・水分・塗布量・時間まで見る

必要があります。

3. 熱余白

熱余白とは、

アイロン熱を受けても、整う方向に反応できる余力

です。

酸化履歴毛は、

熱で整う場合もあります。

しかし、

酸化履歴が深い毛先では、

熱で柔らかくなるのではなく、

硬く締まることがあります。

特に、

• システイン酸増加
• カルボニル化
• 18-MEA低下
• CMC損傷
• タンパク質流出
• 金属保持
• 水分分布のムラ

が重なった髪では、

アイロン時に不均一な脱水と収縮が起きやすい。

だから、

酸化履歴毛のアイロンは、

温度設定

ではなく、

脱水設計

です。

温度を下げれば安全、

ではありません。

水分が残りすぎていれば、

水蒸気・膨張・収縮差が起きます。

乾かしすぎれば、

硬化・ざらつき・過収縮が出ます。

つまり、酸化履歴毛では、

何度で入れるか
よりも
どの水分状態で、どれだけテンションをかけ、どの速度で熱を通すか

が重要になります。

ブリーチ毛矯正が難しい本当の理由

ブリーチ毛矯正が難しい理由は、

ブリーチ毛だから傷んでいる

ではありません。

本質は、

ブリーチによって、還元・膨潤・熱・酸化のすべての余白が減っている可能性があるから

です。

ブリーチ毛では、

• 還元余白が少ない
• 膨潤余白が少ない
• 熱余白が少ない
• 酸化後の再固定余白も少ない
• 金属由来の反応ムラがある
• CMC損傷で水分移動が乱れる
• 18-MEA低下で摩擦が増える
• カラー履歴で吸着ムラがある

という状態が起きます。

この髪に対して、通常毛と同じように、

薬剤を塗って、還元を見て、流して、乾かして、アイロン

では危険です。

必要なのは、

ブリーチ毛を伸ばす

ではなく、

ブリーチ毛が崩れない範囲で、どこまで形状を整えられるかを読む

という発想です。

ここで目標設定も変わります。

通常毛なら「しっかり伸ばす」。
酸化履歴毛なら「安全に整える」。

この違いを、お客様にも施術者にも共有する必要があります。

薬剤設計：pH・還元剤・基材を分けて考える

酸化履歴毛では、薬剤設計を一体で考えると危険です。

特に、

弱い薬剤だから安全

という判断は危ない。

薬剤の強さは、単純なpHだけでは決まりません。

見るべき要素は、

• pH
• アルカリ度
• 還元剤濃度
• 還元剤の種類
• 基材の浸透性
• 溶剤
• クリーム粘度
• 塗布量
• 放置時間
• 毛髪の親水化
• 前処理の有無

です。

たとえば、

pHが低くても、

浸透性の高い基材や溶剤が効いていれば、

酸化履歴毛では想定以上に反応することがあります。

逆にpHが少し高くても、

基材や塗布量、時間をコントロールすれば、

反応を読みやすい場合もあります。

つまり、酸化履歴毛では、

pHが低い＝安全
pHが高い＝危険

ではありません。

もちろんpHは重要です。

しかし、pHだけで判断すると、現場の事故は減りません。

ここはまさに分割設計です。

• 基材で膨潤と塗布性を整える
• pHで反応環境を調整する
• 還元剤でSS結合への作用を決める
• 処理剤で親水部と摩擦を制御する
• アイロンで脱水と形状を整える

このように分けて考えた方が、酸化履歴毛では安全です。

前処理は“保護”ではなく“反応場制御”

酸化履歴毛に前処理を使うとき、よくある言い方は、

毛先を保護する

です。

しかし専門的には、もう少し深く見たいところです。

酸化履歴毛の前処理は、単なる保護ではなく、反応場制御です。

目的は、

• 金属を減らす
• 親水部の暴れを抑える
• 薬剤浸透を均一化する
• 過膨潤を抑える
• 毛先の水分量を整える
• 摩擦を減らす
• アイロン時の熱反応を安定させる

です。

具体的には、

• キレート
• グルコノラクトン／グルコン酸系
• CMC脂質
• レシチン
• フィトステロール
• カチオンポリマー
• ケラチン／PPT
• シリコーン・油分
• pH調整

などを目的別に使います。

ただし、前処理を入れすぎると逆に読みにくくなります。

特に、

• 油分過多
• カチオン過多
• 保湿過多
• 皮膜過多

になると、薬剤が入りにくいように見えて、内部では急に動くことがあります。

つまり、前処理は盛るものではありません。

反応を均一にするために、必要な分だけ置く

これが大事です。

アイロン設計：熱で伸ばすのではなく、脱水と応力を整える

縮毛矯正では、アイロンが最終的な質感を大きく左右します。

酸化履歴毛では特に、

アイロンで伸ばす

というより、

水分を整え、応力を逃がし、形状を固定しやすい状態にする

と考えた方が良いです。

アイロンで見るべき要素は、

• 毛髪の水分量
• ドライの均一性
• テンション
• スルー速度
• プレート圧
• 温度
• 毛束の厚み
• 事前のコーミング状態
• 処理剤の残り方
• 毛先の熱履歴

です。

酸化履歴毛では、特に水分量が重要です。

水分が多いと、熱で水が急激に動き、内部膨張や収縮差が起きやすい。
水分が少なすぎると、熱で硬く締まりやすい。

だから、酸化履歴毛のアイロンは、

乾かす
ではなく
水分を設計する

です。

ここでツインブラシブローの意味も出ます。

ツインブラシは単に挟んで伸ばす道具ではなく、

• 水分を均一に抜く
• 毛流れを整える
• 過剰テンションを避ける
• アイロン前の応力を整える
• 毛束内の密度差を減らす

ために使える道具です。

酸化履歴毛では、アイロン前に勝負がかなり決まっています。

2剤酸化：再固定と残留酸化のバランス

縮毛矯正では、2剤酸化も重要です。

還元後の髪は、SS結合を再形成させる必要があります。

この酸化が不足すれば、形状安定が悪くなります。

一方で、酸化履歴毛では過酸化水素による追加酸化にも注意が必要です。

つまり2剤では、

しっかり酸化する
でも過酸化を残さない

というバランスが必要です。

酸化不足は、

• 戻り
• 形状不安定
• 臭い
• 質感のだるさ
• 後日の緩み

につながります。

過酸化残留は、

• 後続酸化
• システイン酸生成リスク
• 色落ち
• 硬さ
• 乾燥感
• 金属がある場合のラジカル反応

につながる可能性があります。

だから、2剤後には、

• 十分な酸化時間
• しっかりした水洗
• 必要に応じた残留H₂O₂処理
• 金属リスク管理
• pH調整
• CMC・カチオン・脂質による質感再安定化

を考えます。

ここでも重要なのは、

酸化を止める前に、酸化を終わらせる

です。

酸化不足のまま還元性成分や過酸化分解処理を入れると、

再固定が曖昧になる可能性があります。

つまり、2剤後処理は、

酸化を邪魔するためではなく、必要な酸化を終えた後に残留を整理するため

に行うべきです。

酸化履歴毛で避けたい判断

酸化履歴毛の縮毛矯正で避けたいのは、以下です。

1. 薬剤が弱いから安全

弱い薬剤でも、酸化履歴毛には十分強いことがあります。

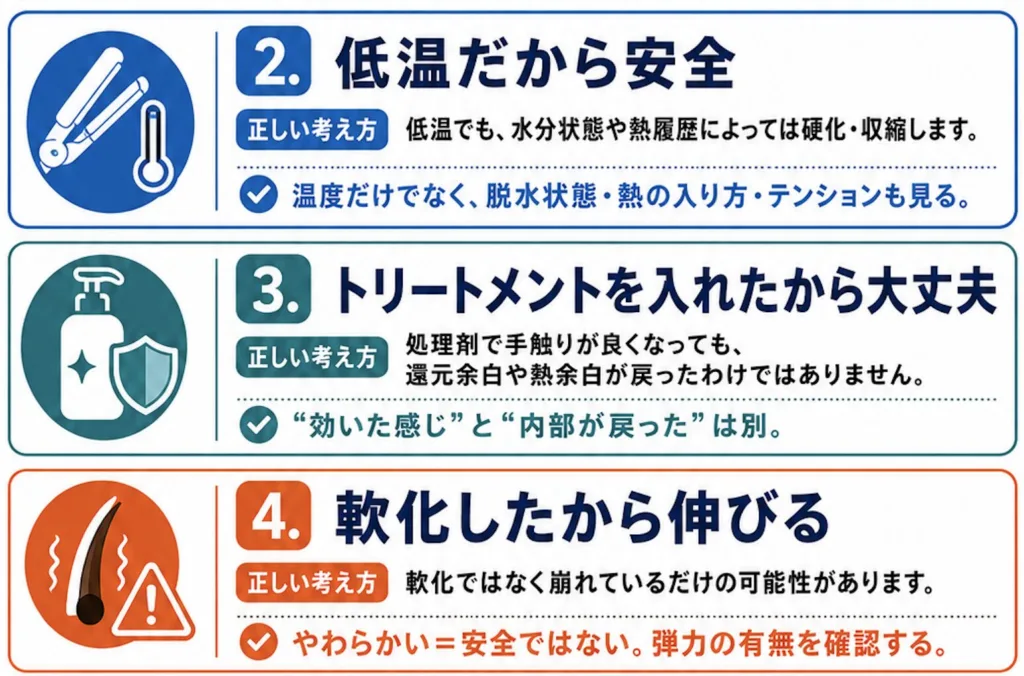

2. 低温だから安全

低温でも、水分状態や熱履歴によっては硬化・収縮します。

3. トリートメントを入れたから大丈夫

処理剤で手触りが良くなっても、還元余白や熱余白が戻ったわけではありません。

4. 軟化したから伸びる

軟化ではなく崩れているだけの可能性があります。

5. ブリーチ1回だからいける

回数ではなく酸化深度を見ます。

6. 暗い髪だから丈夫

白髪染め反復毛は、暗くても酸化履歴が深い場合があります。

7. 毛先は保護剤をつければ安心

保護ではなく、反応場をどう均一化するかが重要です。

現場での診断フロー

酸化履歴毛に縮毛矯正をするなら、この順番で見ます。

1. 履歴を分解する

• ブリーチ履歴
• 酸化カラー履歴
• 白髪染め周期
• セルフカラー履歴
• 縮毛矯正履歴
• 酸熱履歴
• カラートリートメント履歴
• ホームアイロン履歴
• プール・硬水・金属履歴

履歴は「ある・なし」ではなく、どこに、どれくらい重なっているかを見ます。

2. 濡らして見る

酸化履歴毛は濡れた時に本性が出ます。

• テロつき
• 伸び
• コーム抵抗
• 毛先の細り
• 吸水速度
• 乾きにくさ
• 部位差

を見ます。

3. 乾いた硬さを見る

• 表面だけ硬いのか
• 芯が硬いのか
• 毛先がプラスチックっぽいのか
• 金属っぽい硬さか
• 皮膜っぽい硬さか
• 熱硬化っぽい硬さか

を分けます。

4. 反応余白を判断する

• 還元余白
• 膨潤余白
• 熱余白
• 酸化再固定余白

を推測します。

5. 施術目標を決める

ここが大事です。

酸化履歴毛では、

ただ完全に伸ばす

ではなく、

どこまで安全に整えるか

を決めます。

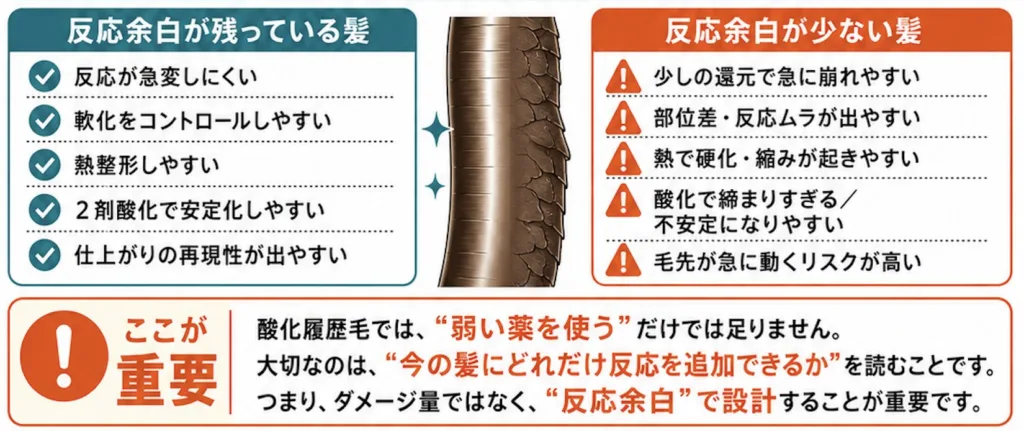

酸化履歴毛の縮毛矯正は、薬剤の強弱だけでは決まりません。

重要なのは、

反応余白を読むこと

です。

反応余白とは、

• 還元できる余白
• 膨潤に耐える余白
• 熱に耐える余白
• 酸化で再固定できる余白

のことです。

ブリーチ毛、白髪染め反復毛、カラー矯正毛、セルフカラー履歴毛では、

この余白が部位ごとに大きく違います。

だから、酸化履歴毛の縮毛矯正では、

薬剤を何にするか

の前に、

その髪は還元で動くのか、膨潤で崩れるのか
熱で整うのか、硬化するのか
酸化で安定するのか、残留酸化で荒れるのか

を読む必要があります。

一文でまとめるなら、

酸化履歴毛の縮毛矯正は、

薬剤パワーの調整ではなく、

還元余白・膨潤余白・熱余白を読み、

髪が崩れない範囲で形状を整える技術である。

次は、ここから処理剤設計に入ります。

処理剤・ケアでできること、できないこと
システイン酸は戻せるのか。
プレックスは何をしているのか。
ケラチン・CMC・カチオン・キレート・疎水化は、どこまで有効なのか。

ここでは「修復」という言葉を一度ほどいて、酸化履歴毛の不安定性をどう制御するかとして整理します。

処理剤・ケアでできること、できないこと

“修復”ではなく、酸化履歴毛の不安定性を制御する

酸化履歴毛に対する処理剤やケアを考えるとき、まず外した方がよい言葉があります。

それは、

完全修復

です。

美容師の現場では「補修」「修復」「再生」「結合を戻す」といった言葉がよく使われます。
もちろん、分かりやすい表現としては便利です。

しかし、専門的に見れば、

ブリーチや酸化カラー、縮毛矯正、熱履歴によって変化した毛髪を、

処理剤だけで完全に元の健康毛へ戻すことは現実的ではありません。

では、処理剤やケアは意味がないのか。

もちろん、そんなことはありません。

むしろ酸化履歴毛では、処理剤設計が非常に重要です。

ただし目的は、

壊れた髪を完全に戻すこと

ではなく、

酸化履歴毛の不安定性を制御し、次の施術や日常で暴れにくい状態に整えること

です。

ここを間違えないことが、今回の核心です。

処理剤でできること、できないこと

まず、できることとできないことを分けます。

できないこと

処理剤やケアで難しいのは、次のようなことです。

• 失われた18-MEAを完全に元の結合状態で復元する
• CMC構造を完全に再現する
• 流出したタンパク質を完全に同じ位置へ再構築する
• ブリーチ前の毛髪強度へ完全に戻す
• 熱履歴や酸化履歴をなかったことにする

ここを曖昧にすると「修復」という言葉が一人歩きしてしまうからです。

毛髪は死滅繊維という表現もよく使われますが、ここではもう少し正確に、

毛髪は自己修復能を持たないケラチン繊維であり、

処理剤はその繊維の物性・表面状態・反応性を調整するもの

と考える方が良いです。

できること

一方で、処理剤でできることはたくさんあります。

• 金属イオンを減らす、または反応性を下げる
• 残留過酸化水素を処理する
• pHを整える
• 親水化した部位の水分移動を穏やかにする
• CMC脂質を補う
• カチオン成分で陰イオン化部位へ吸着させる
• PPTやケラチンで空洞感・表面感を補助する
• プレックス系で施術中の構造安定を狙う
• シリコーンや油分で摩擦を減らす
• 熱処理時の過収縮や硬化を抑える
• 色の沈み込みやムラを抑える
• 日常摩擦・紫外線・熱から守る

つまり処理剤は、髪を完全に戻すものではなく、髪の扱いやすさと反応性を整えるものです。

処理剤を目的別に分ける

酸化履歴毛への処理剤は、目的別に分けるとかなり整理しやすくなります。

1. 反応場を整える処理

これは、薬剤反応の前後に行う処理です。

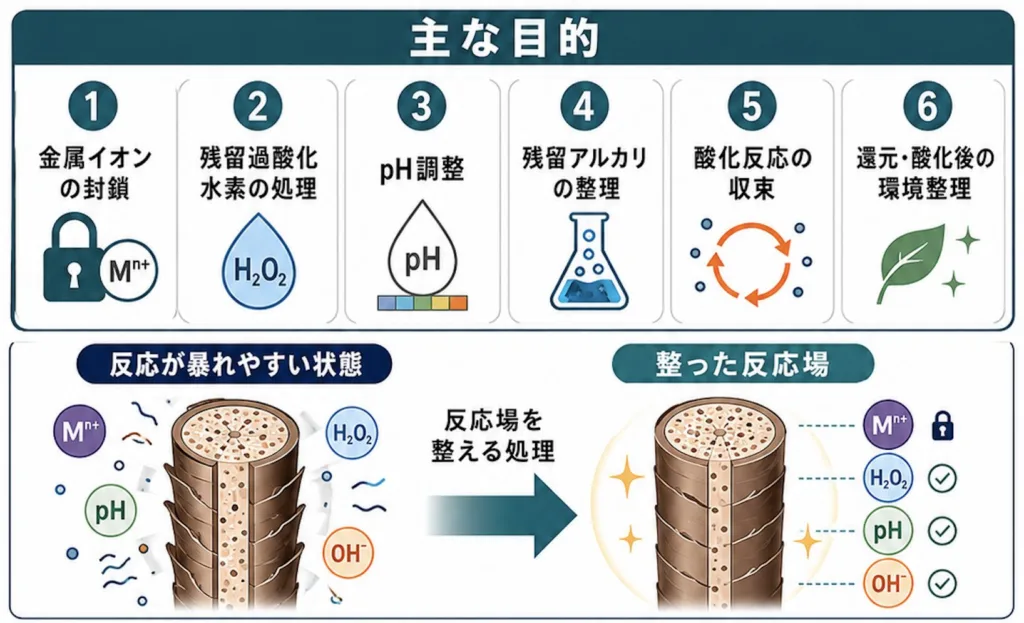

主な目的は、

• 金属イオンの封鎖
• 残留過酸化水素の処理
• pH調整
• 残留アルカリの整理
• 酸化反応の収束
• 還元・酸化後の環境整理

です。

ここに入るのは、

• EDTA
• EDDS
• グルコン酸
• グルコノラクトン
• クエン酸
• ポリリン酸
• カタラーゼ
• KI、ただし色・臭い・濃度リスクあり
• ヘマチン
• ポリフェノール系、ただし条件により二面性あり

などです。

これは「質感を良くする処理」というより、

次の反応を暴れにくくする処理です。

たとえばキレートは、

金属イオンを介したフェントン反応・フェントン様反応のリスクを下げ、

酸化反応場を読みやすくするための処理です。

ここで大事なのは、

反応場処理は、髪を修復するというより、薬剤反応のブレを減らすための準備である。

ということです。

ケミカレーション前処理だとキレートシャンプーになります。

2. ポリフェノール系：多機能な反応制御

キレート・収斂・疎水化・ケラチン相互作用をあわせ持つ特殊カテゴリ

処理剤の中で、ポリフェノール系成分はかなり特殊な位置にあります。

EDTAのように金属を捕まえるだけでもなく、
PPTのようにタンパク質を補うだけでもなく、
シリコーンのように表面を滑らせるだけでもありません。

ポリフェノール系成分は、

金属・酸化・タンパク質・水分挙動・質感にまたがって働く、多機能な反応制御成分

として捉えると理解しやすくなります。

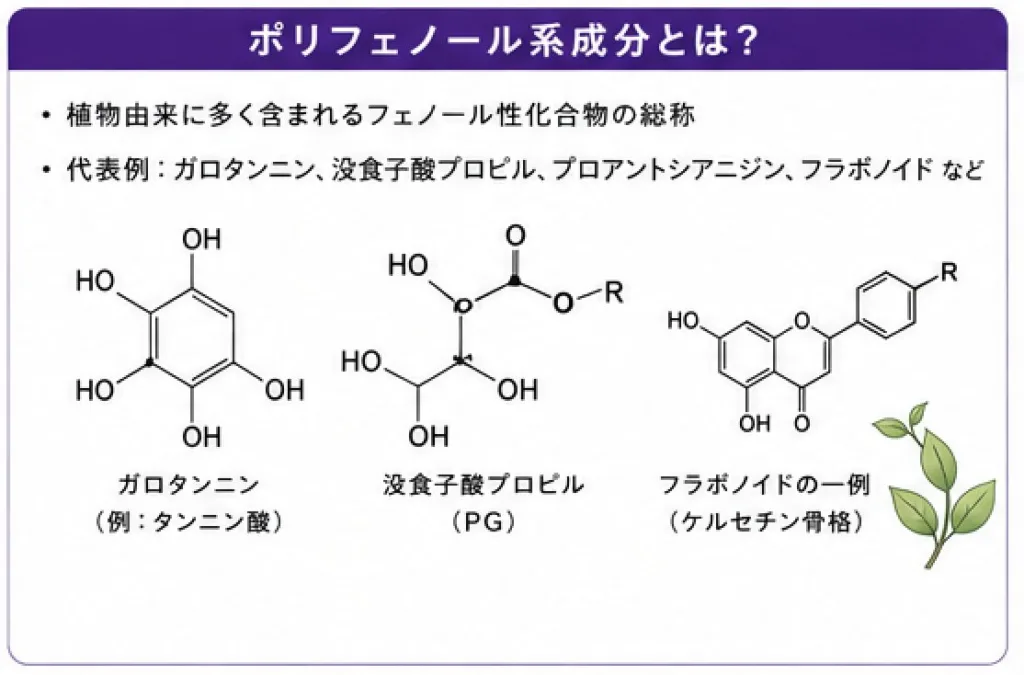

代表的なものには、

• ガロタンニン
• タンニン酸
• 没食子酸
• 没食子酸プロピル
• カテキン類
• フラボノイド類

などがあります。

これらはフェノール性水酸基を持ち、金属イオンやタンパク質、ラジカル反応と関わりやすい性質を持っています。

ポリフェノールはキレートだけではない

ポリフェノール系成分は、鉄や銅などの金属イオンと相互作用し、錯体を形成することがあります。

酸化履歴毛では、システイン酸やカルボキシル基などの陰イオン性部位が増え、金属イオンを保持しやすくなる可能性があります。

そこに過酸化水素が重なると、鉄や銅などを介したフェントン反応・フェントン様反応によって、ラジカル生成が助長されることがあります。

このとき、ポリフェノール系成分は金属イオンの反応性を変えたり、ラジカル反応の連鎖を穏やかにしたりすることで、酸化反応場を整える方向に働く可能性があります。

ただし、ここで注意が必要です。

ポリフェノールは、

常に酸化を止める成分

ではありません。

過酸化水素、アルカリ、鉄・銅などの遷移金属が存在する条件では、金属の酸化還元反応に関与し、場合によっては酸化反応を進める側に働く可能性もあります。

つまり、ポリフェノールは単純な抗酸化成分ではなく、

金属・pH・過酸化水素・毛髪履歴によって働き方が変わる反応制御成分

として扱う必要があります。

収斂によって毛髪を引き締める

ポリフェノールの中でも、タンニン系成分はタンパク質と相互作用しやすい特徴があります。

この性質によって、毛髪に対して収斂的な質感を出すことがあります。

現場感覚で言えば、

• テロついた毛先が締まる
• だれた質感が落ち着く
• 表面がキュッとする
• 水を吸いすぎる感じが少し収まる
• 処理後にハリ感が出る

といった方向です。

酸化履歴毛では、親水化が進み、濡れたときに腰が抜けるような質感が出ることがあります。

このような髪に対して、ポリフェノール系成分は、タンパク質との相互作用によって表面を引き締め、質感を安定させる補助になる可能性があります。

ただし、収斂作用は入れすぎると逆効果になります。

• 硬くなる
• きしむ
• ごわつく
• 色が沈む
• 乾燥感が出る
• 毛先が渋くなる

というリスクもあります。

タンニン系は、上手く使えば締まります。
入れすぎると、髪が渋柿みたいになります。

疎水化補助としての意味

酸化履歴毛では、18-MEAの低下、CMCの乱れ、システイン酸の増加などによって、毛髪が親水化しやすくなります。

親水化した髪は、水を吸いやすくなります。

しかし、それは潤っているという意味ではありません。

むしろ、

• 濡れるとテロつく
• 乾くと硬い
• 水分の出入りが激しい
• カラーが沈みやすく抜けやすい
• アイロンで締まりすぎる

という不安定さにつながります。

ポリフェノール系成分は、ケラチンとの相互作用を通じて、親水化した毛髪表面の水分挙動を落ち着かせ、疎水性寄りの質感を補助する可能性があります。

ここでいう疎水化は、油でベタっと覆うような意味ではありません。

親水化しすぎた損傷部位の水分移動を落ち着かせ、本来の疎水性バランスに近づける

という意味です。

そのため、ポリフェノール系成分は、脂質やシリコーンとは違う角度から、酸化履歴毛の水分挙動を整える成分として考えることができます。

ケラチン・タンニン相互作用

ポリフェノール系成分の面白いところは、タンパク質との相互作用です。

タンニン類は、タンパク質と水素結合や疎水性相互作用を作りやすい性質があります。

皮革の「なめし」がまさにタンニンとコラーゲンの相互作用を利用したものです。

毛髪では対象がコラーゲンではなくケラチンです。

つまり、ポリフェノール系成分は毛髪ケラチンと相互作用し、

• 表面補強
• 収斂感
• 手触りの変化
• 水分挙動の調整
• 処理剤の定着補助
• 色素や金属との複合的な相互作用

に関わる可能性があります。

ここを「ケラチン・タンニン結合」と表現しても面白いですが、専門的には、

ケラチン・タンニン複合体形成
ポリフェノールとケラチンの相互作用

となります。

つまり、ポリフェノールは単なる抗酸化成分ではありません。

毛髪ケラチンと相互作用し、酸化履歴毛の表面物性を調整する可能性を持つ成分

として見ることができます。

色への影響にも注意する

ポリフェノール系成分は、カラー処方やカラー後処理でも注意が必要です。

色への影響は、大きく分けて3つあります。

1つ目は、ポリフェノール系成分そのものが持つ色です。

タンニン、ガロタンニン、カテキン類、没食子酸系成分などは、

原料や酸化状態によって黄味・褐色・赤褐色のような色を持つことがあります。

これがハイトーン毛や白髪に残ると、

黄ばみ、くすみ、色沈み、透明感低下として見える可能性があります。

2つ目は、酸化による褐色化です。

ポリフェノールは酸化されると、

キノン様構造や褐色高分子へ進むことがあります。

食品でリンゴやお茶が褐色化するように、

ポリフェノールは酸化条件によって色が深くなる場合があります。

毛髪上でも、過酸化水素やアルカリ、空気酸化の条件によっては、

処理後の色味に影響する可能性があります。

3つ目は、金属錯体による色変化です。

ポリフェノールは鉄や銅などの金属イオンと錯体を作ることがあります。

特に鉄とタンニン系成分の組み合わせでは、

黒〜青黒っぽい発色につながることがあり、

毛髪に金属が残っている場合は、

くすみや沈みの原因になる可能性があります。

この点は、ヘナを例にすると分かりやすいです。

ヘナでは、植物由来の色素成分が毛髪ケラチンと相互作用し、髪に色を残します。

厳密にはヘナの主色素はローソンというナフトキノン系色素ですので、

ポリフェノールそのものではありませんが、

植物由来成分が毛髪タンパクと相互作用して色を残すという点では、

ポリフェノール系成分の色残りを考えるうえで近いイメージです。

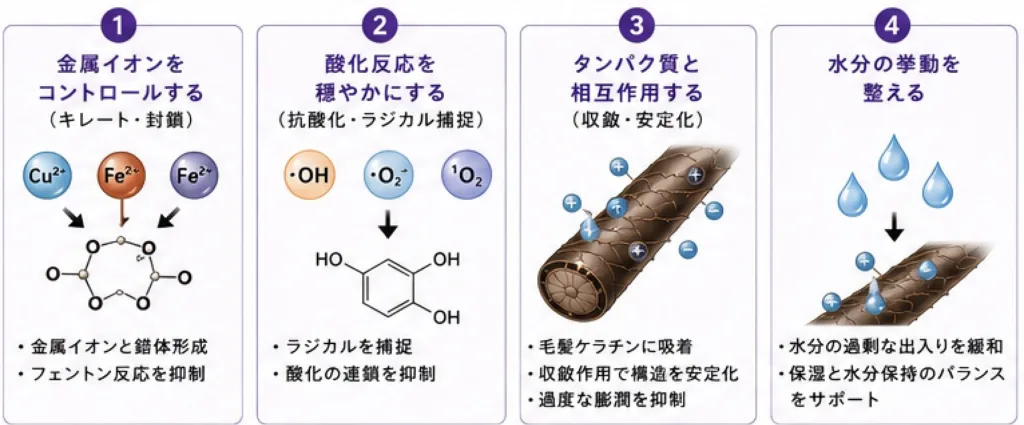

ポリフェノール系成分で狙えること

ポリフェノール系成分は、酸化履歴毛に対して次のような目的で使えます。

• 金属イオンとの錯形成
• フェントン反応・フェントン様反応の制御補助
• ラジカル反応の連鎖抑制
• ケラチンとの相互作用
• 収斂による質感の引き締め
• 親水化した部位の水分挙動の調整
• 疎水性寄りの質感補助
• 色素や処理剤の定着補助
• 毛髪反応性の調整

という複数の経路で考える必要があります。

ポリフェノール系成分は、金属・酸化・ケラチン・水分挙動にまたがって働く、酸化履歴毛の反応場を調整する特殊な処理剤です。

ただし、強く効かせれば良いわけではありません。

ポリフェノールは、酸化の火花を弱めることもあれば、

条件によっては反応の向きを変えることもあります。

だからこそ、単なる抗酸化成分ではなく、

酸化履歴毛の反応場を調律する成分として扱う必要があります。

3. 水分移動を整える処理

酸化履歴毛では、水分の出入りが乱れています。

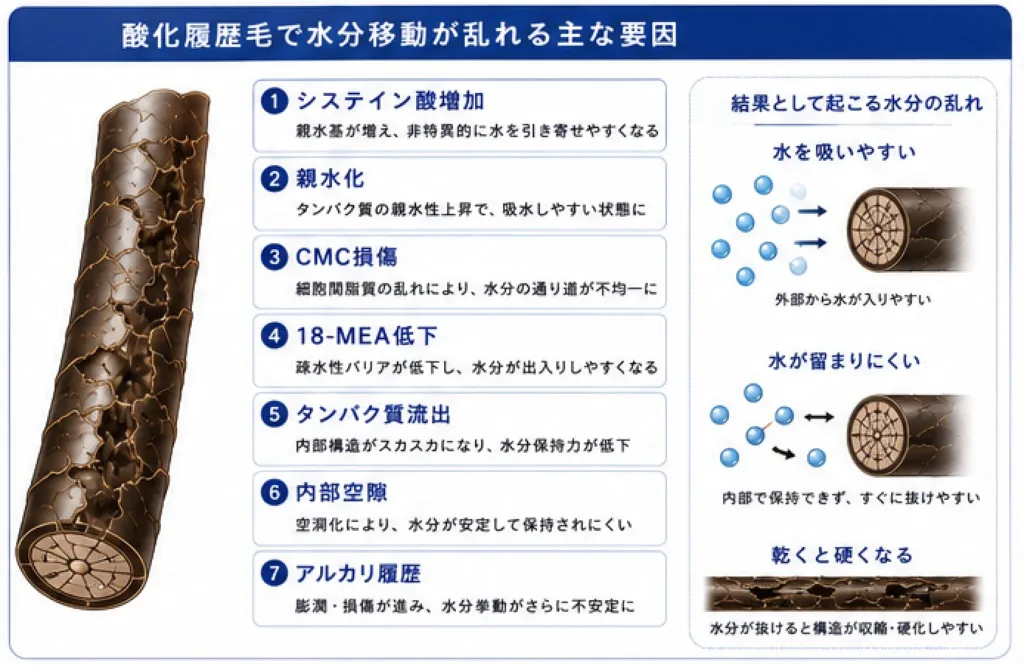

「システイン酸が増えた毛髪の物性変化」で整理したように、酸化履歴毛では、

• システイン酸増加
• 親水化
• CMC損傷
• 18-MEA低下
• タンパク質流出
• 内部空隙
• アルカリ履歴

によって、水を吸いやすいのに、潤っているわけではない状態になります。

この髪に対して必要なのは、

水を入れること

だけではありません。

必要なのは、

水分の入り方・留まり方・抜け方を整えること

です。

ここで役立つのが、

• PCA-Na
• ベタイン
• アミノ酸類
• トレハロース
• ソルビトール
• ヒドロキシエチルウレア
• アセタミドエトキシエタノール
• PPG-2アルギニン

などの保湿系成分です。

ただし、保湿成分を入れすぎると、

• 乾きにくい
• 重い
• アイロンで締まりにくい
• カラーが沈みやすい
• でも毛先は硬い

という状態になることがあります。

酸化履歴毛では、保湿は盛るものではなく、水分移動を調整するものです。

保湿だけで髪を救おうとすると、髪の中で水分が渋滞します。
事故原因は乾燥ではなく、交通整理不足のことがあります。

4. 脂質・CMCを整える処理

油分補給ではなく、水分移動と反応場を整える

酸化履歴毛では、単にタンパク質が損傷しているだけではありません。

毛髪内部の水分・薬剤・処理剤の移動に関わるCMC／細胞膜複合体の乱れも重要です。

CMCは、キューティクル同士、キューティクルとコルテックス、コルテックス細胞同士をつなぐ細胞間領域で、水分や薬剤の通り道としても働きます。

つまりCMCが乱れると、

• 水分の入り方が不安定になる
• 水分の抜け方が不安定になる
• 薬剤浸透が不均一になる
• 処理剤の定着が不安定になる
• 乾燥時に硬くなる
• 濡れるとテロつく
• 熱で収縮しやすい
• カラーが沈みやすく抜けやすい

といった現象が起きやすくなります。

さらに毛髪表面には、18-MEAなどの脂質層があり、滑りや疎水性に関わります。

18-MEAが低下すると、表面の潤滑性が落ち、乾燥感、きしみ、コーミングのしにくさにつながります。

そのため、酸化履歴毛ではCMCや表面脂質を整える処理が重要になります。

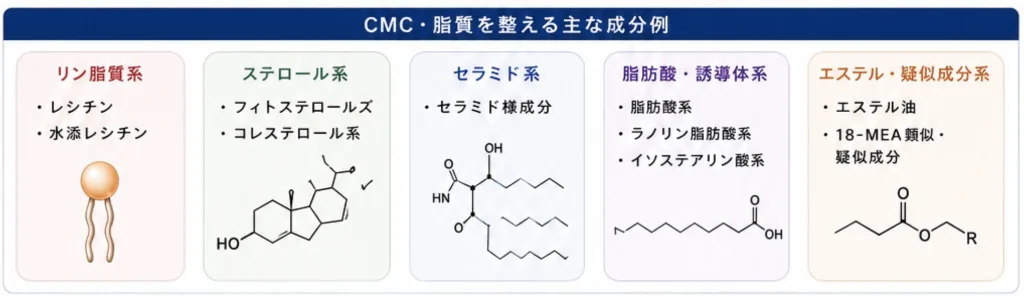

ここで使われる成分には、

• レシチン
• 水添レシチン
• フィトステロールズ
• セラミド様成分
• コレステロール系
• 脂肪酸系
• ラノリン脂肪酸系
• イソステアリン酸系
• エステル油
• 18-MEA類似・疑似成分

などがあります。

ただし、脂質を足せば足すほど良いわけではありません。

酸化履歴毛では、酸化やアルカリによって親水化が進んだ損傷部位と、

まだ疎水性を残している部位が同じ髪の中に混在しています。

そのため、油分や脂質を一律に足すのではなく、

親水化しすぎた部分の水分移動を落ち着かせ、

本来の疎水性バランスに近づけることが重要です。

油分や脂質を過剰に入れると、

• 薬剤浸透が読みにくくなる
• アイロンで重くなる
• カラーが入りにくくなる
• 仕上がりが鈍る
• 表面だけベタつく
• 内部の脆さは残る

ということがあります。

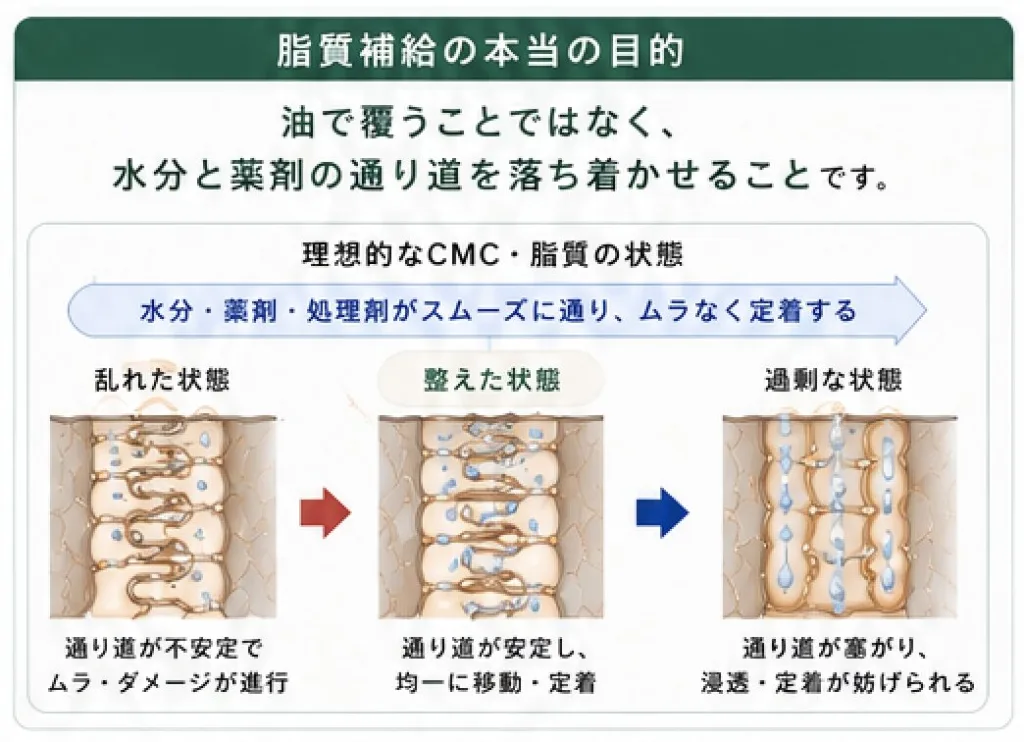

脂質補給の目的は、

油で覆うこと

ではなく、

水分と薬剤の通り道を落ち着かせること

です。

CMC処理は、髪の中に油を詰める作業ではありません。

乱れた道路に制限速度をつけるようなものです。

メトロオイルによる新しいアプローチ

従来のCMC補修は、レシチン、セラミド様成分、フィトステロール、コレステロール様成分、脂肪酸、エステル油などを用いて、失われた脂質感や疎水性を補う考え方が中心でした。

しかし、それに加えて、

CMCを単に油分で埋めるのではなく、水分移動や補修成分の沈着を整える

という考え方も重要になっています。

その代表的なアプローチの一つが、フィタントリオールを含むメトロオイルです。

フィタントリオールは、油性感を持ちながら3つの水酸基を持つトリオール構造の成分です。

ヘアケアでは、水分保持、ダメージ毛の強度感の補助、カラーの色落ち抑制、さらにパンテノールやケラチンアミノ酸などの沈着を高める働きが訴求されています。

つまりメトロオイルは、単なる「油分補給」ではなく、

• 水分保持を高める
• ダメージ毛の強度感を補助する
• カラーの色落ちを抑える
• パンテノールやケラチンアミノ酸の沈着を高める
• CMC周辺の水分移動を整える
• 補修成分の定着を助ける

という方向で考えられます。

ここが新しいポイントです。

従来のCMC補修が、

失われた脂質を補う

という発想だとすれば、メトロオイル／フィタントリオールは、

CMC周辺の水分移動・補修成分の沈着・脂質バランスを整える処理

として位置づけることができます。

5. 電荷と摩擦を整える処理

酸化履歴毛では、システイン酸やカルボキシル基などの影響で、

陰イオン性部位が増えやすくなります。

そのため、カチオン系成分が吸着しやすくなります。

毛髪表面は損傷によって均一ではなくなり、

疎水部位と荷電部位が混在します。

2024年受理の研究では、

部分的に損傷した毛髪モデルにおいて、

疎水性部位と荷電部位が共存する表面への界面活性剤やポリマーの吸着挙動が検討されています。

また、トリートメントではカチオン性成分やシリコーンが重要で、

カチオンポリマーは毛髪表面の負電荷に対して吸着しやすく、

シリコーンは薄い疎水膜を形成して光沢を高め、

コーミング力を下げると説明されています。

ここに使えるのは、

• カチオン界面活性剤
• ポリクオタニウム系
• カチオン化ケラチン、シルク
• カチオン化セルロース
• アモジメチコン
• カチオン化シリコーン
• シリコーンオイル
• エステル油

などです。

これらは、

• きしみを減らす
• 摩擦を下げる
• 静電気を抑える
• 櫛通りを良くする
• 表面を整える
• ツヤを出す
• カラーの沈み込みを緩和する
• アイロン時の引っかかりを減らす

ために役立ちます。

ただし、ここでも大事なのは、

乗ったから治ったわけではない

ということです。

カチオンやシリコーンで手触りが良くなっても、

SS結合が戻ったわけではありません。

システイン酸が消えたわけでもありません。

これは電荷補正・皮膜形成・摩擦低減です。

6. ケラチン・構造補助処理

ケラチンPPTは、酸化履歴毛に対して非常に使いやすい素材です。

ただし、これは「髪そのものに完全同化する」と見るより、

欠損部・表面・内部空隙・親水部に対して、物性補助や皮膜補助を行う成分

として見る方が現実的です。

ブリーチ毛への処理では、

加水分解タンパク質がキューティクルの隙間を一時的に埋め、

毛髪構造を補強する目的で使われると説明されています。

ケラチンで期待するのは、

• 空洞感の補助
• 表面の引っかかり軽減
• 弾力感の補助
• ハリコシの補助
• カラーや矯正前の均一化
• 熱処理時の質感安定

です。

ただし、PPTを入れすぎると、

• 硬い
• きしむ
• ごわつく
• 熱で硬化感が出る

ことがあります。

特に酸化履歴毛では、

親水部が多いため、

カチオン化PPTが乗りすぎる場合があります。

つまり、一般的なケラチンは補強材です。

でも、補強材を入れすぎると足場だらけのビルになります。

つまり、動きにくいです。

反応性ケラチン系

処理剤の中には、

単にケラチンを補うだけでなく、

反応性を持たせたケラチン誘導体を利用する考え方があります。

代表的なものが、

S-スルホ化ケラチン、

あるいはS-スルホシステイン構造を持つケラチン誘導体です。

この系では、

S-スルホ基を持つケラチン誘導体が、

条件によって毛髪側のチオール基や還元履歴を持つ部位と反応し、

新たなジスルフィド結合や架橋様ネットワークの形成に関与する可能性が考えられます。

ここで重要なのは、S-スルホシステインとシステイン酸を混同しないことです。

システイン酸は、

システインやシスチンが強く酸化されて生じるスルホン酸型の酸化生成物です。

一方、S-スルホシステインは反応性を持つS-スルホ基を含む構造であり、

チオール基と反応してジスルフィド結合形成に関与し得る別の構造です。

実際、S-スルホ化ケラチンは、

ケラチン中のシスチン由来のジスルフィド結合を可逆的に修飾し、

S-スルホシステインを多く含む形にすることで、

天然に存在するジスルフィド架橋の再導入を制御しやすくするものとして説明されています。

したがって、反応性ケラチン系の処理は、

システイン酸を巻き戻す処理

ではなく、

反応性ケラチンを使って、損傷毛に新たな結合補助・構造補助を与える処理

として整理するのが適切です。

生体模倣ケラチンペプチド系

また、活性ケラチン系には、

羊毛由来などの“毛髪に近いアミノ酸組成を持つケラチン”だけでなく、

近年はヒト毛髪ケラチン配列を模倣した生体模倣ペプチドも登場しています。

たとえばKeraBio™ K31は、

ヒト毛髪ケラチンK31と同じアミノ酸配列を持つ生体模倣ペプチドです。

公式では、分子量約900Daで、

ケラチンフィラメント構造および非晶質マトリックスタンパク質の両方に選択的・優先的に結合すると説明されています。

これは、従来のPPTや加水分解ケラチンのような“補給”とは少し異なります。

従来型のケラチン処理が、

足りないケラチン様成分を補う
表面や損傷部へ吸着させる
ハリ・コシ・手触りを補助する

という発想だとすれば、KeraBio™ K31のような生体模倣ペプチドは、

毛髪ケラチンに近い配列を利用して、

内部ケラチン構造との親和性・結合性を高め、

構造補助を狙うアプローチ

として捉えられます。

したがって、これも単なる「ケラチン補給」ではなく、

生体模倣によるボンドビルディング系アプローチとして分けて考えるとよいでしょう。

近年のケラチン処理は、

単に加水分解ケラチンを吸着させる段階から、

S-スルホ化ケラチンのような反応性ケラチン、

さらにKeraBio™ K31のような生体模倣ケラチンペプチドへ広がっています。

重要なのは、これらをすべて「ケラチン補給」とひとまとめにしないことです。

反応性ケラチンは、毛髪側のチオール基との反応やジスルフィド結合形成を狙う。

生体模倣ペプチドは、毛髪ケラチンに近い配列を利用して内部構造との親和性を高める。

従来型PPTは、吸着・皮膜・空洞感補助・質感改善を担う。

つまり、

同じケラチン系でも、

吸着補助・結合補助・生体模倣による構造補助を分けて考える必要があります。

7. プレックス・架橋補助処理

ここは一番マーケティング用語が強くなりやすい部分です。

ブリーチや酸化処理では、

ジスルフィド結合の損傷やシステイン酸形成が起こり、

毛髪の構造的剛性や柔軟性が低下することがあります。

ブリーチによって過酸化水素はメラニンだけでなく

ケラチン中のジスルフィド結合にも影響し、

髪は乾燥・脆さ・硬さを示しやすくなると説明されています。

このため、現在のヘアケアでは、

• プレックス系
• ボンドビルダー
• ケラチンペプチド
• 加水分解ケラチン
• シルクPPT
• コラーゲンPPT
• アミノ酸
• マレイン酸系
• ジマレイン酸系
• システアミン系
• チオール反応系

などが使われます。

研究領域としては、

ダメージ毛に対してチオール反応性の架橋剤を設計し、

ジスルフィド架橋の化学的再構築を目指す試みもあります。

2025年の研究では、

毛髪損傷に対する新規化合物の化学的評価と、

チオール架橋剤による補修効果の検討が行われています。

ただし、一般的なサロン処理において「すべてのSS結合が元通りに戻る」

と言い切るのは慎重にすべきです。

プレックス系は魔法ではありません。

ただし、酸化履歴毛を施術中に崩れにくくするための重要な補助輪にはなります。

8. 熱反応補助処理

熱から守るだけでなく、熱をどう味方につけるか

酸化履歴毛では、熱処理の影響が非常に大きくなります。

ブリーチ、酸化カラー、縮毛矯正、日常のアイロンなどによって、

毛髪はすでに酸化・親水化・CMC損傷・表面脂質低下を起こしている場合があります。

このような髪に熱を加えると、

• 水分が急激に抜ける
• 表面が硬く締まる
• 毛先が収縮する
• ざらつきが出る
• アイロン後に硬さが残る
• 一見ツヤは出るが、柔らかさがない

ということが起こりやすくなります。

つまり酸化履歴毛では、

熱を避ける
だけではなく、
熱を受けたときに髪がどう反応するかを設計する

必要があります。

これが、熱反応補助処理の考え方です。

熱反応補助は“熱保護”だけではない

一般的に熱処理剤というと、

アイロンの熱から髪を守るもの

と考えられがちです。

もちろん、それも大事です。

しかし、専門的にはもう少し広く見た方がよいです。

熱反応補助処理には、次のような目的があります。

• 熱による過収縮を抑える
• アイロン時の摩擦を減らす
• 水分の抜け方を穏やかにする
• 表面の疎水性を補助する
• 熱後の硬化感を抑える
• 毛流れを整える
• 形状固定感を補助する
• 乾燥後のまとまりを良くする
• 熱による質感変化をコントロールする

つまり、熱反応補助は、

熱ダメージを防ぐ処理

であると同時に、

熱を使った質感設計・形状設計を助ける処理

でもあります。

ここが大事です。

代表的な熱反応補助成分

熱反応補助として考えられる成分には、いくつかの系統があります。

1. ラクトン系

代表的なのが、

• γ-ドコサラクトン
• メドウフォーム-δ-ラクトン

などです。

これらは、熱処理と組み合わせることで、

毛髪表面の質感やまとまり、

疎水性補助に関わる成分として使われます。

酸化履歴毛では、

表面脂質が低下し、

親水化が進んでいるため、

熱処理後に乾燥感や硬さが出やすくなります。

ラクトン系は、そうした髪に対して、

• 毛先のまとまり
• 指通り
• 乾燥後のなめらかさ
• うねりの緩和
• 疎水性寄りの質感補助

を狙う成分として考えられます。

ただし、これも入れれば入れるほど良いわけではありません。

熱と組み合わせる成分なので、

処理量が多すぎたり、

アイロン温度が高すぎたりすると、

重さや硬さにつながることがあります。

2. アミノ変性マイクロシリコーン系

キューティクル補整・疎水性回復・熱ダメージ緩和

熱反応補助処理で重要になる成分の一つが、

アミノ変性マイクロシリコーン系です。

これは一般的なシリコーンオイルのように、

ただ表面を滑らせるだけの成分ではありません。

微細に分散されたアミノ変性シリコーンが、

ダメージ部位やキューティクル周辺に吸着し、

毛髪表面の凹凸を補整する方向に働くと考えられます。

特に酸化履歴毛では、

キューティクルエッジの荒れ、18-MEA低下、親水化、摩擦増加が起きやすくなっています。

そこにアミノ変性マイクロシリコーンが吸着することで、

• キューティクル周辺の凹凸を整える
• 表面の疎水性を補助する
• 濡れた時・乾いた時のコーミング抵抗を下げる
• アイロン時の摩擦を減らす
• 熱によるタンパク質変性・キューティクル損傷を緩和する
• 熱処理時の水分移動や脱水を安定させる

といった効果が期待できます。

つまり、この系は単なる「滑り成分」ではなく、

キューティクル補整・疎水性回復・ヒートプロテクションをあわせ持つ熱反応補助成分

として整理できます。

縮毛矯正で考えると、ここはかなり重要です。

また、BELSIL® ADM 8301 E系ではカラー毛の褪色抑制も訴求されています。

疎水性回復やキューティクルエッジ保護によって、

洗髪や熱処理時の色素流出を抑える方向に働くと考えると理解しやすいです。

3. シスチンシラン系・反応性シリコーン系

シリコーン系の中には、

単なる滑りや皮膜だけでなく、

構造補助や架橋性を訴求するものもあります。

代表例が、

シスチンビスPG-プロピルシラントリオール

です。

これはシスチン構造を持つシラン／シリコーン系誘導体として考えられる成分です。

一般的なジメチコンやアモジメチコンが主に摩擦低減・ツヤ・疎水化を担うのに対して、

シスチンシラン系は、乾燥や熱によって架橋性の保護膜や構造補助を形成する方向で考えられます。

シスチン構造を持つ反応性シリコーンによって、

損傷毛に架橋性の皮膜・構造補助・熱反応補助を与えるアプローチです。

4. エステル油・油分系

熱反応補助では、油分やエステル油も重要です。

ただし、ここでの油分は「しっとりさせるため」だけではありません。

アイロン時には、油分やエステル油が、

• 摩擦を減らす
• 熱の当たり方を穏やかにする
• 毛先の乾燥感を抑える
• 表面の滑りを整える
• 過剰な水分蒸発を抑える

方向で働くことがあります。

ただし、油分が多すぎると、

• アイロンで重くなる
• 熱が入りにくくなる
• 仕上がりが鈍る
• カラーが入りにくくなる
• 表面だけ滑って内部の状態が読みにくくなる

ということもあります。

油分は、髪を守る毛布にもなりますが、かけすぎると動けない布団になります。

酸化履歴毛で熱反応補助が必要な理由

酸化履歴毛は、熱に対する反応が通常毛と違います。

特に問題になるのは、

• 親水化
• CMC損傷
• 18-MEA低下
• タンパク質カルボニル化
• システイン酸増加
• 金属保持
• 熱履歴の蓄積

です。

これらが重なると、毛髪内部の水分分布が乱れます。

その状態でアイロンを入れると、

水分が一気に動く
↓
部位ごとに収縮差が出る
↓
表面が硬く締まる
↓
毛先がざらつく
↓
乾燥後に硬さが戻る

ということが起こりやすくなります。

だから熱反応補助処理では、

熱を遮断する

だけでは足りません。

必要なのは、

熱が入ったときの水分移動・摩擦・疎水性・表面補整を整えること

です。

熱反応補助処理は、単なる「熱保護」ではありません。

酸化履歴毛では、

熱によって水分移動・収縮・摩擦・疎水性・形状固定感が大きく変わります。

そのため、熱反応補助処理の目的は、

• 熱ダメージを抑える
• 摩擦を減らす
• 水分の抜け方を整える
• 表面疎水性を補助する
• 過収縮を抑える
• 熱後の硬化感を減らす
• 形状固定感を補助する
• 縮毛矯正のアイロン反応を安定させる

ことです。

つまり、

熱反応補助処理とは、熱から髪を守るだけでなく、熱を使った質感・形状・水分移動を制御する処理である。

だから熱反応補助処理は、髪の上で熱を暴君にしないための交通整理役です。

9. システイン酸量低減は可能か

ここは今回の中でも非常に重要なポイントです。

これまでシステイン酸は、いったん生成されると元のSS結合へ戻すことが難しい、不可逆的な酸化ダメージとして扱われてきました。

つまり、従来は、ほぼ不可能と考えられていた領域です。

しかし、従来は戻しにくいとされてきたシステイン酸にアプローチする処方、

これがクロノクロックのクロノフォームになります。

たとえば、

毛髪コルテックスへ浸透し、

ケラチン部位と結合して毛髪構造と強度を回復すると示されています。

クロノフォームの考え方は、

システイン酸量低減にアプローチしながら、

酸化履歴毛に起こる親水化・陰イオン化・金属保持・水分移動・熱反応の不安定性を総合的に整えることです。

システイン酸は、硫黄が強く酸化されてスルホン酸型になった状態です。

通常のパーマや縮毛矯正で扱う「還元して切る」「酸化して再結合する」というSS結合サイクルとは別に考える必要があります。

システイン酸が増えた毛髪では、

• 陰イオン性部位が増える
• 親水化しやすい
• 金属イオンを保持しやすい
• カチオン成分が吸着しやすい
• 水分移動が乱れやすい
• 熱で硬化・収縮しやすい

ため、それぞれに対して制御する意味があります。

つまり、

システイン酸量低減にアプローチしながら、酸化履歴毛の不安定性を制御する

これが新しい考え方です。

処理剤を入れすぎるリスク

ここも重要です。

酸化履歴毛は処理剤が効きやすい場合が多いです。

しかし、効きやすいからこそバランスが崩れると問題が生じる可能性もあります。

カチオン過多

• 重くなる
• ベタつく
• 硬くなる
• カラーが沈む
• 薬剤浸透が読みにくくなる

PPT系過多

• きしむ
• ごわつく
• 熱で硬くなる
• ハリが出すぎる
• 毛先が棒状になる

油分・シリコーン過多

• 薬剤が入りにくくなる
• 表面だけ滑る
• 内部の脆さが隠れる
• アイロンで重くなる
• カラーが入りにくい

保湿過多

• 乾きにくい
• 水分が抜けにくい
• アイロン時に水蒸気リスク
• 仕上がりがだるい
• でも乾くと硬い

酸処理過多

• 収れんしすぎる
• 硬くなる
• カラーが沈む
• 手触りがキュッとしすぎる

つまり、処理剤はただの足し算ではありません。

何を入れるか
より
何を入れないか

も大事です。

処理剤を盛りすぎた髪は場合によっては、

まるで厚着しすぎた登山者になる可能性もあります。

動きにくいし、汗をかいて余計に崩れます。

施術前・施術中・施術後で目的を分ける

処理剤は、タイミングによって役割が変わります。

施術前

目的は、反応場を整えること。

• キレート
• 残留除去
• pH調整
• 親水部コントロール
• CMC脂質補助
• 過膨潤防止
• 摩擦低減

ここでは「補修」より「反応を読みやすくする」が目的です。

施術中

目的は、反応を暴れさせないこと。

• 還元の均一化
• 膨潤の制御
• 毛先の過反応抑制
• 熱時の保護
• プレックス系による補助
• 基材による塗布・分配の安定

ここでは「守る」より「制御する」が目的です。

施術後

目的は、残留整理と物性再安定化。

• 残留過酸化水素処理
• pH調整
• キレート
• CMC脂質補助
• カチオン吸着
• シリコーン・油分で摩擦低減
• ホームケアで維持

ここでは「仕上げ」ではなく「施術後の不安定さを落ち着かせる」が目的です。

10. ホームケアでできること

サロン処理だけで酸化履歴毛を維持するのは難しいです。

なぜなら、日常でも髪はダメージを受けるからです。

• 洗浄
• 摩擦
• 紫外線
• ドライヤー
• アイロン
• 水道水ミネラル
• プール
• 汗
• 皮脂酸化
• ブラッシング

これらが重なります。

ホームケアで必要なのは、

• 洗浄力を強くしすぎない
• 摩擦を減らす
• 乾かす前に水分と油分を整える
• アイロン前に熱保護する
• カチオン・CMC・シリコーンで表面を整える
• 紫外線を避ける
• 濡れたまま寝ない

です。

ホームケアの目的は、

サロン施術の効果を伸ばす

だけではありません。

酸化履歴毛が毎日の生活でさらに不安定にならないようにすること

です。

処理剤設計の実務フロー

酸化履歴毛に対して、例えば以下の順番で考えます。

1. まず反応場を見る

• 金属はありそうか
• 残留物はありそうか
• pH履歴はどうか
• 酸化履歴は深いか
• 還元履歴はあるか

ここでキレートやpH調整を判断します。

2. 次に水分移動を見る

• 濡れやすいか
• 乾きにくいか
• 濡れるとテロつくか
• 乾くと硬いか

ここで保湿・CMC・疎水化を判断します。

3. 次に摩擦を見る

• 引っかかるか
• 表面がざらつくか
• コーム抵抗があるか
• 静電気が出るか

ここでカチオン・シリコーン・油分を判断します。

4. 次に構造補助を見る

• 弾力がないか
• 空洞感があるか
• ハリがないか
• 熱で崩れそうか

ここでPPT・ケラチン・プレックスを判断します。

5. 最後に入れすぎを避ける

処理剤は、全部入れれば良いわけではありません。

酸化履歴毛では、

足りないものを入れる

だけでなく、

余計な反応を起こさない

ことが大事です。

処理剤には大きな意味があります。

それは、

酸化履歴毛の不安定性を制御すること

です。

具体的には、

• 金属を制御する
• 残留過酸化水素を整理する
• pHを整える
• 水分移動を安定させる
• CMC脂質を補う
• カチオンで電荷と摩擦を整える
• PPT・ケラチンで物性を補助する
• プレックス系で施術中の崩れを抑える
• シリコーン・油分で摩擦と熱反応を整える

ということです。

つまり処理剤は、

髪を元に戻す魔法

ではなく、

酸化履歴毛を暴れにくくするための設計道具

です。

処理剤設計で重要なのは、「何を入れるか」だけではありません。

酸化履歴毛では、

すでに親水化・陰イオン化・金属保持・CMC損傷・熱履歴が重なっているため、

入れた成分がどこに吸着し、

どの反応を止め、

どの反応を邪魔するのかまで読む必要があります。

次は、この全体をまとめます。

まとめ｜システイン酸は酸化履歴毛を読む地図である

システイン酸を知る目的は、

酸化履歴毛を読み、施術設計の解像度を上げることです。

まとめ｜システイン酸は酸化履歴毛を読む地図である

施術設計の解像度を上げるために見る

システイン酸を知る目的は、髪をただ「傷んでいる」と判断することではありません。

本当に大切なのは、

システイン酸を通して、

その髪がどのような酸化履歴を受け、どのように物性が変わり、次の施術でどこがリスクになるのかを読むこと

です。

システイン酸は、

毛髪ケラチン中のシスチン結合、

つまりSS結合が強い酸化を受けて生じるスルホン酸型の酸化生成物です。

つまり、

単なるダメージワードではなく、

SS結合周辺で酸化が進んだ痕跡

として捉える必要があります。

ただし、システイン酸だけで髪のすべてを説明することはできません。

酸化履歴毛では、

• システイン酸の増加
• 親水化
• 陰イオン化
• 金属イオンの保持
• CMCの乱れ
• 18-MEAの低下
• タンパク質カルボニル化
• 熱履歴
• 皮膜や残留物
• 還元履歴

これらが複雑に重なります。

つまり酸化履歴毛とは、単に「傷んだ髪」ではありません。

結合・水分・電荷・脂質・金属・熱反応が変化した髪

です。

ここを理解すると、

ブリーチ毛、白髪染め反復毛、カラー矯正毛、セルフカラー履歴毛の見方が大きく変わります。

システイン酸は“原因”であり“結果”でもある

システイン酸は、まず酸化ダメージの結果です。

ブリーチや酸化カラー、紫外線、過酸化水素、アルカリ、熱履歴などによってSS結合周辺が酸化され、その結果としてシステイン酸が増えていきます。

しかし、一度システイン酸が増えた髪は、その後の施術でも扱いが難しくなります。

なぜなら、システイン酸が増えた髪では、

• 水を吸いやすい
• 膨潤しやすい
• 乾くと硬くなりやすい
• 金属を抱えやすい
• カチオン成分が乗りやすい
• 薬剤反応が読みにくい
• 熱で収縮・硬化しやすい

という変化が起こりやすいからです。

つまりシステイン酸は、単なる過去の傷跡ではありません。

過去の酸化履歴を示す痕跡であり、次の施術リスクを読むためのサインでもある。

ここが一番重要です。

ブリーチ毛は“明るい髪”ではなく“酸化深度の深い髪”

ブリーチ毛を見ると、どうしても明度に目が行きます。

しかし、システイン酸の視点で見るなら、重要なのは明るさではありません。

見るべきなのは、酸化深度です。

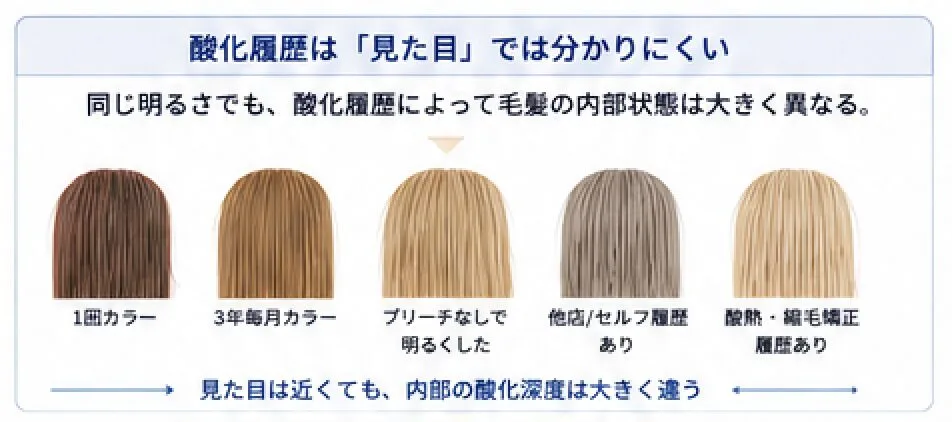

同じ15レベルでも、

強く一気に抜いた髪、段階的に管理して抜いた髪、黒染め剥がしを含む髪、セルフカラー履歴のある髪、縮毛矯正履歴のある髪では、内部状態がまったく違います。

つまり、ブリーチ毛は、

メラニンが抜けた髪

ではなく、

酸化によって毛髪構造・水分移動・電荷バランス・熱耐性が変化した髪

として見る必要があります。

酸化カラー毛は“隠れ酸化履歴毛”である

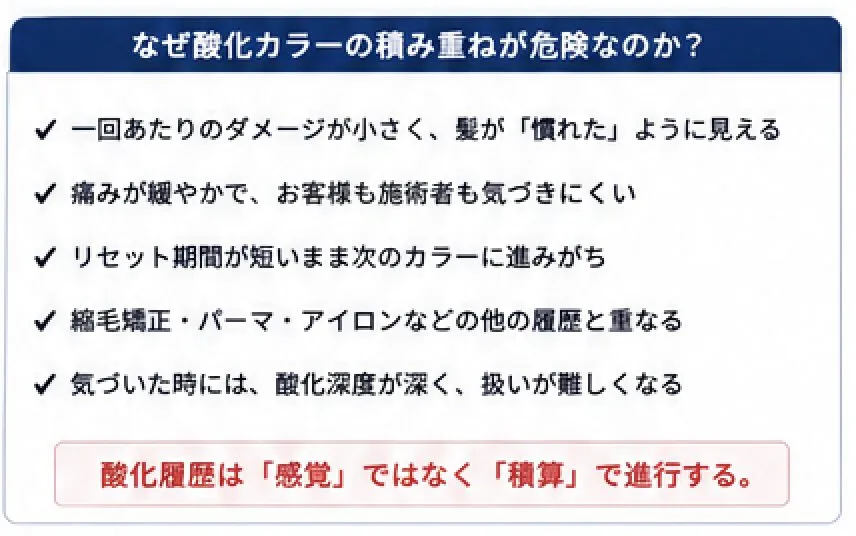

ブリーチより見落とされやすいのが、酸化カラーの反復毛です。

白髪染めやアルカリカラーを長年繰り返している髪は、

見た目が暗くても内部に酸化履歴を抱えていることがあります。

特に白髪染め反復毛は、色が暗いぶん丈夫そうに見えます。

しかし実際には、

• 過酸化水素履歴
• アルカリ履歴
• 染料の蓄積
• 金属保持
• CMC損傷
• 熱履歴

が積み重なっている場合があります。

だから、酸化カラー毛は単なる「カラー毛」ではありません。

静かに酸化履歴を積み上げた髪

です。

暗く見えるから安全、という判断は危険です。

金属と過酸化水素は、酸化履歴毛の反応を暴れさせる

酸化履歴毛では、

システイン酸やカルボキシル基などの陰イオン性部位が増え、

金属イオンを保持しやすくなる可能性があります。

そこに過酸化水素が重なると、

鉄や銅などの遷移金属が関与して、

フェントン反応・フェントン様反応が進みやすくなります。

その結果、ラジカル反応によって、

• ケラチン酸化
• 脂質酸化
• システイン酸生成
• カルボニル化
• CMC損傷
• 質感悪化

が進みやすくなる可能性があります。

だから、

キレートは、酸化反応場を整えるための処理である。

この考え方は、カラー、ブリーチ、縮毛矯正、2剤後処理のすべてに関わります。

縮毛矯正では“軟化”ではなく“還元”を見る

縮毛矯正で重要なのは、

髪が柔らかくなったかどうかではありません。

本当に見るべきなのは、

SS結合がどの程度還元され、熱処理で形状変化できる状態になっているか

です。

現場でいう「軟化」には、

さまざまな現象が混ざっています。

還元による構造可塑化もあれば、

アルカリ膨潤、水分による一時的な柔らかさ、

既損傷部の腰抜けもあります。

特に酸化履歴毛では、

柔らかく見えても、

実際には還元が進んでいるのではなく、

構造が膨潤で崩れかけているだけの場合があります。

だから酸化履歴毛の縮毛矯正では、

還元余白
膨潤余白
熱余白

を読む必要があります。

薬剤を弱くすれば安全、低温なら安全、処理剤を入れたから安全。

こうした単純化ではなく、髪にどれだけ反応の余白が残っているかを見る。

処理剤は“完全修復”ではなく“不安定性の制御”

処理剤やケアの目的は、髪を完全に元に戻すことではありません。

酸化履歴毛に対して処理剤が担うのは、

• 金属を制御する
• 残留過酸化水素を整理する
• pHを整える
• 水分移動を安定させる
• CMC脂質を補う
• カチオンで電荷と摩擦を整える
• PPT・ケラチンで物性を補助する
• プレックス系で施術中の崩れを抑える
• シリコーン・油分で摩擦と熱反応を整える

という役割です。

つまり処理剤は、

髪を元に戻す魔法ではなく、酸化履歴毛を暴れにくくするための設計道具

です。

近年では、

システイン酸量低減やS-S結合再結合にアプローチする原料、

反応性ケラチン、

生体模倣ケラチンペプチド、

CMC周辺の水分移動を整える処理など、

新しい技術も登場しています。

しかし、それらも「髪が完全に新品へ戻る」という意味ではありません。

大切なのは、

どの成分が、どの物性を、どこまで補助しているのかを分けて見ること

です。

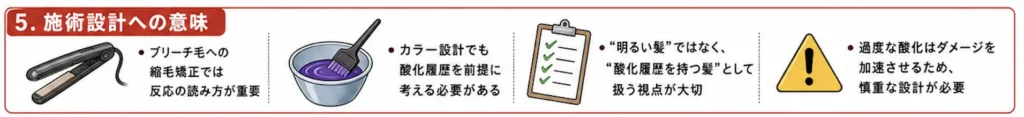

最終結論

システイン酸を学ぶ意味は、

システイン酸を知ることで、

• ブリーチ毛の酸化深度を読む
• 白髪染め反復毛の隠れ酸化履歴を読む
• 金属と過酸化水素のリスクを読む
• 親水化と乾燥時の硬さを分けて読む
• 縮毛矯正で還元と見かけの軟化を分ける
• 処理剤を“補修”ではなく“制御”として使う

ことができるようになります。

つまり、システイン酸とは、

酸化履歴毛を読むための地図

です。

その地図には、過去のブリーチ、カラー、パーマ、縮毛矯正、熱、紫外線、金属、日常摩擦の足跡が残っています。

美容師がすべきことは、その地図を見て

どこに橋をかけるか。
どこを通ってはいけないか。
どこを補強すれば次の施術に耐えられるか。
どこは無理に攻めず、整えるべきか。

それを判断することです。

システイン酸は、SS結合酸化の痕跡であり、酸化履歴毛の親水化・陰イオン化・金属保持・水分移動・熱反応を読むための重要な化学的サインである。

そして、施術設計としての結論は

酸化履歴毛への対応は、ダメージを“戻す”ことではなく、変化した物性を読み、反応場を整え、髪が崩れない範囲で美しく扱える状態へ導くことである。

この考え方があると、システイン酸はただの言葉ではなくなります。

髪の奥で起きた酸化の履歴を読む、静かな羅針盤になります。
