パーマ・縮毛矯正で起きる化学変化。SS結合・KSH・KSSR・酸化再結合の話

カラー・ブリーチが「酸化の世界」なら、パーマ・縮毛矯正は「還元と再酸化の世界」

前回は、カラーとブリーチで起きる化学変化を整理しました。

カラーやブリーチでは、主に酸化反応が大きなテーマになります。

カラーは、染料を酸化発色させながらメラニンにも作用する技術。

ブリーチは、メラニンを大きく酸化分解して明度を上げる技術。

つまり、カラー・ブリーチはざっくり言えば、

酸化によって色を変える技術

です。

では、パーマや縮毛矯正はどうか。

ここでは主役が変わります。

パーマ・縮毛矯正の入り口は、還元です。

髪の中にあるSS結合、つまりジスルフィド結合に還元剤が作用し、髪の結合状態を一時的に動かします。

そのうえで、ロッドやアイロン、ブロー、テンション、水分量などを使って形を変え、最後に2剤で酸化して安定化を狙います。

つまり、パーマ・縮毛矯正は、

還元で結合を動かす
物理操作で形を変える
酸化で安定化する

という技術です。

カラー・ブリーチが「酸化で色を変える技術」なら、
パーマ・縮毛矯正は、
還元と再酸化で形を変える技術
と言えます。

パーマ・縮毛矯正は「髪を傷めて形を変える技術」ではない

ここで最初に整理しておきたいのは、パーマや縮毛矯正を

髪を傷めて形を変える技術

として見ないことです。

もちろん、薬剤や熱を使う以上、髪への負担はあります。

ただし本質は、ただ髪を壊して形を変えることではありません。

本来は、

髪の結合を必要な分だけ動かし、形を変え、再び安定させる技術

です。

ここがとても大事です。

パーマも縮毛矯正も、結果だけ見ると、

• クセが伸びた
• ウェーブがついた
• 髪が柔らかくなった
• 髪が硬くなった
• 戻った
• ビビった
• だれた

という現象で判断されがちです。

でも、その裏側では、

• SS結合がどのくらい還元されたか
• KSHがどのくらい生じたか
• KSSRのような混合ジスルフィド状態がどう関与したか
• 還元剤がどれくらい残ったか
• 中間水洗でどれくらい整理できたか
• 熱やテンションでどのように形を作ったか
• 2剤酸化でどのくらい安定化できたか

という複数の要素が絡んでいます。

つまり、パーマ・縮毛矯正は、単純に

1剤で切って、2剤で戻す

では少し雑です。

実際には、

還元剤がSS結合に作用し、KSHやKSSRなどの反応状態を経ながら、髪の結合バランスを一時的に変化させる。

その状態で形を変え、酸化によって再び安定化を狙う。

という方が、より現実に近い見方です。

なぜ「SS結合」だけでは説明しきれないのか

パーマや縮毛矯正の説明では、よく

SS結合を切って、形を変えて、再結合させる

と言われます。

これは非常にわかりやすい説明です。

ただし、深く考えるなら、ここで一度止まりたいところです。

なぜなら、実際の毛髪内では、SS結合がきれいに一斉に切れて、きれいに一斉に戻るわけではないからです。

髪は均一な素材ではありません。

一本の髪の中にも、

• 健康な部分
• カラー履歴のある部分
• ブリーチ履歴のある部分
• 既矯正部
• 熱履歴のある部分
• エイジングで細くなった部分
• キューティクルが荒れた部分
• 脂質が抜けた部分
• 親水化した部分

が混在しています。

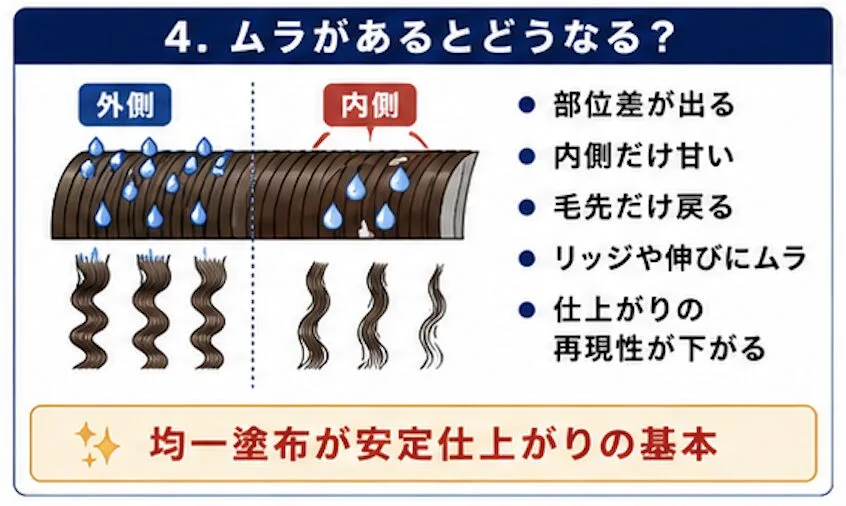

この状態で還元剤を塗れば、反応は当然ムラになります。

還元剤が入りやすい場所。
入りにくい場所。
反応が速い場所。
遅い場所。
すでに酸化ダメージでSS結合が少ない場所。
熱で硬くなっていて反応が読みにくい場所。

全部あります。

だから、パーマ・縮毛矯正は
SS結合を切る技術
というより、
髪の中にある複数の履歴と結合状態を読みながら、必要な反応量を設計する技術
と考えた方が深いです。

KSHとKSSRを理解すると、還元の見え方が変わる

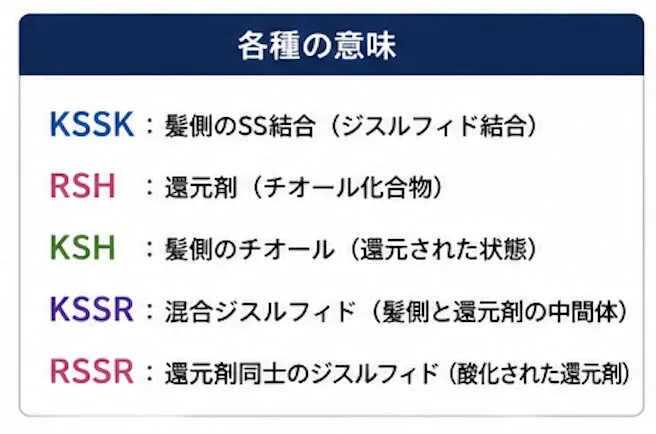

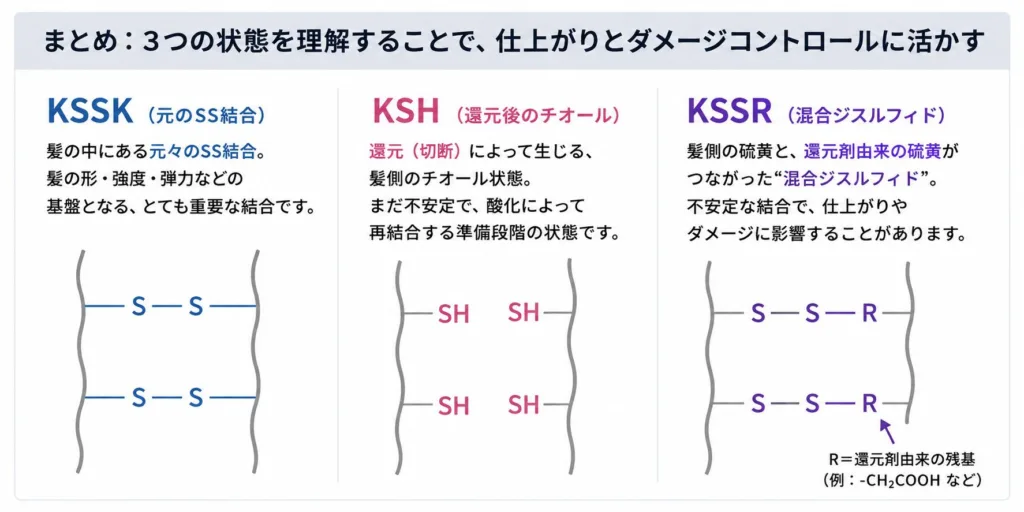

今回の重要キーワードは、

• KSSK
• KSH
• KSSR

です。

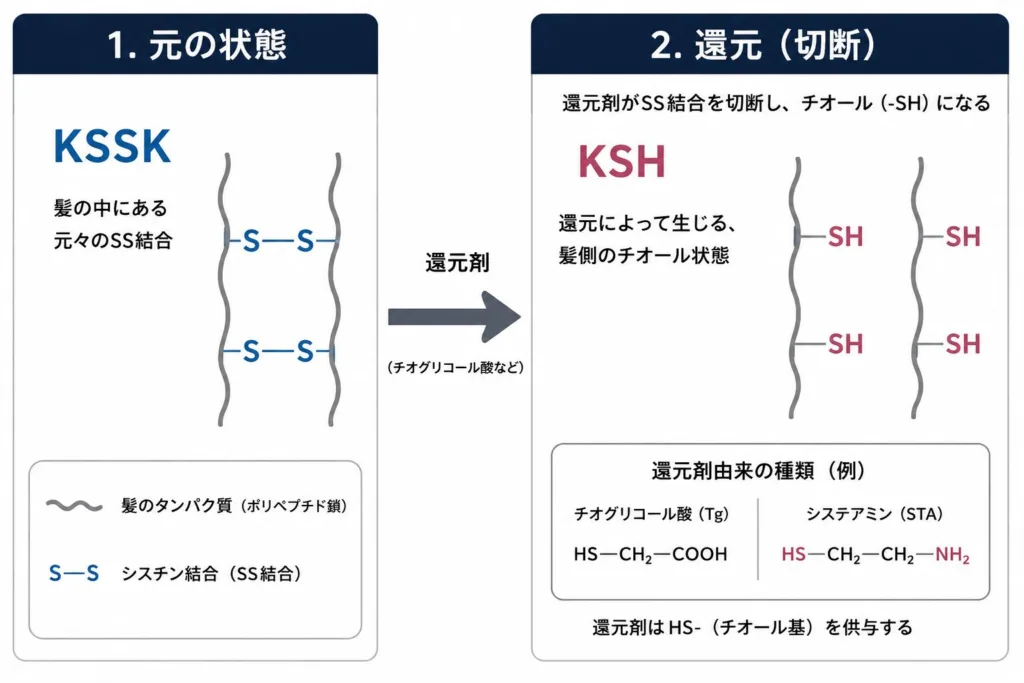

ざっくり言うと、

KSSK

髪の中にある元々のSS結合。

KSH

還元によって生じる、髪側のチオール状態。

KSSR

髪側の硫黄と還元剤由来の硫黄がつながった、混合ジスルフィド的な状態。

ここを理解すると、還元の見え方がかなり変わります。

還元とは単に、

SS結合を切る

ではありません。

還元剤RSHが髪のKSSKに作用すると、KSHだけでなく、KSSRのような中間的な状態も関与します。

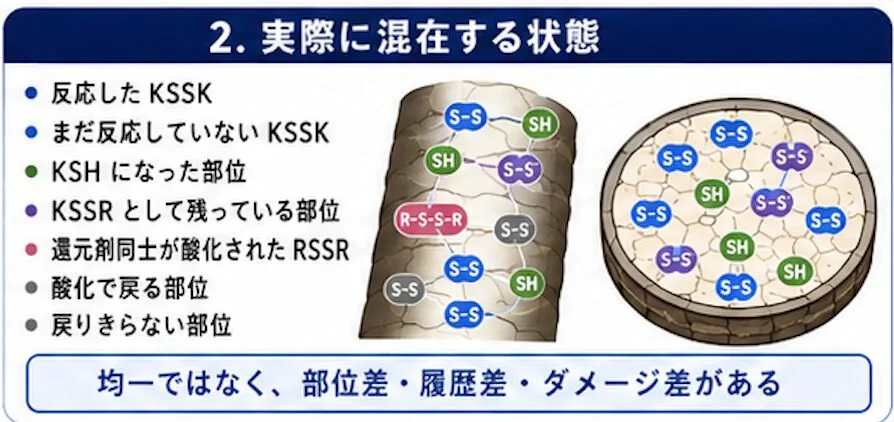

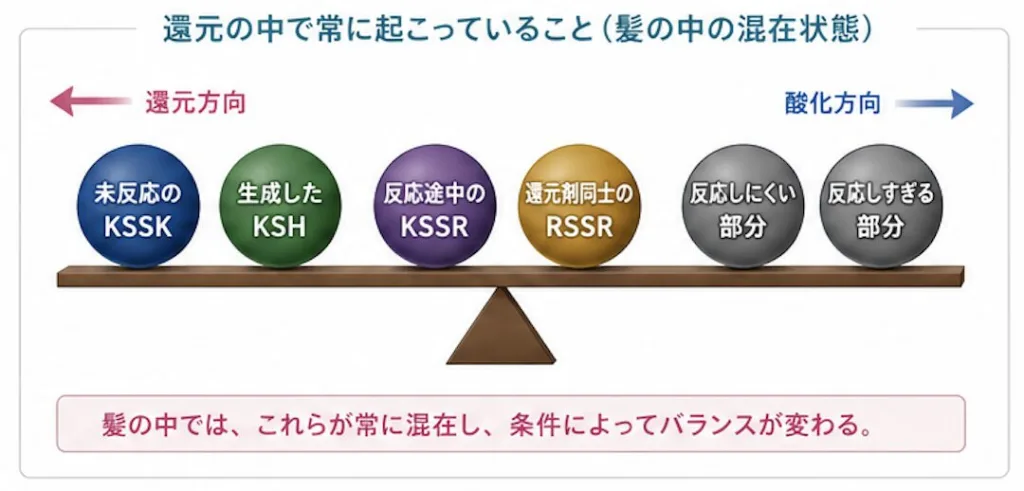

つまり、髪の中では、

元のSS結合
還元されたチオール
還元剤と髪が一時的に結びついた状態
残留還元剤
再酸化されるべき部位

が混ざった状態になります。

この状態をどう整理するかが、仕上がりに大きく関わります。

だからKSSRは、単純な悪者ではありません。

KSSRは、還元反応の中で関与する状態です。

問題は、
必要以上に残ること
中間水洗で整理されないこと
2剤酸化で安定化しきれないこと
毛髪履歴によって反応がムラになること
です。

ここを理解すると、
「KSSRを抑える」という言葉も、少し表現を変えたくなります。

正確には、

KSSRをまったく作らない

ではなく、

還元反応の中で生じるKSSRや残留還元剤を、必要以上に残さず、次の酸化工程に進める状態へ整理する

というイメージです。

ここが今回のかなり大事な部分です。

パーマ・縮毛矯正は「還元剤選び」だけでは決まらない

現場では、どうしても

• チオか
• システアミンか
• GMTか
• スピエラか
• pHはいくつか
• アルカリ度はどうか
• 還元剤濃度はどうか

という薬剤選定に意識が行きます。

もちろん、それは非常に大事です。

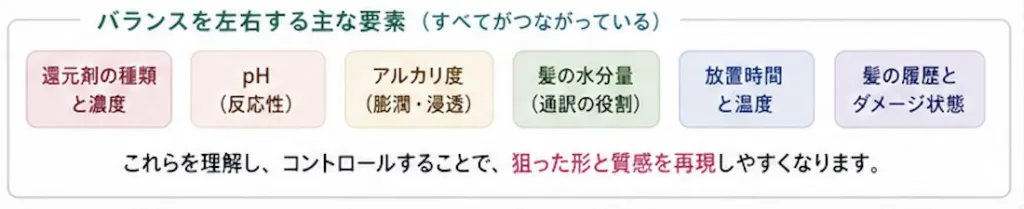

ただし、パーマ・縮毛矯正の結果は、還元剤だけで決まりません。

実際には、

• 毛髪診断
• 前処理
• pH
• アルカリ度
• 還元剤濃度
• 塗布量
• 放置時間
• 水分量
• 中間水洗
• 中間処理
• ブロー
• アイロン温度
• テンション
• 2剤の塗布量
• 2剤の放置時間
• 後処理
• ホームケア

まで全部つながっています。

つまり、還元剤は主役級ですが、単独主演ではありません。

舞台には照明、音響、脚本、演出、舞台監督までいます。
還元剤だけ名優でも、2剤酸化が寝坊したら公演は荒れます。

だから今回のテーマでは、薬剤名よりもまず、

還元で何が起きているのか
KSHとは何か
KSSRとは何か
2剤酸化で何を戻そうとしているのか
中間水洗はなぜ重要なのか
酸化不足や残留還元剤はなぜ問題になるのか

を整理していきます。

今回のテーマで整理したいこと

今回は、以下の流れで考えます。

1. SS結合とは何か
2. 還元剤はSS結合に何をしているのか
3. KSSK・KSH・KSSR・残留還元剤の状態を、酸化へつなげやすい形に整える
4. パーマ・縮毛矯正で形が変わる流れ
5. 縮毛矯正で加わる熱の影響
6. 2剤酸化では何をしているのか
7. 酸化不足があると何が起こりやすいのか
8. 中間水洗はなぜ重要なのか
9. KSSRを抑えるとはどういうことか

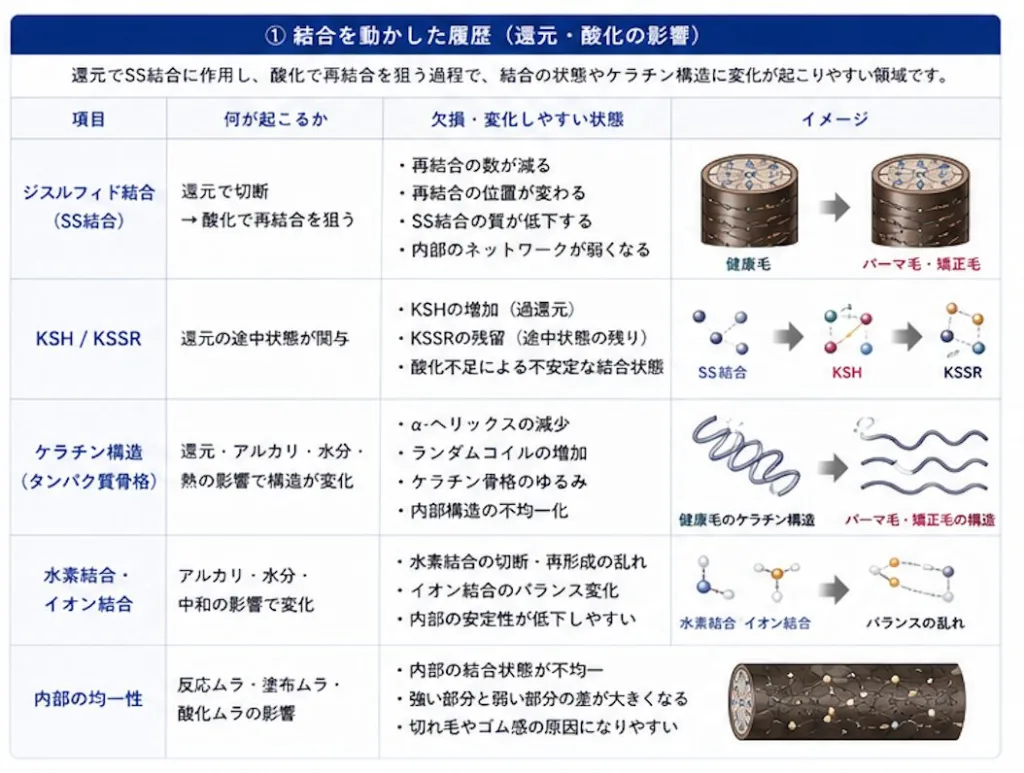

10. パーマ毛・矯正毛では何が欠損・変化しやすいか？

この回のゴールは、
パーマや縮毛矯正を“感覚”ではなく、“還元と酸化の流れ”として整理すること
です。

パーマ・縮毛矯正は、単に髪を傷めて形を変える技術ではありません。

髪のSS結合に還元剤で作用し、KSHやKSSRのような反応状態を経ながら、髪の形を変えやすい状態にします。

その後、ロッド・ブロー・アイロン・テンションなどで形を作り、2剤酸化によって再び安定化を狙います。

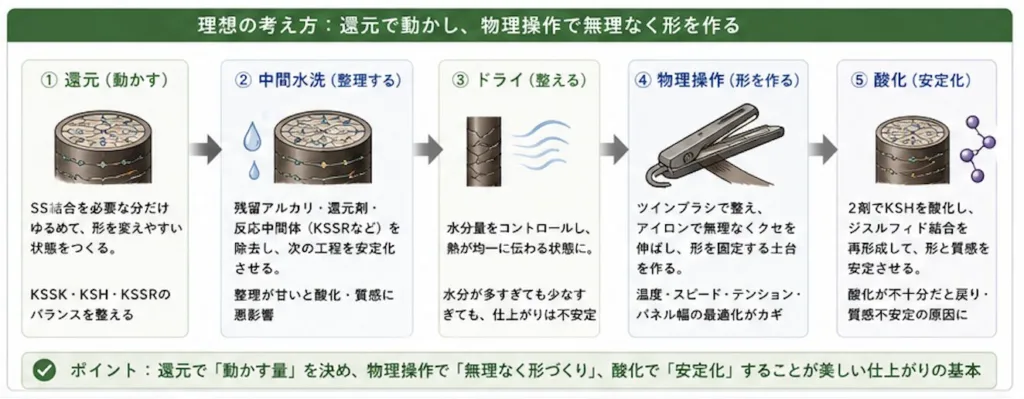

つまり、

還元で動かす
物理操作で形を作る
酸化で安定化させる

これがパーマ・縮毛矯正の基本構造です。

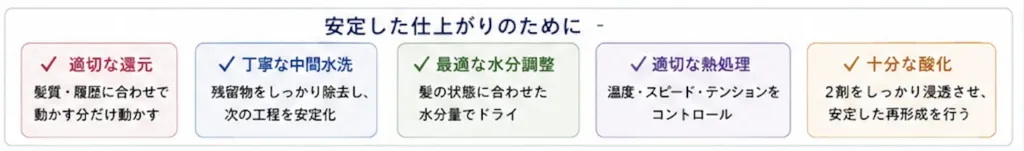

そして、仕上がりを左右するのは、
どれだけ強く還元するか
だけではありません。

むしろ重要なのは、

必要な分だけ還元する
余分な還元剤を残さない
KSSRやKSHの状態を整理する
熱やテンションで無理をしない
2剤酸化でしっかり安定化させる

という一連の設計です。

パーマ・縮毛矯正は、
還元と酸化の両方を設計する技術
です。

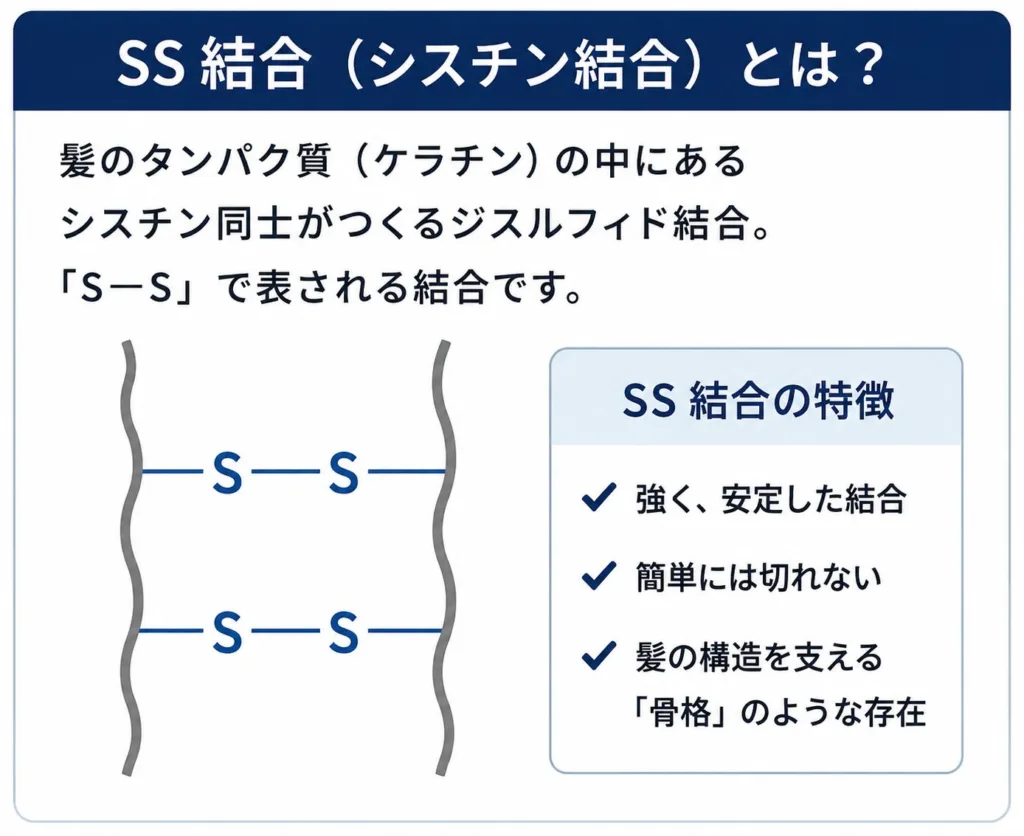

1. SS結合とは何か？

パーマ・縮毛矯正の“動かすべき柱”を理解する

パーマ・縮毛矯正を深く考えるなら、まず避けて通れないのがSS結合です。

SS結合は、正式にはジスルフィド結合。

毛髪ケラチンの中に存在する、シスチン由来の結合です。

簡略化すると、

K-S-S-K

と表せます。

Kはケラチン。
S-Sがジスルフィド結合です。

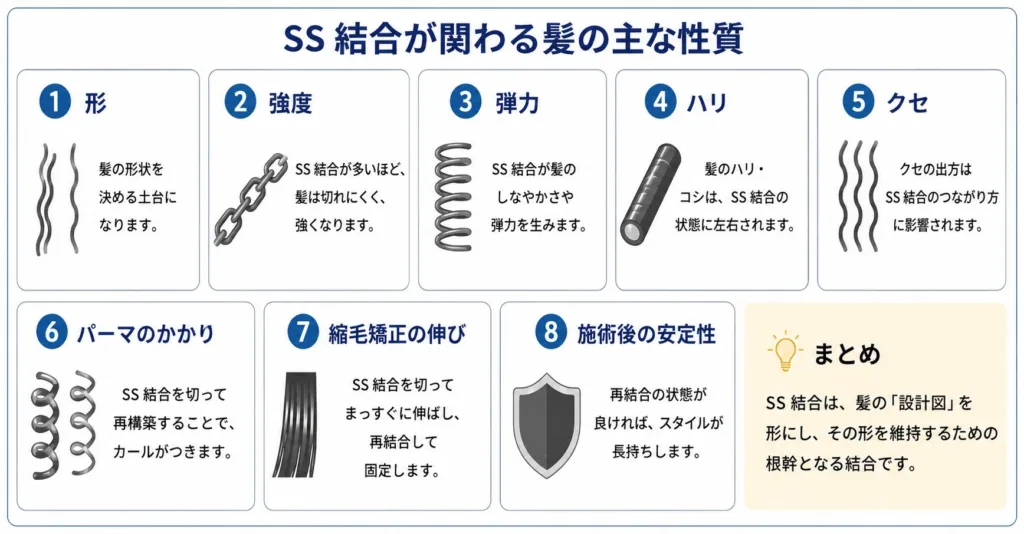

このSS結合は、髪の

• 形
• 強度
• 弾力
• ハリ
• クセ
• パーマのかかり
• 縮毛矯正の伸び
• 施術後の安定性

に関わる、とても重要な結合です。

ただし、ここでいきなり注意点です。

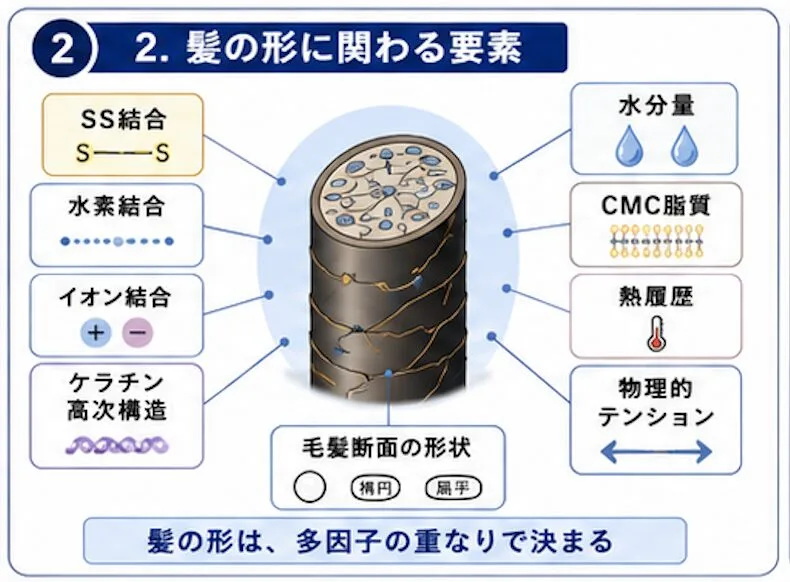

SS結合だけで髪の形がすべて決まっているわけではありません。

髪の形には、

• SS結合
• 水素結合
• イオン結合
• 疎水性相互作用
• ケラチンの高次構造
• CMC脂質
• 水分量
• 熱履歴
• 毛髪の断面形状
• 毛包での作られ方

なども関わります。

つまりSS結合は、髪の形を支える重要な柱ではありますが、
髪の形を決める唯一の神様ではない
ということです。

ここを押さえておくと、パーマや縮毛矯正の理解がかなり深くなります。

1-1. SS結合は髪の中の“固定ボルト”

※ただし厳密には、髪の形はSS結合だけでなく、水素結合、イオン結合、疎水性相互作用、毛髪断面形状、水分状態、ケラチン高次構造なども関わります。

髪はケラチンタンパク質でできています。

そのケラチン同士をつなぎ、構造を安定させている結合のひとつがSS結合です。

イメージとしては、髪の中の固定ボルトです。

髪のケラチン構造を、あちこちで留めているボルト。

このボルトがあるから、髪は形を保ち、強度を持ち、弾力を出せます。

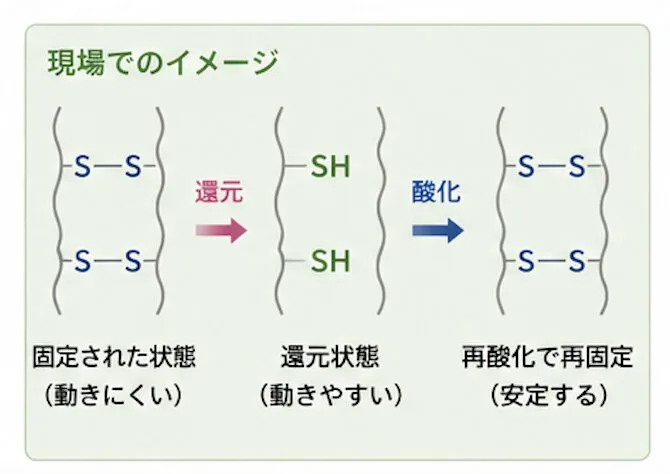

パーマや縮毛矯正では、この固定ボルトを一時的にゆるめます。

そして、

• ロッドで曲げる
• ブローで整える
• アイロンで伸ばす
• テンションで形を作る

そのあとに、2剤酸化でジスルフィド結合の再形成と形の安定化を狙う。

つまり、パーマや縮毛矯正は、

髪の中のボルトを必要な分だけゆるめ、形を変え、もう一度締め直す技術

と考えるとわかりやすいです。

ただし、問題はこのボルトがすべて同じ状態ではないことです。

健康毛のボルト。
カラー履歴のあるボルト。
ブリーチで酸化されたボルト。
既矯正で一度動かされたボルト。
熱で硬くなった周辺構造。
エイジングで細くなった素材。

同じ頭の中に、状態の違うボルトが混ざっています。

だから同じ薬剤を塗っても、同じようには動きません。

ここが現場の難しさです。

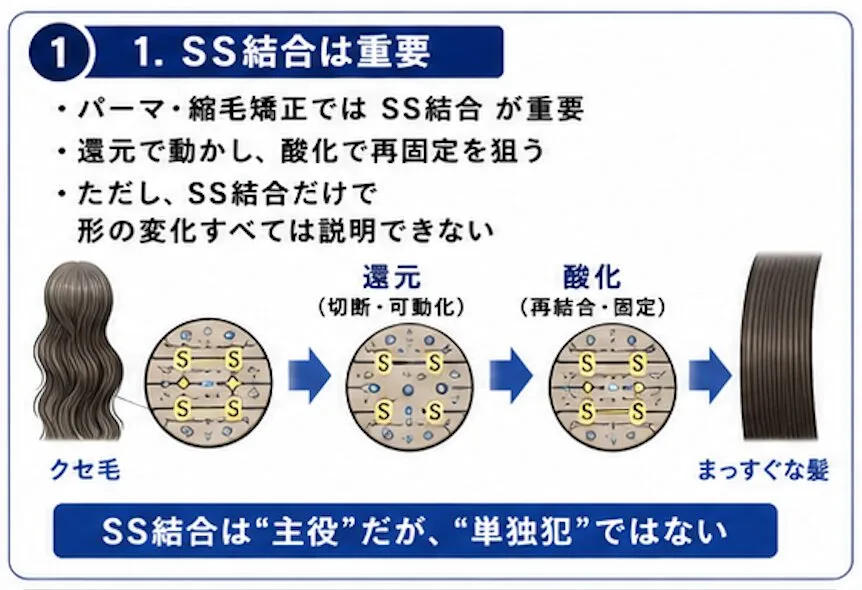

1-2. SS結合だけではなく、水素結合・イオン結合・疎水性相互作用も関わる

髪の形と質感は「SS結合だけ」で決まるわけではない

パーマや縮毛矯正を考えるとき、どうしても主役はSS結合になります。

これは当然です。

パーマ・縮毛矯正では、還元剤が毛髪ケラチン中のジスルフィド結合、つまりSS結合に作用し、その後の酸化でジスルフィド結合の再形成を狙うからです。

ただし、ここで注意したいのは、髪の形や質感はSS結合だけで決まっているわけではないということです。

毛髪の挙動は、一般的に

• 水素結合
• ジスルフィド結合
• イオン結合

など複数の結合が関わるものとして説明されています。さらに、毛髪ケラチンの立体構造や水分状態、熱、物理的な力も毛髪の性質に影響します。

つまり、SS結合はとても重要です。

でも、SS結合だけを見ていると、現場で起きている

• なぜ濡れると柔らかくなるのか
• なぜ乾くと形が戻るのか
• なぜアイロンで一時的に伸びるのか
• なぜ湿気で広がるのか
• なぜ矯正後に硬くなることがあるのか
• なぜ2剤をしても完全に元通りにはならないのか

が説明しきれません。

髪はSS結合だけで立っている建物ではありません。
SS結合は鉄骨。
水素結合は可動するドア。
イオン結合は開閉する鍵。
疎水性相互作用は室内の空気感。
CMC脂質は床下の潤滑材。

どれかひとつだけ見ても、家全体の住み心地はわからないのです。

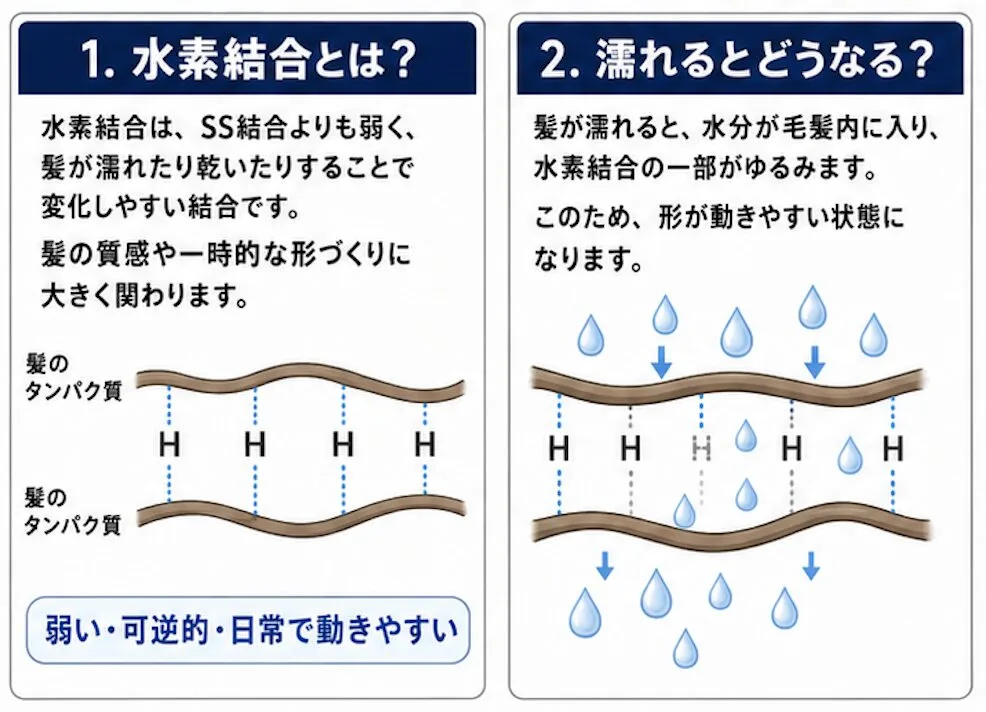

1-2-1. 水素結合：濡れる・乾く・熱で変わる“日常の形”に関わる

まず重要なのが水素結合です。

水素結合は、SS結合よりも弱く、髪が濡れたり乾いたりすることで変化しやすい結合です。

髪の質感や一時的な形の変化には、この水素結合が大きく関わります。

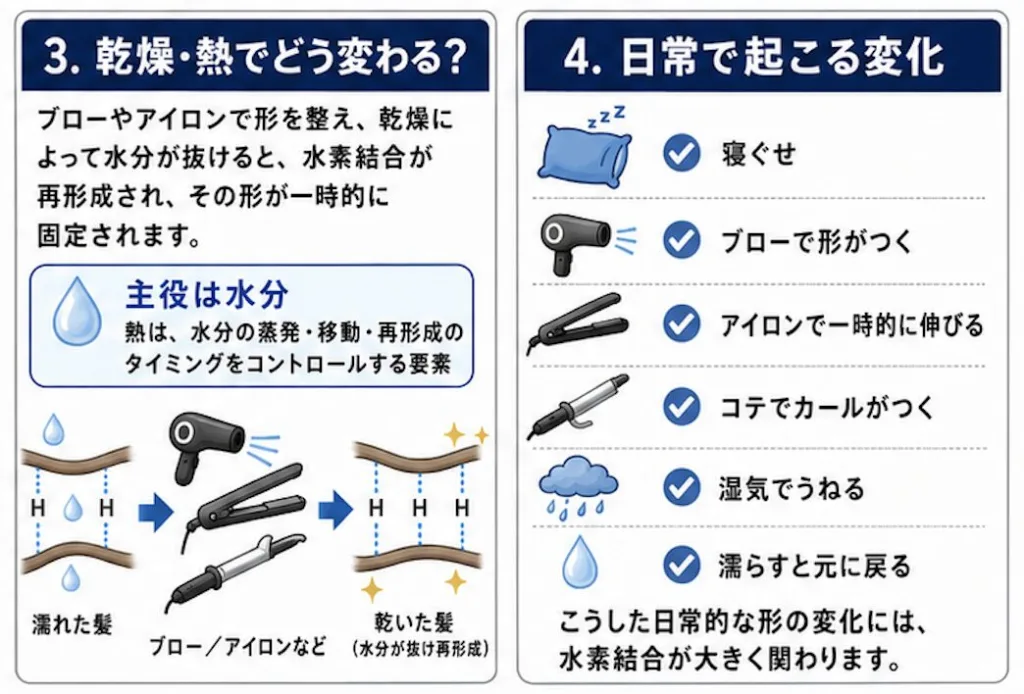

髪が濡れると、水分が毛髪内に入り、水素結合の一部がゆるみます。

その状態でブローやアイロンによって形を整え、乾燥によって水分が抜けると、水素結合が再形成され、その形が一時的に固定されます。

つまり、水素結合を動かす主役は水分であり、熱はその水分の蒸発・移動・再形成のタイミングをコントロールする要素です。

たとえば、

• 寝ぐせ
• ブローで形がつく
• アイロンで一時的に伸びる
• コテでカールがつく
• 湿気でうねる
• 濡らすと元に戻る

こうした日常的な髪の形の変化には、水素結合がかなり関わります。

つまり、水素結合は一時的な形づくりに関わる結合です。

パーマや縮毛矯正のように長期的な形を作るにはSS結合の操作が重要になりますが、仕上がりの質感やアイロン工程、ブロー工程では水素結合もかなり影響します。

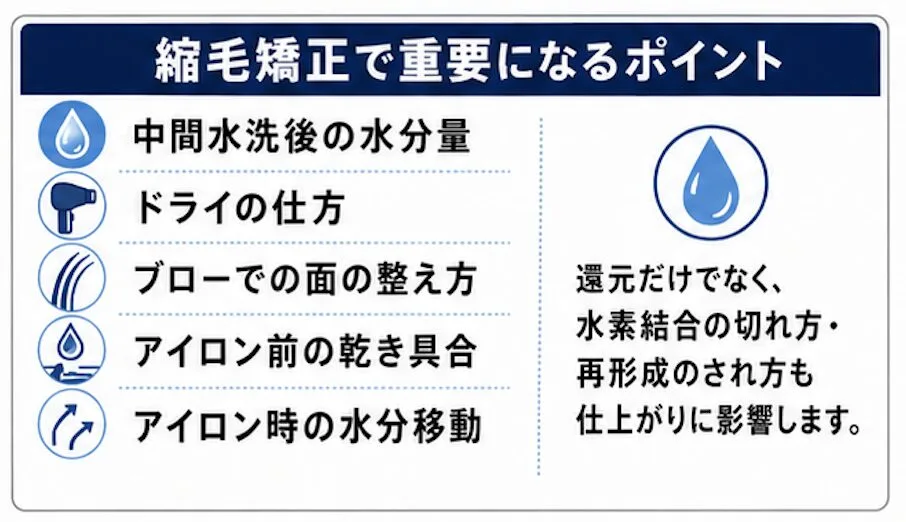

だから縮毛矯正では、還元だけでなく、

中間水洗後の水分量
ドライの仕方
ブローでの面の整え方
アイロン前の乾き具合
アイロン時の水分移動

が重要になります。

ここでの水分は、ただの「濡れている・乾いている」ではありません。

髪の水素結合がどのように切れ、どのように再形成されるかに関わる、かなり重要な変数です。

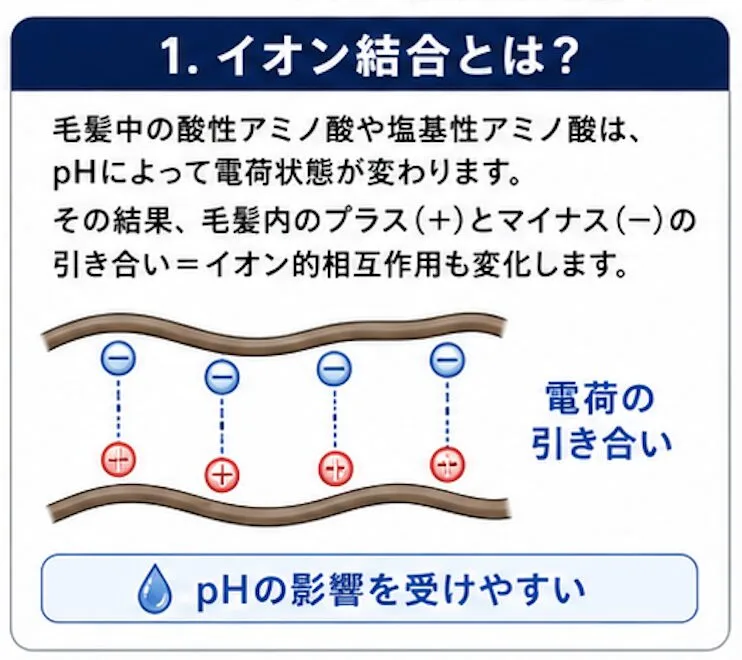

1-2-2. イオン結合：pHで変わりやすい“電荷のつながり”

次にイオン結合です。

イオン結合は、毛髪中のプラスとマイナスの電荷を持つ部位が引き合うことで関わる結合です。

これはpHの影響を受けやすい結合です。

髪の中には酸性アミノ酸や塩基性アミノ酸があり、pHによって電荷状態が変わります。

すると、毛髪内のイオン的な相互作用も変わります。

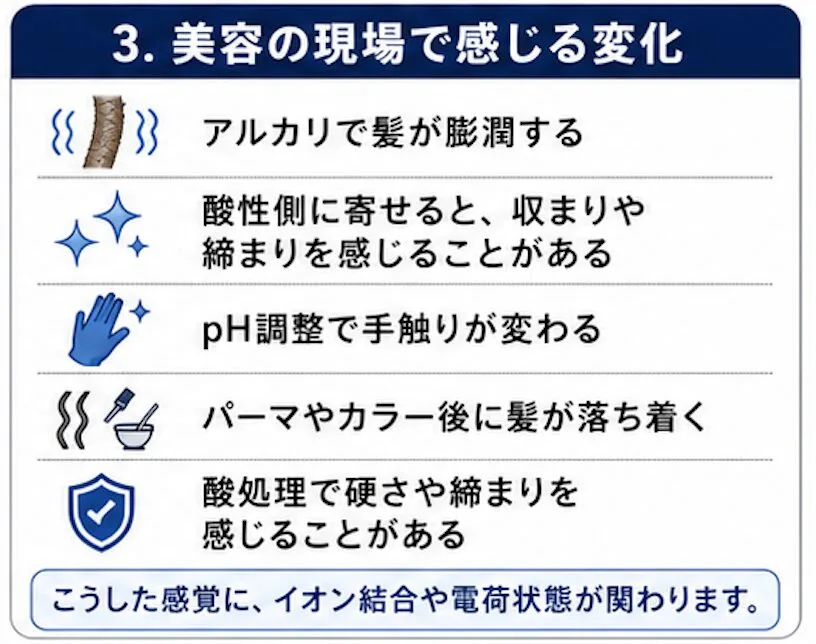

美容の現場で言えば、

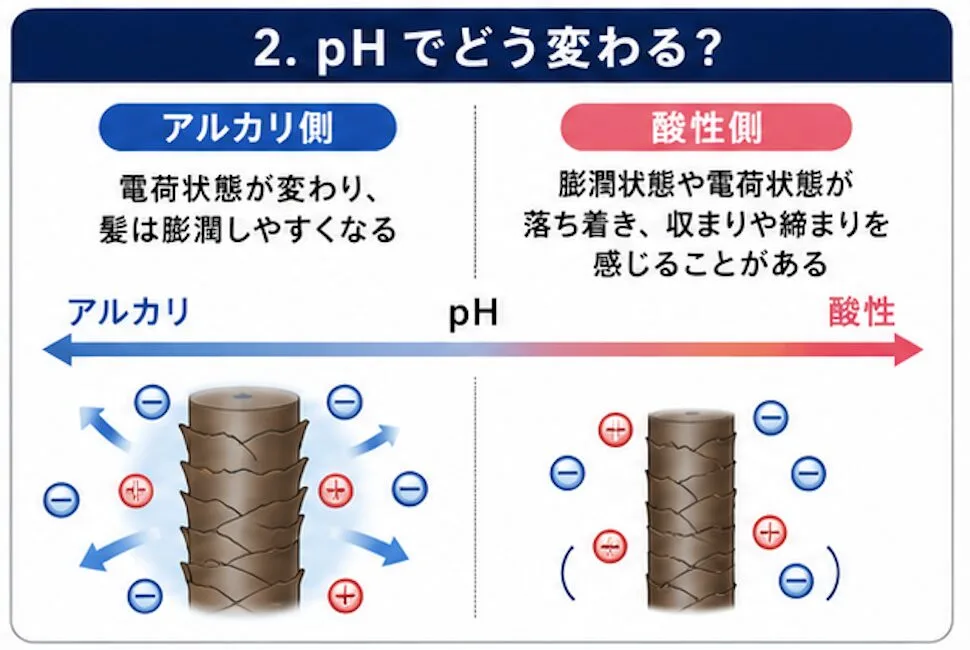

• アルカリで髪が膨潤する
• 酸性側に寄せると、膨潤状態や電荷状態が落ち着き、収まりや締まりを感じることがある
• pH調整で手触りが変わる
• パーマやカラー後に髪が落ち着く
• 酸処理で硬さや締まりを感じることがある

こうした感覚に、イオン結合や電荷状態が関わります。

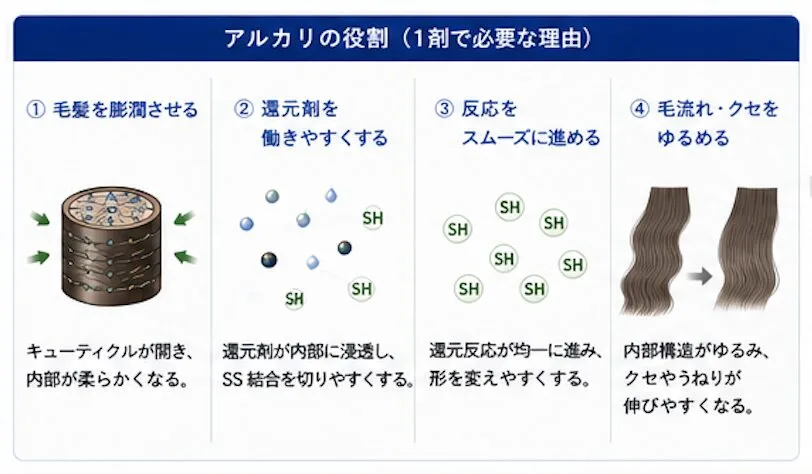

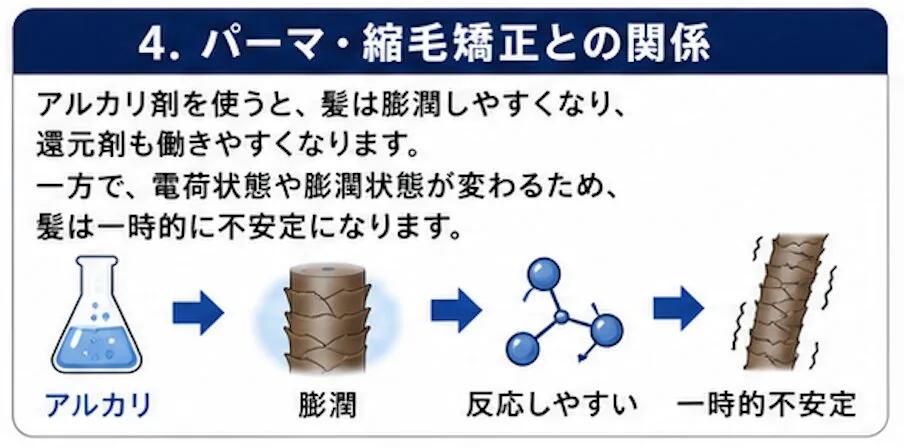

パーマや縮毛矯正でアルカリ剤を使うと、髪は膨潤しやすくなり、還元剤も働きやすくなります。

でも、その一方で、電荷状態や膨潤状態が変わるため、髪は一時的に不安定になります。

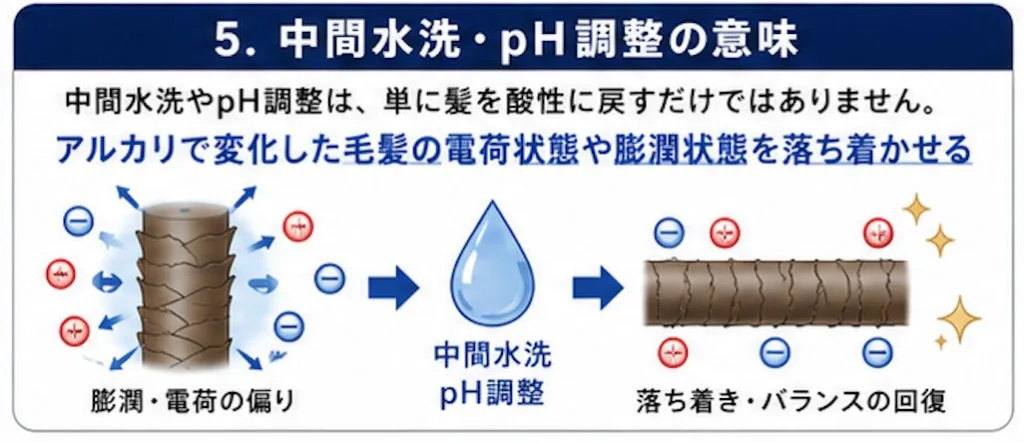

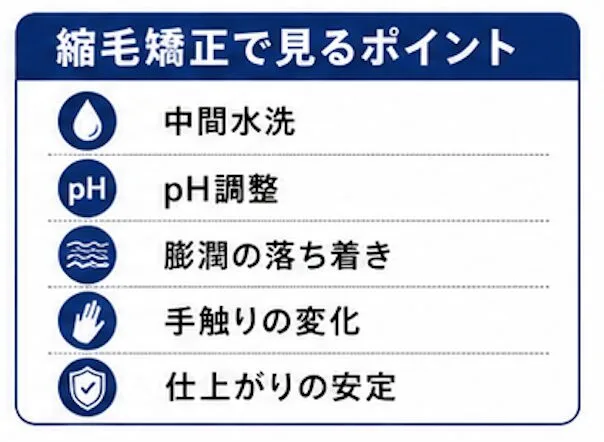

だから中間水洗やpH調整は、単に

髪を酸性に戻す

だけではなく、

アルカリで変化した毛髪の電荷状態や膨潤状態を落ち着かせる

という意味があります。

つまり、イオン結合を考えると、pH調整の意味が深くなります。

pHはただの数字ではありません。

髪の中の“電気的な握手”の強さを変えるスイッチです。

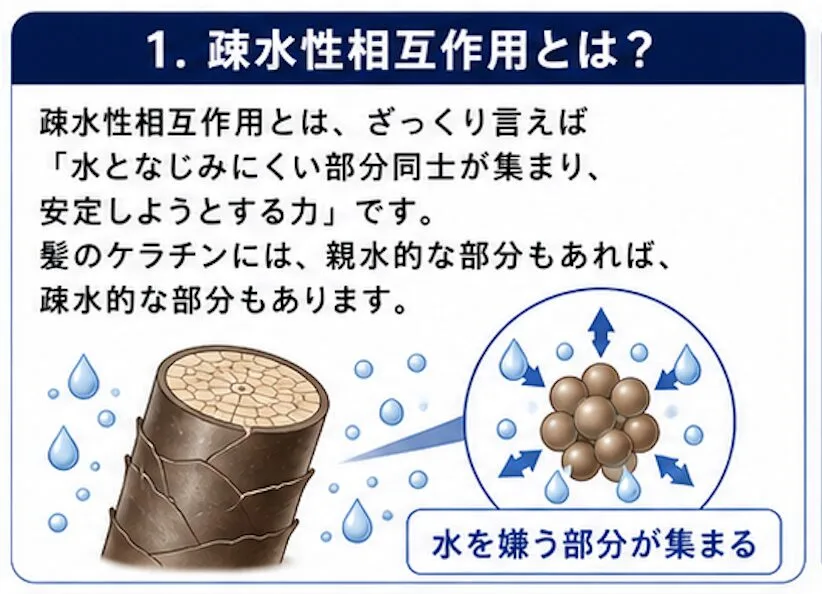

1-2-3. 疎水性相互作用：水を嫌う力が、髪のまとまりや質感に関わる

次に、疎水性相互作用です。

これは少し説明が難しいですが、ざっくり言えば、

水となじみにくい部分同士が集まり、安定しようとする力

です。

髪のケラチンには、水になじみやすい部分もあれば、水を避けるような部分もあります。

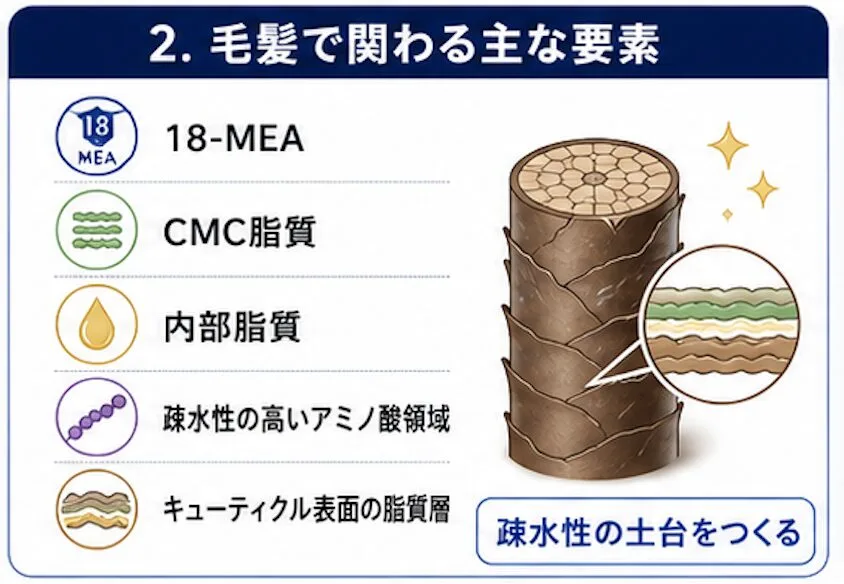

さらに毛髪には、

• 18-MEA
• CMC脂質
• 内部脂質
• 疎水性の高いアミノ酸領域
• キューティクル表面の脂質層

なども関わります。

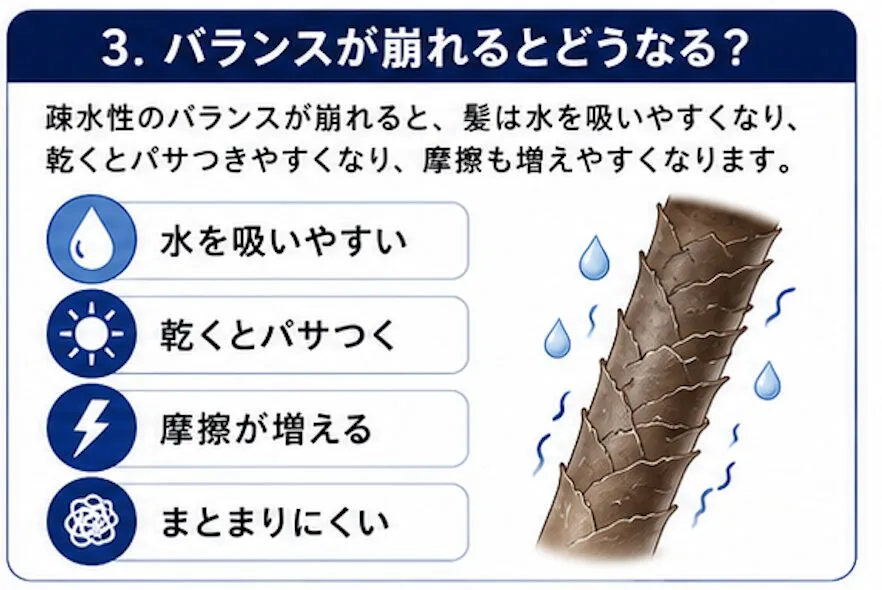

この疎水性のバランスが崩れると、髪は水を吸いやすくなったり、乾くとパサついたり、摩擦が増えたりします。

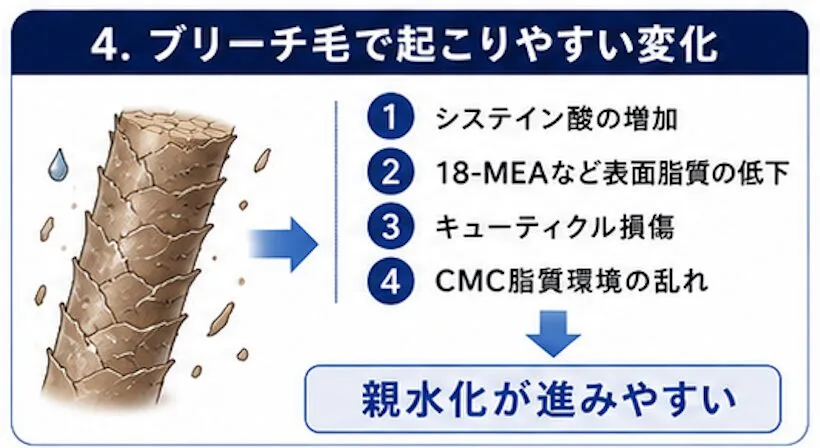

たとえばブリーチ毛では、

• システイン酸の増加
• 18-MEAなど表面脂質の低下
• キューティクル損傷
• CMC脂質環境の乱れ

によって、親水化が進みやすくなります。

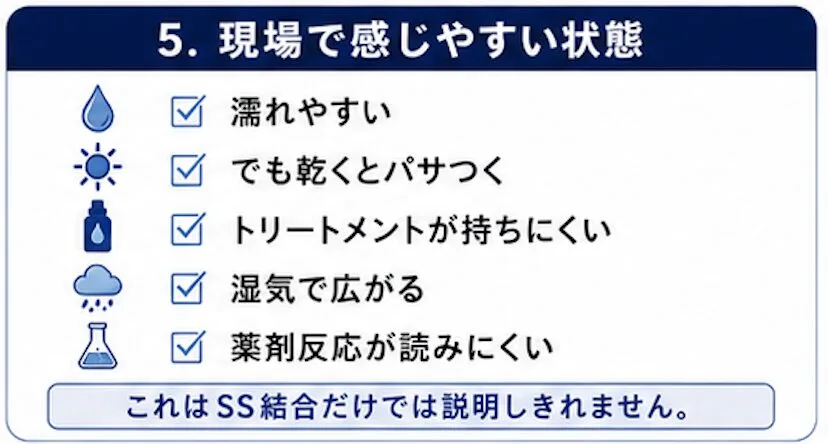

すると、

濡れやすい
でも乾くとパサつく
トリートメントが持ちにくい
湿気で広がる
薬剤反応が読みにくい

という状態になりやすい。

これはSS結合だけでは説明しきれません。

髪の水との距離感が変わっているのです。

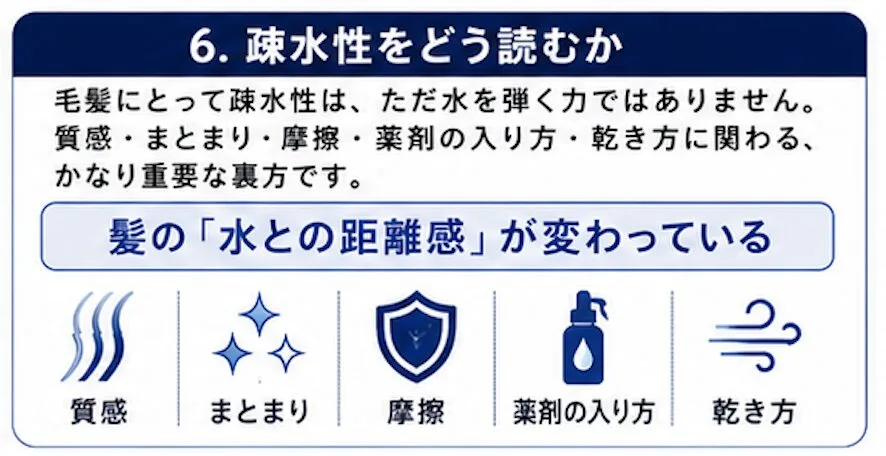

毛髪にとって疎水性は、ただ水を弾く力ではありません。
質感・まとまり・摩擦・薬剤の入り方・乾き方に関わる、かなり重要な裏方です。

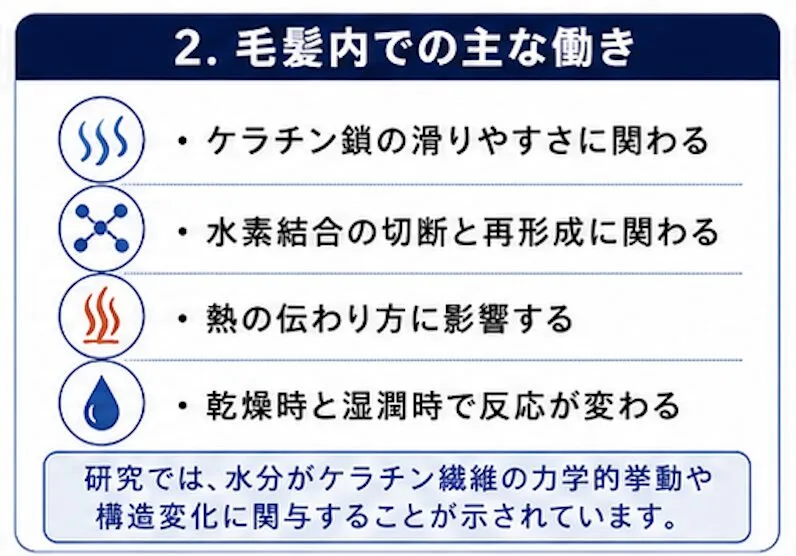

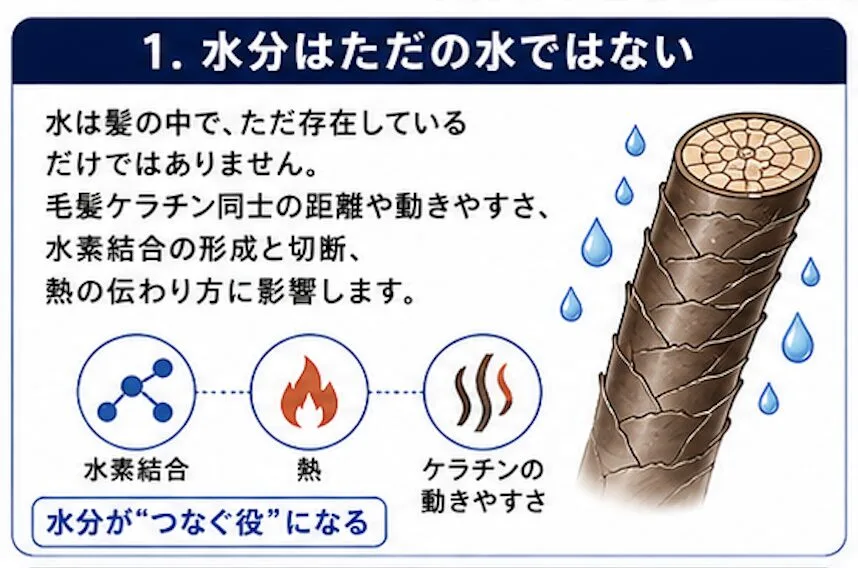

1-2-4. 水分は、水素結合・熱・ケラチンの動きやすさをつなぐ“通訳”になる

水分も重要です。

水は、髪の中でただ存在しているだけではありません。

水分は、毛髪ケラチン同士の距離や動きやすさ、水素結合の形成と切断、熱の伝わり方に影響します。

毛髪ケラチンの研究では、水分がケラチン鎖の滑りや構造変化に関与することが示されています。

水はケラチン繊維の力学的挙動に影響し、乾燥状態と湿潤状態では髪の反応が変わります。

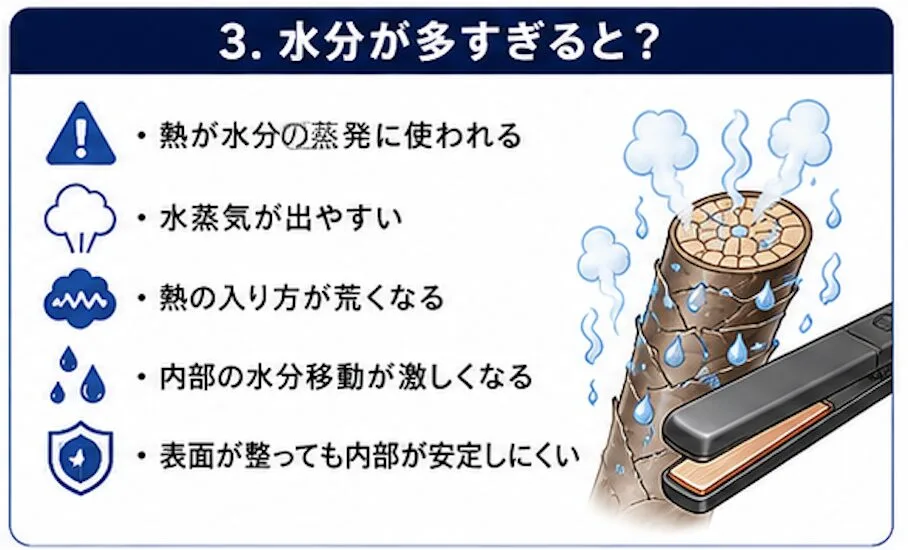

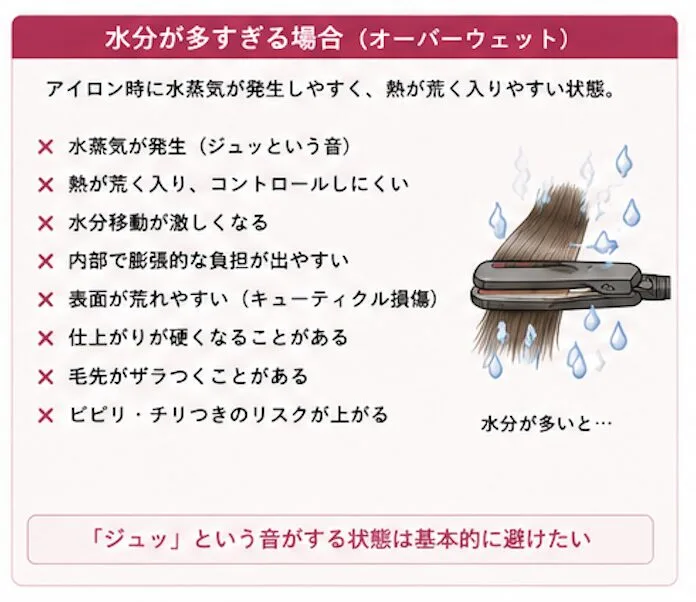

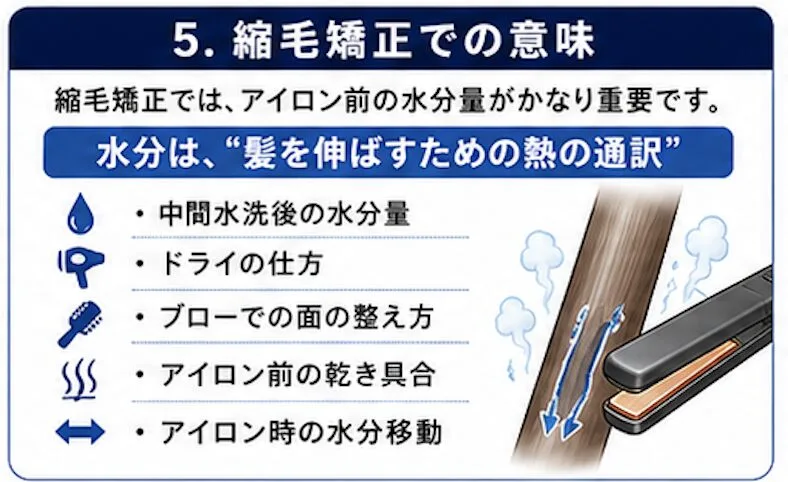

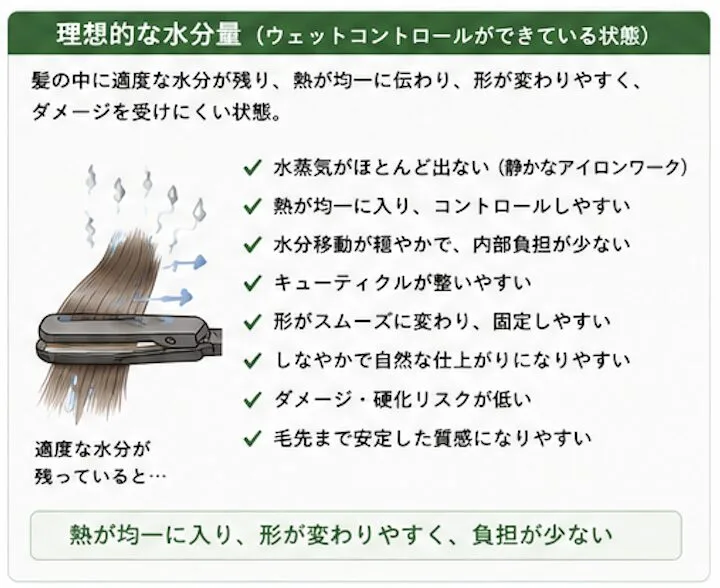

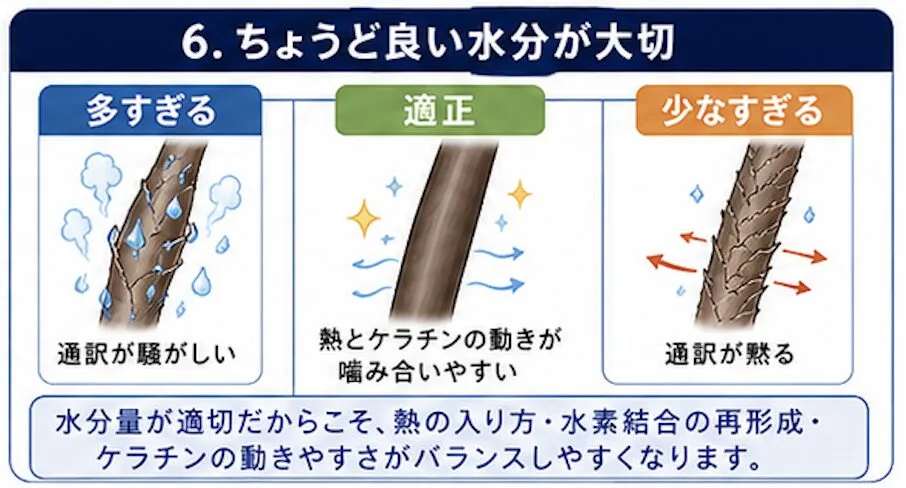

縮毛矯正で考えると、アイロン前の水分量はかなり重要です。

水分が多すぎると、

• 熱が水分の蒸発に使われる
• 水蒸気が出やすい
• 熱の入り方が荒くなる
• 内部の水分移動が激しくなる
• 表面が整っても内部が安定しにくい

可能性があります。

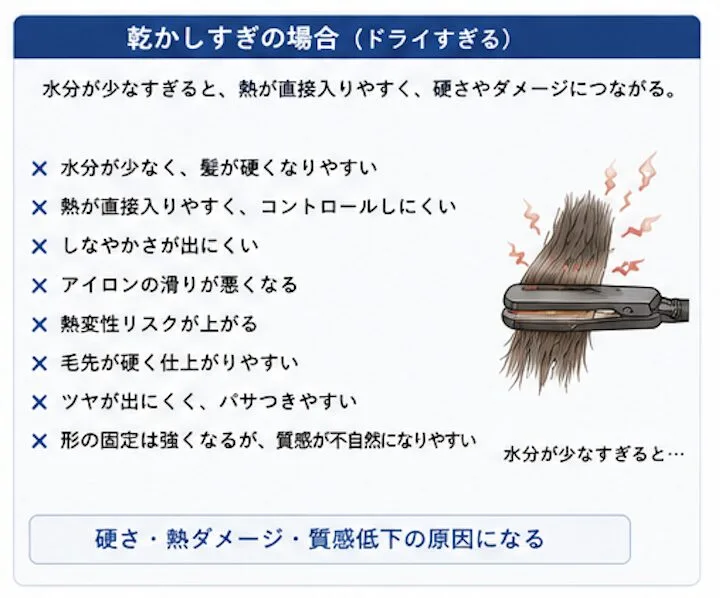

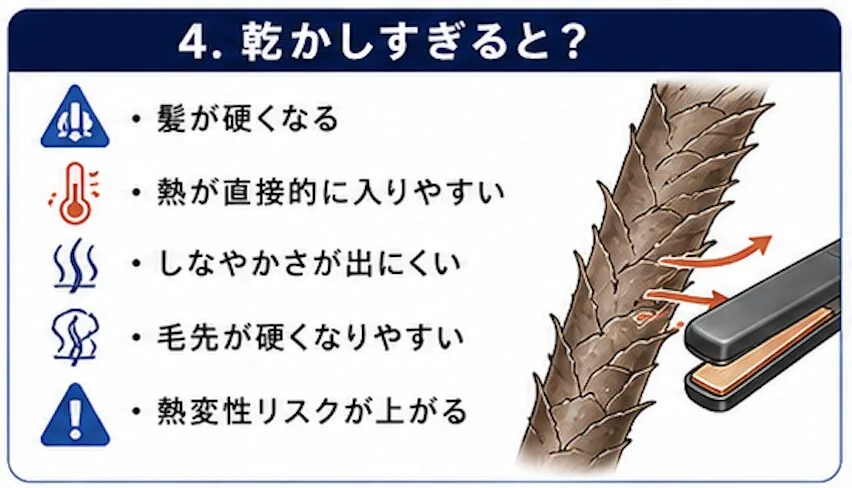

逆に乾かしすぎると、

• 髪が硬くなる
• 熱が直接的に入りやすい
• しなやかさが出にくい
• 毛先が硬くなりやすい
• 熱変性リスクが上がる

可能性があります。

つまり縮毛矯正における水分は、

髪を伸ばすための熱の通訳

です。

多すぎても通訳が騒がしい。
少なすぎても通訳が黙る。

ちょうど良い水分状態だから、熱と髪がうまく会話できます。

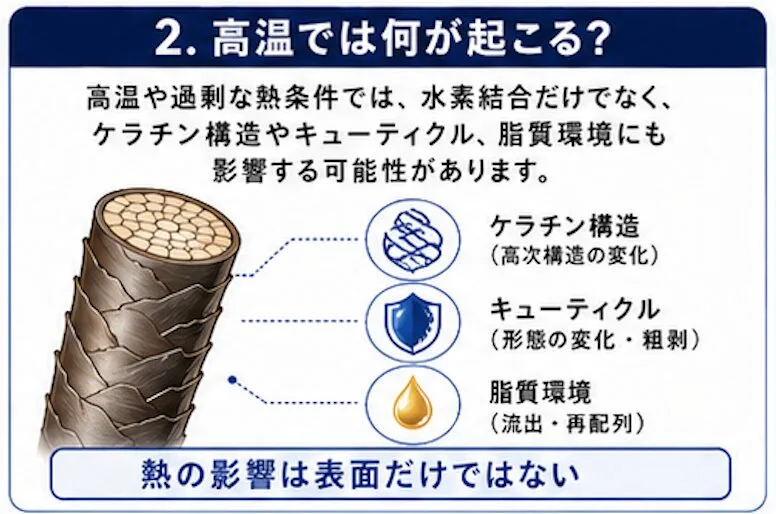

1-2-5. 熱はケラチン構造にも影響する

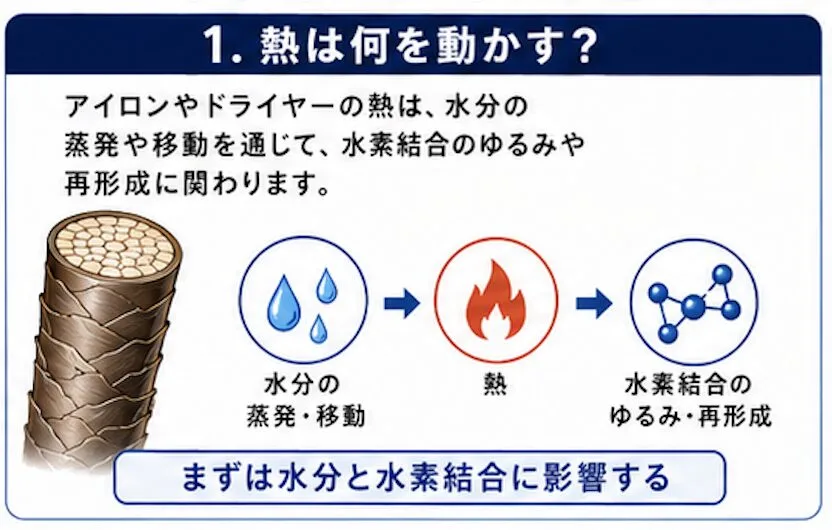

アイロンやドライヤーの熱は、水分の蒸発や移動を通じて、水素結合のゆるみや再形成に関わります。

さらに高温や過剰な熱条件では、水素結合だけでなく、ケラチン構造やキューティクル、脂質環境にも影響する可能性があります。

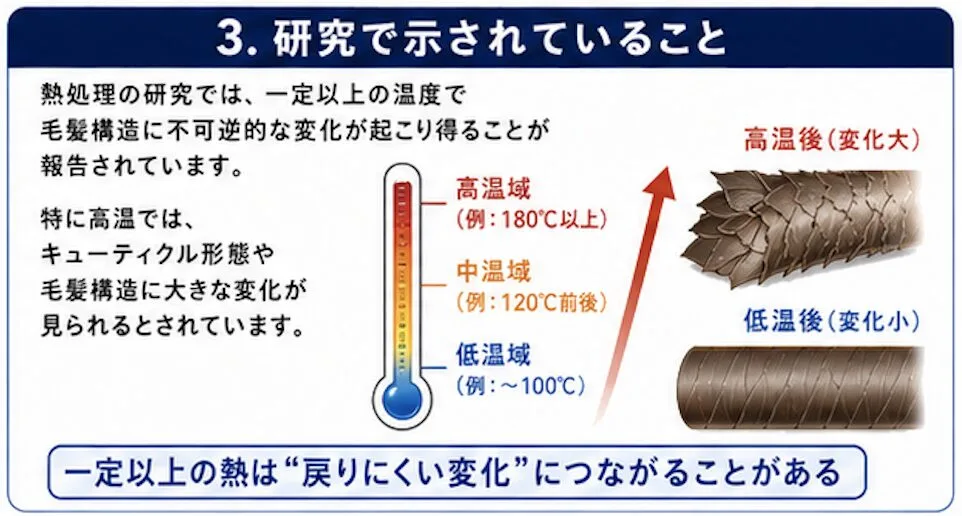

熱処理の研究では、一定以上の温度で毛髪構造に不可逆的な変化が起こり得ることが報告されています。

特に高温ではキューティクル形態や毛髪構造に大きな変化が見られるとされています。

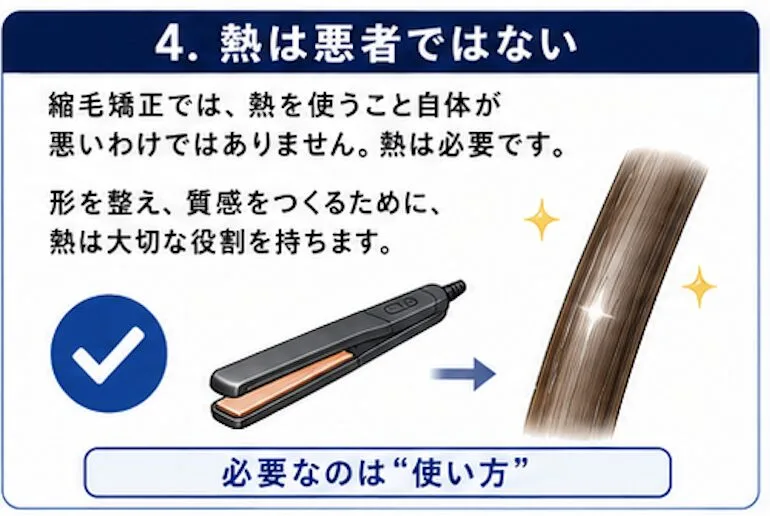

だから縮毛矯正では、

熱を使うこと自体が悪い

わけではありません。

熱は必要です。

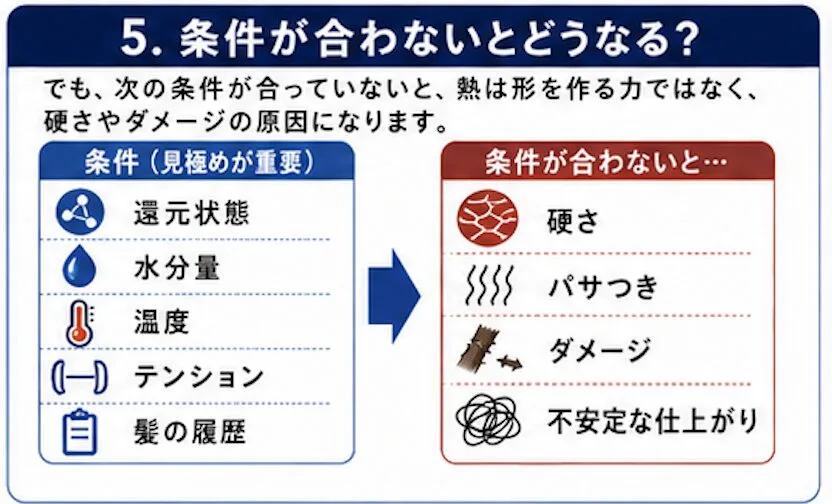

でも、

還元状態
水分量
温度
テンション
髪の履歴

が合っていないと、熱は形を作る力ではなく、硬さやダメージの原因になります。

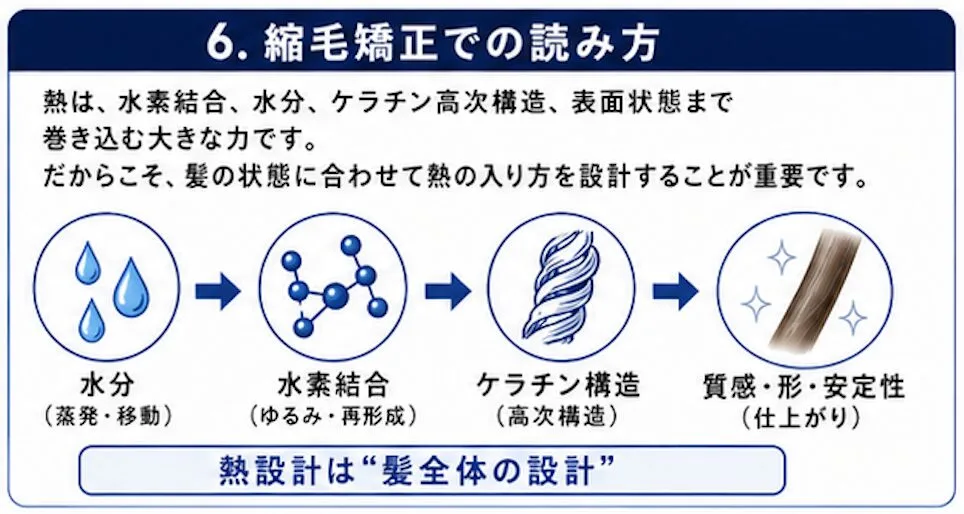

熱は水素結合、水分、ケラチン高次構造、表面状態まで巻き込む大きな力です。

1-2-6. なぜこの話がパーマ・縮毛矯正で重要なのか？

ここまで見ると、パーマ・縮毛矯正でSS結合だけを見る危うさがわかります。

もちろん、パーマ・縮毛矯正ではSS結合が主役です。

でも実際の仕上がりは、

• SS結合
• 水素結合
• イオン結合
• 疎水性相互作用
• 水分量
• CMC脂質
• ケラチン高次構造
• 熱履歴
• 表面摩擦

が重なって決まります。

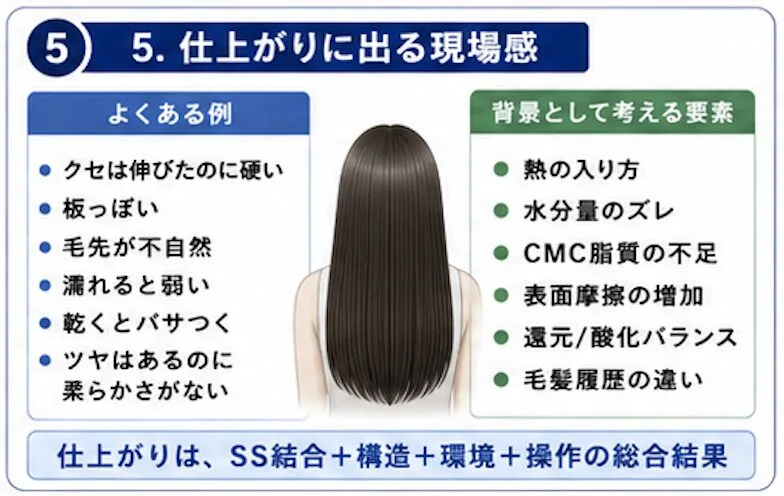

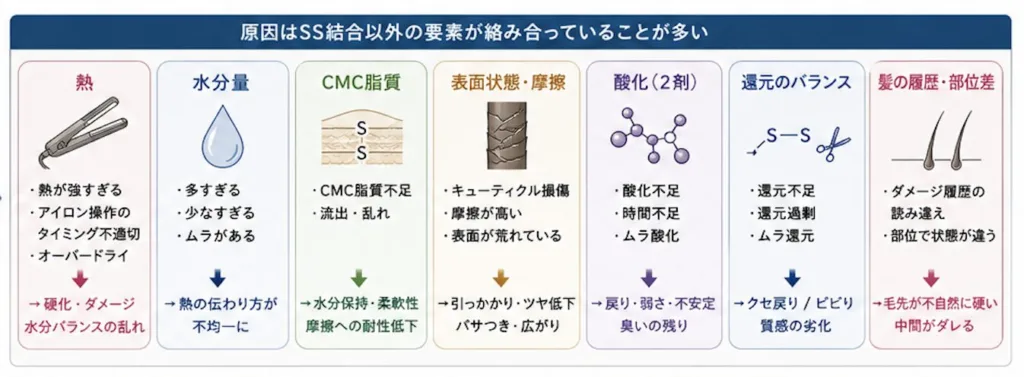

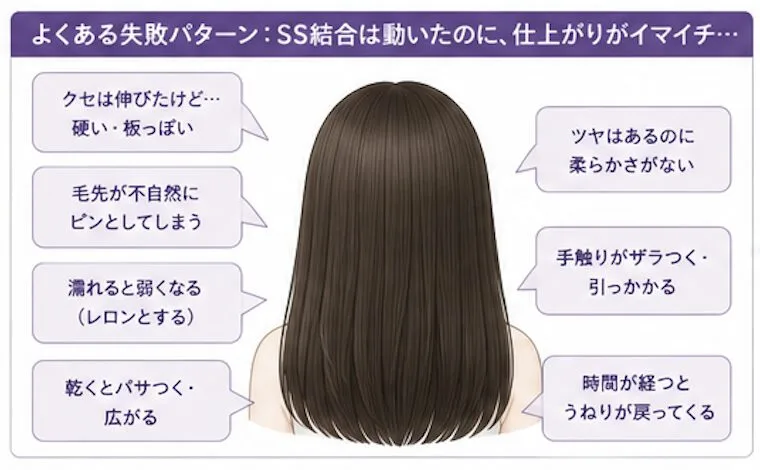

だから、たとえば矯正でクセが伸びても、

• 乾くと硬い
• 毛先が不自然
• ツヤはあるのに柔らかさがない
• シャンプー後に戻る
• 湿気で広がる
• 濡れると頼りない

ということが起こります。

これは、

SS結合は動かせた
でも水分・熱・脂質・表面・酸化安定性が合っていなかった

という可能性があります。

つまりパーマ・縮毛矯正は、
SS結合を操作する技術でありながら、髪全体の物理化学環境を整える技術
でもあります。

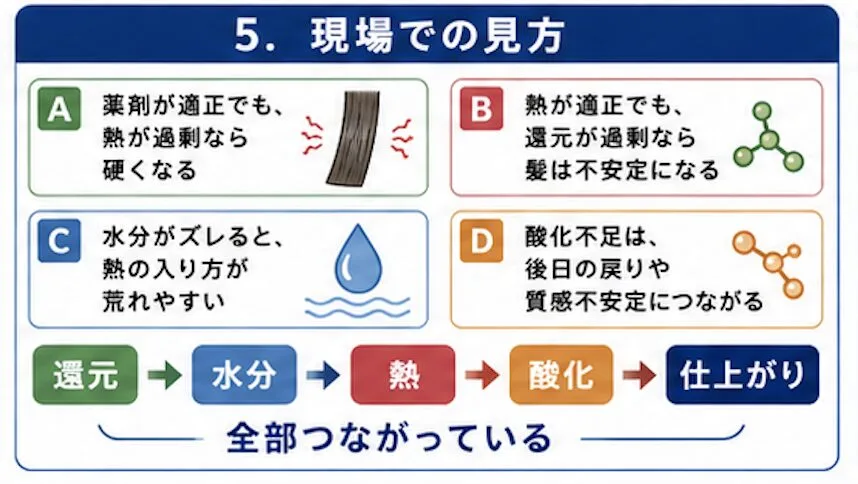

1-2-7. 現場での見方

この考え方を現場に落とすと

SS結合を見る

どれくらい還元する必要があるか。
どこまで形を変える必要があるか。

水素結合を見る

濡れたとき、乾いたとき、熱を入れたときにどう動くか。
ブローやアイロンでどう形がつくか。

イオン結合を見る

pHで髪がどう膨潤し、どう落ち着くか。
酸処理や中間処理で質感がどう変わるか。

疎水性を見る

髪が水を吸いすぎていないか。
乾くとパサつくか。
脂質や表面疎水性が足りているか。

水分を見る

アイロン前に多すぎないか、少なすぎないか。
部位ごとに水分ムラがないか。

熱を見る

温度・テンション・スルースピードが、毛髪履歴に合っているか。

パーマ・縮毛矯正ではSS結合が重要です。

ただし、髪の形や質感はSS結合だけで決まるわけではありません。

実際には、

• 水素結合
• イオン結合
• 疎水性相互作用
• 水分量
• CMC脂質
• ケラチン高次構造
• 熱履歴
• 表面状態

が複合的に関わります。

だからパーマ・縮毛矯正は、単に

SS結合を切って、戻す技術

ではありません。

より正確には、

SS結合を還元で動かしながら、水素結合・イオン結合・疎水性・水分・熱・脂質環境まで含めて、髪の形と質感を設計する技術

です。

この視点を持つと、

なぜ水分管理が大事なのか

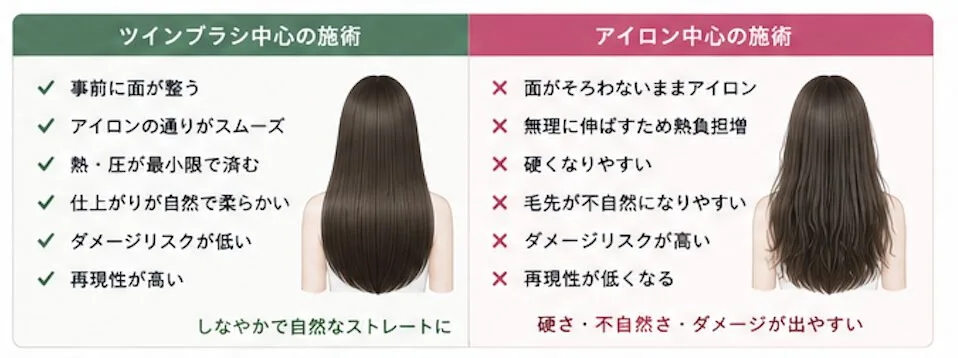

なぜツインブラシで下地を作るのか
なぜpH調整が必要なのか
なぜ脂質補助が質感に効くのか
なぜ2剤で完全復元とは言えないのか

がかなり整理しやすくなります。

2. 還元剤はSS結合に何をしているのか

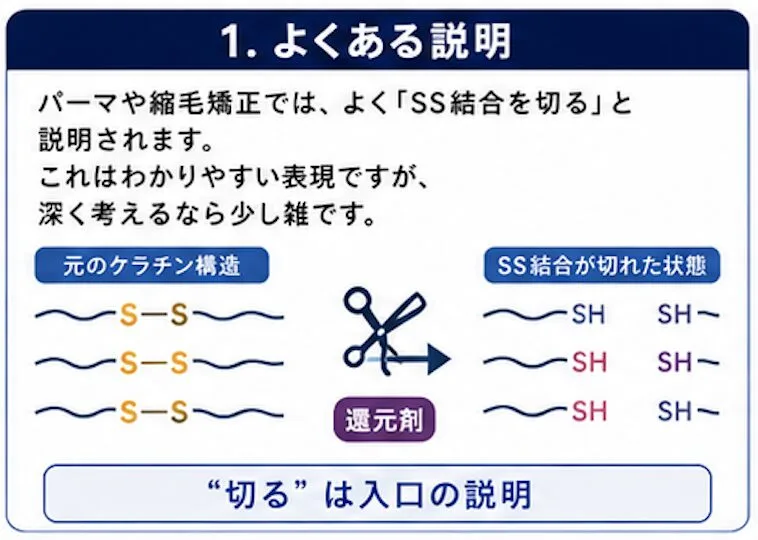

パーマや縮毛矯正の説明では、よく

SS結合を切る

と言います。

これは説明としてはわかりやすいです。

でも、深く考えるなら、少し雑です。

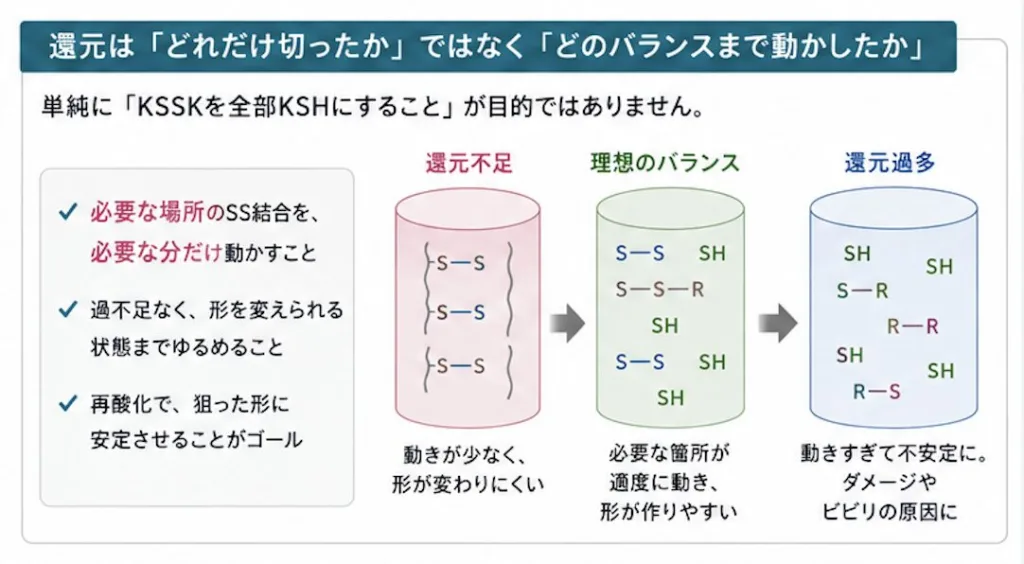

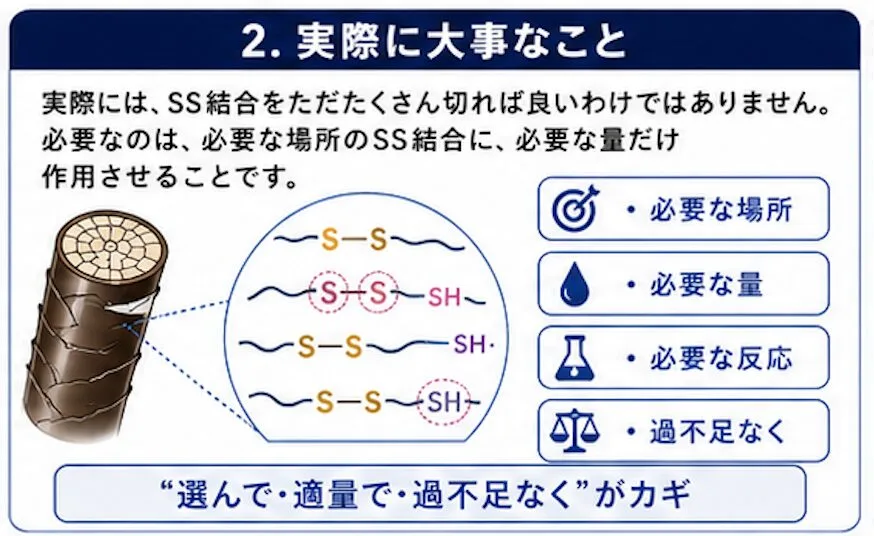

実際には、SS結合をただたくさん切れば良いわけではありません。

必要なのは、

必要な場所のSS結合に、必要な量だけ作用させること

です。

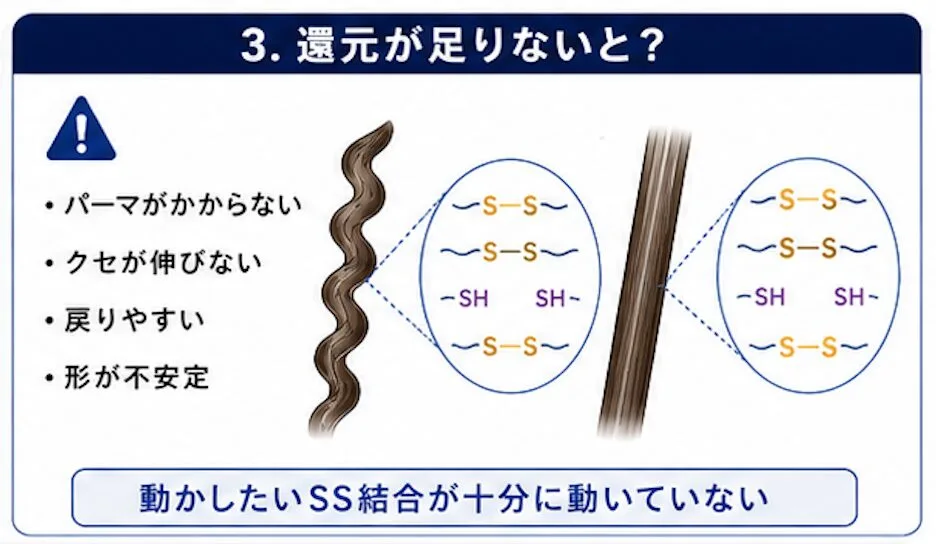

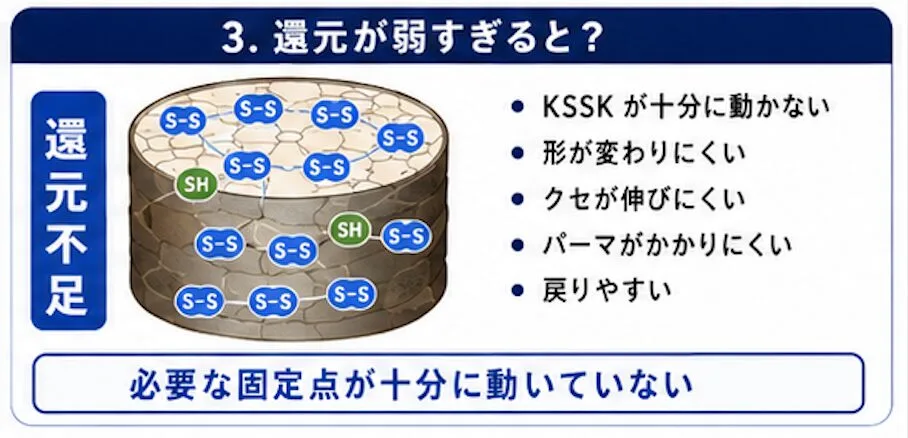

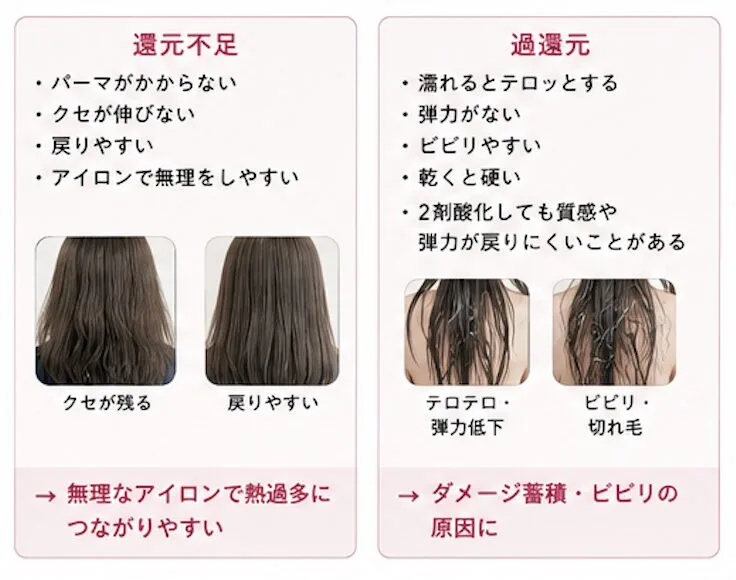

還元が足りなければ、

• パーマがかからない
• クセが伸びない
• 戻りやすい
• 形が不安定

になります。

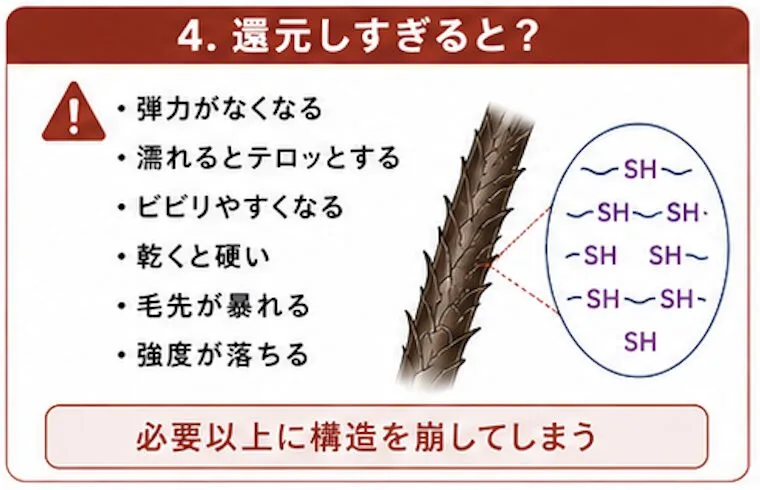

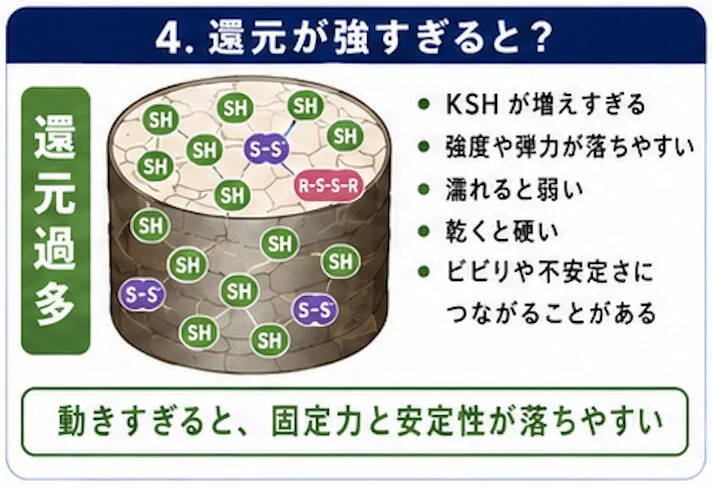

逆に還元しすぎれば、

• 弾力がなくなる
• 濡れるとテロッとする
• ビビリやすくなる
• 乾くと硬い
• 毛先が暴れる
• 強度が落ちる

という問題につながります。

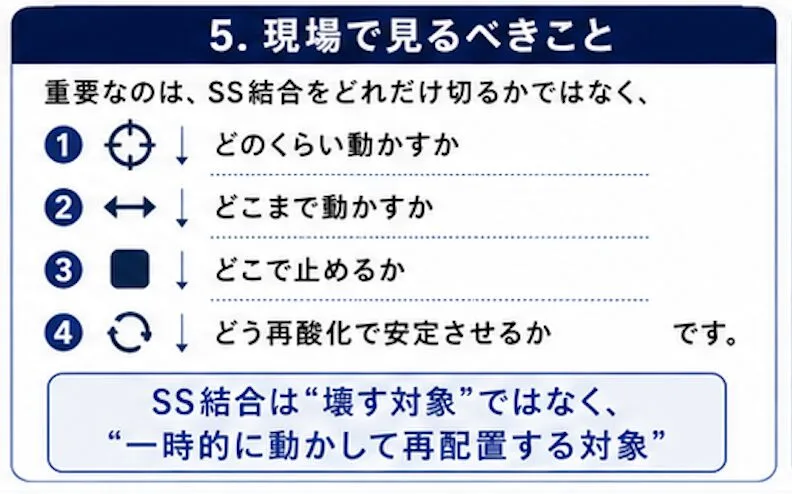

つまり、パーマ・縮毛矯正はSS結合をどれだけ切るかではなく、

どのくらい動かすか
どこまで動かすか
どこで止めるか
どう再酸化で安定させるか

が重要です。

SS結合は壊す対象ではなく、一時的に動かして、再配置する対象と考えた方が現場には合います。

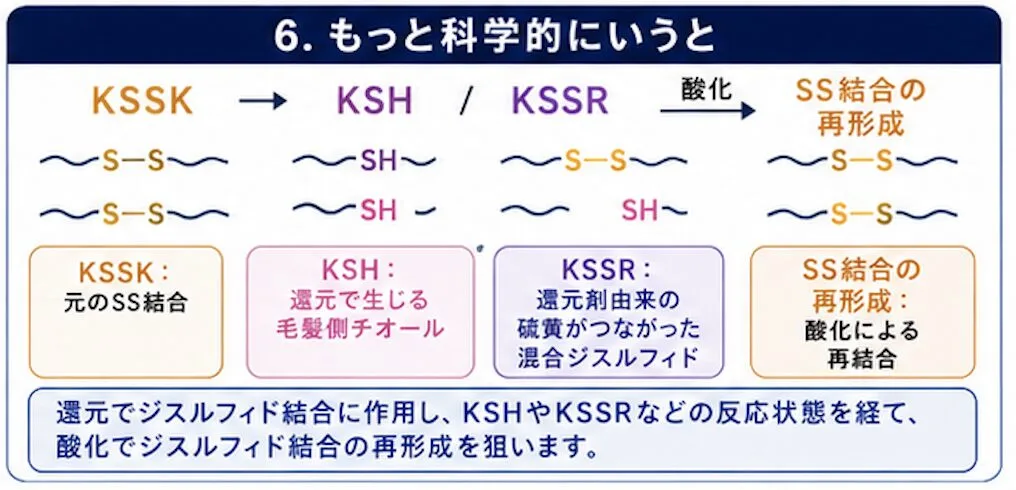

もっと科学的にいうと、「還元でジスルフィド結合に作用し、KSHやKSSRなどの反応状態を経て、酸化でジスルフィド結合の再形成を狙う」となります。

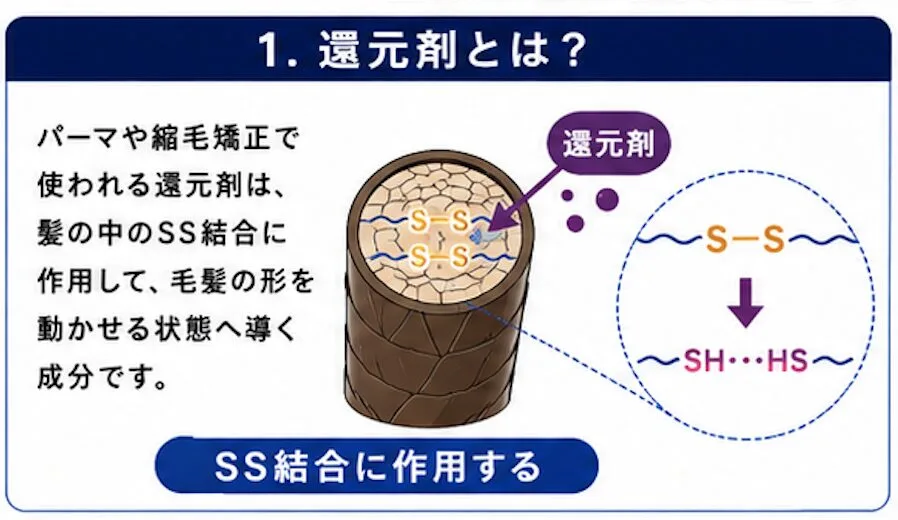

2-1. 還元剤とは何か？

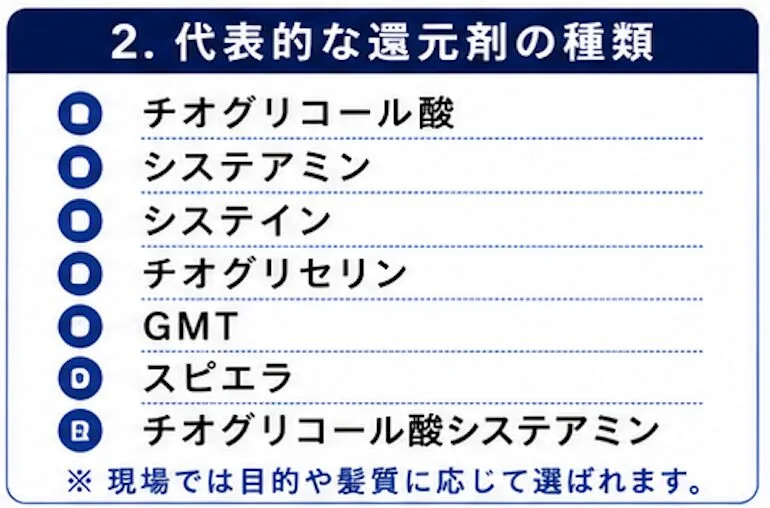

パーマや縮毛矯正で使われる還元剤には、いろいろな種類があります。

代表的なものには、

• チオグリコール酸
• システアミン
• システイン
• チオグリセリン
• GMT
• スピエラ
• チオグリコール酸システアミン

などがあります。

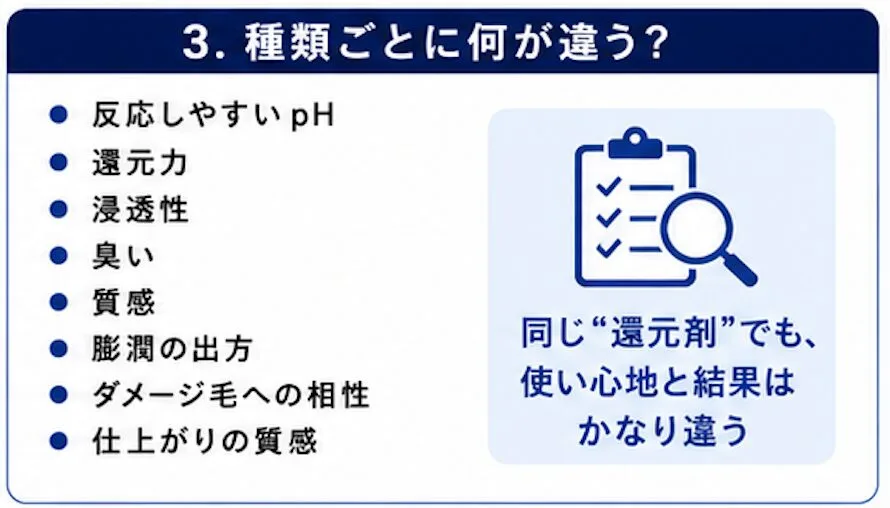

それぞれ、

• 反応しやすいpH
• 還元力
• 浸透性
• 臭い
• 質感
• 膨潤の出方
• ダメージ毛への相性
• 仕上がりの質感

が違います。

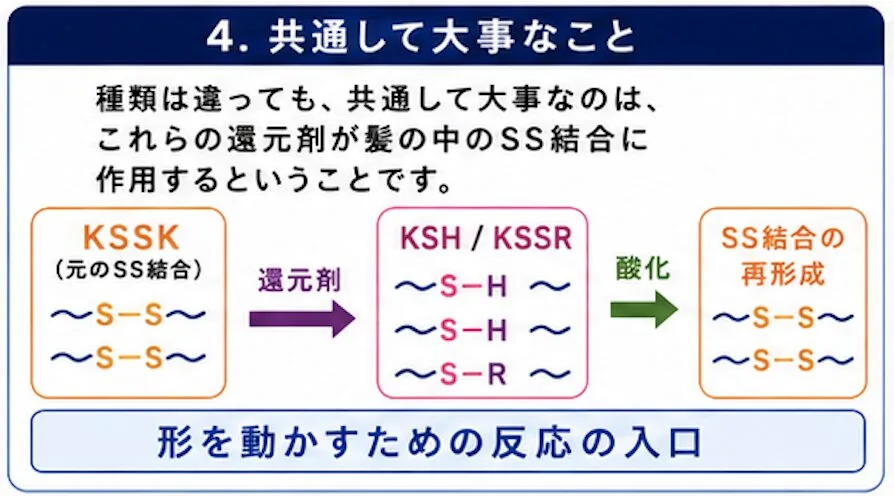

ただし、共通して大事なのは、これらの還元剤が髪の中のSS結合に作用するということです。

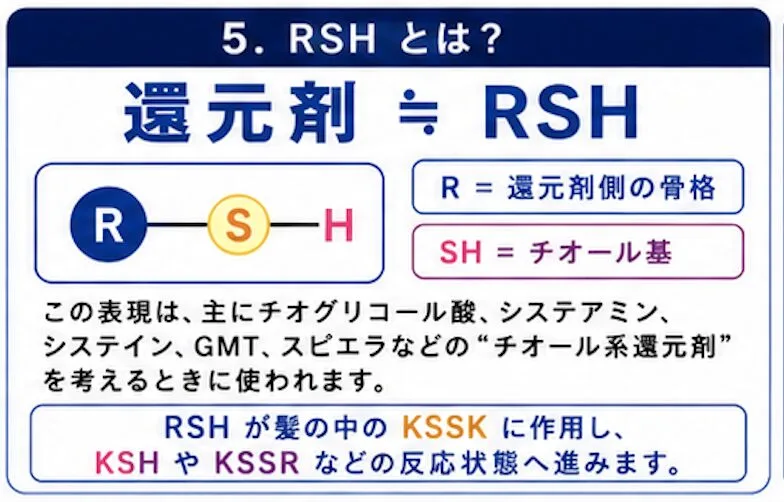

還元剤をざっくり表すと、RSHと書けます。

Rは還元剤側の骨格、SHはチオール基です。

ただし、これは主にチオグリコール酸、システアミン、システイン、GMT、スピエラなどのチオール系還元剤を考えるときの表現です。

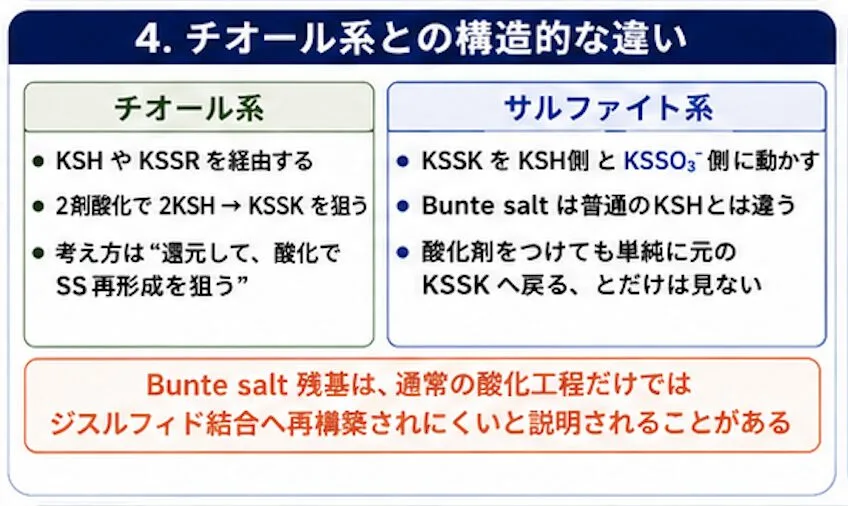

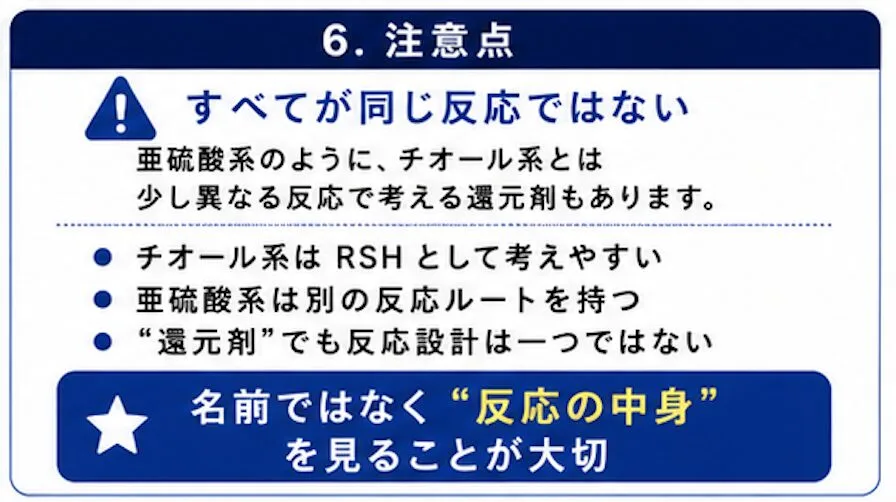

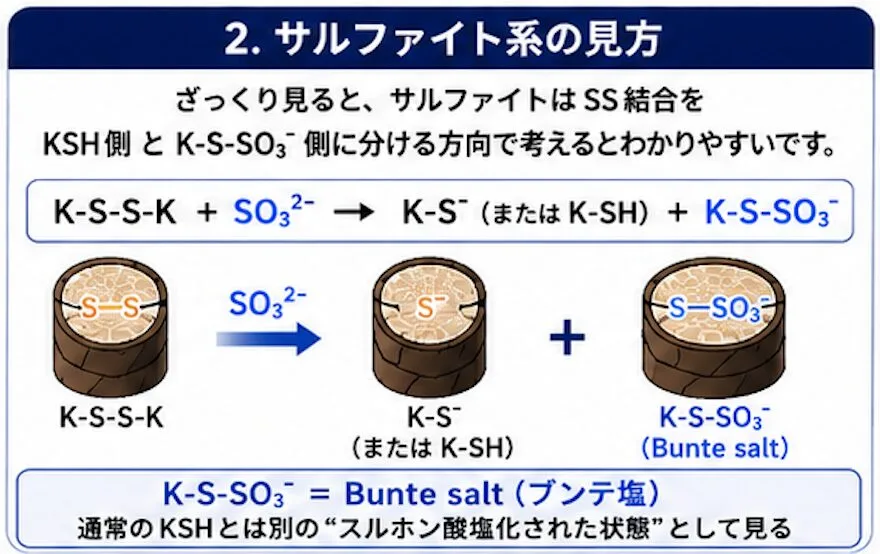

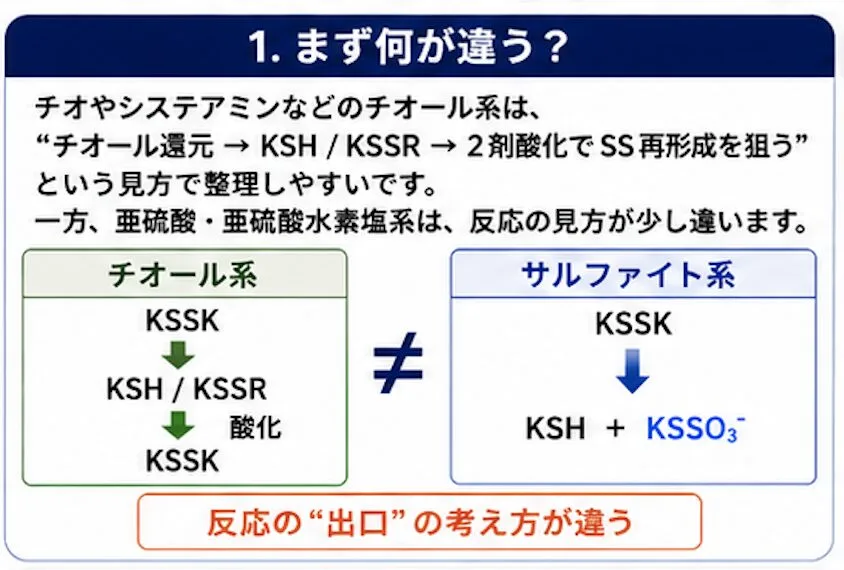

亜硫酸系のように、チオール系とは違う反応で考える還元剤もあります。

このRSHが、髪の中のKSSKに反応していきます。

2-2. 還元反応を簡単に書くと

髪のSS結合を簡略化すると、

K-S-S-K

ここに還元剤RSHが関わると、単純には

K-S-S-K → K-SH

のように説明されることがあります。

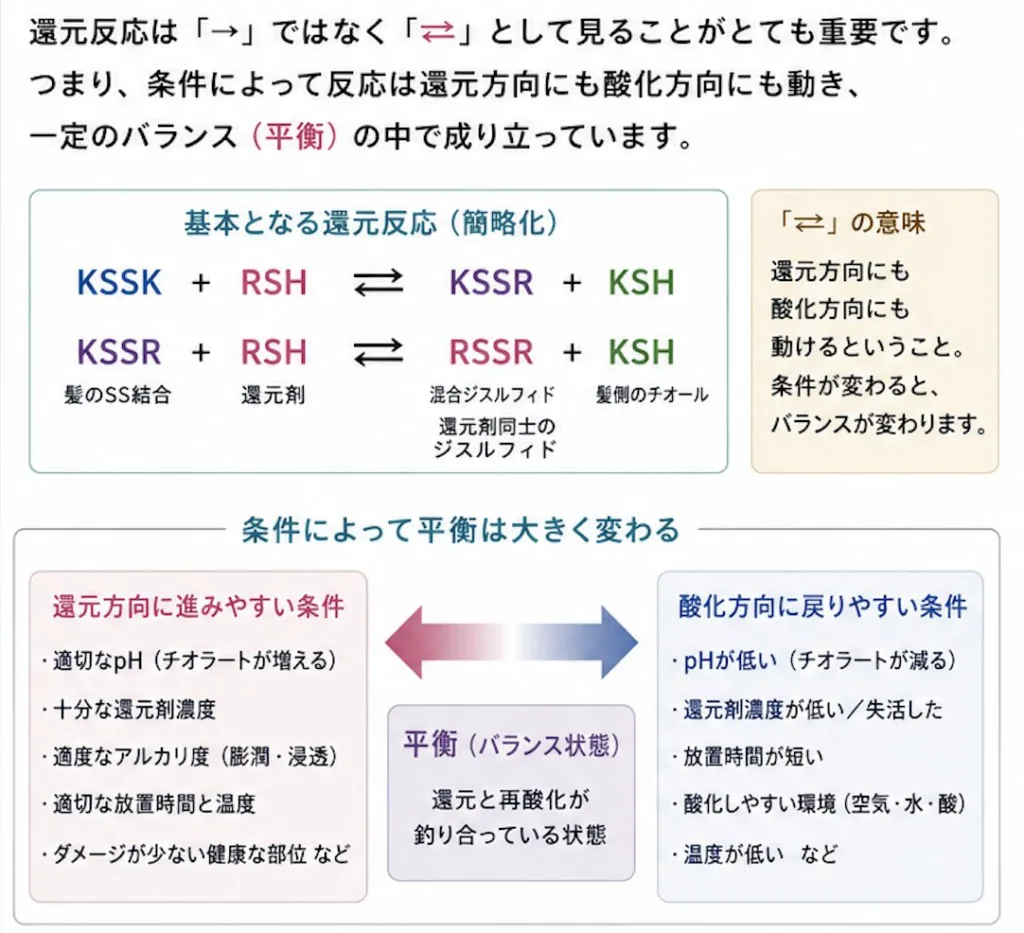

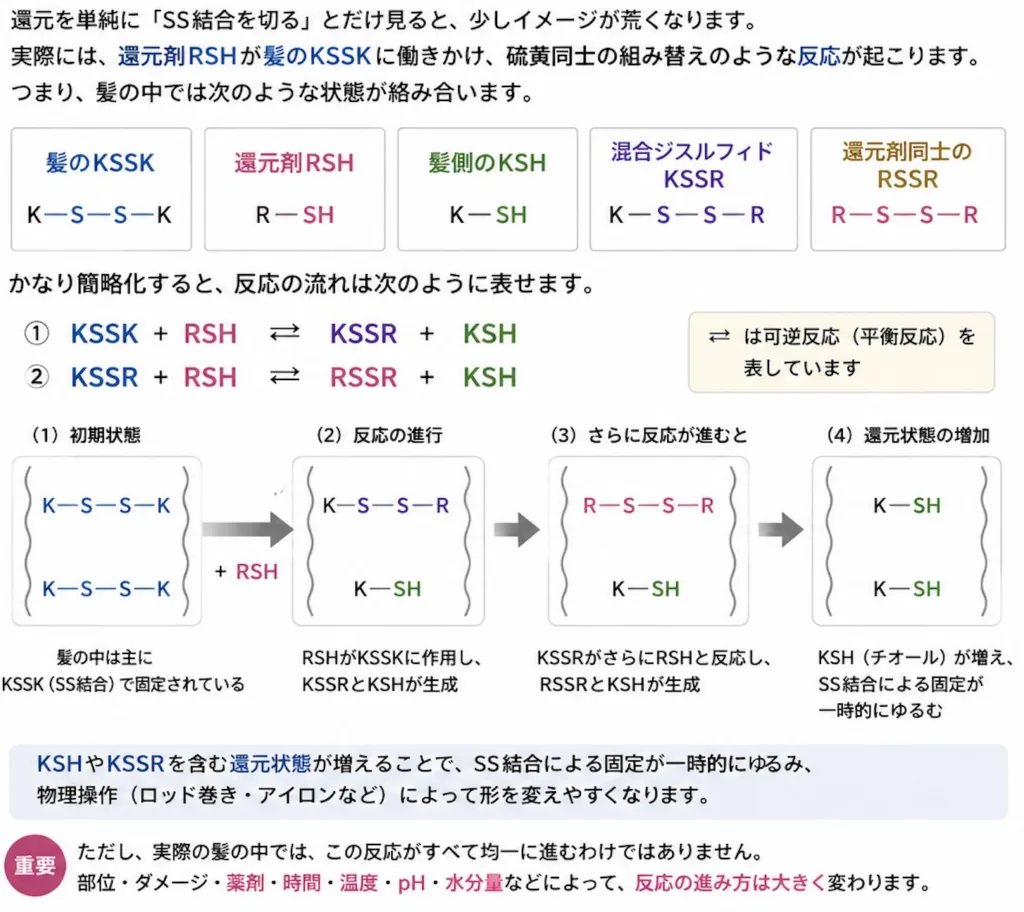

ただ、より深く見るなら、途中で KSSR のような混合ジスルフィド状態が関与します。

イメージとしては、

K-S-S-K + RSH
↓
K-S-S-R + KSH

つまり、

KSSK + RSH ⇄ KSSR + KSH

です。

ここで出てくるのが、

• KSSK
• KSH
• KSSR

です。

この3つを理解すると、還元の話が一段深くなります。

2-3. KSSK・KSH・KSSRをざっくり整理する

KSSK

これは元々の髪のSS結合です。

ケラチン-S-S-ケラチン

髪の形や強度を支える結合のひとつです。

KSH

これは、還元によって生じる髪側のチオール状態です。

ケラチン-SH

SS結合が還元され、髪側にSHができている状態です。

このKSHが増えることで、髪は形を変えやすい状態になります。

ただし、KSHが増えれば増えるほど良いわけではありません。

必要以上に還元が進むと、髪の強度感や弾力が落ち、濡れたときに頼りない質感につながることがあります。

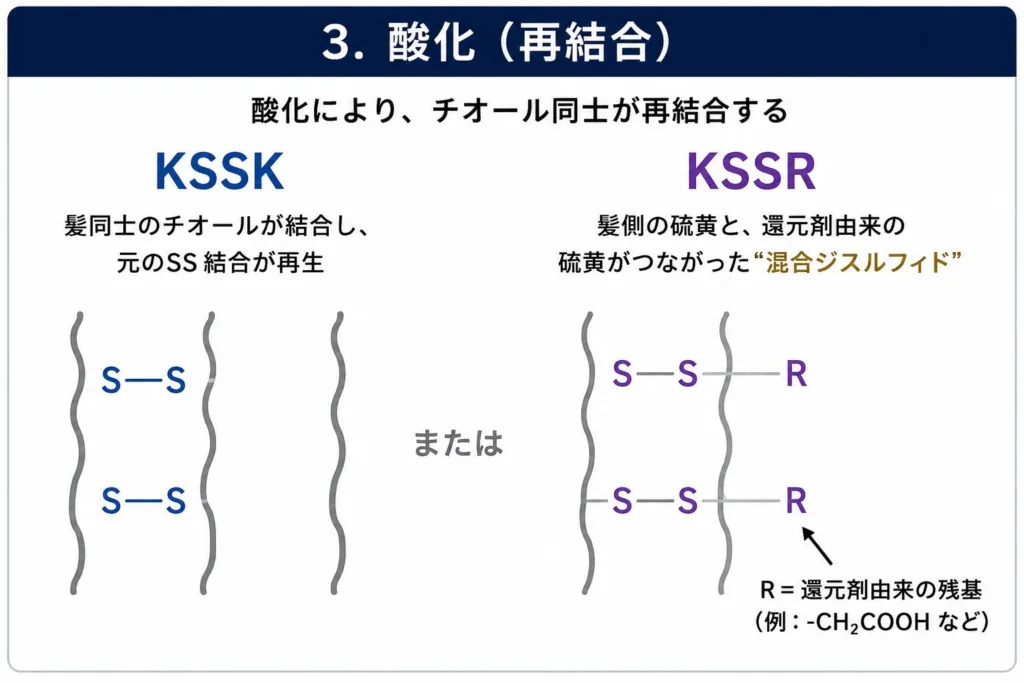

KSSR

これは、髪側の硫黄と還元剤側の硫黄がつながった状態です。

ケラチン-S-S-還元剤由来R

つまり、髪と還元剤が一時的につながったような混合ジスルフィド的な状態です。

ここが重要です。

KSSRは単純な悪者ではありません。

還元反応の中で起こりうる、混合ジスルフィド的な反応途中の状態です。

問題は、KSSRができること自体ではなく、KSSRや残留還元剤などの反応途中の状態が整理されないことです。

中間水洗で余分な還元剤が十分に減らず、2剤酸化へスムーズにつながらない場合、仕上がりの安定性や残臭、質感不安定に関与する可能性があります。

つまり、KSSRは
作られること自体が悪い
というより、
整理されずに残ることが問題になりやすい
と考える。

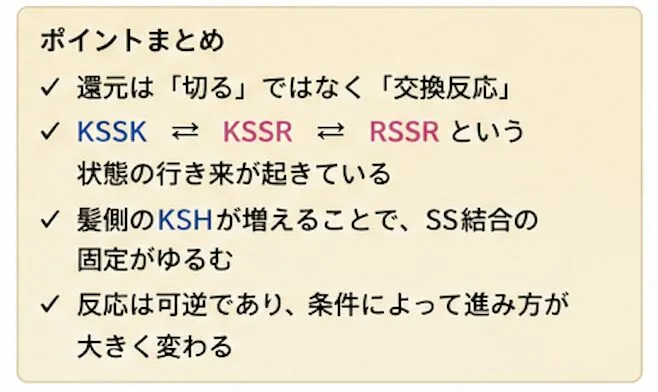

2-4. 還元は「切る」ではなく「交換反応」として見ると深くなる

還元を単純に

SS結合を切る

とだけ見ると、少しイメージが荒くなります。

実際には、還元剤RSHが髪のKSSKに働きかけ、硫黄同士の組み替えのような反応が起こります。

つまり、

髪のKSSK
還元剤RSH
髪側のKSH
混合ジスルフィドKSSR
還元剤同士のRSSR

こういった状態が絡みます。

かなり簡略化すると、

KSSK + RSH ⇄ KSSR + KSH
KSSR + RSH ⇄ RSSR + KSH

というイメージです。

この流れで、髪側にはKSHが増え、元のKSSKが一時的に減ります。

KSHやKSSRを含む還元状態が増えることで、SS結合による固定が一時的にゆるみ、物理操作によって形を変えやすくなります。

ただし、実際の髪の中では、この反応がすべて均一に進むわけではありません。

ここが現場での難しさです。

2-5. 還元剤が作用するには「届く」必要がある

還元剤はSS結合に作用します。

でも、その前に大事なのが、

還元剤がSS結合のある場所まで届くか

です。

髪は均一な素材ではありません。

毛髪表面にはキューティクルがあり、内部にはコルテックスがあります。

CMC脂質や水分量、ダメージ履歴、親水化、皮膜、pH、アルカリ度などによって、薬剤の入り方は変わります。

たとえば、

• 健康毛は薬剤が入りにくいことがある
• ダメージ毛は薬剤が入りやすい部分がある
• ブリーチ毛は親水化して反応が暴れやすいことがある
• 既矯正部は反応が読みにくいことがある
• 皮膜があると浸透が乱れることがある
• CMC脂質が乱れていると水分移動や薬剤移動が不安定になりやすい

つまり、還元剤の強さだけでなく、
還元剤がどのように毛髪内へ入り、どこで反応するか
が重要です。

ここを見ずに薬剤だけ強くすると、反応させたい強い部分には届きにくく、すでに弱っている部分には反応が出すぎることがあります。

いわゆる、

必要なところには足りず、弱いところには効きすぎる

という事故の入り口です。

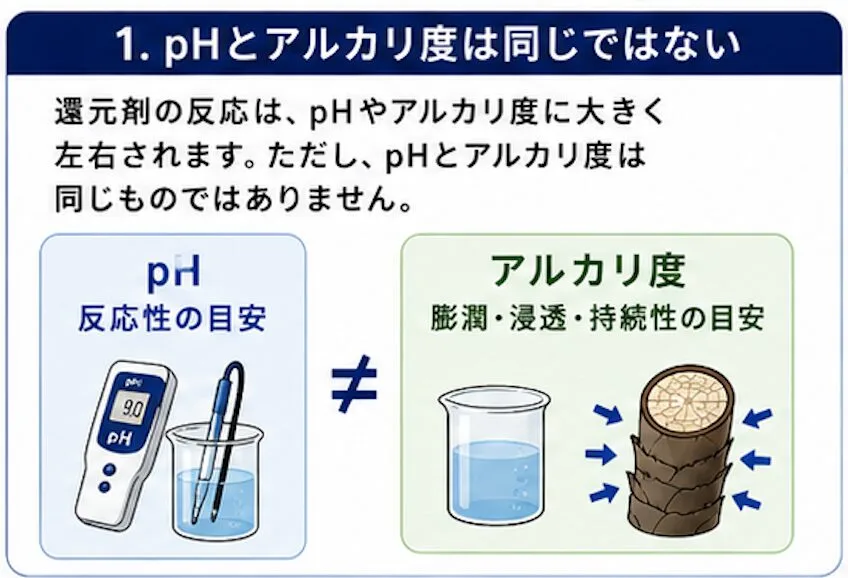

2-6. pHとアルカリ度を分けて考える：pHは反応性、アルカリ度は膨潤・浸透・持続性に関わる

還元剤の反応は、pHやアルカリ度に大きく左右されます。

ただし、pHとアルカリ度は同じものではありません。

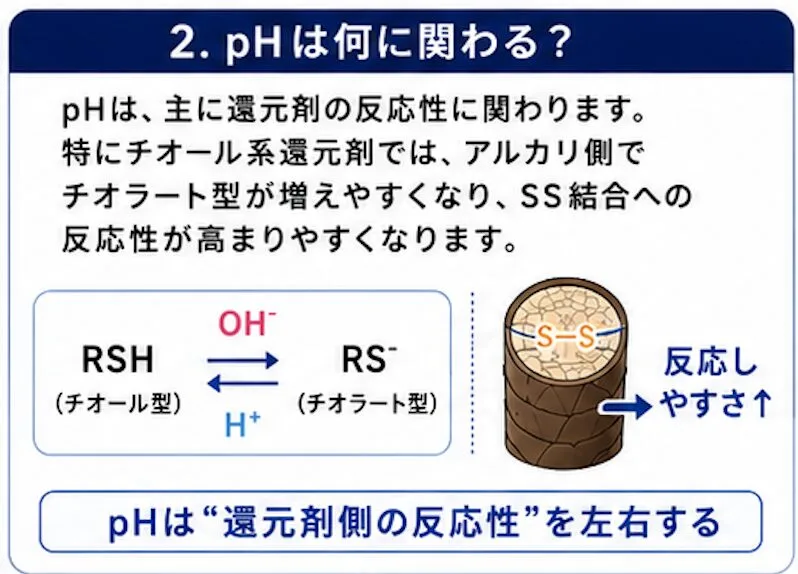

pHは、主に還元剤の反応性に関わります。特にチオール系還元剤では、アルカリ側でチオラート型が増えやすくなり、SS結合への反応性が高まりやすくなります。

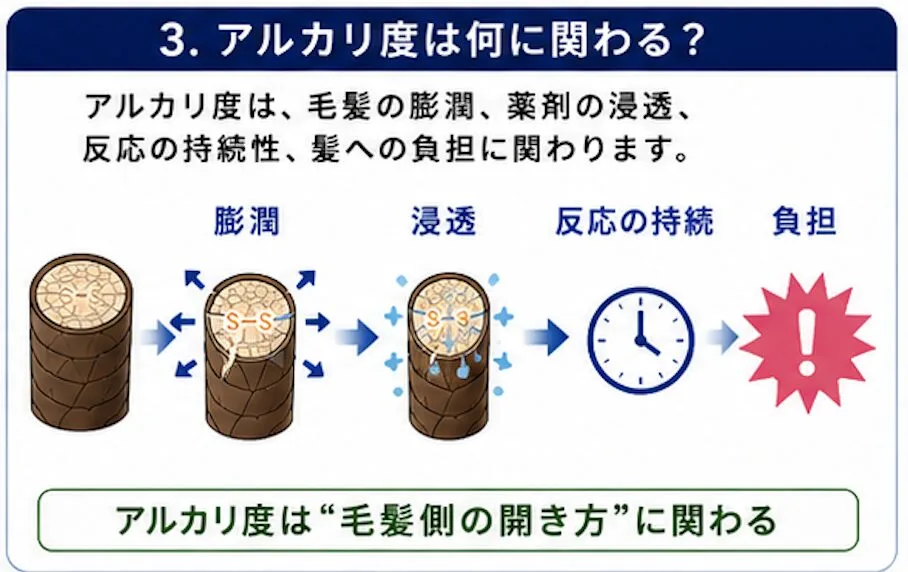

一方でアルカリ度は、毛髪の膨潤、薬剤の浸透、反応の持続性、髪への負担に関わります。

つまり、pHは還元剤側の反応性、アルカリ度は毛髪側の開き方に関わると考えると整理しやすいです。

ただし、アルカリが強ければ良いわけではありません。

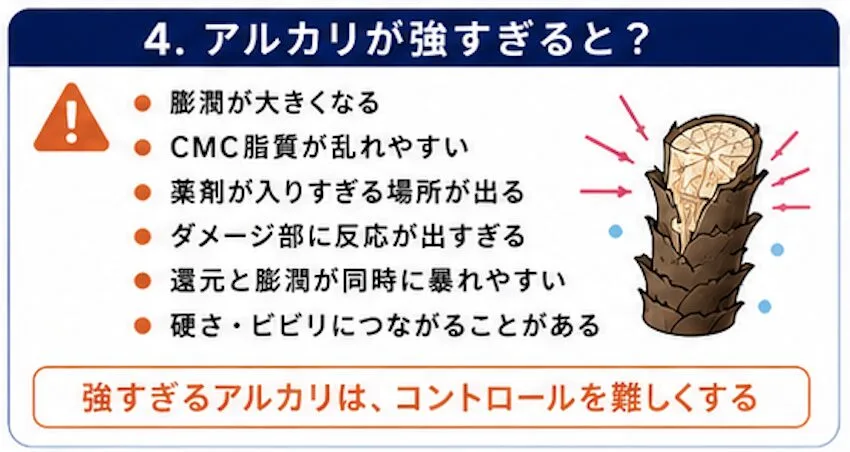

アルカリが強すぎると、

• 膨潤が大きくなる
• CMC脂質が乱れやすい
• 薬剤が入りすぎる場所が出る
• ダメージ部に反応が出すぎる
• 還元と膨潤が同時に暴れやすい
• 仕上がりが硬くなったり、ビビリにつながることがある

というリスクがあります。

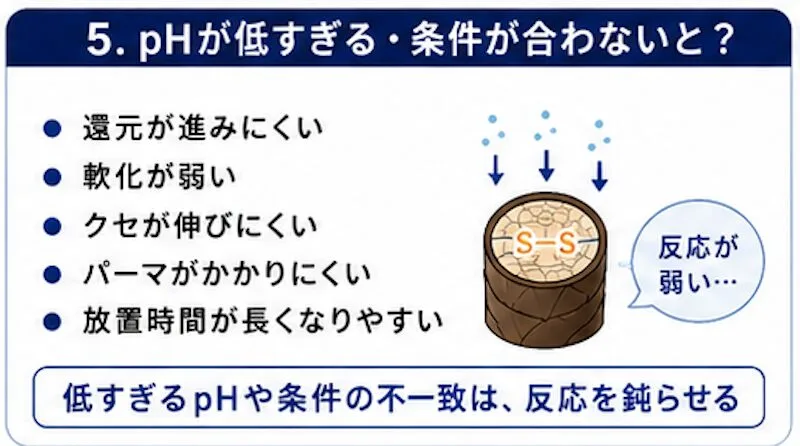

一方で、pHが低すぎたり、還元剤の反応条件が合っていなかったりすると、

• 還元が進みにくい
• 軟化が弱い
• クセが伸びにくい
• パーマがかかりにくい
• 放置時間が長くなりやすい

という問題が出ます。

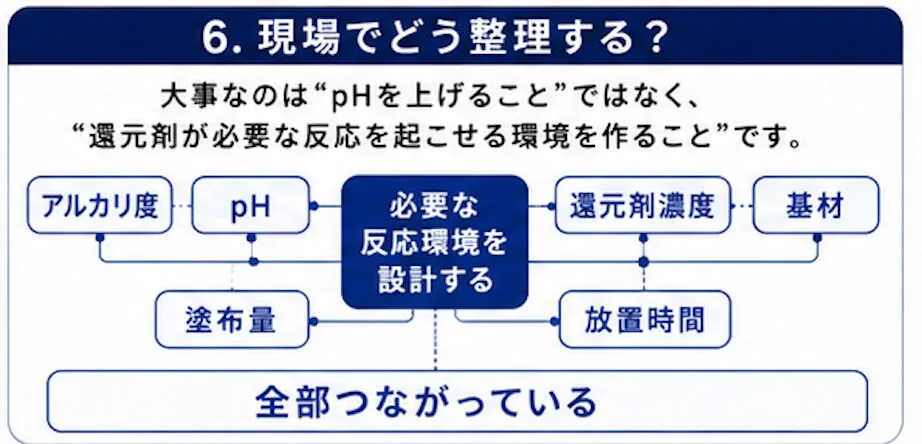

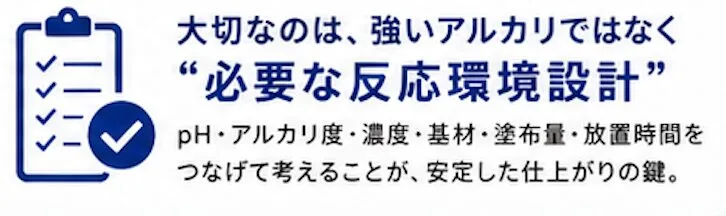

つまり大事なのは、

pHを上げること

ではなく、

還元剤が必要な反応を起こせる環境を作ること

です。

ここでアルカリ度、pH、還元剤濃度、基材、塗布量、放置時間が全部つながります。

2-7. 還元が進むほど髪は形を変えやすくなるが、体力も削られる

還元剤がSS結合に作用すると、髪は形を変えやすくなります。

これがパーマや縮毛矯正の基本です。

でも、還元が進めば進むほど良いわけではありません。

還元が不足すれば、

• クセが伸びない
• パーマがかからない
• 形が戻りやすい
• 物理操作で無理をしやすい

になります。

逆に還元が過剰になれば、

• 濡れるとテロッとする
• 弾力がなくなる
• ビビリやすい
• 乾くと硬い
• 毛先が暴れる
• 2剤で安定しにくい
• 後日質感が落ちやすい

というリスクが出ます。

つまり、還元は
足りなくてもダメ、やりすぎてもダメ
です。

必要なのは、

必要な部分に、必要な分だけ、必要な時間で還元する

ことです。

還元は、薪を燃やす火加減に近いです。
弱すぎると料理が生焼け。
強すぎると焦げる。
しかも髪は、肉の厚みが場所ごとに違う。なかなか腕が鳴ります。

2-8. 還元剤の種類で反応の“質感”も変わる

同じ還元でも、還元剤の種類によって仕上がりの質感や反応の出方は変わります。

たとえば大まかには、

チオグリコール酸系

しっかりした還元力を出しやすく、伸びやウェーブ形成に使いやすい。

ただし条件によっては硬さや負担が出ることもある。

システアミン系

柔らかい質感を狙いやすい一方、残留や臭い、酸化設計に注意が必要。

システイン系

比較的マイルドな印象で、髪質や目的によって使いやすいが、強いクセには不足する場合もある。

GMT・スピエラ系

酸性領域でも使われることがあり、膨潤を抑えた設計に使われる。

ただし反応条件、処理設計、毛髪状態の読みが重要。

チオグリコール酸システアミン

チオグリコール酸由来のしっかりした還元性を持ちながら、システアミン塩としての性格も持つ還元剤。

チオ系の反応性を持ちつつ、質感や反応の出方はpH・アルカリ度・基材によって変わる。

ここで言いたいのは、

還元剤は強い・弱いだけで選ぶものではない

ということです。

還元剤は、

• どのpHで働かせるか
• どの濃度で使うか
• アルカリ度をどうするか
• 毛髪の水分状態はどうか
• どの履歴毛に使うか
• その後の水洗・熱・酸化をどうするか

まで含めて見る必要があります。

2-9. 還元剤は髪の中に“仕事の跡”を残す

還元剤は、仕事が終わったら勝手に全部消えるわけではありません。

中間水洗が甘かったり、毛髪内部に還元剤が残りやすい条件だったりすると、次の工程に影響することがあります。

特に考えたいのは、

• 残留還元剤
• KSSRなどの反応途中の状態
• アルカリ残留
• 還元臭
• 酸化工程への影響
• 熱工程での余計な反応

です。

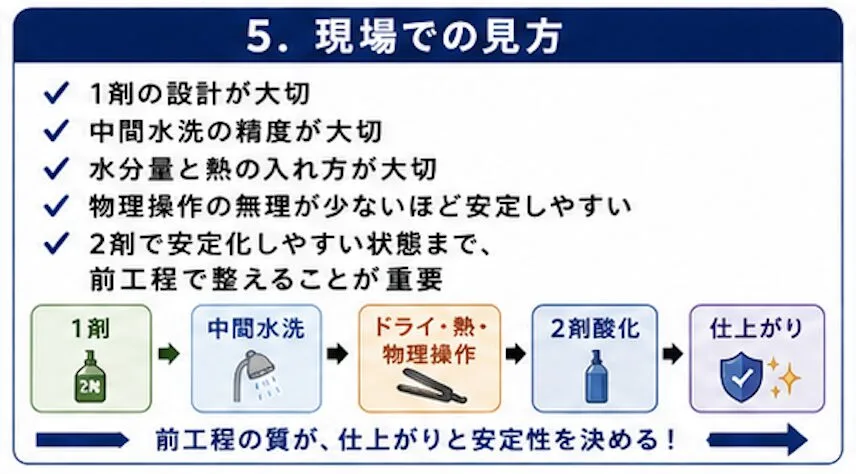

だから中間水洗が重要になります。

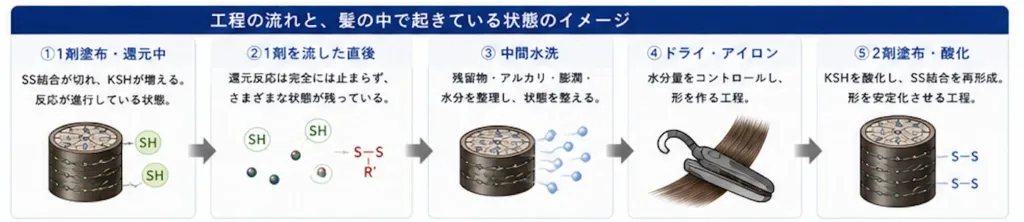

還元は1剤を流したら終わりではありません。

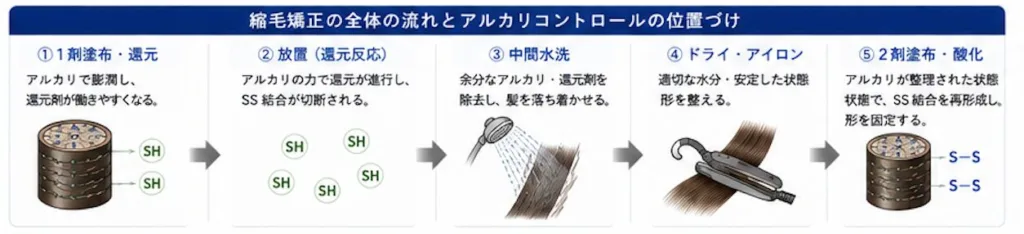

1剤で反応させる
中間水洗で整理する
物理操作で形を作る
2剤で酸化安定化を狙う

ここまでが一つの流れです。

還元剤は、仕事人です。
でも、仕事道具を現場に置きっぱなしにすると、次の職人がつまずきます。
中間水洗は、現場清掃です。かなり大事です。

還元剤は、髪のSS結合に作用して、髪を形の変わりやすい状態にします。

ただし、還元とは単純に
SS結合を切るだけ
ではありません。

より深く見るなら、

チオール系還元剤では、KSSKにRSHが作用し、KSHやKSSRのような反応状態を含みながら、髪の結合状態を一時的に変化させる反応

です。

還元剤は便宜上RSHと書いていますが、実際の反応性はpHによるチオール／チオラートの存在比、アルカリ度による毛髪の膨潤、還元剤濃度、基材、毛髪履歴が重なって決まります。

アルカリ側ではチオラート型が増え、SS結合への反応が進みやすくなります。

そして、還元反応は、

• 還元剤の種類
• 還元剤濃度
• pH
• アルカリ度
• 基材
• 塗布量
• 放置時間
• 毛髪の水分量
• ダメージ履歴
• 中間水洗
• 2剤酸化

によって大きく変わります。

だからパーマ・縮毛矯正では、

強い、弱い還元剤を使うかどうか

よりも、

必要な場所に、必要な量だけ還元を起こし、その後きちんと整理して酸化につなげること

が大切です。

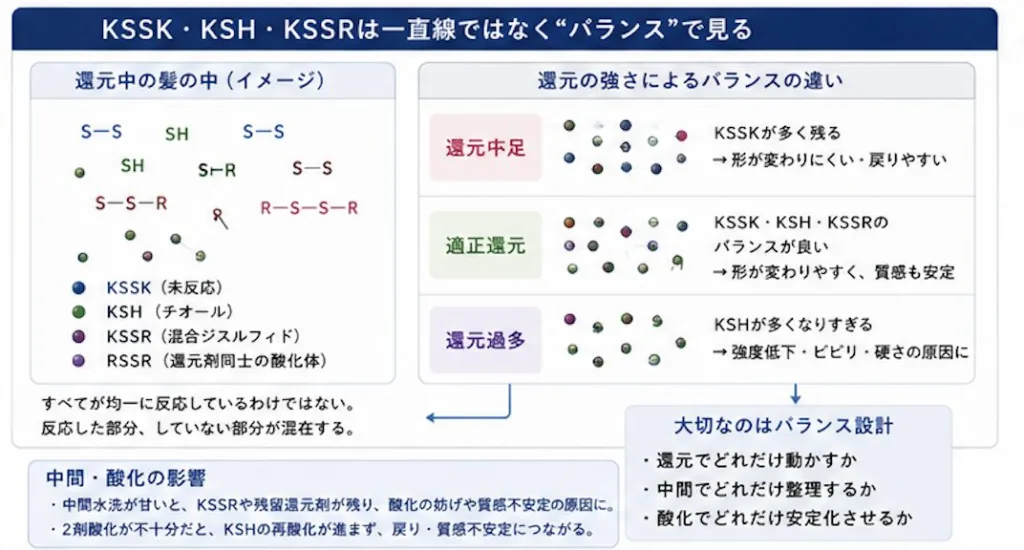

2-10. 還元反応は平衡反応として見る

還元は一方通行ではなく、条件によってバランスが動く

還元反応は、単純な一方通行ではなく、KSSK・KSH・KSSR・RSSRのバランスが条件によって動く反応として見ると整理しやすいです。

ただし、実際の毛髪内では浸透ムラや履歴差があるため、すべてが均一な平衡状態になるわけではありません。

パーマや縮毛矯正では、よく

1剤でSS結合を切る
2剤でSS結合を戻す

と説明されます。

これはとてもわかりやすい説明です。

ただ、もう少し深く見るなら、還元反応は単純な一方通行ではありません。

つまり、

KSSKがKSHに変わって終わり

ではなく、

KSSK・KSH・KSSR・RSSRのバランスが、条件によって動いている

と考える。

ここがかなり大事です。

2-10-1. 還元反応は「切る」より「バランスが動く」と見る

髪のSS結合を簡略化すると、

KSSK

です。

ここにチオール系還元剤を RSH として考えると、反応はざっくりこう整理できます。

KSSK + RSH ⇄ KSH + KSSR

さらに、

KSSR + RSH ⇄ KSH + RSSR

という流れも考えられます。

ここで出てくるものを整理すると、

つまり還元とは、

KSSKをただ切る反応

ではなく、

KSSK・KSH・KSSR・RSSRの間で、硫黄のつながり方が動く反応

として見るとわかりやすいです。

髪の中で、結合たちが座席を入れ替えている感じです。

ただし、自由席ではなく、pH・濃度・毛髪状態という車掌がいます。

2-10-2. 「⇄」で見ると、還元の理解が変わる

ここで重要なのが、反応式の矢印です。

→

ではなく、

⇄

として見ることです。

つまり、還元反応は条件によって一方向に進むだけではなく、平衡として考える必要があります。

もちろん現場では、髪に還元剤を塗布しているので、反応は還元方向へ進みやすくなります。

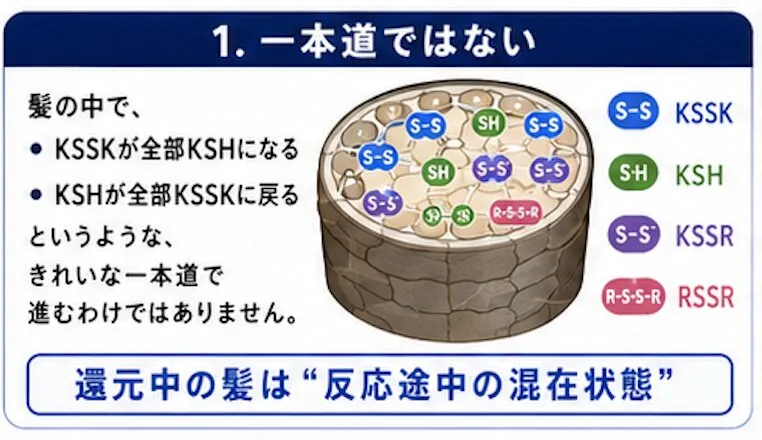

ただし、髪の中では常に単純に

すべてのKSSKがKSHへ進む

わけではありません。

実際には、

• まだ反応していないKSSK
• 還元で生じたKSH
• KSSRのような反応途中の状態
• 還元剤同士が反応したRSSR
• 毛髪履歴によって反応が進みにくい部分
• ダメージで反応が進みすぎる部分

が混在します。

だから、還元は

どれだけ切ったか

だけではなく、

どのバランスまで動かしたか

で見る必要があります。

2-10-3. 平衡を動かす要素

還元反応のバランスは、いろいろな条件で変わります。

代表的なのは、

• 還元剤の種類
• 還元剤濃度
• pH
• アルカリ度
• 放置時間
• 温度
• 毛髪の水分量
• 毛髪のダメージ履歴
• 親水化の程度
• CMC脂質の状態
• 薬剤の浸透性
• 中間水洗
• 酸化工程

です。

つまり、還元剤の名前だけでは決まりません。

同じ還元剤でも、pHが違えば反応性が変わります。
同じpHでも、アルカリ度や基材が違えば、膨潤や浸透が変わります。
同じ薬剤でも、健康毛とブリーチ毛では反応の進み方が変わります。

だから還元は、

還元剤の強さ

だけでなく、

反応がどの方向に、どのくらい進む条件になっているか

で見る必要があります。

2-10-4. アルカリ度は膨潤と持続性に関わる

ここで、pHとアルカリ度を分けて見ます。

pHは、今その薬剤がどれくらいアルカリ側かを示す指標です。

一方で、アルカリ度は、

どれくらいアルカリの力を持続して供給できるか
どれくらい毛髪を膨潤させる力があるか

に関わります。

つまり、

pHが同じでも、アルカリ度が違えば反応の出方は変わる

ということです。

たとえば同じpHでも、

• 膨潤が強く出る処方
• 膨潤が穏やかな処方
• 浸透が速い処方
• 基材で反応が丸くなる処方

があります。

だから、

pHが同じだから同じ反応

ではありません。

ここが現場ではかなり大事です。

パーマ・縮毛矯正では、

pHは反応性
アルカリ度は膨潤・持続性・負担
基材は浸透と反応の出方

として分けて見ると、薬剤設計の解像度が上がります。

2-10-5. KSSR（混合ジスルフィド、ミックスジスルフィド）は平衡の中で生じる中間状態

平衡反応として見ると、KSSRの見方も変わります。

KSSRは、

還元反応の途中で生じる混合ジスルフィド的な状態

です。

つまり、KSSRは異常ではありません。

問題は、

KSSRが生じること

ではなく、

KSSRや残留還元剤が中途半端に残り、酸化工程にスムーズにつながらないこと

です。

ここを間違えると、

KSSRを作らないようにしよう

という話になります。

でも実際には、KSSRは還元反応の中で自然に関与します。

だから大事なのは、

KSSRをゼロにすることではなく、反応を途中で置き去りにしないこと

です。

つまり、

• 還元を必要量に収める
• 余分な還元剤を残さない
• 中間水洗で整理する
• 2剤酸化で安定化へつなげる

この流れが大切になります。

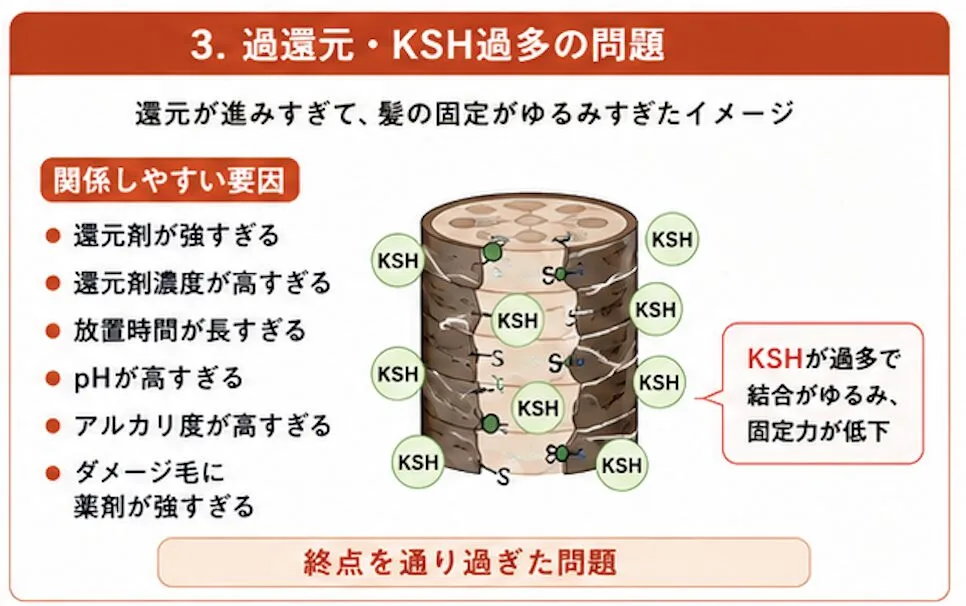

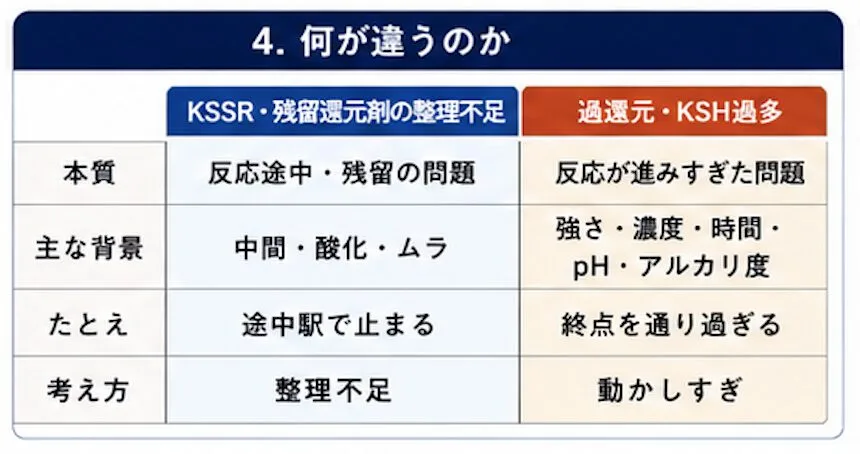

2-10-6. 還元剤が過剰な場合はKSSR残留より過還元で見る

還元剤が強すぎる、濃度が高すぎる、放置時間が長すぎる場合は、

KSSRが残りやすい

というより、

さらに反応が進み、KSH側へ寄りすぎる
つまり過還元・KSH過多・強度低下のリスクが高まる

と見た方が自然です。

反応式で言えば、

KSSR + RSH ⇄ KSH + RSSR

がさらに進むイメージです。

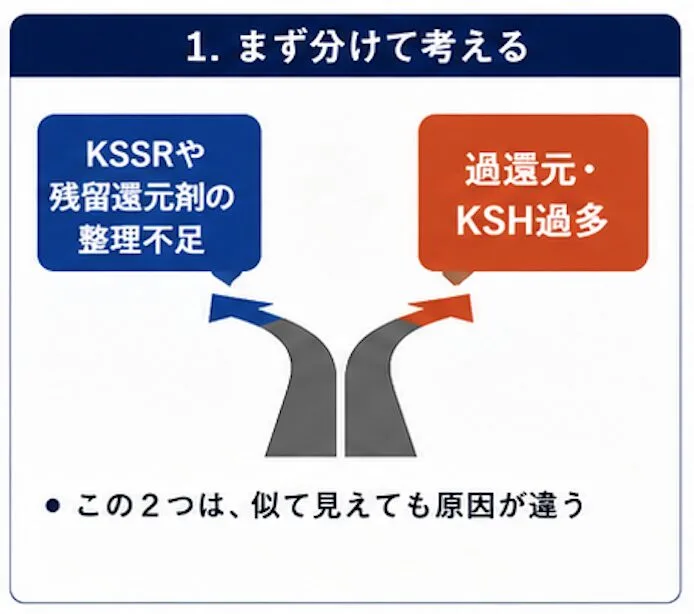

つまり、

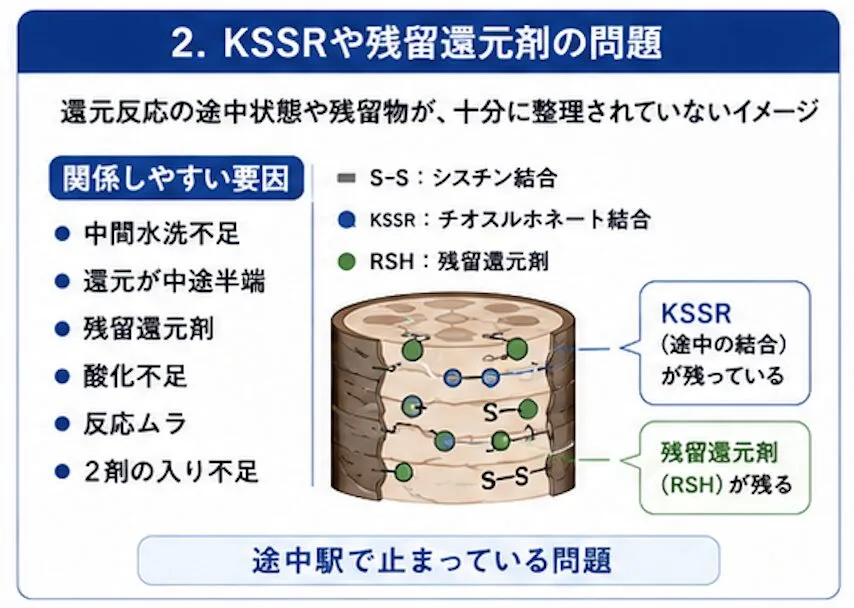

KSSRが整理されない問題

• 還元が中途半端
• 中間水洗不足
• 残留還元剤
• 酸化不足
• 反応ムラ

過還元の問題

• 還元剤が強すぎる
• 還元剤濃度が高すぎる
• 放置時間が長すぎる
• pHが高すぎる
• アルカリ度が高すぎる
• ダメージ毛に対して薬剤が強すぎる

この2つは分けて見る必要があります。

KSSR問題は、途中駅で止まる問題。
過還元は、終点を通り過ぎる問題。

同じ還元トラブルでも、原因が違います。

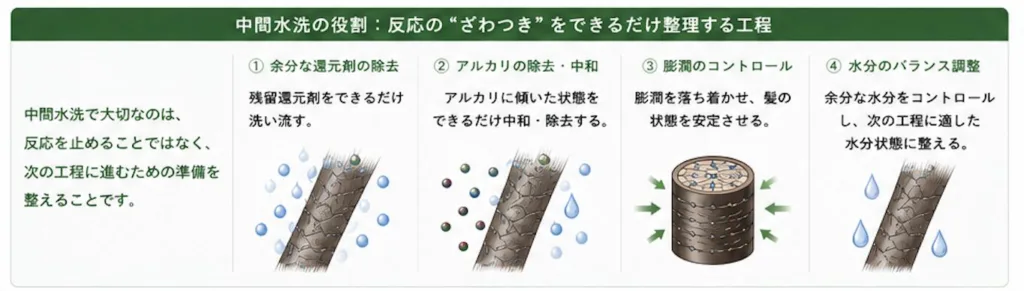

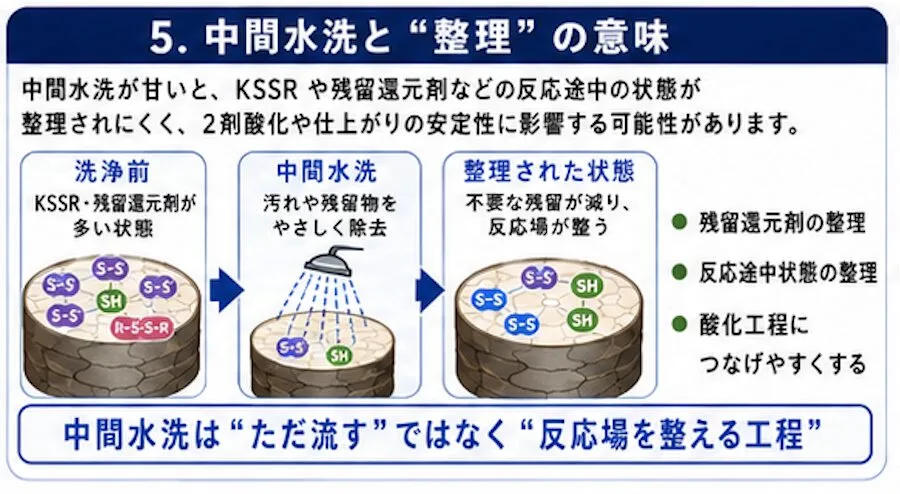

2-10-7. 平衡反応として見ると「中間水洗」の意味が深くなる

還元反応を平衡として見ると、中間水洗の意味がかなり深くなります。

中間水洗は、単に薬剤を流すだけではありません。

余分なRSH、つまり還元剤を減らすことで、反応場を整理します。

髪の中や表面に還元剤が多く残ると、酸化工程へ進む前に反応がざわつきやすくなります。

だから中間水洗は、

還元反応の平衡を、次の酸化工程へ進みやすい状態へ整える工程

とも言えます。

これを入れると、

なぜ中間水洗が大事なのか
なぜ残留還元剤が問題なのか
なぜ2剤酸化が安定しにくくなるのか

がつながります。

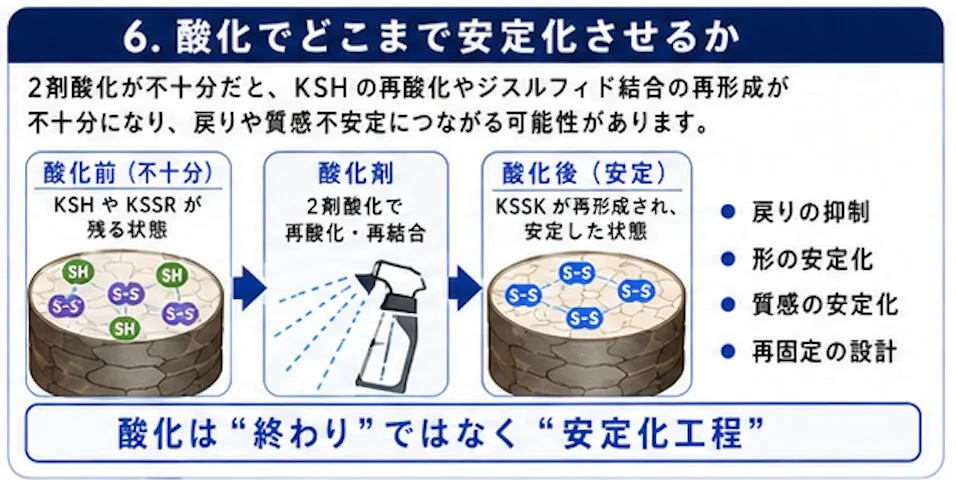

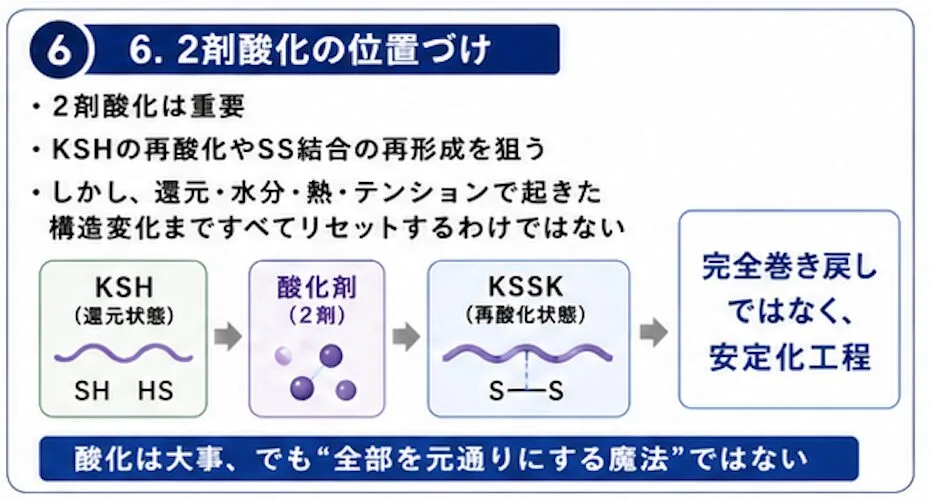

2-10-8. 平衡反応として見ると「2剤酸化」の意味も変わる

2剤酸化では、還元で生じたKSHを再酸化し、ジスルフィド結合の再形成を狙います。

ただし、これは

完全に元のKSSKへ戻す

というより、

還元で動いた状態を、酸化によって安定化させる

と考える方が安全です。

還元反応の中でKSH、KSSR、未反応KSSK、残留還元剤が混在している以上、2剤はその全体を整理して安定化へ向かわせる工程です。

つまり2剤は、

還元反応の後始末

ではなく、

形を安定させるための本工程

です。

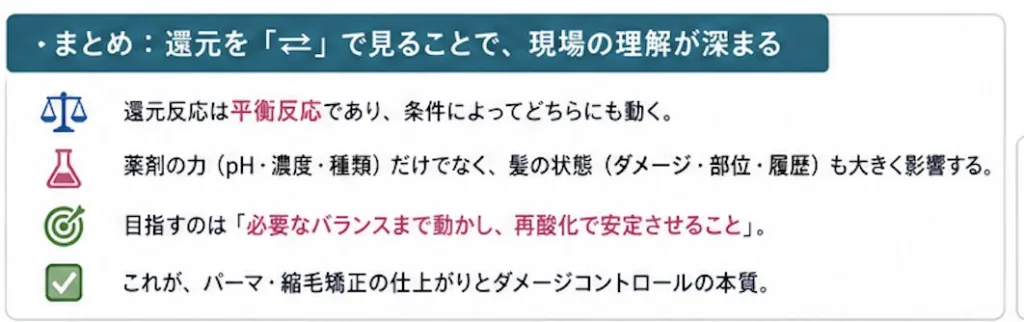

まとめると

還元反応は、単純な一方通行ではありません。

KSSK + RSH ⇄ KSH + KSSR
KSSR + RSH ⇄ KSH + RSSR

のように、KSSK・KSH・KSSR・RSSRのバランスが条件によって動く反応として見ると、かなり整理しやすくなります。

このバランスを動かすのが、

• pH
• アルカリ度
• 還元剤濃度
• 還元剤の種類
• 毛髪履歴
• 水分量
• 放置時間
• 中間水洗
• 2剤酸化

です。

だから還元は、

どれだけ強い還元剤を使うか

だけではなく、

どの条件で、どのくらい平衡を動かし、どこで止め、どう酸化へつなげるか

の設計です。

つまり、パーマ・縮毛矯正における還元は、

KSSK・KSH・KSSRのバランスを動かし、必要な形へ持っていくための反応設計

として見ると、かなり深く理解できます。

2-10-9. SS結合の“数”だけでなく“状態”を見る

SS結合を考えるとき、

SS結合が多い
SS結合が少ない

という量の話をしたくなるときもあります。

もちろん量も大事です。

ただし、現場では状態も大事です。

たとえば同じSS結合でも、

• 健康毛のSS結合
• カラー履歴がある髪のSS結合
• ブリーチで酸化負荷を受けたSS結合
• システイン酸化した部位
• 既矯正で一度還元・酸化された部位
• 熱履歴で周辺構造が硬くなった部位

では、薬剤反応の出方が変わります。

つまり、

SS結合があるかないか

だけではなく、

そのSS結合の周辺環境がどうなっているか

を見る必要があります。

ここで関係してくるのが、

• CMC脂質
• 水分量
• pH
• アルカリ度
• 親水化
• 表面脂質
• キューティクル状態
• 過去の酸化履歴
• 熱履歴

です。

還元剤はSS結合に作用します。

でも、還元剤がそこへ届くまでには、毛髪内部の環境を通ります。

道が整っている髪と、道が崩れている髪では、反応の進み方が変わります。

髪の中のSS結合は、山奥の神社みたいなものです。
参道が整っていれば安全に行ける。
参道が崩れていれば、途中で転ぶ。
薬剤も同じで、目的地へ行くまでの道が重要です。

2-11. pH・pKa・親水/疎水性で見る還元剤の反応特性

還元剤はどこに届き、どこで反応するかで見る

還元剤を考えるとき、よく

チオは強い
システアミンは柔らかい
GMTは酸性
スピエラは酸性系
システインはマイルド

というように分類されます。

これは現場的にはわかりやすいです。

ただし、もう少し深く見るなら、還元剤は単純に強い・弱いで分けるよりも、

どのpHで反応性が出やすいのか
どのpKaを持つのか
どの電荷状態になりやすいのか
親水性・疎水性のどちらに寄りやすいのか
毛髪のどの領域に届きやすいのか
どのような質感になりやすいのか

で見た方が、かなり整理しやすいです。

還元剤は、髪のSS結合に作用するものですが、SS結合は毛髪の中に均一に裸で並んでいるわけではありません。

毛髪には、

• 親水化した部分
• 脂質が残っている部分
• CMC脂質が乱れた部分
• コルテックス内部
• キューティクル近辺
• 既カラー部
• ブリーチ部
• 既矯正部
• 熱変性気味の部分

が混在しています。

つまり、還元剤はただ強ければいいのではなく、
どこに入り、どこで反応しやすいかが重要です。

還元剤は、髪の中を旅する旅人です。

旅人によって、湿った道が得意な者、油っぽい道を通りやすい者、酸性の谷でも進める者、アルカリの高速道路で加速する者がいます。

2-11-1. pHは「反応性」と「毛髪状態」の両方に関わる

pHは、還元剤の反応性に大きく関わります。

特にチオール系還元剤では、還元剤を便宜上 RSH と表すと、pHが上がることで一部が脱プロトン化し、

RS⁻

つまりチオラート型になりやすくなります。

このチオラート型はSS結合に反応しやすいため、チオグリコール酸塩のような還元剤ではアルカリ領域で反応性が出やすくなります。

チオグリコール酸系では、アルカリ領域でチオラート型が増えやすくなり、SS結合への反応性が高まりやすいと考えられます。

そのため、アルカリ性のパーマ・縮毛矯正処方では、pH設計が反応性に大きく関わります。

ただし、pHは還元剤側だけでなく、毛髪側にも影響します。

アルカリに傾くと、

• 毛髪が膨潤しやすい
• 薬剤が浸透しやすい
• 電荷状態が変わる
• CMCや水分移動に影響する
• ダメージ毛では反応が暴れやすい

という変化が起こります。

つまりpHは、

還元剤の反応性を変える
さらに毛髪の受け入れ状態も変える

という二重の意味を持ちます。

2-11-2. pKaは「どのpHで反応性が出るか」を考える鍵

pKaは、その成分がどのpH付近で電荷状態や解離状態を変えやすいかを見る指標です。

チオール系還元剤では、pKaとpHの関係によって、

RSHとして存在しやすいのか
RS⁻として存在しやすいのか

が変わります。

一般的には、チオラート型 RS⁻ が増えるほどSS結合への反応性は高まりやすいです。

ただし、ここで大事なのは、還元剤によってpKaも構造も違うことです。

そのため、

同じpHでも、還元剤によって反応性が違う

ということが起こります。

たとえば、

• チオグリコール酸
• システアミン
• システイン
• GMT
• スピエラ

では、持っている官能基、電荷状態、親水性・疎水性、浸透性が違います。

だから、還元剤は

pH何だからこう効く

ではなく、

その還元剤のpKaと構造に対して、そのpHがどう働くか

で見る必要があります。

2-11-3. チオグリコール酸系は「水溶性・親水側」の反応を作りやすい

チオグリコール酸系は、代表的な還元剤です。

チオグリコール酸はカルボキシル基を持ち、塩の形で使われることが多く、水系処方で扱いやすい還元剤です。

チオグリコール酸はアルカリ剤と組み合わせることで中和塩となり、強い還元剤としての効果や膨潤力を持つと説明されています。

現場的には、

チオグリコール酸系は、カルボキシル基を持ち、塩の形で使われることが多い、水系処方で扱いやすい代表的な還元剤です。

現場的には、水溶性が高く、アルカリ膨潤した毛髪内や親水的な反応場で作用を作りやすい還元剤として見ると整理しやすいです。

特にアルカリ領域では、

• 毛髪が膨潤する
• 薬剤が水相として入りやすい
• チオラート化により反応性が上がりやすい
• SS結合にしっかり作用しやすい

という特徴が出やすい。

だからチオ系は、

しっかり還元したい
クセを伸ばしたい
ウェーブ形成力を出したい
健康毛や強いクセに反応を出したい

ときに使いやすい。

一方で、

• ダメージ毛
• ブリーチ毛
• 親水化が進んだ毛
• CMC脂質が乱れた毛
• 既矯正部

では、反応が入りすぎたり、膨潤と還元が同時に強く出すぎたりする可能性があります。

つまりチオは、
水溶性・親水側の反応を作りやすい強力な道具
です。

ただし、強い包丁ほど、切る場所を間違えると危ない。

ここは現場設計が必要です。

2-11-4. システアミンは「電荷・浸透性・疎水寄りの反応性」も考える

システアミンはチオとは少し見方を変えた方が良いです。

システアミンは、チオール基に加えてアミノ基を持ちます。

このアミノ基の存在によって、pHによる電荷状態や毛髪への吸着・浸透の印象が変わります。

ざっくり言うと、システアミンはチオグリコール酸のようなカルボキシル酸系とは違い、アミノチオールとしての性格を持ちます。

システアミンは毛髪のウェーブ剤・ストレート剤として用いられる還元剤であり、システアミンやシステアミン誘導体はパーマ組成で例示されています。

現場的には、

システアミンは、チオグリコール酸系よりも柔らかい質感を狙いやすい

ただし、残留臭や酸化設計に注意が必要

と説明されます。

これをもう少し深く見るなら、

pHや電荷状態によって、毛髪表面や内部のどの領域に入りやすいかが変わる

アルカリ寄りでは反応性も上がり、毛髪内の疎水寄り領域にも関与しやすくなる可能性がある

そのため、チオ系とは違う質感や柔らかさを作りやすい

という考え方ができます。

ただし、

「システアミンは必ず疎水部を還元する」と言い切るより、

システアミンはアミノチオールとしての構造や電荷状態により、チオグリコール酸系とは異なる浸透・反応の傾向を持つ。

アルカリ寄りでは反応性が上がり、疎水寄りの領域にも作用しやすい設計になる可能性がある。

ここは現場考察としてはかなり面白いです。

チオ系

水溶性・親水側の反応を作りやすい。

システアミン系

電荷・浸透性・疎水寄りの反応性も含めて、柔らかさや質感設計に関わりやすい。

2-11-5. システイン系はアミノ酸型としての電荷と浸透性を見る

システインは、アミノ酸型の還元剤です。

アミノ基とカルボキシル基を持つため、pHによって電荷状態が変わります。

このため、単純にチオール基だけを見るより、

アミノ酸としての電荷
毛髪表面との相互作用
浸透性
反応の穏やかさ

を見る必要があります。

一部の文献や処方説明では、システインはアミノ酸型の電荷特性により、健康毛ではチオグリコール酸系ほど深く反応しにくい場合があると説明されることがあります。

つまりシステイン系は、

• 比較的マイルドに扱いやすい
• 健康毛では深部まで入りにくいことがある
• 強いクセには不足しやすい場合がある
• 質感を残したい場面で選択肢になる

という見方になります。

チオグリコール酸やL-システインは、パーマ処理における還元・酸化反応の研究対象として用いられ、毛髪中のチオールやジスルフィド基の変化が追跡されています。

2-11-6. GMT・スピエラ系は「酸性でも反応できる構造」と見る

GMTやスピエラ系は、酸性〜弱酸性領域で使われることがあります。

ここが、チオグリコール酸アンモニウムのようなアルカリ系還元剤との大きな違いです。

GMTやスピエラのように、酸性〜弱酸性領域で使われる還元剤もあります。

これらは、強いアルカリ膨潤に頼りにくい還元設計に使われることがあります。

そのため、

• ダメージ毛
• 既矯正部
• エイジング毛
• アルカリ膨潤させたくない髪
• 質感を硬くしたくない髪

で選択肢になることがあります。

ただし、

酸性だから傷まない

ではありません。

酸性でも還元は還元です。

SS結合へ作用する以上、反応量・放置時間・熱・酸化設計を間違えれば、質感低下や不安定さにつながります。

2-11-7. 亜硫酸・亜硫酸水素塩系はチオール系とは反応の見方が違う

サルファイト系は、チオやシステアミンのような「チオール還元 → KSH → 2剤酸化でSS再形成を狙う」タイプとは反応の見方が違います。

ざっくり言うと、サルファイトはSS結合をただKSHにするというより、

K-S-S-K ＋ SO₃²⁻
→ K-S⁻（またはK-SH）＋ K-S-SO₃⁻

のように、片側にチオール/チオラート、もう片側にS-スルホン酸塩、いわゆるBunte salt（ブンテ塩）を作る方向で見ると整理しやすいです。

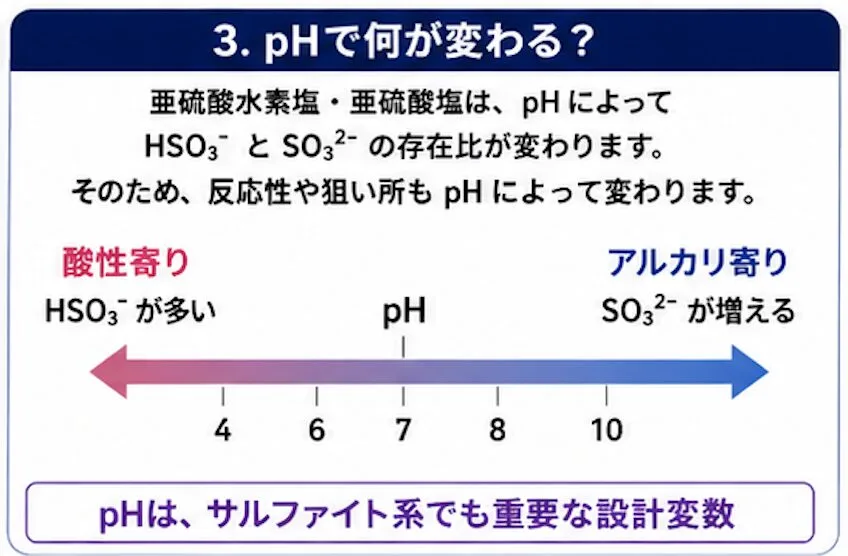

なお、亜硫酸水素塩・亜硫酸塩はpHによって HSO₃⁻ と SO₃²⁻ の存在比が変わるため、反応性や狙い所もpHで変わります。

毛髪・羊毛ケラチンのスルフィトリシスでは、ジスルフィド結合が切れて、cysteine thiol と cysteine-S-sulfonate、Bunte salt が生じると説明されています。

要は、

SS結合を、通常のSS再結合に戻りにくい S-スルホン酸化された状態に変える

となります。

ここが特殊です。

チオ系との違い

チオやシステアミンでは、ざっくり

KSSK + RSH ⇄ KSH + KSSR
KSSR + RSH ⇄ KSH + RSSR

のように、KSHやKSSRを経由して、最終的に2剤酸化で

2KSH → KSSK

を狙います。

もちろん完全復元ではありませんが、考え方としては、
還元して、酸化でSS再形成を狙う
です。

一方サルファイトは、

KSSKを切って、片方をKSH側、片方をKSSO₃⁻側にする

ような反応です。

この K-S-SO₃⁻ は、普通のKSHとは違います。

酸化剤をつければ単純に元のKSSKへ戻る、というより、まずはS-スルホン酸化された別状態として見る必要があります。

Bunte salt残基は、通常の酸化工程だけではジスルフィド結合へ再構築されにくいと説明されることがあります。

ただし、チオグリコール酸などのチオール系還元剤で再び処理すれば、S-スルホン酸化された状態をKSH側へ動かせる可能性があります。

つまり、サルファイトでできたBunte saltは“絶対に戻せない状態”ではありません。

ただし、その後に再酸化で安定化を狙う工程まで含めて考える必要があります。

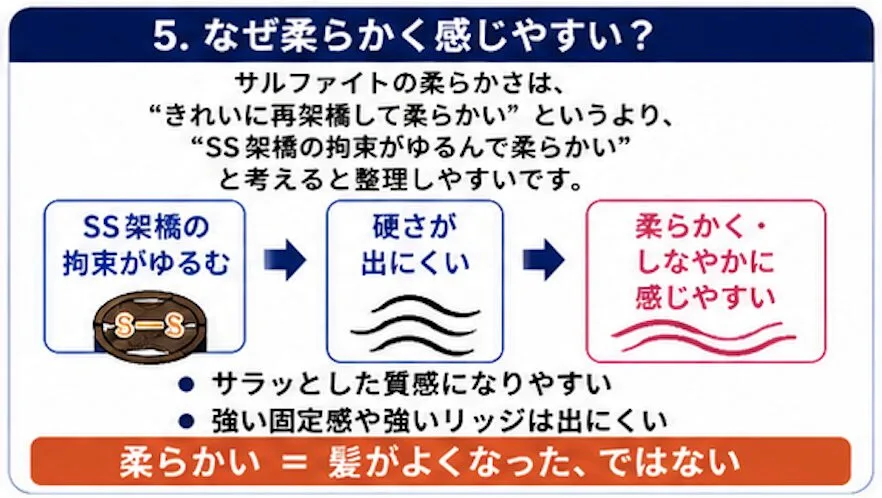

だから風合いが柔らかく感じやすい

ここが面白いところです。

サルファイト系で柔らかく感じやすい理由は、単純に「弱いから」ではなく、

SS架橋を強く再固定するより、架橋密度や構造の拘束をゆるめる方向に働きやすい

からだと考えるとしっくりきます。

SS結合は髪の弾力や形状保持に関わる“固定点”です。

そこがS-スルホン酸化されると、通常のSS架橋としての固定力は弱くなります。

その結果、

• 硬さが出にくい
• 柔らかく感じやすい
• しなやかに感じやすい
• 強いリッジや強い固定感は出にくい
• サラッとした質感になりやすい

という現場感につながると思います。

つまり、サルファイトの柔らかさは、
きれいに再架橋して柔らかいというより、
架橋の拘束がゆるんで柔らかい
に近い気がします。

ここ、かなり大事です。

では、髪の構造としてはどう見るべきか？

ここからが本題ですね。

髪的には、サルファイトは優しい魔法というより、
拘束をゆるめる特殊工具です。

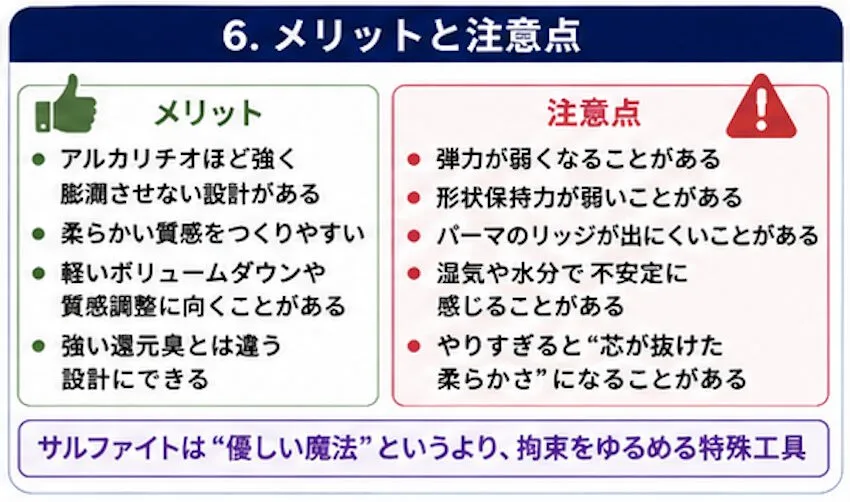

メリットはあります。

• アルカリチオほど強く膨潤させなくても使える設計がある
• 柔らかい質感を作りやすい
• 強い硬さやパキッと感が出にくい
• 軽いボリュームダウンや質感調整に向くことがある
• 強い還元臭とは違う設計にできる

ただし、髪の構造として見ると注意もあります。

SS結合をS-スルホン酸化した部分は、通常のSS結合としての架橋ではありません。

つまり、髪の構造を支える固定点の一部が、通常とは違う形に置き換わっていると見た方が良いです。

そのため、やりすぎると、

• 弾力が弱くなる
• 形状保持力が弱くなる
• パーマのリッジが出にくい
• ストレートの固定力が弱い
• 湿気や水分で不安定に感じる
• 髪の芯が抜けたような柔らかさになる
• 強度面ではプラスとは言いにくい

という可能性があります。

つまり、

柔らかい ＝ 髪がよくなった

ではないです。

サルファイトの柔らかさは、場合によっては
しなやかさでもあり、
固定力の弱さでもある。

一言で言えば、

サルファイトは、髪を強く再構築する還元剤というより、SS架橋の拘束をゆるめて柔らかさを出す特殊な還元系。

です。

2-12.pHとアルカリ度を分けて考える

pHは主に還元剤側の反応性
アルカリ度は主に毛髪側の膨潤・浸透・持続性

パーマや縮毛矯正の薬剤を考えるとき、よく

pHが高いから強い
pHが低いから弱い
アルカリだから傷む
酸性だから安全

のように語られることがあります。

もちろん、pHはとても大事です。

ただし、pHだけで薬剤の強さや髪への負担を判断するのは危険です。

なぜなら、薬剤の作用は

pH
アルカリ度
還元剤濃度
還元剤の種類
基材
毛髪履歴
放置時間

が重なって決まるからです。

特に大切なのが、pHとアルカリ度を分けて考えることです。

2-12-1. pHとは何を見る数字なのか？

pHは、薬剤がどれくらい酸性・アルカリ性に傾いているかを示す数字です。

還元剤においては、特に反応性に関わります。

チオール系還元剤を便宜上 RSH と書くと、アルカリ側では一部が脱プロトン化して、

RS⁻

つまりチオラート型になりやすくなります。

このチオラート型は、SS結合に反応しやすい状態です。

そのため、チオグリコール酸系のような還元剤では、pHが上がることでチオラート型が増え、SS結合への反応が進みやすくなります。

チオグリコール酸系では、アルカリ領域でチオール基の一部がチオラート型になりやすく、SS結合への反応性が高まりやすいと考えられます。

つまりpHは、

還元剤がどれくらい反応しやすい状態になっているか

を見るための重要な指標です。

ただし、ここで注意したいのは、
すべての還元剤が高pHほど使いやすいわけではない
ということです。

GMTのように酸性〜弱酸性領域で使われる還元剤や、亜硫酸水素塩・亜硫酸塩のようにpHによって反応性や狙い所が変わる還元系もあります。

だからpHは、

高いほど良い

ではなく、

その還元剤が、どのpHでどの状態になり、どのくらい反応しやすいかを見る指標

として扱う必要があります。

2-12-2. アルカリ度とは何を見るものなのか？

一方で、アルカリ度はpHとは少し違います。

ざっくり言えば、アルカリ度は、

アルカリの力をどれくらい持続して供給できるか
毛髪をどれくらい膨潤させるか
薬剤がどれくらい入りやすい環境を作るか

に関わります。

美容現場でいうと、アルカリ剤はpHを高め、毛髪を軟化・膨潤させ、パーマ剤の浸透をよくして還元反応を促進するものとして説明されています。

アルカリ剤の種類によって、残留性や反応の出方も変わります。

つまりアルカリ度は、

毛髪側の入口をどれくらい開くか
膨潤をどれくらい持続させるか
薬剤の浸透と負担をどれくらい作るか

を見るものです。

ここがpHとの違いです。

2-12-3. pHは「還元剤側」、アルカリ度は「毛髪側」に効くと考える

かなりざっくり分けるなら、

pHは還元剤の反応性に関わる
アルカリ度は毛髪の膨潤・浸透・持続性に関わる

です。

もちろん実際には完全に分離できません。

でも、考え方としてはかなり使えます。

pHの役割

• 還元剤の解離状態に関わる
• チオール/チオラートの比率に関わる
• 反応性に関わる
• どのpH帯で還元剤が働きやすいかに関わる

アルカリ度の役割

• 毛髪を膨潤させる
• 薬剤の浸透を助ける
• アルカリの作用を持続させる
• 毛髪への負担に関わる
• 反応ムラや過反応に関わる

つまり、

pHは「反応のスイッチ」
アルカリ度は「入口の開き具合と持続力」

というイメージです。

pHが信号機なら、アルカリ度は道路幅と交通量。
信号が青でも、細い山道と高速道路では進み方がまるで違います。

2-12-4. 同じpHでも、アルカリ度が違えば反応は変わる

ここが現場でかなり重要です。

同じpHの薬剤でも、アルカリ度が違うと髪への作用は変わります。

たとえば、同じpHでも、

• アルカリ度が高い薬剤
• アルカリ度が低い薬剤

では、毛髪の膨潤、浸透、反応の持続性、ダメージの出方が変わります。

アルカリ度が高い場合

• 毛髪が膨潤しやすい
• 還元剤が内部に入りやすい
• 反応が持続しやすい
• ダメージ毛では過反応しやすい
• KSH側へ寄りすぎるリスクがある
• 質感が不安定になりやすい

アルカリ度が低い場合

• 膨潤が穏やか
• 浸透がゆっくりになりやすい
• 反応が穏やかに出やすい
• 膨潤による負担を抑えやすい
• ただし、クセの強さや髪質によっては反応が不足する場合がある

つまり、

pHが同じだから同じ強さ

ではありません。

pHが同じでも、アルカリ度が違えば、髪の開き方が違います。

ここを見ないと、薬剤設計がかなり荒くなります。

2-12-5. アルカリ度が強いと過還元に寄りやすい理由

過還元・KSH過多を考えるとき、アルカリ度はかなり重要です。

アルカリ度が強いと、毛髪が大きく膨潤し、還元剤が内部へ入りやすくなります。

その結果、

還元剤が同じ濃度でも、反応できる場所に届きやすくなる

ということが起こります。

つまり、

アルカリ度が高い
↓
毛髪が膨潤する
↓
還元剤が入りやすい
↓
KSSKからKSH側へ進みやすくなり
↓
過還元・KSH過多・毛髪強度低下・質感不安定のリスクが上がる

という流れです。

だから、過還元は還元剤濃度だけで決まるわけではありません。

pH・アルカリ度・還元剤濃度・放置時間・毛髪履歴の掛け算で起こります。

特に危ないのは、

高pH × 高アルカリ度 × 高還元剤濃度 × ダメージ履歴

です。

これは、髪の門が大きく開いたところへ、反応性の高い還元剤が大量に入り込むような状態です。

2-12-6. 還元剤濃度は「反応できる量」に関わる

では、還元剤濃度はどう関わるのか。

還元剤濃度は、

SS結合に作用できる還元剤の量

に関わります。

反応式で見ると、

KSSK + RSH ⇄ KSH + KSSR
KSSR + RSH ⇄ KSH + RSSR

です。

RSHが多ければ、KSSRで止まるというより、さらにKSH側へ進みやすくなります。

つまり、還元剤濃度が高い場合は、

KSSRが残りやすい

というより、

反応がさらに進んで、KSH過多・過還元に寄りやすい

と見る方が自然です。

ただし、濃度だけで決まるわけではありません。

還元剤濃度が高くても、pHが低い、アルカリ度が低い、基材が入りにくい場合は、反応の出方は変わります。

逆に濃度がそこまで高くなくても、アルカリ度が強く、毛髪が大きく膨潤していれば、反応が強く出ることもあります。

つまり還元剤濃度は、単独ではなく、

pH
アルカリ度
基材
毛髪履歴
放置時間

とセットで見ます。

2-12-7. pHが低くても、アルカリ度が低くても、還元は起こる場合がある

ここも大切です。

チオグリコール酸系のようにアルカリ領域で反応性を出しやすい還元剤もあれば、GMTやスピエラのように酸性〜弱酸性領域で使われる還元剤もあります。

さらに亜硫酸系のように、pHによって反応性や狙い所が変わる特殊な還元系もあります。

つまり、

低pHだから還元しない
酸性だから安全
アルカリじゃないからダメージしない

とは言えません。

酸性領域でも、還元剤の種類によってはSS結合に作用します。

ただし、アルカリ膨潤が少ない分、

• 浸透の仕方
• 反応スピード
• 作用する領域
• 質感
• 酸化設計
• 熱との相性

が変わります。

だから、

高pH＝強い
低pH＝弱い

ではなく、

その還元剤がどのpH・どの反応場でどう働くか

を見る必要があります。

2-12-8. pHとアルカリ度を分けると、薬剤設計が整理しやすくなる

pHとアルカリ度を分けると、薬剤選定がかなり整理しやすくなります。

たとえば、

強いクセの健康毛

• 反応性が必要
• 膨潤もある程度必要
• 還元剤の浸透も必要

この場合、pH・アルカリ度・還元剤濃度のバランスを見て、しっかり動かす設計が必要になります。

カラー毛・エイジング毛

• 膨潤させすぎたくない
• 反応ムラを抑えたい
• 質感を残したい

この場合、pHだけでなく、アルカリ度を抑えたり、基材や還元剤の種類で反応をコントロールする考え方が必要になります。

ブリーチ毛・既矯正部

• 還元しすぎたくない
• 膨潤させたくない
• 水分挙動が不安定
• 熱耐性が低い

この場合、pH・アルカリ度・還元剤濃度をかなり慎重に見ます。

特に既矯正部に対しては、

もう一度強く還元する

ではなく、

必要最低限だけ反応させる
なじませる
熱を足しすぎない
触らない判断も含める

という見方が重要になります。

まとめると

pHとアルカリ度は、似ているようで役割が違います。

pHは、還元剤の反応性に関わる

アルカリ度は、毛髪の膨潤・浸透・持続性・負担に関わる

チオール系還元剤では、pHが高くなることでチオラート型が増え、SS結合に反応しやすくなります。

一方でアルカリ度が高いと、毛髪が膨潤し、還元剤が内部に入りやすくなります。

つまり過還元は、

還元剤濃度だけ
pHだけ
アルカリ度だけ

で決まるものではありません。

pH・アルカリ度・還元剤濃度・基材・放置時間・毛髪履歴の掛け算で決まります。

一言でまとめるなら、

pHは反応性を見る数字。
アルカリ度は髪の開き方と負担を見る数字。
薬剤設計では、この2つを分けて考える。

2-13. 強アルカリで起こり得る不可逆変化：ランチオニン化

還元して酸化で戻す反応とは別に見る

パーマ・縮毛矯正では、基本的に

還元でSS結合に作用し、
KSHやKSSRのような状態を経て、

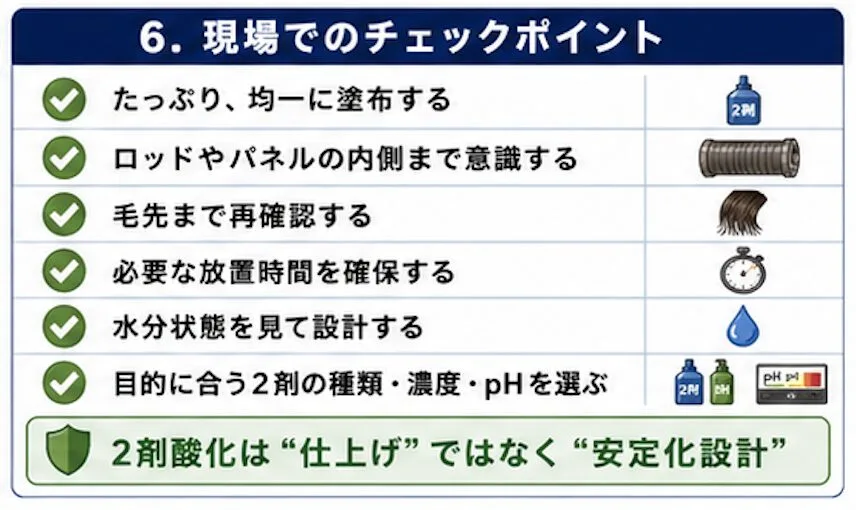

2剤酸化でジスルフィド結合の再形成を狙う

という流れで整理してきました。

ただし、ここで別枠として見ておきたい反応があります。

それが、ランチオニン化です。

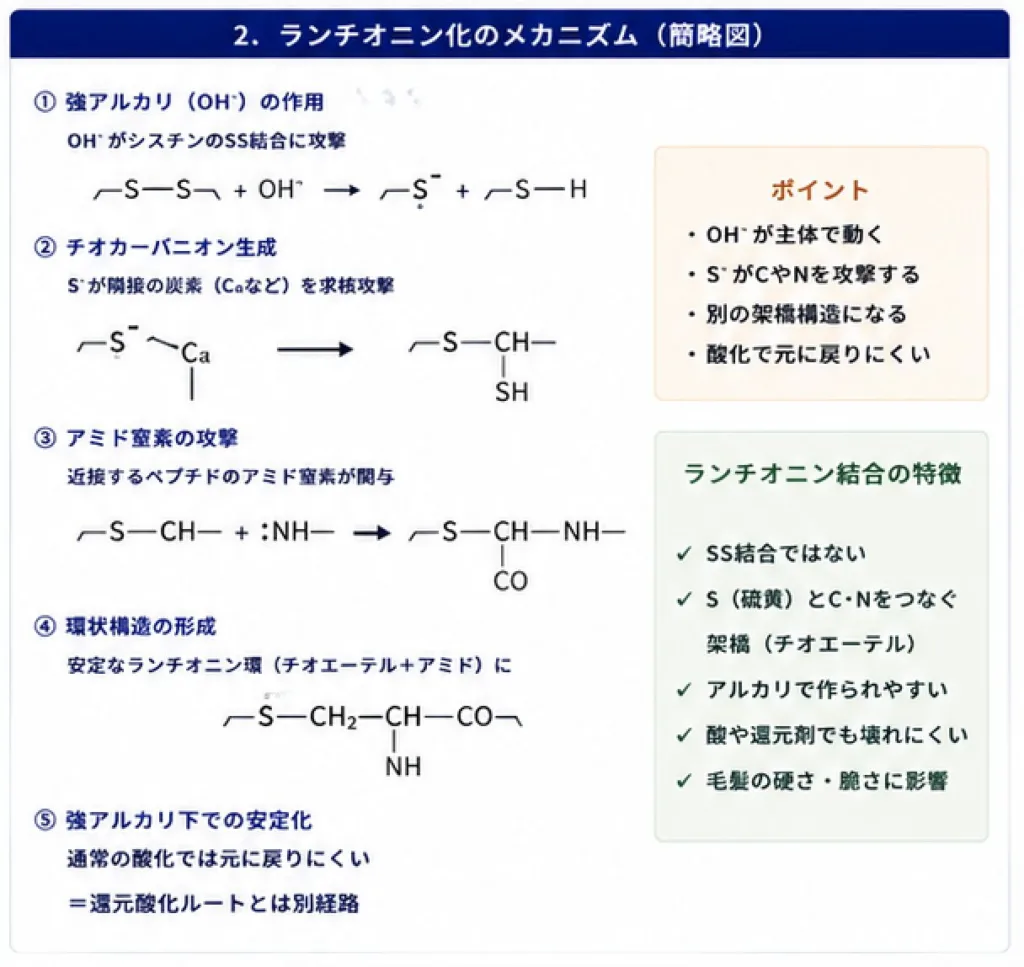

ランチオニン化は、チオグリコール酸やシステアミンのような還元剤でSS結合を動かし、2剤酸化で再形成を狙う反応とは違います。

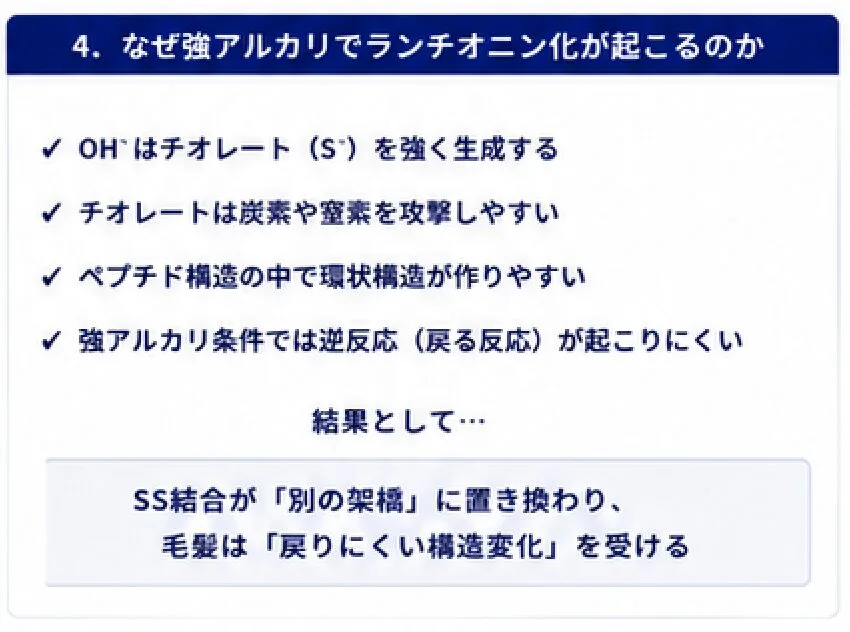

より強いアルカリ条件、特に水酸化物系のストレート／リラクサーでは、シスチン由来のジスルフィド結合が通常の還元酸化とは別の経路で変化し、ランチオニン結合へ置き換わると説明されています。

レビュー論文では、水酸化物系の処理ではシスチンがランチオニンへ変換され、より直線的な形状の安定化に寄与するとされています。

簡単に言うと、

SS結合を還元して、2剤で戻す
ではなく、
SS結合の一部が、別の結合状態へ置き換わる

という見方です。

ここが大きな違いです。

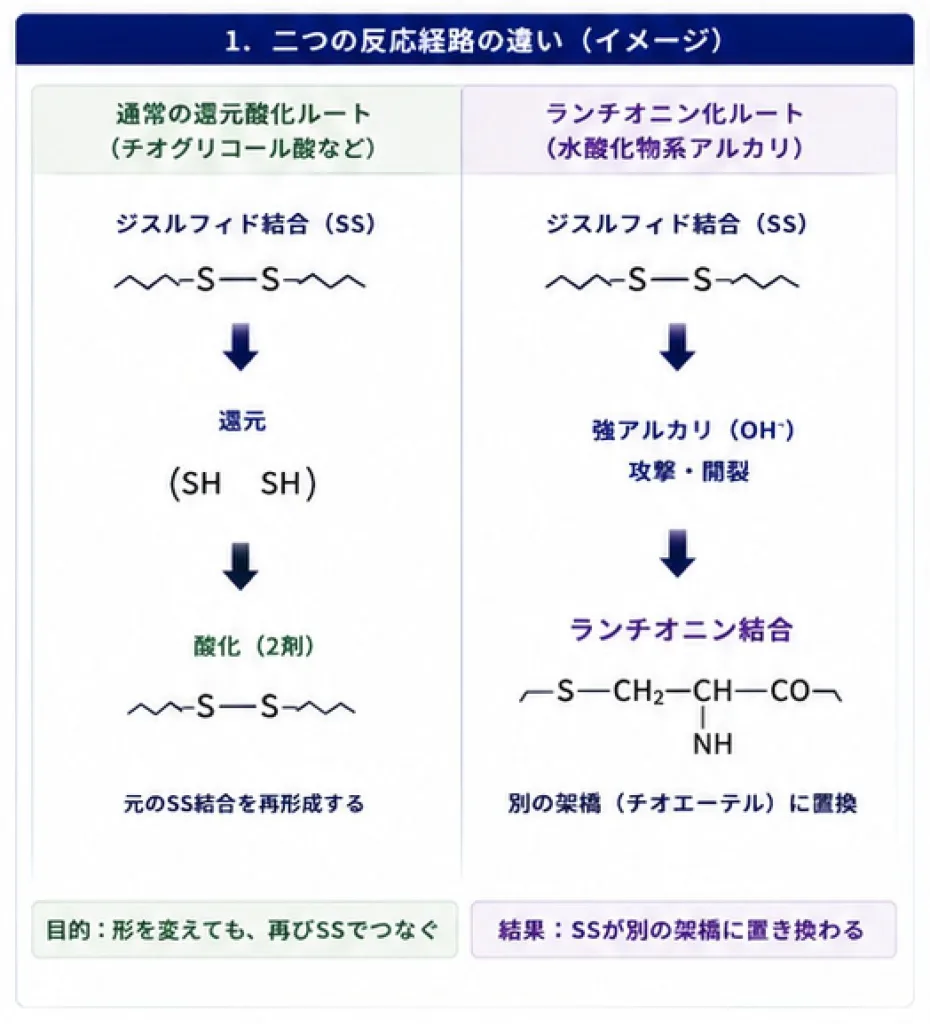

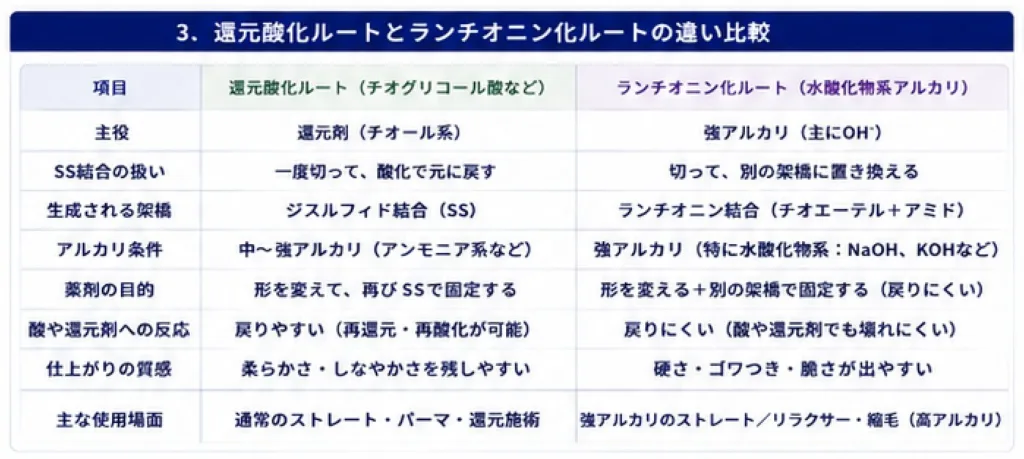

ランチオニンは「戻るSS結合」ではない

通常の還元酸化で考えると、

KSSK
↓ 還元
KSH
↓ 酸化
KSSKの再形成を狙う

という流れです。

しかしランチオニン化では、SS結合が通常のジスルフィド結合として戻るのではなく、ランチオニンという別の架橋構造へ変わります。

ランチオニンはシスチンと似た“架橋”として働きますが、通常のジスルフィド結合のように、還元・酸化で可逆的に扱える結合ではありません。

つまり、ランチオニン化は、

酸化で元のSS結合へ戻す工程ではなく、不可逆的な構造変化として見る

方が自然です。

ここは、かなり大事です。

2-14. 健康毛とダメージ毛ではSS結合の扱いが違う

（毛髪の履歴・酸化状態・脂質・水分・表面状態・熱履歴によって、還元剤の浸透や反応速度、耐性が変わる）

健康毛では、髪の内部構造が比較的整っています。

そのため、還元剤の反応も読みやすい。

一方で、ダメージ毛では話が変わります。

たとえばブリーチ毛では、SS結合が酸化され、システイン酸が増えている可能性があります。

この場合、

還元で動かせるSS結合

と、

すでに酸化で別の状態になっている部位

が混在します。

つまり、ブリーチ毛に対して強い還元剤を使っても、還元で安全に動かせるSS結合や周辺構造の余力が少なくなっている可能性がある一方で、すでに弱くなった部分には余計な負担がかかることがあります。

ここが危険です。

エイジング毛でも同じです。

髪が細くなり、白髪が混ざり、既カラーや既矯正の履歴が重なると、SS結合の状態だけでなく、髪全体の反応性がばらつきます。

だから、

クセが強いから強い薬剤

とは単純に言えません。

クセは強い。
でも髪の体力は弱い。
SS結合を動かしたいけど、周辺構造が耐えられない。

この矛盾が、縮毛矯正の難しさです。

2-15. パーマと縮毛矯正でSS結合の見方は少し違う

パーマと縮毛矯正は、どちらもSS結合に作用します。

ただし、目的が違います。

パーマ

パーマでは、髪をロッドなどで曲げた状態にして、ウェーブやカールを作ります。

ここでは、

曲げた形をどれだけ安定させられるか

が重要です。

還元が足りなければ、かからない。
還元しすぎれば、だれる。
酸化が甘ければ、持ちが悪い。

つまりパーマでは、SS結合を動かしながら、弾力を残す設計が大事です。

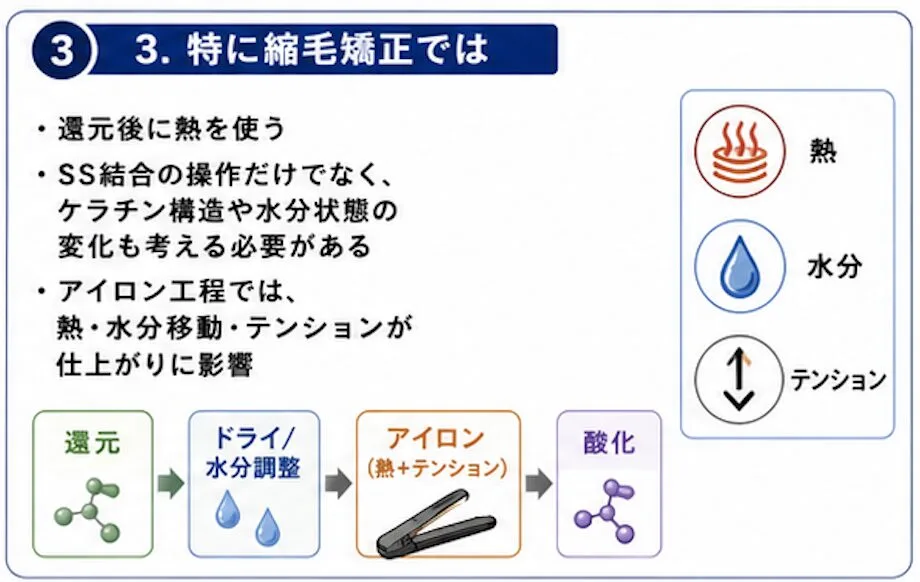

縮毛矯正

縮毛矯正では、クセを伸ばすことが目的です。

ここでは、

クセの原因となる内部構造や結合状態をどこまで動かし、熱とテンションでどこまで再配置するか

が重要です。

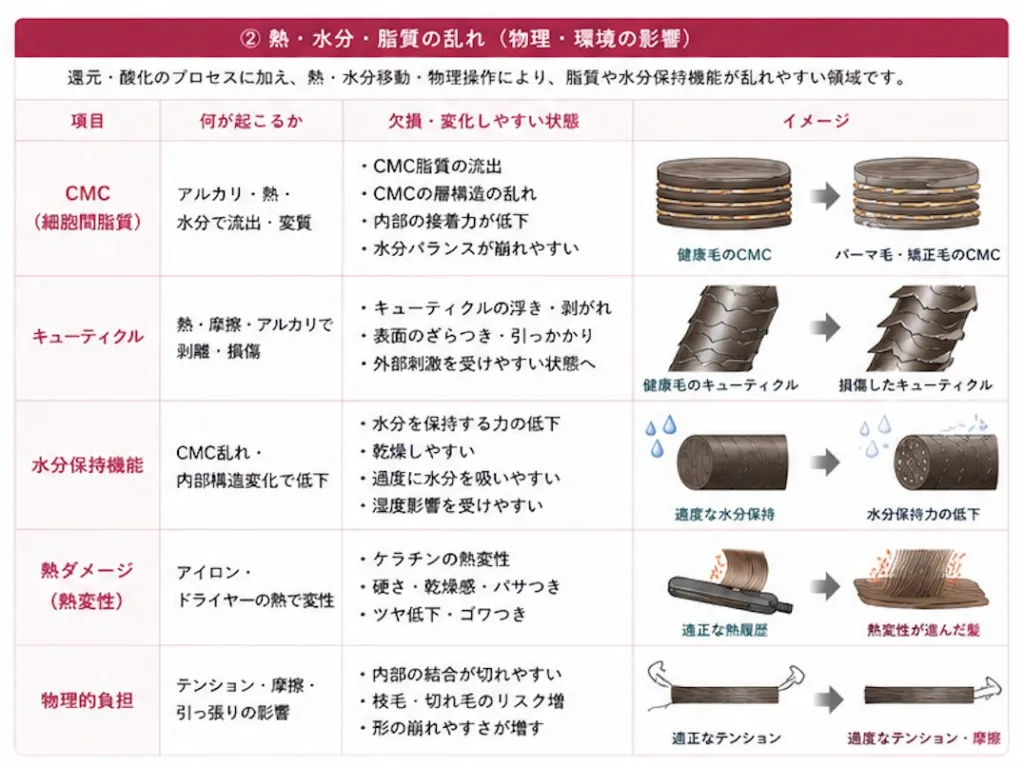

ただし、矯正では高温アイロンが入るため、SS結合だけではなく、

• 水分移動
• 熱変性
• ケラチン構造
• 脱水
• テンション
• 表面整列
• CMC脂質

も強く関わります。

つまり縮毛矯正は、SS結合操作に、水分管理・熱・テンション・酸化安定化が重なる技術です。

パーマよりも、熱と水分の設計が仕上がりを大きく左右します。

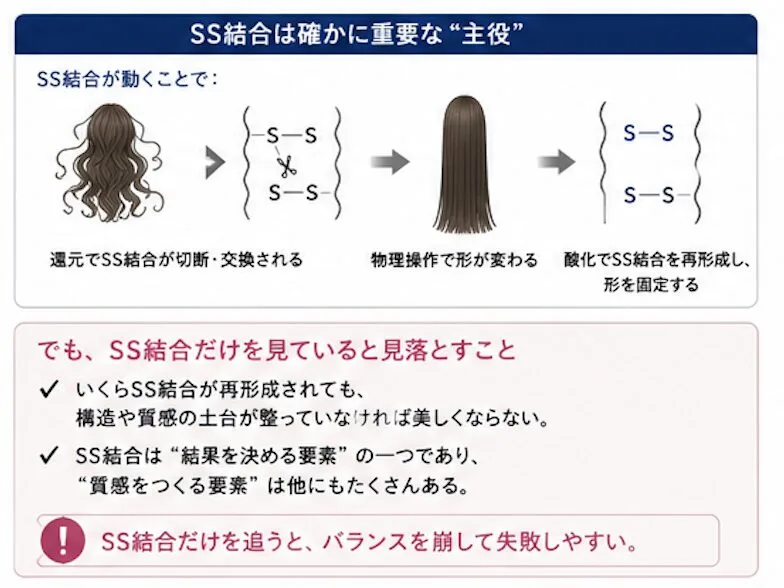

2-16. SS結合だけを見すぎると失敗する

ここはかなり大事です。

パーマや縮毛矯正はSS結合が重要です。

でも、SS結合だけを見すぎると失敗します。

なぜなら、髪の質感や仕上がりはSS結合だけで決まらないからです。

たとえば、矯正でクセは伸びた。

でも、

• 硬い
• 板っぽい
• 毛先が不自然
• 濡れると弱い
• 乾くとパサつく
• ツヤはあるのに柔らかさがない

こういうことがあります。

これは、SS結合は動いたけれど、

• 熱が強すぎた
• 水分量が合っていない
• CMC脂質が足りない
• 表面摩擦が増えた
• 酸化が不十分
• 還元が過剰
• 毛先の履歴を読み違えた

などが絡んでいる可能性があります。

つまり、SS結合は大事です。

でも、SS結合は“主役”であっても“単独犯”ではありません。

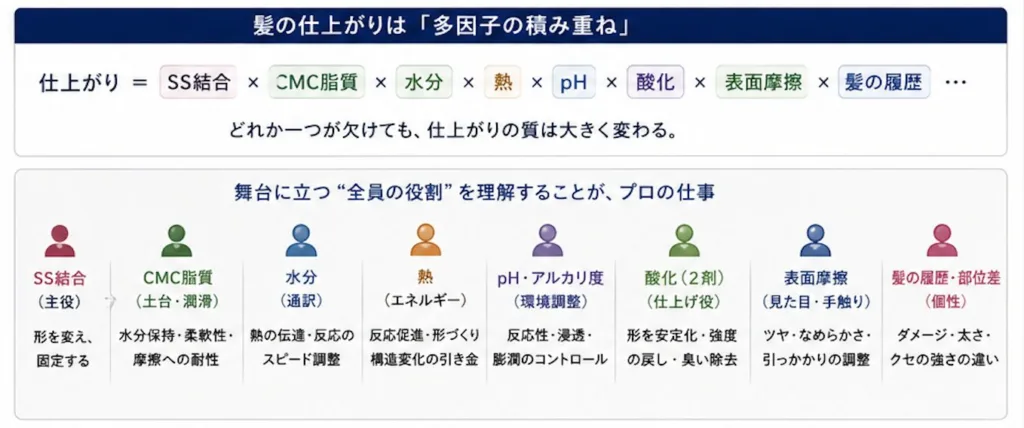

毛髪化学は群像劇です。

SS結合が主人公でも、CMC脂質、水分、熱、pH、酸化、表面摩擦が舞台袖からどんどん出てきます。

2-17. SS結合を考えるときの現場ポイント

現場でSS結合を考えるなら、次の視点が使いやすいです。

① 動かせるSS結合がどれくらい残っているか

ブリーチや酸化履歴が強い髪では、SS結合が酸化変化している可能性がある。

② 周辺構造が薬剤に耐えられるか

SS結合を動かせても、髪全体の体力がなければビビリや質感低下につながる。

③ 還元剤が均一に届く状態か

皮膜、金属、脂質低下、親水化、ダメージムラがあると反応が乱れやすい。

④ 還元後に再酸化できる状態か

中間水洗が甘い、還元剤が残る、2剤塗布が不十分だと安定しにくい。

⑤ 熱やテンションで無理をしていないか

特に縮毛矯正では、還元だけでなくアイロン工程が構造に大きく影響する。

SS結合は、髪の強度・弾力・形状に関わる重要な結合です。

パーマや縮毛矯正では、このSS結合に還元剤で作用し、髪を形の変わりやすい状態にします。

ただし、SS結合は単に
切ればいい
ものではありません。

大切なのは、

必要な場所を、必要な分だけ動かすこと。

そして、還元で動かした状態を、酸化でジスルフィド結合の再形成と形の安定化へつなげること。

です。

さらに、髪の形や質感はSS結合だけで決まるわけではありません。

CMC脂質、水分、熱、pH、アルカリ度、親水化、酸化履歴、表面摩擦も関わります。

だからパーマ・縮毛矯正は、
SS結合を操作する技術でありながら、髪全体の反応場を設計する技術
として見ると、かなり解像度が上がります。

3. KSSK・KSH・KSSRを整理する
還元反応を酸化へつなげやすい状態に整える

還元反応を「切る・戻す」だけで終わらせないために

前回では、還元剤がSS結合に何をしているのかを整理しました。

現場ではよく、

1剤でSS結合を切る
2剤でSS結合を戻す

と説明します。

これは説明としてはわかりやすいです。

ただ、もう少し深く見るなら、還元反応は単純な
切断 → 再結合
だけではありません。

髪の中では、

• KSSK
• KSH
• KSSR
• RSSR
• 残留還元剤
• 再酸化される部位
• 酸化で安定化しきれない部位

が混在しながら反応が進みます。

ここを理解すると、パーマや縮毛矯正の見え方がかなり変わります。

3-1. KSSKとは何か？

まず、KSSKです。

これは、髪の中にある元々のSS結合を簡略化したものです。

K-S-S-K

Kはケラチン。
S-Sがジスルフィド結合。

つまりKSSKは、

ケラチン同士をつないでいるSS結合

です。

髪の形状や強度、弾力に関わる重要な結合です。

パーマや縮毛矯正では、このKSSKに還元剤が作用します。

ただし、ここで大事なのは、すべてのKSSKが同じ条件にあるわけではないことです。

健康毛のKSSK。

カラー履歴のあるKSSK。

ブリーチで酸化負荷を受けた部位にあるKSSK。

既矯正で一度還元・酸化履歴を受けた部位にあるKSSK。

熱履歴で周辺構造が変化した部位にあるKSSK。

エイジング毛の細くなった髪にあるKSSK。

同じKSSKでも、周囲の環境が違えば、還元剤の届き方も反応の出方も変わります。

つまり、現場で見るべきなのは、

SS結合があるかないか

だけではなく、

そのSS結合がどんな履歴・環境の中にあるか

です。

ここを見ないと、薬剤設定がズレます。

3-2. KSHとは何か？

次に、KSHです。

KSHは、還元によって生じる髪側のチオール状態です。

簡略化すると、

K-SH

です。

元々KSSKとしてつながっていたSS結合が、還元剤の作用によって変化し、髪側にSH基を持つ状態が生じます。

このKSHが増えると、髪はSS結合による固定がゆるみ、形を変えやすい状態になります。

だからパーマや縮毛矯正では、KSHの生成が重要になります。

ただし、ここで勘違いしてはいけないのは、

KSHが多いほど良い

ではないことです。

KSHが足りなければ、

• パーマがかからない
• クセが伸びない
• 形が戻りやすい
• 物理操作で無理をしやすい

となります。

KSH側へ寄りすぎると、2剤酸化でジスルフィド結合の再形成と形の安定化を狙っても、質感や弾力が戻りにくいことがあります。

つまりKSHは、
必要な量だけ生じることが大事
です。

還元とは、KSHを増やせば勝ちではありません。

必要な場所に、必要な分だけ、必要なタイミングでKSHを作る。
ここが大事です。

3-3. KSSRとは何か？

そして、今回のかなり重要なキーワードがKSSRです。

KSSRは、

K-S-S-R

と表せます。

Kは髪側のケラチン。
Rは還元剤由来の骨格。

つまりKSSRは、

髪側の硫黄と、還元剤側の硫黄がつながった混合ジスルフィド的な状態

です。

還元剤をRSHとすると、ざっくり反応はこうです。

KSSK + RSH ⇄KSSR + KSH

さらに進むと、

KSSR + RSH ⇄ KSH + RSSR

というように、KSSRもさらに反応してKSHへ進む可能性があります。

ここで大事なのは、
KSSRは異常なものではない
ということです。

KSSRは、還元反応の途中で関与する状態です。

だから、

KSSR＝悪者
KSSR＝作ってはいけないもの

と考えると少しズレます。

問題は、KSSRが生じること自体ではなく、

KSSRや残留還元剤などの反応途中の状態が整理されないこと
中間水洗で余分な還元剤が十分に減らないこと
2剤酸化へスムーズにつながらないこと
毛髪履歴によって反応ムラが残ること

ことです。

つまりKSSRは、
還元反応の途中に出てくる“中間状態”として見る
のが自然です。

電車で言えば、目的地ではなく乗り換え駅です。
乗り換え駅に一生住みつくと困ります。

3-4. KSSK・KSH・KSSRは一直線ではなくバランスで見る

ここで大切なのは、髪の中で

KSSKが全部KSHになる
KSHが全部KSSKに戻る

というような、きれいな一本道ではないことです。

実際には、

• 反応したKSSK
• まだ反応していないKSSK
• KSHになった部位
• KSSRとして残っている部位
• 還元剤同士が酸化されたRSSR
• 酸化で戻る部位
• 戻りきらない部位

が混在します。

つまり還元中の髪は、

KSSK・KSH・KSSRが混ざった反応途中の状態

です。

そして、このバランスをどう作り、どう整理し、どう酸化へつなげるかで仕上がりが変わります。

還元が弱すぎれば、KSSKが十分に動かず形が変わりにくい。

還元が強すぎれば、KSHが増えすぎ、髪の強度や弾力が落ちやすい。

中間水洗が甘ければ、KSSRや残留還元剤などの反応途中の状態が整理されにくく、2剤酸化や仕上がりの安定性に影響する可能性がある。

2剤酸化が不十分なら、KSHの再酸化やジスルフィド結合の再形成が不十分になり、戻りや質感不安定につながる可能性がある。

つまり大事なのは、

還元でどれだけ動かすか
中間でどれだけ整理するか
酸化でどれだけ安定化させるか

です。

3-5. KSSRを「抑える」とはどういう意味か？

ここで、よく出てくるテーマが、

KSSRを抑えるには？

という話です。

ただ、この表現は少し整理が必要です。

KSSRは還元反応の途中で関与する状態なので、
完全に作らない
というより、

必要以上に残さない
反応途中で置き去りにしない
残留還元剤と一緒に整理する
2剤酸化へスムーズにつなげる

という考え方が現実的です。

つまり、KSSRを抑えるとは、

KSSRという中間状態を悪者として消すこと

ではなく、

還元反応を中途半端に残さず、酸化で安定化しやすい状態へ持っていくこと

です。

ここがかなり重要です。

だからKSSR対策は、単独成分だけの話ではありません。

工程全体の話です。

3-6. KSSRや残留還元剤が整理されにくくなる条件

KSSRや残留還元剤など、還元途中の状態が整理されにくくなる条件としては

• 還元が中途半端に終わる
• 中間水洗が甘い
• pHが毛髪状態に合っていない
• 2剤酸化が不十分
• 2剤の塗布量が少ない
• 2剤の放置時間が短い
• 毛髪履歴によって反応ムラが大きい
• ブリーチ毛・エイジング毛・既矯正毛で反応が不均一
• 皮膜・金属・残留物で反応場が乱れている

ただし、ここで注意したいのは、

これがあると必ずKSSRが残る

と断定することではありません。

実際の毛髪内反応は複雑です。

大事なのは、これらの条件があると、

還元・水洗・酸化の流れが乱れやすくなる

ということです。

KSSRはその乱れの中で、ひとつの重要な視点になります。

3-7. KSHが多すぎる髪と、KSSRが整理されていない髪は違う

ここも少し深い話です。

還元トラブルを全部まとめて、

還元しすぎ
KSSRが残っている
酸化不足

と一言で片付けると、原因がぼやけます。

実際には、状態が違います。

KSHが多すぎる状態

これは、還元が強く進み、髪側のチオール状態が多いイメージです。

この場合、

• 濡れると柔らかすぎる
• 弾力がない
• 引っ張ると伸びる
• 2剤酸化で安定化を狙っても、質感や弾力が戻りにくい
• 過還元感が出る

ような方向が考えられます。

KSSRが整理されていない状態

これは、髪と還元剤由来の混合ジスルフィド的な状態や、残留還元剤の影響を考えるイメージです。

この場合、

• 還元臭が残りやすい
• 後日質感が不安定
• 2剤酸化へスムーズにつながりにくい可能性がある
• 戻りやだれに関与する可能性
• 濡れると違和感がある
• 仕上がりが安定しにくい

という方向が考えられます。

もちろん、現場でこれを明確に分けて測定するわけではありません。

でも、考え方として、

還元しすぎたのか
還元が中途半端なのか
残留還元剤があるのか
酸化が甘いのか
熱や水分が合っていないのか

を分けることが大事です。

全部を「ダメージ」でまとめると、処方も工程も雑になります。

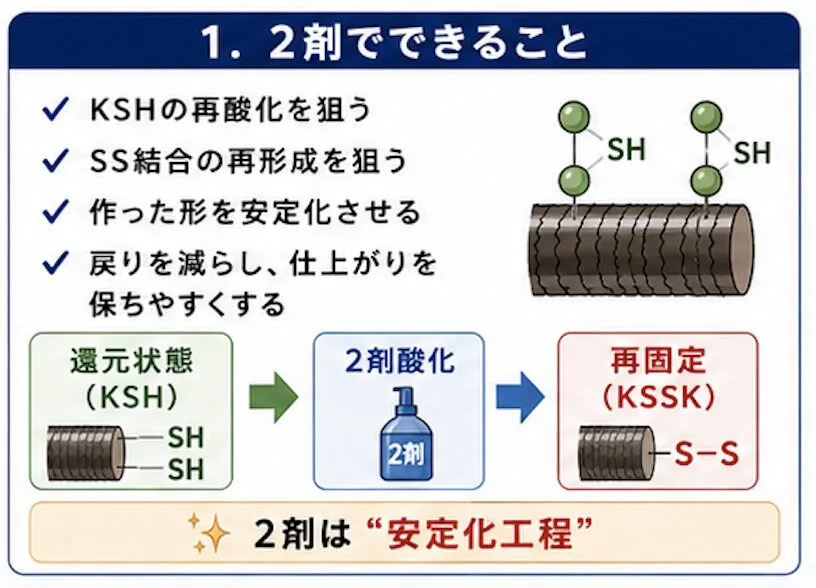

3-8. 2剤酸化で狙うのはKSHの再酸化とジスルフィド結合の再形成

還元でKSHが生じたら、次に必要なのは酸化です。

基本的な考え方としては、

2KSH → KSSK

です。

つまり、還元で生じた髪側のチオールを酸化して、再びSS結合を形成する方向です。

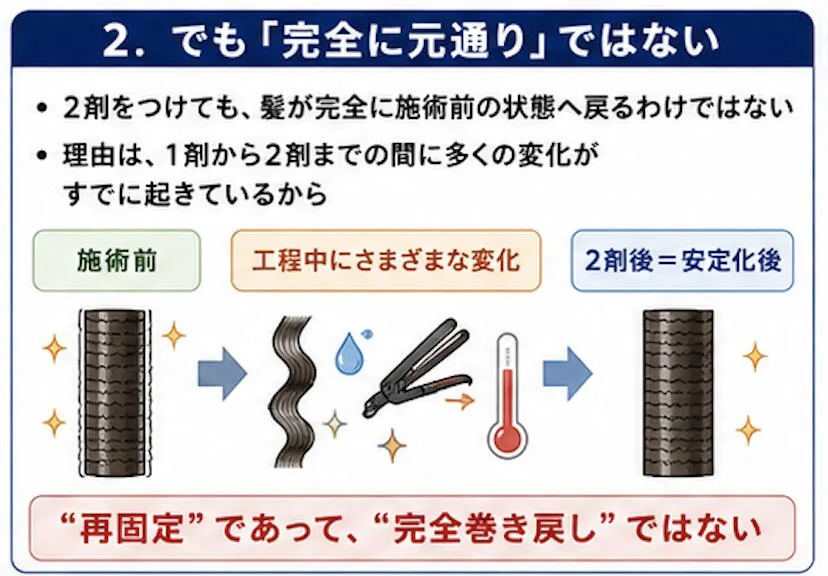

ただし、ここでも現実の髪ではすべてがきれいに戻るわけではありません。

• KSHがどの程度あるか
• KSSRがどの程度残るか
• 還元剤が残っているか
• 酸化剤がどこまで届くか
• 毛髪の水分状態
• pH
• 2剤の種類
• 塗布量
• 放置時間
• 毛髪履歴

によって再酸化の進み方は変わります。

だから2剤は、

最後につけるもの

ではなく、

還元で動かした構造を安定化させる本工程

です。

ここを軽く見ると、仕上がり直後は良くても、後日不安定になることがあります。

3-9. KSSK・KSH・KSSRの見方を現場に落とす

この3つを現場に落とすなら、

KSSKを見る視点

どれくらい動かす必要があるか？

クセの強さ、髪質、履歴、目的の形を見て、必要な還元量を考える。

KSHを見る視点

還元がどれくらい進んだか？

髪が形を変えやすい状態になっているか。
過還元になっていないか。

KSSRや残留還元剤を見る視点

還元途中の状態をどう整理し、酸化へつなげるか？

中間水洗、処理剤、2剤酸化、後処理まで含めて考える。

この3つを分けると、

還元する
流す
熱を入れる
酸化する

という工程の意味が、かなりクリアになります。

まとめると

KSSK・KSH・KSSRを整理すると、パーマ・縮毛矯正の還元反応がかなり見えやすくなります。

• KSSKは、髪の元々のSS結合
• KSHは、還元によって生じる髪側のチオール状態
• KSSRは、髪側の硫黄と還元剤由来の硫黄がつながった混合ジスルフィド的な状態

還元とは、単純にSS結合を切るだけではなく、
KSSK・KSH・KSSRのバランスを一時的に動かす反応
として見ると整理しやすいです。

そして、KSSRは単純な悪者ではありません。

問題は、

必要以上に残ること
中間水洗で整理されないこと
2剤酸化で安定化しきれないこと

です。

だからパーマ・縮毛矯正では、

必要な分だけ還元する
中間水洗で余分な還元剤を整理する
2剤酸化で、還元で動かした状態を安定化へつなげる
KSSRや残留還元剤などの反応途中の状態を、必要以上に残さない

という工程設計が大切になります。

3-10. 補足：KSSRは悪者ではなく、反応途中の状態

問題は「できること」ではなく「中途半端に残ること」

ここまでの話を整理すると……

KSSK・KSH・KSSRを整理するときに、特に誤解しやすいのがKSSRです。

KSSRと聞くと、

還元反応でできる悪いもの
残ると髪に悪さをするもの
できるだけ作らない方がいいもの

のように見えてしまうことがあります。

でも、これは少し違います。

KSSRは、還元反応の中で生じる混合ジスルフィド的な中間状態です。

つまり、KSSRができること自体が異常なのではありません。

還元反応の流れを簡単に書くと、

KSSK + RSH ⇄ KSH + KSSR

です。

KSSKは髪の元々のSS結合。
RSHは、チオール系還元剤を簡略化した表記。
KSHは髪側のチオール状態。
KSSRは、髪側の硫黄と還元剤由来の硫黄がつながった状態です。

この反応式を見るとわかるように、KSSRは還元反応の途中で自然に出てくる状態です。

だから、まず大切なのは、

KSSR＝悪者

と決めつけないことです。

KSSRはラスボスではありません。
どちらかというと、還元反応の途中にある乗り換え駅です。
問題は、その駅で降りたまま次の電車に乗らないことです。

3-10-1. KSSRは「反応途中に生じうる状態」

KSSRが生じるということは、髪のKSSKに対して還元剤が作用しているということです。

つまりKSSRは、ある意味では、

還元反応が進んでいる途中のサイン

でもあります。

還元剤がSS結合に働きかけると、いきなり全てがKSHになるわけではありません。

途中でKSSRのような混合ジスルフィド状態を含みながら、反応が進みます。

さらに還元剤が関与すれば、

KSSR + RSH ⇄ KSH + RSSR

のように、KSSRからさらにKSH側へ進むこともあります。

つまりKSSRは、
還元反応の終点ではなく、途中にある状態
として見るのが自然です。

3-10-2. 問題は「KSSRができること」ではない

問題になるのは、KSSRができることそのものではありません。

問題になりやすいのは、

• 還元反応が中途半端な状態で止まる
• 余分な還元剤が毛髪内に残る
• 中間水洗で反応場が整理されていない
• 2剤酸化へスムーズにつながらない
• 毛髪履歴によって反応ムラが大きい
• KSH・KSSR・残留還元剤のバランスが不安定なまま残る

という状態です。

つまり、

KSSRが悪い

というより、

還元途中の状態が整理されずに残ることが問題になりやすい

ということです。

ここを間違えると、対策もズレます。

KSSRを“作らせない成分”を探す方向に行くより、
還元・中間水洗・酸化の流れを整える方が現実的です。

3-10-3. KSSR問題と過還元は分けて考える

ここはかなり大事です。

KSSRの話をしていると、つい

還元剤が強すぎる
濃度が高すぎる
放置時間が長すぎる

といった条件を、KSSR残留の原因として書きたくなります。

でも、これは少し分けた方が正確です。

還元剤が強すぎる、濃度が高すぎる、放置時間が長すぎる場合は、KSSRが残るというより、

さらに反応が進み、KSH側へ寄りすぎる
過還元・KSH過多・強度低下のリスクが高まる

と考えた方が自然です。

つまり、

KSSRや残留還元剤が整理されない問題

• 還元が中途半端
• 中間水洗不足
• 残留還元剤
• 酸化工程が不十分
• 反応ムラ
• 2剤酸化が十分に届いていない

過還元・KSH過多の問題

• 還元剤が強すぎる
• 還元剤濃度が高すぎる
• 放置時間が長すぎる
• pHが高すぎる
• アルカリ度が高すぎる
• ダメージ毛に対して薬剤が強すぎる

この2つは別で見た方が良いです。

KSSRや残留還元剤の整理不足は、
途中駅で止まる問題。

過還元は、
終点を通り過ぎる問題。

同じ還元トラブルに見えても、原因も対策も違います。

過還元・KSH過多は、アルカリ度が強い場合に起こりやすくなる。

ただし、それはアルカリ度だけではなく、還元剤濃度・pH・放置時間・毛髪履歴が重なって起こる。

3-10-4. 「KSSRを抑える」は言い換えた方がよい

現場では、

KSSRを抑える

という言葉は使いやすいです。

ただ、科学的に丁寧に言うなら、少し表現を変えた方が良いです。

おすすめは、

KSSRを作らせない

ではなく、

KSSRや残留還元剤を必要以上に残さない
還元反応を中途半端に置き去りにしない
中間水洗で余分な還元剤を整理する
2剤酸化で安定化しやすい状態へつなげる

です。

つまり、KSSR対策とは、

KSSRをゼロにすること

ではありません。

還元反応を途中で止めっぱなしにせず、酸化へつながる状態へ整えること

です。

この言い方の方が、かなり正確です。

3-10-5. KSSRを見ると工程の意味が深くなる

KSSRを中間状態として見ると、パーマ・縮毛矯正の工程の意味が深くなります。

1剤

KSSK・KSH・KSSRのバランスを動かす工程。

中間水洗

余分な還元剤を減らし、反応途中の状態を整理する工程。

物理操作

還元で動きやすくなった髪に、ロッド・ツインブラシ・アイロン・テンションなどで形や面を整える工程。

2剤酸化

KSHを再酸化し、ジスルフィド結合の再形成と形の安定化を狙う工程。

こう見ると、KSSRは単体で語るものではなく、
還元・水洗・酸化の流れの中で見るもの
だとわかります。

KSSRは、還元反応の中で生じる混合ジスルフィド的な中間状態です。

そのため、

KSSR＝悪者
KSSR＝作ってはいけないもの

と考えるのは少し違います。

問題は、KSSRができることではなく、

還元反応が中途半端に残ること
余分な還元剤が整理されないこと
2剤酸化へスムーズにつながらないこと
反応ムラが残ること

です。

だからKSSR対策は、成分単体で考えるより、

必要量だけ還元する
中間水洗で余分な還元剤を整理する
2剤酸化で安定化しやすい状態へつなげる

という工程設計として考えるのが自然です。

一言でまとめるなら、

KSSRは悪者ではなく、還元反応の途中にある状態。問題は、そこに髪を置き去りにしないこと。

4. パーマ・縮毛矯正で形が変わる流れ

還元だけでは形は変わらない。還元・物理操作・酸化がつながって形になる

ここまで、SS結合、還元剤、KSSK・KSH・KSSRを整理してきました。

ここで一度、現場の流れに戻します。

パーマや縮毛矯正は、薬剤だけで形が変わるわけではありません。

基本の流れは、

還元で髪を動かしやすくする
ロッド・ツインブラシ・アイロン・テンションなどの物理操作で形や面を整える
酸化でその形を安定させる

です。

つまり、パーマ・縮毛矯正は、
化学反応と物理操作の合わせ技
です。

永久ウェーブ処理は、一般的に還元で毛髪ケラチンのSS結合に作用し、水洗で還元剤を除き、その後に酸化する工程として説明されています。

4-1. 1剤で髪を「形の変わりやすい状態」にする

まず1剤です。

1剤では、還元剤が毛髪内のSS結合に作用します。

ただし、前にも整理したように、

1剤でSS結合を全部切る

というより、

KSSK・KSH・KSSRのバランスを動かし、SS結合による固定を一時的にゆるめる

と考えた方が正確です。

髪はこの段階で、形を変えやすくなります。

ここで大事なのは、
1剤だけでは最終形は決まらない
ということです。

1剤は、あくまで髪を動かしやすい状態へ持っていく工程です。

料理でいえば、肉を柔らかく下処理する段階。
まだ焼いてもいないし、ソースもかかっていません。
ここで柔らかくしすぎたら崩れるし、足りなければ噛み切れない。髪も同じです。

4-2. パーマではロッドで曲げる

パーマの場合、1剤で還元した髪をロッドに巻きます。

ロッドに巻くことで、髪に曲がった形を与えます。

このとき、髪の中では、

• 還元によってSS結合の固定がゆるむ
• ロッドによって物理的に曲げられる
• 水分状態によって髪の柔軟性が変わる
• テンションや巻き方で応力が変わる
• 2剤酸化でその形の安定化を狙う

ということが起きます。

つまりパーマは、

パーマは、還元によって髪を動きやすくし、ロッドで曲げた形を作り、酸化によってその形の安定化を狙う技術です。

ここで還元が足りなければ、ロッドで曲げても形がつきにくい。

逆に還元が進みすぎると、カールの弾力がなくなり、だれやすくなることがあります。

だからパーマでは、
かかること
だけでなく、
弾力を残してかけること
が大事です。

4-3. 縮毛矯正ではツインブラシ・アイロンで伸ばす

縮毛矯正の場合、目的はクセを伸ばすことです。

流れとしては、

1. 1剤で還元する
2. 中間水洗で余分な還元剤を整理する
3. ドライ・ツインブラシで水分量と面を整える
4. アイロンで形を伸ばす
5. 2剤酸化で安定化を狙う

となります。

ここで重要なのは、縮毛矯正は単なる
強いパーマの逆
ではないということです。

縮毛矯正では、高温アイロンが入ります。

そのため、

• 還元
• 水分移動
• 脱水
• 熱
• テンション
• ケラチン構造
• 表面整列
• 酸化

が絡みます。

つまり縮毛矯正は、
縮毛矯正は、還元反応に、水分管理・ツインブラシによる面の整え・アイロン熱・テンション・酸化安定化が重なる技術です。

ストレート系の処理では、薬剤だけでなく熱や物理操作が関わり、毛髪の内部構造や表面状態への影響も考える必要があります。高温処理や化学処理は、ケラチン構造や毛髪表面・内部の状態変化に関与することが報告されています。

4-4. 還元と物理操作はセットで考える

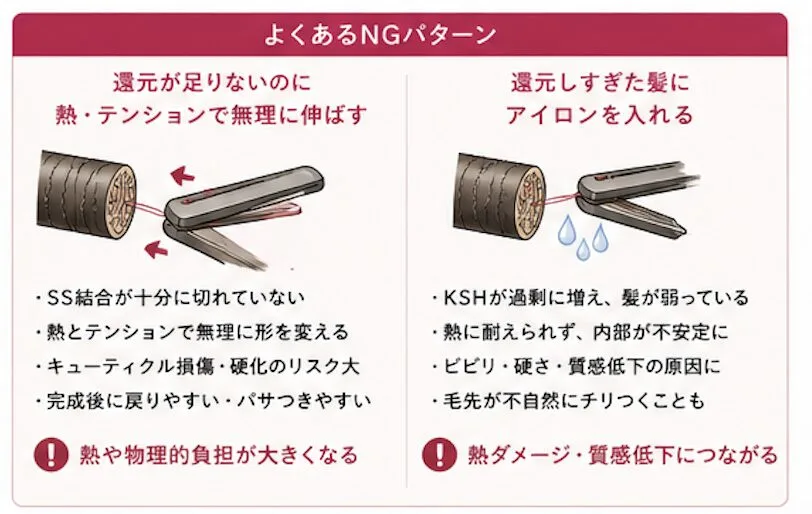

ここがかなり大事です。

還元が足りない髪を、アイロンやテンションだけで無理に伸ばそうとすると、熱や物理的な負担が大きくなります。

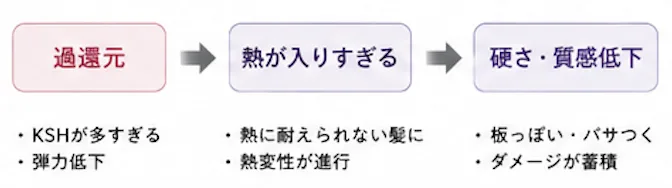

逆に、還元しすぎた髪にアイロンを入れると、髪が熱に耐えにくくなり、硬さ・ビビリ・質感低下につながる可能性があります。

つまり、

還元が足りないから熱で押す
還元しすぎたけど熱で整える

どちらも危険です。

理想は、

還元で動かすべき分だけ動かし、物理操作で無理なく形を作る

です。

還元とアイロンは、別々の工程ではありません。

還元量がアイロンワークを決めます。
アイロンワークが2剤酸化後の安定性にも関わります。

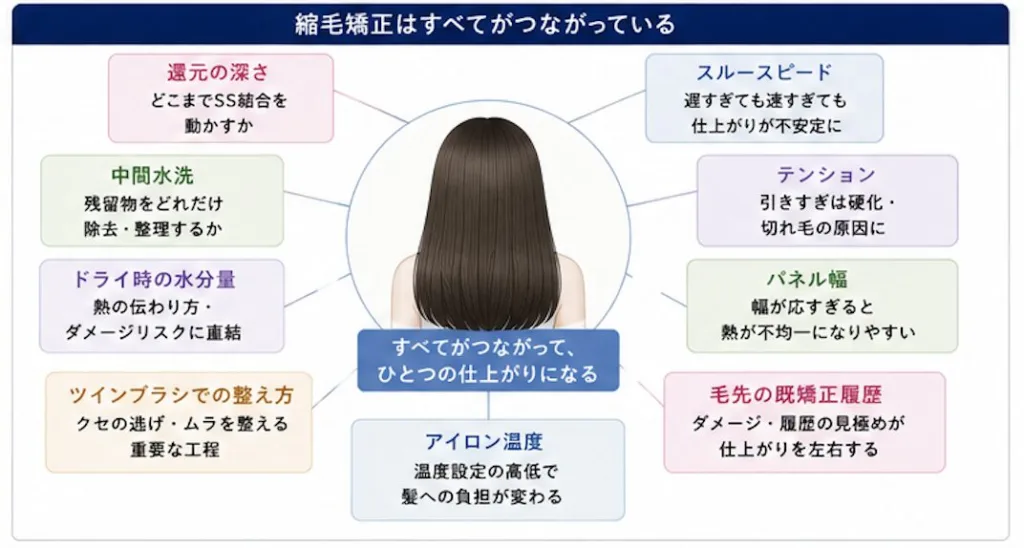

だから縮毛矯正では、

• 還元の深さ
• 中間水洗
• ドライ時の水分量
• ツインブラシでの整え方
• アイロン温度
• スルースピード
• テンション
• パネル幅
• 毛先の既矯正履歴

が全部つながります。

4-5. 形が変わるのはSS結合だけの話ではない

パーマ・縮毛矯正ではSS結合が重要です。

ただし、形の変化をSS結合だけで説明すると足りません。

髪の形には、

• SS結合
• 水素結合
• イオン結合
• ケラチン高次構造
• 水分量
• CMC脂質
• 熱履歴
• 物理的テンション
• 毛髪断面の形状

が関わります。

特に縮毛矯正では、還元後に熱を使うため、SS結合の操作だけでなく、ケラチン構造や水分状態の変化も考える必要があります。

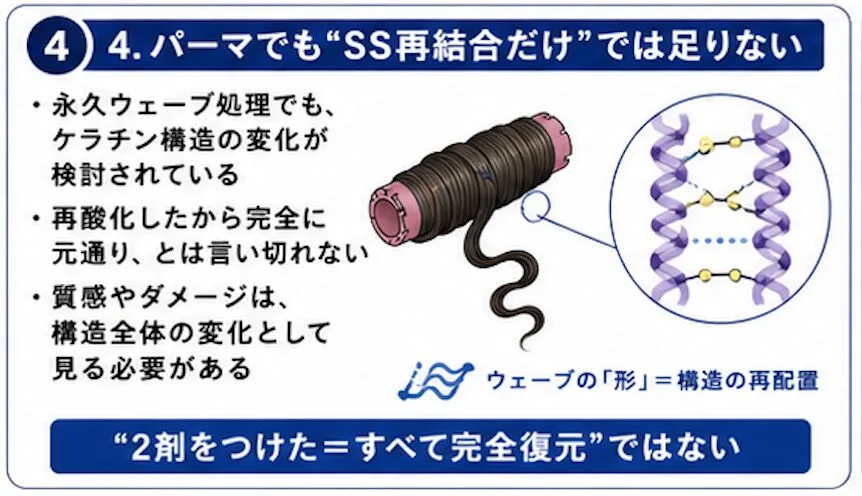

永久ウェーブ処理でも、SS結合の再酸化だけでは説明できない毛髪ケラチン構造の変化が検討されています。

つまり、パーマ・矯正のダメージや質感変化は、単に「SS結合が戻ったかどうか」だけではなく、ケラチン構造全体の変化も含めて見る必要があります。

ここを理解すると、
「2剤をつけたから、すべてが完全に元通りになる」
とは言い切れないことがわかります。

2剤酸化は重要です。

でも、還元・水分・熱・テンションで起きた構造変化まで、すべてリセットするわけではありません。

4-6. パーマで起きる形状変化

パーマでは、髪を曲げた状態で固定することを狙います。

流れとしては、

1剤前

髪の状態を読む。

• 健康毛か
• カラー毛か
• ブリーチ毛か
• エイジング毛か
• 既パーマ履歴があるか
• 水分量はどうか
• 毛先の体力はあるか

1剤中

必要な分だけ還元する。

• 還元不足ならかからない
• 還元過多ならだれる
• 膨潤しすぎると質感が落ちる
• 反応ムラがあるとカールが不均一になる

ロッド工程

物理的に曲げる。

• ロッド径
• テンション
• 巻き込み角度
• 水分量
• 毛先の処理
• 薬剤塗布ムラ

が仕上がりに関わる。

2剤酸化

曲げた形の安定化を狙う。

• 塗布量
• 放置時間
• 酸化剤の種類
• 毛髪内部への届き方

が重要。

パーマでは、
還元で弾力を残しながら髪を動かしやすくし、ロッドで形を作り、酸化でジスルフィド結合の再形成と形の安定化を狙うことが大切です。

4-7. 縮毛矯正で起きる形状変化

縮毛矯正では、クセを伸ばしてストレート形状に整えます。

ここではパーマ以上に、還元と熱のバランスが重要になります。

1剤前

まず履歴を読む。

• 新生部
• 既矯正部
• カラー履歴
• ブリーチ履歴
• エイジング毛
• 毛先の熱履歴
• 表面と内側の差

1剤中

必要な分だけ還元する。

• クセを伸ばすために必要な反応量
• 髪が耐えられる反応量
• 新生部と既施術部の塗り分け
• 膨潤の出方
• 軟化の見極め

ここでの目的は、
アイロンで無理なく形を変えられる状態を作ること
です。

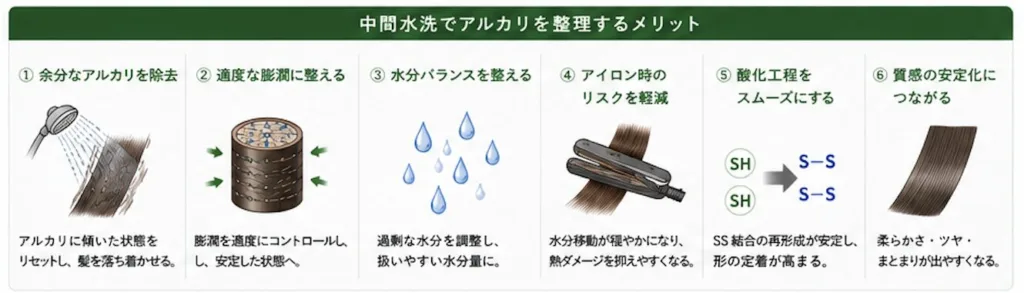

中間水洗

還元剤とアルカリを整理する。

ここが甘いと、その後のアイロンや2剤酸化に影響する可能性があります。

ドライ・ツインブラシ

水分量と面を整える。

ここはかなり大事です。

髪の水分量が多すぎると、アイロン時に水分移動が荒れやすい。
乾かしすぎると、硬さや熱負担が出やすい。
ツインブラシで面と水分を整えることで、アイロンの負担を減らせます。

アイロン

形を作る。

アイロンでは、

• 温度
• 水分量
• テンション
• スルースピード
• パネル幅
• 圧
• 毛先の逃がし方

が重要です。

アイロンは、クセを力で潰す工程ではありません。

還元で動かしやすくなった髪を、熱と水分管理で整列させる工程

です。

2剤酸化

伸ばした形を安定化させる。

2剤では、還元後のKSHを再酸化し、ジスルフィド結合の再形成と形の安定化を狙います。

ただし、実際には反応は均一ではないので、2剤の塗布量・放置時間・酸化剤の種類・毛髪履歴を考える必要があります。

4-8. 形を変える工程で起きやすい失敗

パーマ・縮毛矯正の失敗は、1剤だけで起きるわけではありません。

工程全体のズレで起きます。

還元不足

• パーマがかからない
• クセが伸びない
• 戻りやすい
• アイロンで無理をしやすい

過還元

• 濡れるとテロッとする
• 弾力がない
• ビビリやすい
• 乾くと硬い
• 2剤酸化で安定化を狙っても、質感や弾力が戻りにくいことがある

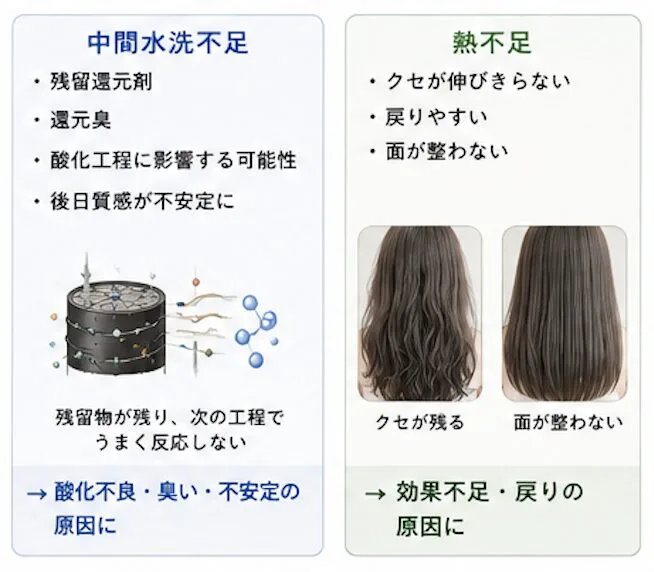

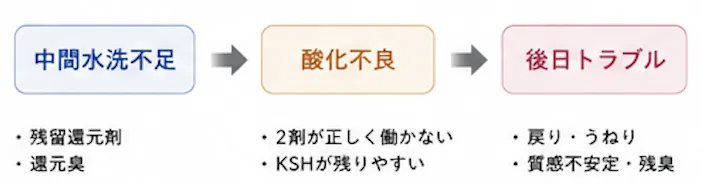

中間水洗不足

• 残留還元剤
• 還元臭
• 酸化工程に影響する可能性
• 後日質感不安定

熱不足

• クセが伸びきらない
• 戻りやすい
• 面が整わない

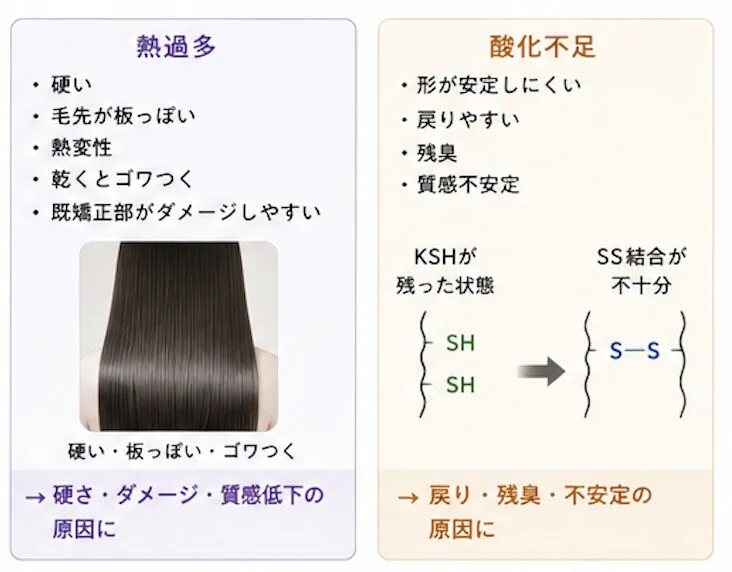

熱過多

• 硬い
• 毛先が板っぽい
• 熱変性
• 乾くとゴワつく
• 既矯正部がダメージしやすい

酸化不足

• 形が安定しにくい
• 戻りやすい
• 残臭
• 質感不安定

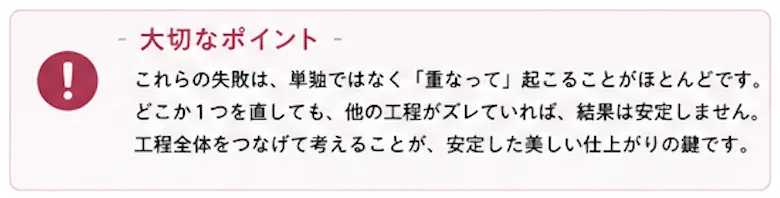

ただし、これらは単独で起きるというより、重なって起こります。

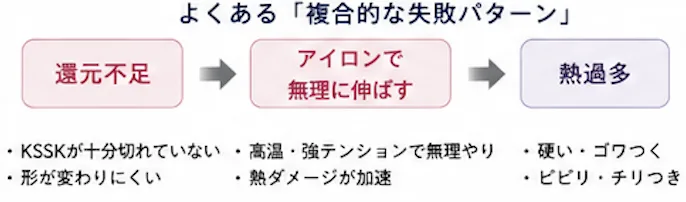

還元不足をアイロンで補おうとして熱過多になる。
過還元した髪に熱が入りすぎて硬くなる。
中間水洗不足で酸化が不安定になる。
2剤不足で後日戻る。

現場のトラブルは、単独原因ではなく、複数のズレが重なって起こることが多いです。

4-9. 形を変える流れを一言でまとめると

パーマ・縮毛矯正で形が変わる流れは、こうです。

1剤でSS結合の固定を一時的にゆるめる
KSHやKSSRを含む還元状態を作る
ロッド・ツインブラシ・アイロン・テンションなどの物理操作で形や面を整える
2剤酸化でKSHの再酸化とジスルフィド結合の再形成を狙う
その形を安定させる

ただし、実際の髪では、すべてがきれいに進むわけではありません。

だから大切なのは、

還元・水分・熱・テンション・酸化を全部つなげて考えること

です。

パーマ・縮毛矯正は、還元剤だけで形が変わる技術ではありません。

必要なのは、

• 還元で髪を形の変わりやすい状態にする
• ロッドやアイロンなどの物理操作で形を作る
• 2剤酸化でその形の安定化を狙う

という流れです。

特に縮毛矯正では、還元に加えて、

• 水分量
• ツインブラシによる面と毛流れの整え
• アイロン温度
• テンション
• 熱履歴
• 既矯正部の状態

が大きく関わります。

パーマ・縮毛矯正で形が変わる流れは、

1剤でSS結合の固定を一時的にゆるめる
KSHやKSSRを含む還元状態を作る
ロッド・ツインブラシ・アイロン・テンションなどの物理操作で形や面を整える
2剤酸化でKSHの再酸化とジスルフィド結合の再形成を狙う
その形を安定化させる

という流れです。

ただし、実際の髪ではすべてがきれいに進むわけではありません。
だから大切なのは、還元・水分・熱・テンション・酸化を全部つなげて考えることです。

特に縮毛矯正では、還元に加えて、水分量、ツインブラシによる面と毛流れの整え、アイロン温度、テンション、熱履歴、既矯正部の状態が大きく関わります。

つまり、パーマ・縮毛矯正は、還元で動かす技術、物理操作で形を作る技術、酸化で安定化させる技術の3つがつながったものです。

だから、還元剤選定だけでなく、
中間水洗・水分管理・熱操作・2剤酸化まで含めて設計すること
が大切です。

5. 縮毛矯正では「熱」が加わる

還元した髪に、熱・水分・テンションをどう使うか

パーマと縮毛矯正の大きな違い。
それは、縮毛矯正では高温アイロンが入ることです。

パーマは、ロッドで曲げた形を作ります。
縮毛矯正は、ツインブラシで面と毛流れを整え、アイロンで最終的な形を作ります。

どちらも還元と酸化が関わりますが、縮毛矯正ではそこに、

• 熱
• 水分移動
• 脱水
• テンション
• 圧
• スルースピード
• ケラチン構造の変化
• 表面整列

が加わります。

つまり縮毛矯正は、単に

1剤で還元して、アイロンで伸ばす

ではありません。

より正確には、

還元で髪の結合状態を動かし、
水分と熱とテンションで形を再配置し、
2剤酸化で安定化を狙う技術

です。

ここが縮毛矯正の面白さであり、怖さでもあります。

5-1. アイロンは「伸ばす道具」ではなく「形をつくる工程」

縮毛矯正のアイロンは、単なるクセ伸ばしの道具ではありません。

もちろん、見た目としてはクセを伸ばしています。

でも毛髪内部で考えると、アイロン工程は、

• 還元で動きやすくなった髪を整列させる
• 水分を抜きながら形を安定させる
• 熱でケラチン構造に影響を与える
• 表面を整える
• クセの戻りにくい形へ導く

ための工程です。

つまりアイロンは、
還元後の髪に対して、熱・水分・テンションを使いながら形を整える工程です。

ここで無理をすると、仕上がりは一見伸びても、

• 硬い
• 板っぽい
• 毛先が不自然
• 乾くとゴワつく
• 濡れると弱い
• 後日質感が落ちる

という結果につながりやすくなります。

アイロンは、髪をまっすぐにする魔法の杖ではありません。
使い方を間違えると、魔法陣ごと床を焦がします。

5-2. 還元状態によって、熱の入り方は変わる

縮毛矯正で大事なのは、
アイロン単体で考えないことです。

アイロン前の髪がどのくらい還元されているかによって、熱の意味が変わります。

還元不足の場合

還元が足りない髪は、SS結合による固定がまだ強く残っています。

この状態でアイロンを強く入れると、

• クセが伸びにくい
• テンションを強くかけたくなる
• 高温に頼りたくなる
• 表面だけ整って中が戻る
• 熱ダメージが増えやすい

ということが起こりやすいです。

つまり、還元不足を熱で押し切ろうとすると、
伸びない髪に無理やり熱の命令を出す
ことになります。

過還元の場合

逆に、還元が進みすぎた髪は、結合状態が不安定です。

この状態でアイロンを入れると、

• 濡れるとテロッとする
• 熱に耐えにくい
• ビビリやすい
• 乾くと硬くなる
• 毛先がチリつく
• 弾力がなくなる

というリスクが高くなります。

過還元毛に高温アイロンは、かなり危険です。

髪が「もう足元ぐらぐらです」と言っているところに、熱とテンションで追い討ちをかけるようなものです。

適正還元の場合

適正に還元された髪は、アイロンで無理なく形を作りやすい状態です。

この状態では、

• 強いテンションに頼りすぎなくていい
• 温度を必要以上に上げなくていい
• 面が整いやすい
• クセを自然に伸ばしやすい
• 仕上がりの柔らかさを残しやすい

というメリットがあります。

つまり、良いアイロンワークは、良い還元設計の上に成り立ちます。

アイロンは腕の見せ場ですが、
その前に髪を「伸びる準備ができた状態」にしておくことが重要です。

5-3. 水分量が仕上がりを左右する

縮毛矯正のアイロンで重要なのが、水分量です。

還元後の髪にどれくらい水分が残っているかで、熱の入り方が大きく変わります。

水分が多すぎる場合

水分が多すぎると、アイロン時に水蒸気が発生しやすくなります。

その結果、

• 熱が荒く入る
• 水分移動が激しくなる
• 内部で膨張的な負担が出やすい
• 表面が荒れやすい
• 仕上がりが硬くなることがある
• 毛先がザラつくことがある

というリスクがあります。

いわゆる「ジュッ」と音がする状態は、基本的には避けたいです。

乾かしすぎの場合

逆に、乾かしすぎても問題があります。

水分が少なすぎると、

• 髪が硬くなりやすい
• 熱が直接的に入りやすい
• しなやかさが出にくい
• アイロンの滑りが悪くなる
• 熱変性リスクが上がる
• 毛先が硬く仕上がりやすい

ということがあります。

つまり、水分は多すぎても少なすぎてもダメです。

縮毛矯正のアイロン前は、
髪が形を変えやすく、かつ熱負担を受けにくい水分状態
に整えることが重要です。

ここでツインブラシの意味が出てきます。

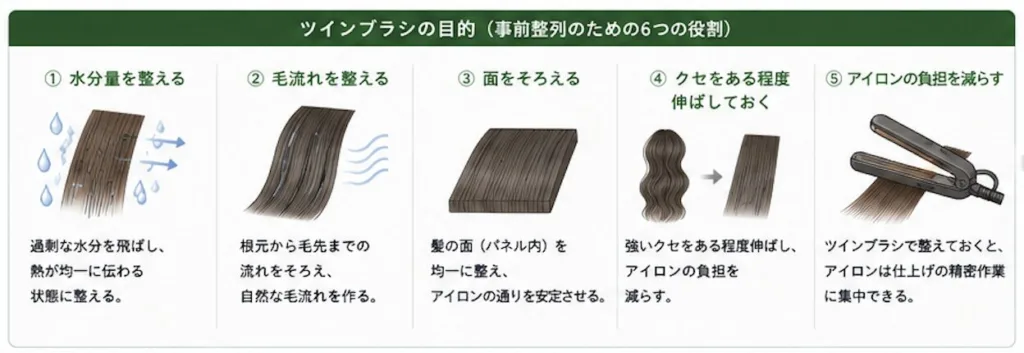

5-4. ツインブラシは「事前整列」として重要

アイロン前のツインブラシは、単なる乾燥ではありません。

目的は、

• 水分量を整える
• 毛流れを整える
• 面をそろえる
• クセをある程度伸ばしておく
• アイロンの負担を減らす
• 熱とテンションの過剰使用を避ける

ことです。

特に縮毛矯正では、アイロンだけで全部伸ばそうとすると、熱と圧に頼りやすくなります。

でも、ツインブラシで事前に面を整えておけば、アイロンは仕上げの精密作業になります。

つまり、

ツインブラシで事前整列
アイロンで最終整列

です。

アイロンを主戦場にしすぎない。
ここも柔らかい縮毛矯正の大事なポイントです。

5-5. 温度は「高ければ伸びる」ではない

縮毛矯正では、温度設定も重要です。

ただし、

高温なら伸びる
低温なら傷まない

という単純な話ではありません。

温度は、髪の状態・還元状態・水分量・クセの強さ・毛髪履歴によって考えます。

健康な新生部

健康でクセが強い新生部では、ある程度の温度が必要になることがあります。

ただし、それでも高温で押し切るのではなく、還元とのバランスが大事です。

既矯正部

既矯正部は、すでに還元・熱・酸化の履歴があります。

ここに再度高温を入れすぎると、

• 硬さ
• 乾燥感
• 熱変性
• 毛先のゴワつき
• ビビリ予備軍

につながりやすいです。

既矯正部は、基本的に「伸ばす」というより、
整える・なじませる・熱を足しすぎない
という発想が必要です。

ブリーチ毛・エイジング毛

ブリーチ毛やエイジング毛は、さらに慎重です。

• SS結合が酸化ダメージを受けている可能性
• システイン酸の増加
• 脂質低下
• 親水化
• 水分挙動の不安定化
• 毛径の細さ
• 熱耐性の低下

などが考えられるため、温度・テンション・スルースピードをかなり繊細に見ます。

5-6. テンションと圧は、形を作るが負担にもなる

アイロンでは、温度だけでなく、

• テンション
• 圧
• スルースピード
• パネル幅
• アイロン回数

が重要です。

テンションや圧は、クセを伸ばしたり、面を整えたりする助けになります。

でも、過剰になると、

• 物理的な負担
• キューティクル損傷
• 毛先の硬さ
• 平面的な仕上がり
• 不自然なストレート
• 断毛リスク

につながります。

特に還元後の髪は、通常よりデリケートです。

その状態で強いテンションをかけると、髪にとってはかなり負担です。

縮毛矯正の理想は、
力で伸ばすのではなく、髪が伸びる状態を作ってから整えること
です。

5-7. 熱変性・熱による質感変化は、薬剤ダメージとは別に見る

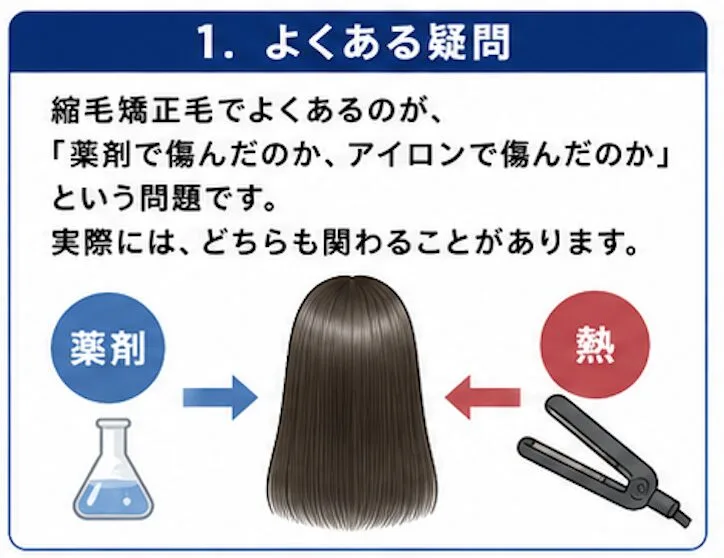

縮毛矯正毛でよくあるのが、

薬剤で傷んだのか
アイロンで傷んだのか

という問題です。

実際には、どちらも関わることがあります。

ただし、熱による質感変化は、薬剤の過還元とは別に考える必要があります。

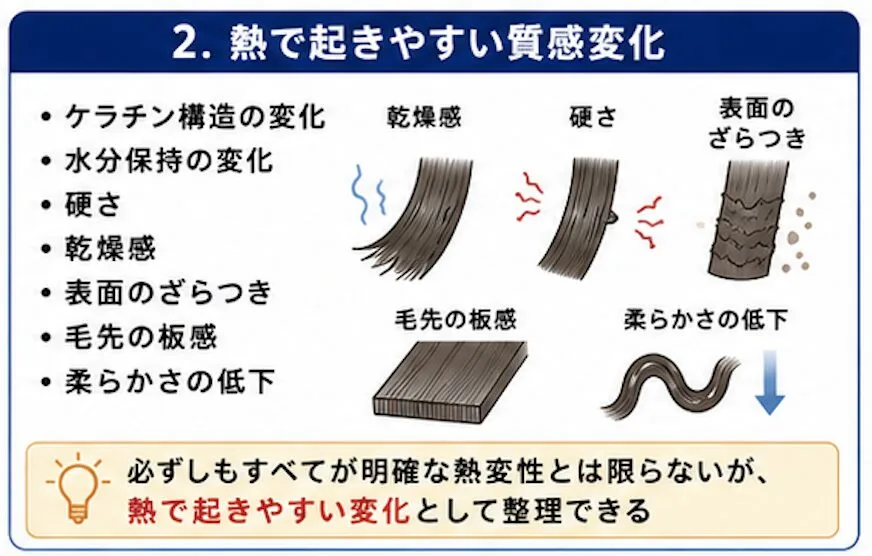

必ずしもすべてが明確な熱変性とは限りませんが、熱によって起きやすい変化には、

• ケラチン構造の変化
• 水分保持の変化
• 硬さ
• 乾燥感
• 表面のざらつき
• 毛先の板感
• 柔らかさの低下

などがあります。

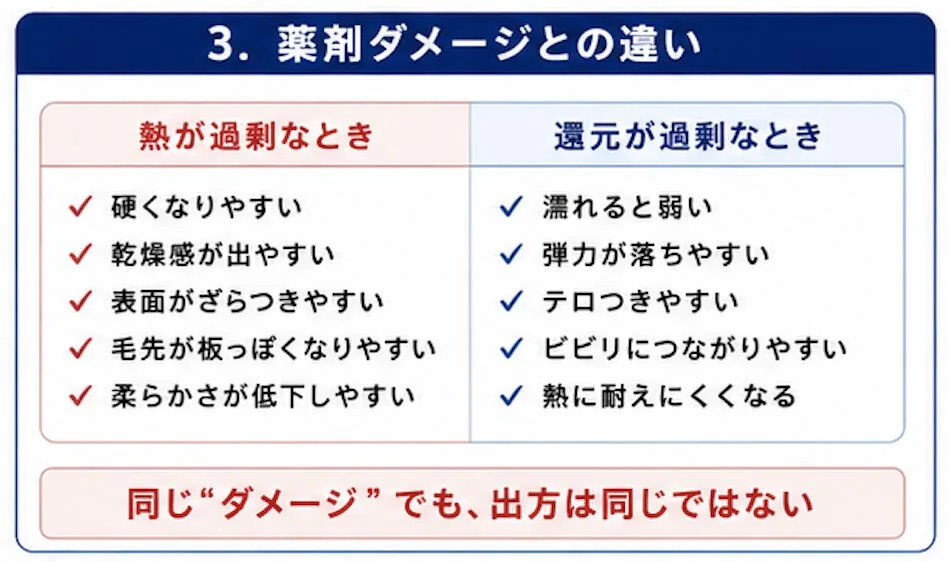

薬剤が適正でも、熱が過剰なら硬くなります。
逆に熱が適正でも、還元が過剰なら髪は不安定になります。

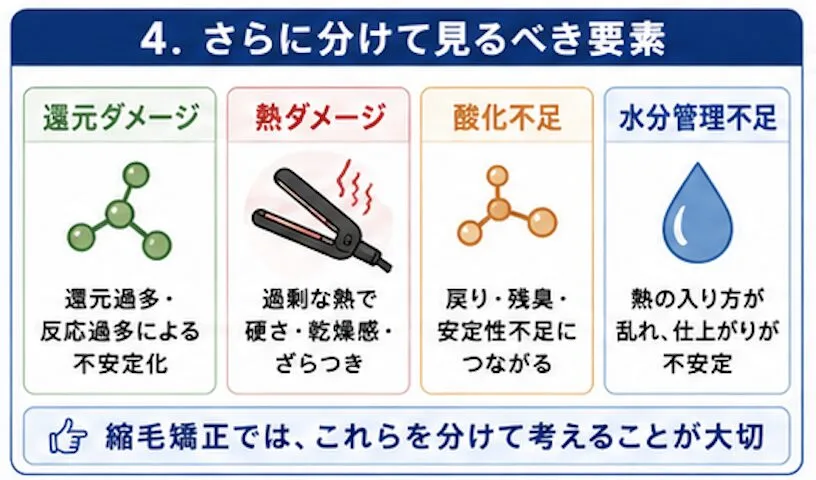

つまり縮毛矯正では、

還元ダメージ
熱ダメージ
酸化不足
水分管理不足

を分けて見る必要があります。

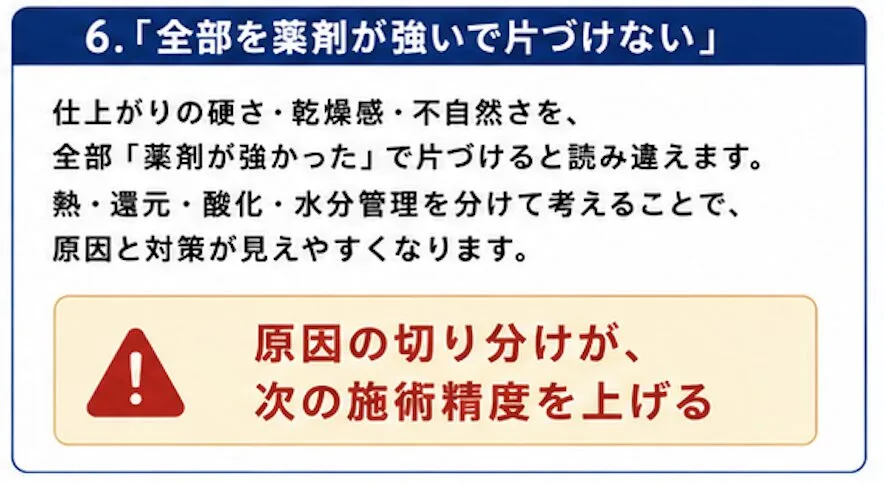

全部を「薬剤が強かった」で片づけると、原因が見えなくなります。

5-8. アイロン前処理は「守る」と「邪魔しない」の両立

アイロン前に処理剤を使うことがあります。

目的としては、

• 熱保護
• 摩擦低減
• 水分保持
• CMC補助
• ケラチン補強
• 表面整列
• アイロンの滑り改善

などです。

ただし、ここで大切なのは、

守ること
邪魔しないこと

の両立です。

処理剤が重すぎたり、皮膜が強すぎたり、水分を抱えすぎたりすると、

• 乾きにくい
• 熱の入り方が読みにくい
• アイロン時に蒸気が出やすい
• 表面だけ滑って中が整わない
• 質感が重くなる
• 2剤酸化に影響する可能性

があります。

だからアイロン前処理は、ただ多くつければ良いわけではありません。

熱工程に合う軽さ・滑り・保護・水分量が大事です。

5-9. 縮毛矯正の熱設計を一言でまとめると

縮毛矯正での熱は、単なるダメージ要因ではありません。

正しく使えば、形を作るために必要な工程です。

ただし、熱は非常に強い力を持っています。

だから、

還元状態
水分量
温度
テンション
圧
スルースピード
毛髪履歴

をセットで見なければいけません。

熱は、薬剤の不足を埋めるために使うものではありません。
過還元を隠すために使うものでもありません。

理想は、

適正還元された髪に、適正な水分量で、必要な熱とテンションを入れること

です。

このとき、髪は無理なく形を変えやすくなります。

縮毛矯正では、パーマと違って高温アイロンが加わります。

そのため、SS結合の還元・酸化だけでなく、

• 水分移動
• 脱水
• 熱変性
• ケラチン構造の変化
• テンション
• 圧
• 表面整列
• 既矯正部の熱履歴

まで考える必要があります。

アイロンは、ただクセを伸ばす道具ではありません。

適正に還元された髪を、熱・水分・テンションで整列させる工程です。

だから縮毛矯正では、

還元が適正か
水分量が適正か
温度が適正か
テンションが強すぎないか
既矯正部に熱を入れすぎていないか
2剤酸化につなげやすい状態になっているか

を見ながら設計することが大切です。

縮毛矯正は、
還元の技術であり、熱の技術であり、水分管理の技術
そして最後は、酸化でその形を安定化へつなげる技術でもあります。

6. 2剤酸化では何をしているのか？

「最後につける薬」ではなく、還元で動かした髪を安定化させる本工程

ここまで、パーマ・縮毛矯正では、

還元でSS結合の固定を一時的にゆるめる
KSHやKSSRのような反応状態が関与する
ロッド・アイロン・テンションなどの物理操作で形を作る

という流れを整理してきました。

では、その後に行う2剤酸化では何をしているのか。

ここを軽く見てしまうと、パーマや縮毛矯正の理解はかなり浅くなります。

2剤は、ただの仕上げではありません。
香りを整える最後のひと吹きでもありません。

2剤は、
還元で動かした毛髪内部の結合状態を、再び安定方向へ持っていく工程
です。

つまり、パーマ・縮毛矯正において2剤酸化は、かなり重要な本工程です。

6-1. 還元で生じたKSHを再酸化する

1剤で還元されると、髪の中ではKSHが生じます。

ざっくり書くと、

KSSK
↓ 還元
KSH

という流れです。

そして2剤酸化では、このKSHを再酸化し、ジスルフィド結合の再形成を狙います。

基本的には、

2KSH → KSSK

です。

つまり、還元で一時的にゆるんだ髪側のチオール状態を、酸化によって再びジスルフィド結合へ導く。

これが2剤酸化の大きな目的です。

ただし、実際の髪の中では、すべてのKSHがきれいに元の相手と再結合するわけではありません。

毛髪内部には、

• 還元されたKSH
• まだ反応していないKSSK
• KSSRのような混合ジスルフィド状態
• 残留還元剤
• 毛髪履歴による反応ムラ
• 水分量の差
• ダメージによる不均一性

が混在しています。

だから2剤酸化は、単純に

切った結合を全部元通りに戻す

というより、

還元で動いた結合状態を、できるだけ安定した状態へ持っていく工程

と考えた方が正確です。

6-2. 2剤で「元通り」になるわけではない

ここはかなり大事です。

2剤酸化をすると、SS結合の再形成を狙うことはできます。

しかし、2剤をつけたからといって、髪が完全に元の状態に戻るわけではありません。

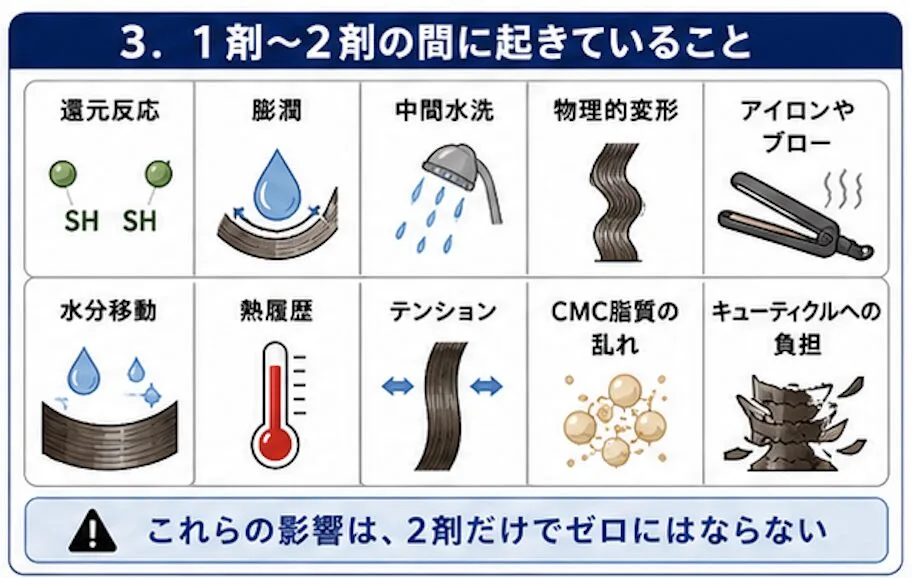

なぜなら、1剤から2剤までの間に、

• 還元反応
• 膨潤
• 中間水洗
• 物理的変形
• アイロンやブロー
• 水分移動
• 熱履歴
• テンション
• CMC脂質の乱れ
• キューティクルへの負担

がすでに起きているからです。

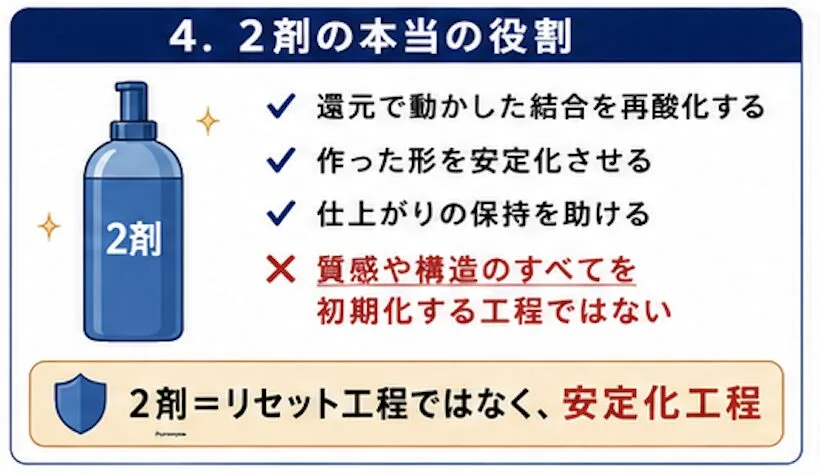

つまり2剤は、

すべてをリセットする工程

ではありません。

2剤は、

還元で動かした結合を再酸化し、作った形を安定化させる工程

です。

この違いは大きいです。

パーマや縮毛矯正で大切なのは、2剤で安定化しやすい状態まで、1剤・中間水洗・水分管理・熱操作をきちんとつなげておくことです。

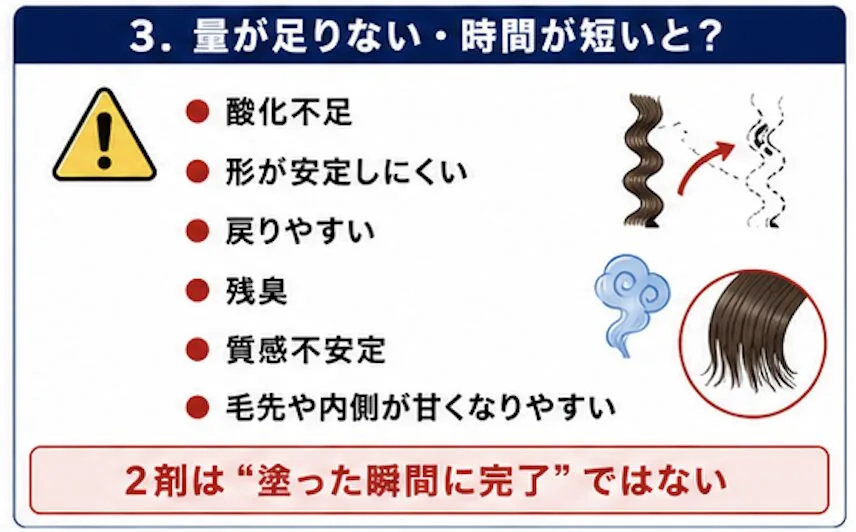

6-3. 2剤酸化が不十分だと、安定性に影響する

2剤酸化が不十分な場合、還元後の髪が安定しにくくなります。

その結果として、

• パーマがだれやすい
• 縮毛矯正が戻りやすい
• 濡れると頼りない
• 後日質感が不安定になる
• 残留還元臭が出やすい
• 毛先が暴れやすい
• 弾力が出にくい
• 仕上がり直後と後日の差が大きい

といった問題に関与する可能性があります。

ただし、ここも断定しすぎない方が良いです。

戻りや質感低下は、酸化不足だけで起きるわけではありません。

実際には、

• 還元不足
• 過還元
• 中間水洗不足
• 熱不足
• 熱過多
• 水分量のズレ
• 薬剤選定のズレ
• 毛髪履歴
• CMC脂質の乱れ
• 表面摩擦
• ホームケア

なども関わります。

なので、正確には、

酸化不足は、戻りや質感不安定の一因になりうる

という表現が良いです。

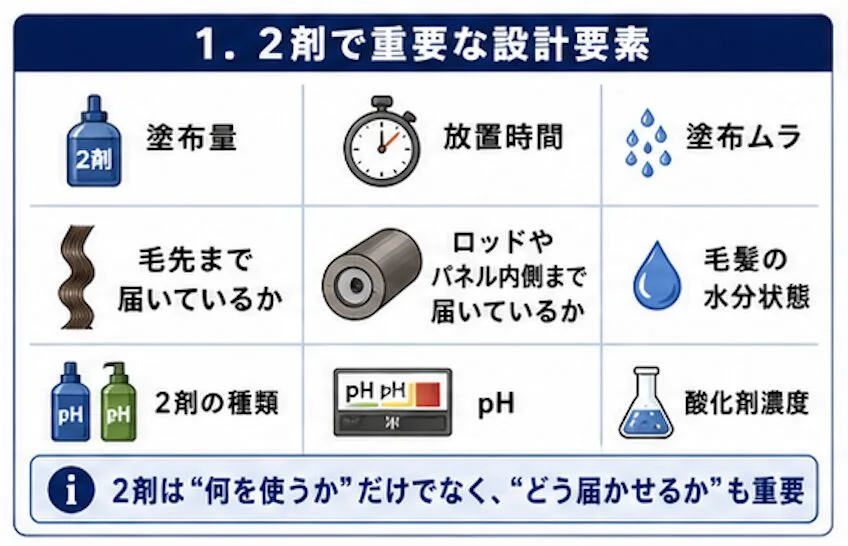

6-4. 2剤酸化は「量」と「時間」がかなり大事

2剤で大切なのは、何を使うかだけではありません。

かなり重要なのが、

• 塗布量
• 放置時間
• 塗布ムラ
• 毛先まで届いているか
• ロッドやパネル内側まで届いているか
• 毛髪の水分状態
• 2剤の種類
• pH
• 酸化剤濃度

です。

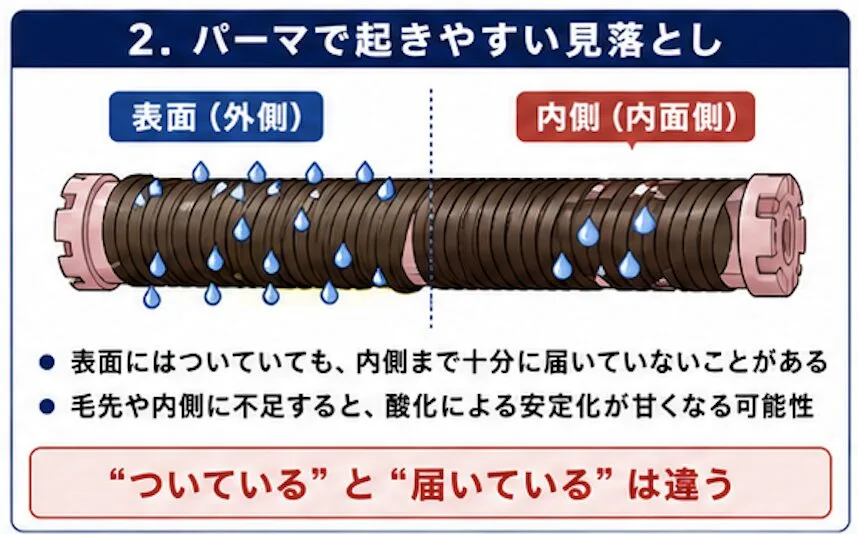

特にパーマでは、ロッドに巻いた状態で2剤をつけます。

このとき、表面にはついていても、内側まで十分に届いていないことがあります。

毛先や内側に2剤が十分に届いていないと、酸化による安定化が不十分になる可能性があります。

2剤は、
つけたつもり
ではなく、
必要な場所に必要量が届いているか
で考える必要があります。

ここが地味に大事です。

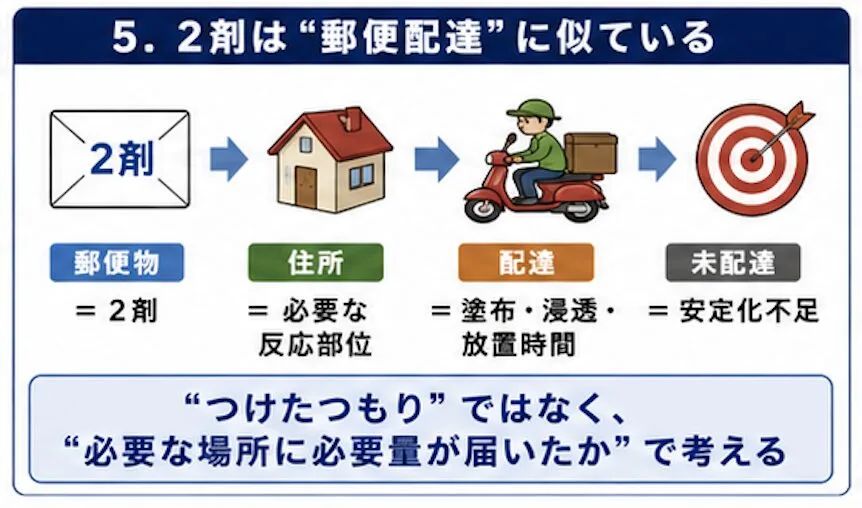

2剤は郵便配達に似ています。
住所に届いていないのに「出しました」では意味がありません。

6-5. 酸化剤の種類によって考え方が違う

2剤には、主に

• 臭素酸塩系
• 過酸化水素系

があります。

どちらも酸化剤ですが、特徴は少し違います。

臭素酸塩系

臭素酸塩系は、パーマの2剤で使われることが多い酸化剤です。

過酸化水素に比べて反応がゆっくり進む設計で使われることが多く、十分な放置時間と塗布量が重要です。

そのため、

• 放置時間
• 塗布量
• 中まで届いているか
• ロッド内側まで浸透しているか

が重要になります。

パーマで臭素酸塩系を使う場合、時間を短くしすぎると酸化不足になりやすいです。

過酸化水素系

過酸化水素は、使い方によっては酸化負荷も考える必要があります。

反応が比較的速く進みやすい一方で、濃度・pH・放置時間・毛髪履歴によっては酸化負荷が出やすいため、使い方の設計が重要です。

特に既ダメージ毛やブリーチ毛では、酸化負荷・残留・後処理まで含めて考えたいところです。

ここでも大事なのは、酸化剤を単純に遅い・速いで見るのではなく、

その髪に必要な酸化を、過不足なく届ける

ということです。

実際の酸化速度や仕上がりは、

• 濃度
• pH
• 温度
• 放置時間
• 毛髪の膨潤状態
• ロッド内部への浸透

などで変わります。

6-6. KSSRや残留還元剤との関係

2剤酸化を考えるとき、KSSRや残留還元剤の話も関わります。

還元反応では、

KSSK + RSH ⇄ KSH + KSSR
KSSR + RSH ⇄ KSH + RSSR

のような反応状態が考えられます。

つまり、チオール系還元剤を使った場合、1剤後の髪には、KSHだけでなく、KSSRのような反応途中の状態や残留還元剤が関与している可能性があります。

ここで中間水洗が甘く、還元剤が残りすぎていると、2剤酸化の流れが乱れやすくなる可能性があります。

ただし、ここで重要なのは、

KSSRがあるから必ず悪い

ではありません。

KSSRは還元反応の途中で出てくる状態です。

問題は、

還元反応が中途半端に残る
余分な還元剤が残る
酸化工程にスムーズにつながらない
髪の中で反応ムラが残る

ことです。

だから2剤酸化をうまく働かせるには、2剤そのものだけではなく、
中間水洗で還元剤を整理しておくこと
が重要になります。

6-7. 中間水洗が2剤酸化の質を左右する

2剤の前に行う中間水洗は、酸化工程の準備です。

目的は、

• 余分な還元剤を流す
• アルカリを整理する
• 反応を落ち着かせる
• 2剤酸化に影響しやすい要素を減らす
• アイロンやロッド工程に向けて水分状態を整える

ことです。

中間水洗が甘いと、還元剤が残り、酸化工程に影響する可能性があります。

逆に、丁寧な中間水洗ができていると、2剤酸化に入りやすい状態を作れます。

つまり、

2剤酸化は2剤から始まるのではない

ということです。

2剤酸化の成功は、中間水洗の時点から始まっています。

これはけっこう大事です。

6-8. 縮毛矯正ではアイロン後の2剤が重要

縮毛矯正では、還元後にアイロンをします。

つまり2剤酸化は、

還元
中間水洗
ドライ・ツインブラシ
アイロン
その後

に入る工程です。

このとき、髪はすでに熱とテンションを受けています。

だから2剤では、

• アイロンで作った形を安定化させる
• KSHを再酸化し、ジスルフィド結合の再形成と形の安定化を狙う
• 毛先までムラなく酸化させる
• 既矯正部や毛先では、酸化負荷や放置時間にも注意する
• 過酸化水素系なら酸化負荷も考える

必要があります。

特に毛先や内側、フェイスライン、既矯正部は注意です。

見た目は伸びていても、2剤酸化が甘いと、後日の戻りや質感不安定に関与する可能性があります。

縮毛矯正では、アイロンで「形を作る」。
2剤で「その形を安定させる」。

この流れを切り離さないことが大事です。

6-9. 2剤後の後処理も意味がある

2剤が終わった後も、必要に応じて後処理を考えます。

目的は、

• 残留酸化剤への対応
• pH調整
• 残留酸化剤やpHの整理
• CMC脂質補助
• 水分保持
• 表面摩擦低減
• 還元臭対策
• 質感安定

です。

ただし、後処理も万能ではありません。

2剤酸化が甘い状態を、後処理だけで完全に帳消しにするのは難しいです。

後処理は、あくまで工程の最後に状態を整えるもの。

根本は、

適正還元
丁寧な中間水洗
適切な物理操作
十分な2剤酸化

です。

6-10. 2剤酸化を一言でまとめると

2剤酸化は、
還元で動かした髪を再び安定方向へ持っていく工程
です。

基本的には、

2KSH → KSSK

を狙います。

ただし、実際の毛髪内では、

• KSH
• KSSR
• 残留還元剤
• 未反応KSSK
• 毛髪履歴
• 水分量
• pH
• 酸化剤の届き方

が複雑に関わります。

だから2剤は、

つければ終わり

ではありません。

必要なのは、

十分な量を、必要な場所に、必要な時間、ムラなく届けること

です。

2剤酸化は、パーマ・縮毛矯正における重要な本工程です。

役割は、
還元で生じたKSHを再酸化し、ジスルフィド結合の再形成を狙う
作った形を安定化させる
残留還元剤や反応途中の状態を整理しやすくする
後日の戻りや質感不安定を減らす方向に働く
ことです。

ただし、2剤ですべてが完全に元通りになるわけではありません。

2剤酸化を成功させるには、

• 適正な還元
• 丁寧な中間水洗
• 適切な水分管理
• 無理のない物理操作
• 十分な2剤量
• 十分な放置時間
• ムラのない塗布

が必要です。

つまり2剤は、最後のおまけではなく、
還元で動かした髪を安定させるための締めの本工程
です。

7. 酸化不足があると何が起こるのか？

「戻る・だれる・臭う・不安定」を、2剤だけのせいにしない

前のセクションでは、2剤酸化は
還元で生じたKSHを再酸化し、ジスルフィド結合の再形成を狙う工程
だと整理しました。

基本の考え方は、

2KSH → KSSK

です。

ただし、実際の髪では、すべてが理想通りに再酸化され、完全に安定化するわけではありません。

髪の中には、

• 未反応のKSSK
• 還元で生じたKSH
• KSSRのような混合ジスルフィド状態
• 残留還元剤
• 熱や水分による構造変化
• ダメージ履歴による不均一性

が混在しています。

そのため酸化不足があると、髪は安定しにくくなります。

ただし最初に大事なことがあります。

酸化不足＝すべての失敗の原因

ではありません。

戻り、だれ、残臭、質感低下には、酸化不足だけでなく、還元不足・過還元・中間水洗不足・熱不足・熱過多・水分管理・毛髪履歴などが複合的に関わります。

永久ウェーブ処理後の物性低下についても、不完全な再酸化だけでなく、ケラチンの高次構造変化が関与する可能性が報告されています。

つまり「2剤で戻しきれなかった」だけで片付けるのは少し危険です。

7-1. 酸化不足とは何か？

酸化不足とは、ざっくり言えば、

還元で動かした結合状態を、酸化工程で十分に安定化できていない状態

です。

もう少し具体的に言うと、

• KSHが十分に再酸化されていない
• ジスルフィド結合の再形成が不十分
• 残留還元剤が残っている
• KSSRや還元途中の状態が整理されきっていない
• 2剤が必要な場所に届いていない
• 2剤の量や時間が足りない

といった状態が関与する可能性があります。

パーマ処理では、還元剤が毛髪のジスルフィド結合に作用し、その後の酸化で再びジスルフィド結合の形成を狙う、という流れが基本です。還元工程ではKSSK、KSH、KSSRのような状態が関与するため、酸化工程はこの反応の“締め”になります。

つまり酸化不足は、
最後の安定化が甘い状態
と考えるとわかりやすいです。

ただし、安定化が甘い原因は2剤だけではありません。

1剤の時点で過還元していれば、2剤で安定させにくい。
中間水洗が甘ければ、残留還元剤が酸化工程に影響する可能性がある。
熱で構造が乱れていれば、酸化だけでは質感を戻しきれない。

酸化不足は“最後のミス”に見えますが、実際にはその前工程のツケがまとめて出ることもあります。

7-2. 酸化不足で起こりやすい現象

酸化不足があると、現場では以下のような現象に関与する可能性があります。

• パーマがだれる
• カールの弾力が弱い
• 縮毛矯正が戻りやすい
• 濡れると頼りない
• 後日、質感が不安定になる
• 残留還元臭が出やすい
• 毛先が暴れやすい
• 仕上がり直後と後日の差が大きい

ただし、これらは酸化不足だけで断定しない方が良いです。

たとえば縮毛矯正の戻りは、

• 還元不足
• アイロンの水分管理不足
• 熱不足
• クセに対する物理操作不足
• 2剤酸化不足
• ホームケア
• 既施術履歴

などが関わります。

パーマのだれも、

• 還元不足
• 過還元
• ロッド選定
• テンション
• 2剤不足
• 水洗不足
• 毛髪体力不足

が関わります。

だから正確には、

酸化不足は、戻り・だれ・残臭・質感不安定の一因になりうる

という表現が安全です。

7-3. 「戻り」は酸化不足だけで起きるわけではない

縮毛矯正でよくあるのが、

伸びたのに戻った
数日後にうねりが出た
シャンプー後にクセが出た

という現象です。

これをすぐに

2剤が甘かった

と考えたくなります。

もちろん、2剤不足が関与する場合はあります。

でも、戻りには他の原因もあります。

還元不足

そもそもクセを伸ばすために必要な結合状態まで動いていなければ、アイロンで一時的に伸びても戻りやすいです。

この場合、2剤酸化以前に、1剤の反応量が不足していた可能性があります。

アイロン工程の問題

還元が適正でも、水分量・温度・テンション・スルースピードが合っていなければ、形の作り込みが不十分になります。

その場合も、2剤で安定化しきれないことがあります。

毛髪履歴の問題

ブリーチ毛、既矯正毛、エイジング毛では、反応ムラが出やすくなります。

部分的に還元不足、部分的に過還元という状態もありえます。

つまり戻りは、
還元
水分
熱
酸化
履歴
のどこか、あるいは複数がズレた結果として見る必要があります。

7-4. 「だれ」は酸化不足か、過還元か

パーマでよくあるのが、

かかったけど弾力がない
カールがだれる
ウェーブがゆるむ
濡れていると形があるけど乾くと出ない

という状態です。

これも原因を分ける必要があります。

酸化不足の場合

酸化が不十分だと、還元で動かした結合状態が安定しにくく、カールの持ちや弾力に影響する可能性があります。

過還元の場合

一方で、還元が進みすぎている場合は、髪の弾力そのものが落ちます。

この場合、2剤をしっかりしても、プリッとした弾力が戻りにくいことがあります。

つまり、

酸化不足でだれる
過還元でだれる

この2つは似て見えて、背景が違います。

酸化不足は、安定化が甘い。
過還元は、素材の弾力が落ちている。

同じ“だれ”でも、犯人の服装が違います。
片方は鍵を閉め忘れた人。
もう片方は椅子の脚を削りすぎた人です。

7-5. 残留還元臭は酸化不足のサインになることがある

パーマや縮毛矯正後に、濡れると還元臭が戻ることがあります。

これは、

• 還元剤の残留
• 中間水洗不足
• 酸化不足
• 毛髪内部への吸着
• 後処理不足

などが関わる可能性があります。

ただし、残臭があるからといって、

2剤不足だけが原因

とは言い切れません。

中間水洗で還元剤が十分に整理されていなかった可能性もあります。
還元剤の種類による残臭特性もあります。
毛髪内部に残りやすい条件だった可能性もあります。

つまり残臭は、

酸化不足のサインになることもありますが、残留還元剤・中間水洗・還元剤の種類・毛髪履歴も一緒に見る必要があります。

7-6. 酸化で安定化しにくくなる条件

酸化不足が起きやすい条件としては、次のようなものが考えられます。

• 2剤の塗布量が少ない
• 2剤の放置時間が短い
• ロッドの内側まで2剤が届いていない
• 毛先や内側の塗布が甘い
• 髪が過度に膨潤していて反応が安定しにくい
• 中間水洗不足で還元剤が残っている
• 残留還元剤が十分に整理されていない。
• 酸化剤の種類や濃度が髪の状態に合っていない
• 2剤前の水分状態が不均一

ここで大事なのは、2剤の種類や濃度だけではなく、2剤が必要な場所に届き、反応しやすい環境を作れているかです。

2剤をつけた。
でも中まで届いていない。
時間が足りない。
残留還元剤が多い。
髪の状態がムラだらけ。

これでは酸化は安定しにくくなります。

7-7. 酸化不足とKSSR・残留還元剤の関係

ここでKSSRの話に戻ります。

KSSRは還元反応の途中で関与する混合ジスルフィド的な状態です。

KSSRが生じること自体が悪いわけではありません。

ただし、

• 還元が中途半端
• 中間水洗が甘い
• 還元剤が残留している
• 酸化工程にうまくつながらない

場合には、仕上がりの安定性に影響する可能性があります。

ここで注意したいのは、毛髪に対して

還元剤が強すぎる
濃度が高すぎる
放置時間が長すぎる

これらは、KSSRが残る条件というより、過還元・KSH過多・強度低下のリスクとして分けた方が正確です。

KSSRの問題は、

中間状態が整理されない問題

過還元の問題は、

反応が進みすぎる問題

です。

この2つは分けて考えた方が、かなり精度が上がります。

7-8. 酸化不足を防ぐ考え方

酸化不足を防ぐには、2剤だけでなく、前工程から設計する必要があります。

① 適正還元

まず、1剤で必要以上に還元しすぎない。

過還元になった髪は、2剤酸化でジスルフィド結合の再形成を狙っても、質感や弾力が戻りにくく、安定化しにくいことがあります。

② 丁寧な中間水洗

余分な還元剤やアルカリを整理する。

2剤酸化に入りやすい状態を作る。

③ 水分状態を整える

特に縮毛矯正では、アイロン後の乾燥状態・表面状態・毛流れの整い方も、2剤をムラなく塗布できるかに関わります。

④ 2剤を十分量使う

つけたつもりではなく、必要な場所に十分届かせる。

⑤ 放置時間を確保する

特に臭素酸塩系では、時間と浸透が重要になります。

ただし、酸化剤の種類や条件によって反応は変わるため、単純に「長ければ良い」ではありません。

⑥ ムラなく塗布する

毛先、内側、ロッド内側、フェイスラインなど、甘くなりやすい場所を意識する。

7-9. 酸化不足を疑う前に見るべきこと

仕上がりに問題が出たとき、いきなり

酸化不足だ

と決めつけない方が良いです。

見るべきは、

• 還元は足りていたか
• 還元しすぎていなかったか
• 中間水洗は十分だったか
• アイロンやロッド操作は適切だったか
• 水分量は合っていたか
• 2剤量は十分だったか
• 放置時間は足りていたか
• 毛髪履歴にムラはなかったか
• ホームケアや施術後の扱いはどうか

です。

つまり、酸化不足は重要な視点ですが、
原因のひとつとして見る
のが正確です。

パーマ・縮毛矯正の失敗原因は、単独犯より共同犯が多い。
毛髪化学の取調室はいつも混んでいます。

酸化不足とは、還元で動かした結合状態を、2剤酸化で十分に安定化できていない状態です。

酸化不足があると、

• パーマがだれる
• 縮毛矯正が戻りやすい
• 残留還元臭が出やすい
• 濡れると頼りない
• 後日質感が不安定になる

といった現象に関与する可能性があります。

ただし、これらは酸化不足だけで起きるわけではありません。

還元不足、過還元、中間水洗不足、熱不足、熱過多、水分管理、毛髪履歴も関わります。

だから大切なのは、

酸化不足を疑うこと
でも、酸化不足だけに決めつけないこと

です。

2剤酸化は重要です。
しかし、2剤酸化を成功させるには、

適正還元
丁寧な中間水洗
適切な水分管理
無理のない物理操作
十分な2剤量
十分な放置時間
ムラのない塗布

まで含めた工程設計が必要です。

8. 中間水洗はなぜ重要なのか？

還元を終わらせ、酸化につなげるための“反応整理”の工程

パーマ・縮毛矯正では、1剤で還元したあとに中間水洗をします。

現場では当たり前の工程ですが、ここを深く見るとかなり重要です。

中間水洗は、単に

薬剤を流す工程

ではありません。

より正確には、

還元反応をいったん整理し、次の物理操作・酸化工程に入りやすい状態を作る工程

です。

つまり中間水洗は、
1剤と2剤の間にある“ただの通過点”ではなく、還元と酸化をつなぐ橋
です。

この橋がぐらぐらだと、アイロンも2剤も不安定になります。

8-1. 中間水洗で何を流しているのか？

中間水洗で流したいものは、主にこのあたりです。

• 余分な還元剤
• アルカリ
• 膨潤した髪に残った薬剤成分
• 反応後に不要になった成分
• 表面や内部に残った処方成分
• 酸化工程に影響しうる残留物

特に重要なのは、余分な還元剤です。

1剤で還元が進んだあと、髪の中や表面に還元剤が残りすぎていると、その後の工程に影響する可能性があります。

たとえば、

• アイロン前に反応が残る
• 2剤酸化の流れが乱れる
• 還元臭が残りやすい
• 後日の質感が不安定になりやすい
• 酸化で安定化しにくい

といった方向に関与することがあります。

つまり、中間水洗は
還元剤を“働かせたあと、現場から退場してもらう工程”
です。

仕事が終わった職人さんが現場に工具を置きっぱなしだと、次の工程で誰かがつまずきます。
中間水洗は、その工具回収係です。

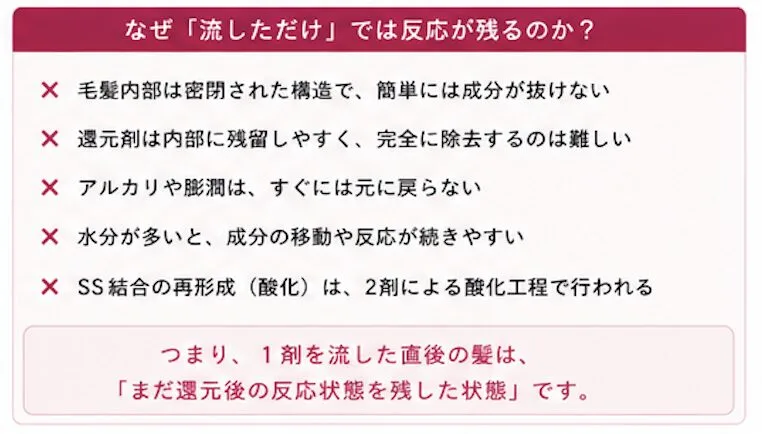

8-2. 還元反応は1剤を流した瞬間に完全停止するわけではない

ここも大事です。

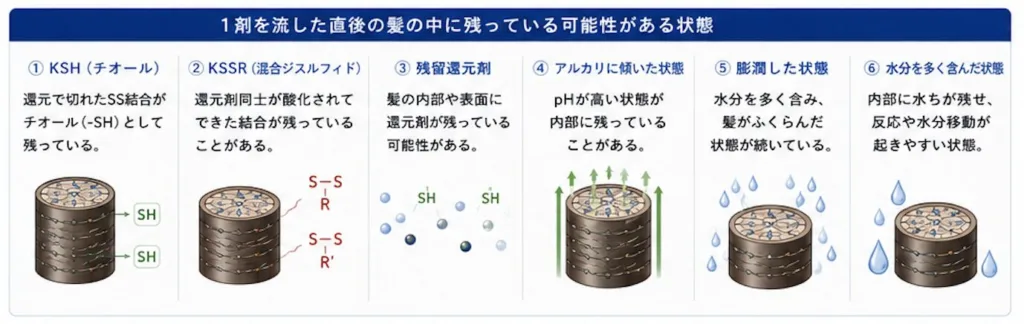

1剤を流したからといって、髪の中の反応状態が完全にリセットされるわけではありません。

毛髪内部には、

• KSH
• KSSR
• 残留還元剤
• アルカリに傾いた状態
• 膨潤した状態
• 水分を多く含んだ状態

が残っている可能性があります。

つまり、1剤を流した直後の髪は、
まだ還元後の反応状態を残した状態
です。

だからこそ、中間水洗で余分な還元剤やアルカリをできるだけ整理し、次の工程に入る準備をします。

ここが甘いと、

1剤の反応を終えたつもりなのに、髪の中ではまだ少しざわついている

という状態になります。

この“ざわつき”を残したままアイロンや2剤へ進むと、仕上がりの安定性に影響しやすくなります。

8-3. KSSRと中間水洗の関係

前のセクションで整理したように、還元反応では、

KSSK + RSH ⇄ KSH + KSSR
KSSR + RSH ⇄ KSH + RSSR

のような状態が関与します。

ここで重要なのは、KSSRは悪者ではないということです。

KSSRは還元反応の途中で生じる混合ジスルフィド的な状態です。

ただし、還元剤が残りすぎたり、中間状態が整理されないまま次工程に進むと、酸化工程の安定性に影響する可能性があります。

だから中間水洗は、

KSSRを完全になくす工程

ではなく、

余分な還元剤や反応途中の状態を整理し、酸化工程につなげやすくする工程

と考えると良いです。

KSSR残留の話と、過還元の話は分ける。

• KSSRや残留還元剤の問題は、反応途中の状態が整理されていない話
• 過還元は、還元が進みすぎてKSH過多や強度低下へ寄る話

中間水洗は主に前者、つまり
残った還元剤や反応途中の状態を整理する方向
で重要になります。

8-4. アルカリを整理する意味

中間水洗では、還元剤だけでなくアルカリの整理も重要です。

アルカリは、毛髪を膨潤させ、還元剤を働きやすくするために必要です。

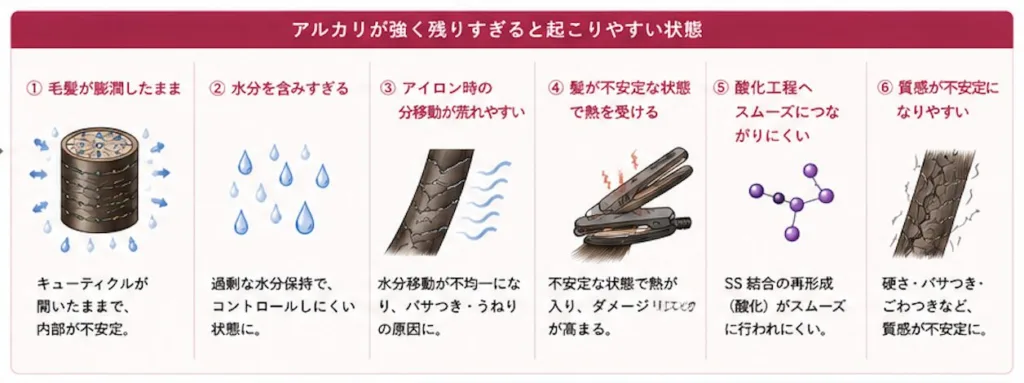

ただし、還元後もアルカリが強く残りすぎると、

• 毛髪が膨潤したままになりやすい
• 水分を含みすぎる
• アイロン時の水分移動が荒れやすい
• 髪が不安定な状態で熱を受ける
• 酸化工程へスムーズにつながりにくくなる可能性がある
• 質感が不安定になりやすい

という方向に関与することがあります。

つまりアルカリは、1剤では必要な役者です。

でも、そのまま舞台に残り続けると、次のシーンの邪魔になります。

だから中間水洗で、アルカリに傾いた状態をある程度落ち着かせることが大切です。

8-5. 縮毛矯正では中間水洗がアイロン工程にも影響する

縮毛矯正では、中間水洗のあとにドライ、ツインブラシによる事前整列、アイロン工程が入ります。

つまり中間水洗は、2剤酸化だけでなく、アイロン工程の下地作りにも関わります。

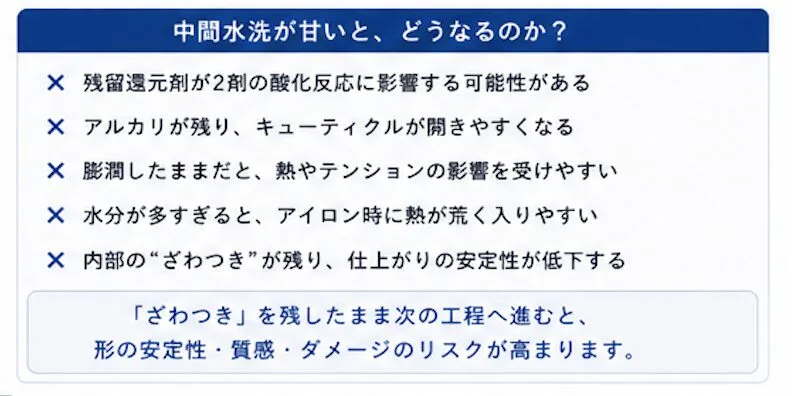

中間水洗が甘いと、

• 還元剤が残る
• アルカリが残る
• 髪が膨潤したままになりやすい
• 水分量が不安定になる
• アイロン時に熱の入り方が読みにくい
• 毛先が硬くなりやすい
• 質感が不安定になりやすい

ことがあります。

逆に、丁寧な中間水洗ができていると、

• 余分な還元剤が減る
• アルカリが整理される
• 髪の状態が落ち着きやすい
• ドライ時の水分管理がしやすい
• アイロンで形を作りやすい
• 2剤酸化につなげやすい

というメリットがあります。

縮毛矯正では、
中間水洗の質が、アイロンの質にもつながる
ということです。

8-6. パーマではロッド内への影響も考える

パーマの場合も中間水洗は重要です。

パーマでは、ロッドに巻いた状態や、薬剤が重なった状態で反応が進みます。

中間水洗が不十分だと、

• 還元剤が残りやすい
• ロッド内側に薬剤が残る
• 2剤が均一に浸透しにくい
• カールの弾力が不安定になりやすい
• 残臭が出やすい
• だれに関与する可能性がある

という問題につながることがあります。

特にパーマでは、2剤がロッドの内側までしっかり届くかが重要です。

その前段階として、中間水洗で余分な還元剤を整理しておくことが大切です。

8-7. 中間水洗は“長ければ良い”ではない

ここも注意です。

中間水洗は大事ですが、

とにかく長く流せばいい

という話ではありません。

大切なのは、

• 還元剤を十分に流す
• アルカリを整理する
• 髪を過剰に水膨潤させすぎない
• ダメージ毛を無理に扱わない
• 水温や摩擦に注意する
• 毛髪状態に合わせる

ことです。

特にブリーチ毛やエイジング毛、過還元気味の髪では、濡れている状態そのものが弱い場合があります。

そこで強くこすったり、絡ませたり、長時間雑に扱うと、水洗中の物理ダメージが出ます。

つまり中間水洗は、
しっかり流すけれど、乱暴に扱わない
が基本です。

水洗は地味ですが、雑にやると静かに牙をむきます。

8-8. 中間処理を入れる意味

中間水洗後に中間処理を入れることがあります。

目的としては、

• pH調整
• アルカリの整理
• 水分量の調整
• CMC脂質補助
• 表面摩擦低減
• 熱保護
• 酸化工程への準備
• 残留還元剤・アルカリ・pH状態の整理

などです。

ただし、ここでも注意があります。

中間処理は、入れれば入れるほど良いわけではありません。

特に縮毛矯正では、アイロン前に重すぎる処理をすると、

• 乾きにくい
• 熱の入り方が読みにくい
• 表面だけ滑る
• 水分が残りすぎる
• アイロン時に蒸気が出やすい
• 2剤の浸透に影響する可能性がある

ことがあります。

だから中間処理は、

守る
整える
でも邪魔しない

が大切です。

8-9. 中間水洗で見たい現場ポイント

中間水洗では、次のポイントを見たいです。

① ぬめりが残っていないか

薬剤基材や処方成分の残り感を見る。還元剤そのものを直接判断するものではないが、流し残しの目安になる。

② 還元臭が強く残っていないか

完全にゼロにはならなくても、強く残る場合は注意。

③ 髪が膨潤しすぎていないか

水を含みすぎて、テロッとしていないかを見る。

④ 毛先が絡みやすくなっていないか

ダメージ部の摩擦や弱りを確認する。

⑤ 水分状態が均一か

根元・中間・毛先、表面・内側で水分ムラが大きくないかを見る。

⑥ 次の工程に入れる状態か

パーマなら2剤へ。
縮毛矯正ならドライ・ツインブラシ・アイロンへ。
その前に髪が落ち着いているかを見る。

8-10. 中間水洗を一言でまとめると

中間水洗は、
1剤の反応を整理して、次の工程に安全につなげるための工程
です。

ただ薬剤を流すだけではありません。

• 余分な還元剤を減らす
• アルカリを整理する
• 膨潤状態を落ち着かせる
• 残留還元剤を減らし、KSSRなどの反応途中の状態が酸化へ進みやすい環境を整える
• パーマでは、ロッド内側まで2剤が届きやすい状態に整える
• 縮毛矯正では、ドライ・ツインブラシ・アイロン工程へ入りやすい状態に整える
• 2剤酸化を安定させやすくする

ための工程です。

つまり、中間水洗は
還元と酸化の間にある、反応整理の関所
です。

ここを通らずに進むと、あとで関税が高くつきます。

中間水洗は、単に1剤を流す工程ではありません。

パーマ・縮毛矯正において中間水洗は、

還元反応を整理し、余分な還元剤やアルカリを減らし、次の物理操作や2剤酸化に入りやすい状態を作る工程

です。

特に重要なのは、

• 残留還元剤を減らす
• アルカリを整理する
• 膨潤状態を落ち着かせる
• KSSRや反応途中の状態を残しすぎない
• アイロン前の水分管理につなげる
• 2剤酸化を安定させやすくする

ことです。

つまり中間水洗は、
還元の終わりであり、酸化の準備でもある
ということです。

9. KSSRを「抑える」とはどういうことか？

作らせないのではなく、還元反応を中途半端に残さない

ここまで、KSSK・KSH・KSSR、中間水洗、2剤酸化の話をしてきました。

ここで、最初の質問にもつながる重要テーマに戻ります。

KSSRを抑えるには、どの成分をどのタイミングで使えば良いのか？

この問いはかなり深いです。

ただし、まず最初に整理したいのは、
KSSRは単純な悪者ではない
ということです。

KSSRは、還元反応の途中で関与する混合ジスルフィド的な状態です。

つまり、

KSSRを完全に作らないようにする

というより、

KSSRや残留還元剤を中途半端に残さず、次の酸化工程に進めやすい状態へ整理する

と考えた方が自然です。

ここを間違えると、KSSRがまるで毛髪内部のラスボスみたいになります。

でも実際はラスボスというより、還元反応の途中駅です。

問題は、そこで乗り換えずに居座ってしまうことです。

9-1. KSSRは還元反応の途中で生じる

還元反応をざっくり書くと、

KSSK + RSH ⇄ KSH + KSSR
KSSR + RSH ⇄ KSH + RSSR

です。

KSSKは、髪の元々のSS結合。
KSHは、還元によって生じる髪側のチオール状態。
KSSRは、髪側の硫黄と還元剤由来の硫黄がつながった混合ジスルフィド的な状態。
RSSRは、還元剤側同士が酸化された状態です。

ここからわかるのは、KSSRは還元反応の一部として出てくる状態だということです。

だから、

KSSRを作らないこと

を目標にするより、

還元反応を途中で止めっぱなしにしないこと
余分な還元剤を残さないこと
酸化で安定化しやすい状態へ持っていくこと

が大事になります。

9-2. 「KSSRを抑える」は表現を変えた方がいい

現場用語として、

KSSRを抑える

という表現はわかりやすいです。

ただ、科学的に丁寧に言うなら、少し修正した方が良いです。

おすすめは、

KSSRを必要以上に残さない
中間水洗で余分な還元剤を減らし、KSSRなどの反応途中の状態を酸化工程へつなげやすくする
還元反応を中途半端に残さず、2剤酸化へつなげる

です。

つまり、
KSSR抑制＝KSSRをゼロにすること
ではありません。

より正確には、

還元途中の状態を放置せず、反応・水洗・酸化の流れを整えること

です。

ここを押さえると、成分だけでなく工程設計として考えられます。

9-3. KSSRが残る問題と過還元は分ける

ここはかなり重要です。

以前の整理でも出ましたが、

• KSSRや残留還元剤が整理されていない問題
• 過還元・KSH過多の問題

は分けて考えた方が良いです。

KSSRや残留還元剤の問題

これは、還元反応の途中状態や残留物が整理されていないイメージです。

関係しやすいのは、

• 中間水洗不足
• 還元が中途半端
• 残留還元剤
• 酸化不足
• 反応ムラ
• 2剤の入り不足

です。

過還元・KSH過多の問題

これは、還元が進みすぎて、髪の固定がゆるみすぎたイメージです。

関係しやすいのは、

• 還元剤が強すぎる
• 還元剤濃度が高すぎる
• 放置時間が長すぎる
• pHが高すぎる
• アルカリ度が高すぎる
• ダメージ毛に薬剤が強すぎる

です。

この2つは似て見えますが、原因が違います。

KSSRや残留還元剤の整理不足は、途中駅で止まっている問題。

過還元は、終点を通り過ぎた問題。

同じ電車トラブルでも、対処法が違います。

9-4. KSSRなどの反応途中の状態を、酸化へつなげやすくするには

KSSRや残留還元剤を考えるうえで、まず大事なのは中間水洗です。

中間水洗の目的は、

• 余分な還元剤を流す
• アルカリを整理する
• 反応を落ち着かせる
• 2剤酸化へつなげやすい状態に整える
• アイロンやロッド工程に入りやすくする

ことです。

特に還元剤が残りすぎると、2剤酸化のときに余計な反応が起こったり、酸化工程が安定しにくくなったりする可能性があります。

だから、KSSRを考えるなら、まず

還元剤を働かせたあと、余分な還元剤をしっかり退場させる

ことが大事です。

ここでいう退場とは、雑に流すことではなく、
必要な反応を終えたあとに、反応場を整える水洗
です。

9-5. pHとアルカリ度を整える

KSSRや残留還元剤の問題は、pHやアルカリ度とも関係します。

pHは、還元剤の反応性に関わります。

アルカリ側では、チオールが反応性の高いチオラート型になりやすく、SS結合への反応が進みやすくなります。

一方で、アルカリ度は毛髪の膨潤や薬剤の持続的な効き方に関わります。

つまり、

pHが高く、還元剤の反応性が上がりやすい
アルカリ度が高く、毛髪の膨潤が大きい
膨潤状態が続き、薬剤や水分の動きが不安定になりやすい
中間水洗で整理しきれないと、残留還元剤や反応ムラにつながりやすい

こういう条件では、反応場が荒れやすくなることがあります。

だからKSSRや残留還元剤を整理するには、

• 必要以上に高pHにしない
• アルカリ度を過剰にしない
• 毛髪状態に合わせて膨潤をコントロールする
• 中間でアルカリを整理する
• 2剤酸化に入りやすい状態へ持っていく

という設計が重要です。

還元剤だけで押すのではなく、基材・pH・アルカリ度・還元剤濃度を分けて考える。
さらに、中間水洗と2剤酸化まで含めて、反応を暴れさせない流れを作る。

つまり、還元剤単体で結果を作るのではなく、反応場そのものを設計することが大切です。

ここが、ケミカレーション縮毛矯正における“分割設計”の強みにつながります。

9-6. どの成分をどのタイミングで使うか

ここで、質問の「どの成分をどのタイミングで」に近づけます。

ただし、KSSR対策は単独成分だけではなく、工程ごとの役割で考えます。

1剤前：反応場を整える

目的は、還元反応のムラを減らすことです。

候補は、

• キレート
• 残留過酸化水素への対応
• 皮膜・残留物の整理
• 水分量の調整
• pH環境の整理

です。

特にカラー履歴やブリーチ履歴がある髪では、金属・残留酸化物・皮膜・親水化などで反応が乱れやすい。

ここを整えることで、還元反応が局所的に暴れるリスクを減らします。

1剤中：必要量だけ還元する

目的は、還元を過不足なく行うことです。

見るポイントは、

• 還元剤の種類
• 還元剤濃度
• pH
• アルカリ度
• 基材
• 塗布量
• 放置時間
• 毛髪履歴
• 塗り分け

です。

ここでは、

KSSRを抑える成分を入れる

というより、

還元を中途半端にせず、過剰にもせず、必要量に収める

ことが大事です。

中間水洗：余分な還元剤を整理する

ここがKSSR・残留還元剤対策の中心です。

目的は、

• 余分な還元剤を流す
• アルカリを整理する
• 膨潤状態を落ち着かせる
• 残留還元剤を減らす
• 酸化に入りやすい状態を作る

ことです。

必要に応じて、

• しっかり水洗
• pH調整
• 中間処理
• 残留還元剤への対応
• 軽い脂質・水分補助
• 熱前の摩擦低減

を考えます。

ただし、重すぎる処理はアイロンや2剤の邪魔になることがあります。

アイロン前：守るけど邪魔しない

縮毛矯正の場合、アイロン前処理も重要です。

目的は、

• 水分量を整える
• 摩擦を減らす
• 熱負担を減らす
• 面を整える
• でも2剤酸化を邪魔しない

ことです。

ただし、ここで水分を抱え込みすぎたり、重い皮膜を作りすぎたりすると、熱の入り方や2剤酸化の入り方が読みにくくなります。

2剤時：酸化を十分に届ける

目的は、KSHを再酸化し、ジスルフィド結合の再形成を狙うことです。

見るポイントは、

• 2剤の種類
• 塗布量
• 放置時間
• 塗布ムラ
• 毛先まで届いているか
• ロッド内側まで届いているか
• 既施術部への負担

です。

ここで重要なのは、

酸化剤をつけたか

ではなく、

必要な場所に十分届いたか

です。

後処理：残留反応と質感を整える

目的は、

• pH調整
• 残留還元剤への対応
• 残留酸化剤への対応
• 還元臭対策
• CMC脂質補助
• 水分保持
• 表面摩擦低減
• 質感安定

です。

ただし、後処理は万能ではありません。

1剤・中間水洗・2剤酸化が甘いものを、最後だけで完全に帳消しにはできません。

9-7. KSSR対策を一言でいうと

KSSR対策を一言で言うなら、

還元を必要量に収め、中間水洗で余分な還元剤を整理し、2剤酸化で安定化しやすい状態へつなげること

です。

つまり、単独成分でKSSRを消すというより、
工程全体で還元反応を中途半端に残さないこと
です。

ここが一番大事です。

9-8. 現場での見方

現場では、KSSRそのものを測るわけではありません。

だから見るべきは、髪の状態です。

たとえば、

• 還元臭が強く残る
• 濡れると質感が不安定
• 仕上がり直後と後日の差が大きい
• パーマがだれる
• 矯正が戻る
• 毛先が暴れる
• 乾くと硬い
• 触るとどこか不安定

こういうときに、

還元が中途半端だったのか
過還元だったのか
中間水洗が甘かったのか
酸化が足りなかったのか
熱や水分管理がズレたのか
履歴を読み違えたのか

を分けて考えます。

KSSRはその中のひとつの考察軸です。

全部をKSSRのせいにしない。
でも、KSSRを無視もしない。

このくらいが一番現場に合います。

KSSRを「抑える」とは、KSSRを完全に作らせないという意味ではありません。

KSSRは還元反応の途中で生じる混合ジスルフィド的な状態です。

大切なのは、

KSSRや残留還元剤を必要以上に残さないこと
還元反応を中途半端に置き去りにしないこと
中間水洗で余分な還元剤を整理すること
2剤酸化で安定化しやすい状態へつなげること

です。

そのためには、

• 1剤前の反応場整理
• 必要量の還元
• 丁寧な中間水洗
• 適切な水分管理
• 邪魔しない中間処理
• 十分な2剤酸化
• 残留反応を整える後処理

が必要になります。

つまりKSSR対策は、
成分単体の話ではなく、還元・水洗・酸化をつなぐ工程設計の話
です。

10. パーマ毛・矯正毛では何が欠損・変化しやすいか？

「結合を動かした履歴」と「熱・水分・脂質の乱れ」を分けて見る

ここまで、パーマ・縮毛矯正では、

還元でSS結合に作用する
KSHやKSSRのような反応状態が関与する
中間水洗で余分な還元剤を整理する
ロッド・ツインブラシ・アイロンなどで形や面を整える
2剤酸化でジスルフィド結合の再形成を狙う

という流れを整理してきました。

では、その結果として、パーマ毛・矯正毛では何が欠損・変化しやすいのか。

ここで大事なのは、パーマ毛・矯正毛を単純に

傷んだ髪
タンパク質が抜けた髪
脂質がなくなった髪

だけで見ないことです。

パーマ毛・矯正毛は、
還元・酸化・水分移動・物理操作・熱履歴によって、結合状態と内部構造が変化した履歴を持つ髪
として見ると整理しやすいです。

永久ウェーブ処理では、還元と酸化が中心になりますが、毛髪物性の変化はジスルフィド結合だけでなくケラチン構造の変化も関与すると報告されています。

10-1. SS結合バランスの変化

まず一番大きいのは、SS結合バランスの変化です。

パーマや縮毛矯正では、還元剤が毛髪のジスルフィド結合に作用します。

ただし、すべてのSS結合がきれいに同じように動き、2剤で完全に元通りに戻るわけではありません。

髪の中には、

• まだ反応していないKSSK
• 還元で生じたKSH
• KSSRのような混合ジスルフィド状態
• 再酸化されたKSSK
• 酸化工程で十分に安定化しにくい部位
• 既施術履歴で反応しにくい部位
• ブリーチなどで酸化変化した部位

が混在します。

つまりパーマ毛・矯正毛は、
元のSS結合の状態から、一度“動かされた履歴”を持つ髪
です。

だから次回以降の施術では、

還元で安全に動かせるSS結合や周辺構造の余力がどれくらいあるか
すでに動かされた部分はどこか
酸化で安定しているか
過還元の履歴があるか
既矯正部に再び還元をかける必要があるか

を見る必要があります。

ここを見ずに、クセやウェーブだけを見て薬剤を決めると危険です。

10-2. KSH・KSSR・残留還元剤の影響

パーマ毛・矯正毛では、還元後の状態がどう整理されたかも重要です。

理想は、

必要量だけ還元する
中間水洗で余分な還元剤を整理する
物理操作で形を作る
2剤酸化で安定化させる

という流れです。

しかし、工程がズレると、

• KSHが多く残りすぎる
• KSSRや反応途中の状態が整理されにくい
• 残留還元剤がある
• 酸化が不十分
• 還元臭が残る
• 後日質感が不安定になる

という方向に関与する可能性があります。

ただし、ここは注意です。

KSSRそのものが悪いわけではありません。

KSSRは還元反応の途中で関与する状態です。

問題は、

還元反応が中途半端に残ること
余分な還元剤が整理されないこと
酸化で安定化しにくい状態のまま進むこと

です。

つまり、パーマ毛・矯正毛では、
還元した量だけでなく、還元後にどう整理したか
が履歴として残ります。

髪は、1剤の記憶だけでなく、水洗と2剤の記憶も持っています。
なかなか几帳面な素材です。

10-3. ケラチン高次構造の変化

パーマや縮毛矯正では、SS結合だけでなく、ケラチン構造そのものにも影響が出る可能性があります。

永久ウェーブ処理では、αヘリックス構造が減少し、ランダムコイル方向への変化が見られたという報告されています。

また、毛髪物性低下は不完全な再酸化だけでは説明しきれず、ケラチン構造変化も関与する可能性が示されています。

つまり、

SS結合を還元して、2剤で戻したから全部元通り

ではありません。

還元・膨潤・水分・テンション・熱が重なることで、毛髪内部のタンパク質構造にも変化が起こる可能性があります。

これが質感としては、

• 弾力が落ちる
• 柔らかすぎる
• 乾くと硬い
• ハリがない
• 濡れると頼りない
• 仕上がり直後と後日で質感が違う

という形で感じられることがあります。

ただし、これらをすべてケラチン構造変化だけで説明するのも危険です。

実際には、

還元量
酸化状態
CMC脂質
水分挙動
熱履歴
表面摩擦

が重なって質感として出てきます。

10-4. CMC脂質・内部脂質の変化

パーマ・縮毛矯正では、脂質環境も見たいです。

特に、アルカリ・還元・水洗・熱が関わることで、CMC脂質や内部脂質の状態が乱れやすくなります。

永久ウェーブ処理では、CMC由来の内部脂質が減少することが報告されており、特にアルカリ条件では極性脂質の減少が大きいとされています。

CMC脂質が乱れると、

• 髪内部のなじみが悪くなる
• 水分移動が不安定になる
• 柔軟性が落ちる
• 濡れたときと乾いたときの差が大きくなる
• 薬剤反応がムラになりやすい
• 仕上がりのしなやかさが落ちる

という方向に関与します。

ここで大事なのは、CMC脂質は単なる「油分」ではないことです。

CMC脂質は、キューティクルやコルテックスの細胞間に存在し、細胞間の接着性・柔軟性・物質移動に関わる重要な領域です。

だからパーマ毛・矯正毛では、

ケラチン補修だけでなく、脂質環境も整える

という視点が必要です。

10-5. 水分挙動の変化

パーマ毛・矯正毛では、水分挙動も変わりやすいです。

ここで言う水分挙動とは、

髪がどれくらい水を吸うか
どれくらい保持できるか
濡れたときにどれくらい膨らむか
乾いたときにどれくらい硬くなるか
熱工程で水分がどう移動するか

という話です。

還元・膨潤・水洗・熱が入ると、髪の水分の出入りが変わります。

特に矯正毛では、アイロン時の水分量・水分ムラ・水分移動が仕上がりに大きく関わります。

水分が多すぎると、熱が荒く入りやすい。
乾かしすぎると、髪が硬くなりやすい。
水分ムラがあると、同じアイロン温度でも部位によって熱の入り方が変わる。

その結果、

• 伸びムラ
• 戻り
• 硬さ
• 毛先のざらつき
• 中間のぼわつき
• 仕上がりの不均一

に関与することがあります。

つまり矯正毛では、
水分はただの乾き具合ではなく、熱と形をつなぐ重要な変数
です。

10-6. 熱履歴の変化

縮毛矯正毛では、パーマ毛よりさらに熱履歴が大きなポイントになります。

縮毛矯正では、還元後にツインブラシブロー・アイロンを行います。

この熱工程によって、

• 水分移動
• 脱水
• ケラチン構造変化
• 表面整列
• 硬さ
• 熱変性リスク（熱による構造変化・質感変化）
• 既矯正部の負担

が関わります。

熱処理は毛髪ケラチンに影響し、熱による構造変化を観察する研究も行われています。

高温処理や化学処理は、毛髪表面や内部構造への負担として考える必要があります。

ここで大事なのは、

熱は悪

ではないことです。

縮毛矯正では、熱は形を作るために必要です。

ただし、

還元不足を熱で押し切る
過還元毛に高温を入れる
既矯正部に何度も熱を重ねる
ブリーチ毛に強いテンションと熱を入れる

と、質感低下や硬さにつながりやすくなります。

熱は、包丁みたいなものです。
切れ味があるから役に立つ。
でも、使いどころを間違えると台所がざわつきます。

10-7. 表面摩擦・キューティクル状態の変化

パーマ毛・矯正毛では、表面状態も変化しやすいです。

還元剤、アルカリ、水洗、ロッド摩擦、ツインブラシ、アイロン、2剤、ドライなどが重なるため、キューティクルや表面摩擦にも影響が出ます。

表面状態が乱れると、

• 指通りが悪い
• からまりやすい
• ツヤが出にくい
• 乾燥して見える
• 毛先がざらつく
• ツインブラシブローやアイロン時に引っかかる
• ホームケア中の摩擦ダメージが増える

という問題につながります。

特に矯正毛でありがちなのが、

仕上がり直後はツヤがある
でも数日後に毛先が硬い
指通りが悪い
表面がざらつく

という状態です。

これは内部だけでなく、表面摩擦や熱履歴も一緒に見た方がいいです。

10-8. 電荷・pH・膨潤状態の変化

パーマ・縮毛矯正では、pHや電荷状態も重要です。

アルカリ性の1剤では、髪が膨潤しやすく、還元剤も働きやすくなります。

ただし、アルカリに傾いた状態が残りすぎると、

• 髪が不安定
• 水分を含みやすい
• 膨潤が残る
• 表面摩擦が増える
• 質感が落ち着きにくい
• 酸化工程へスムーズにつながりにくくなる可能性がある

という方向に関与します。

だから中間水洗やpH調整は、

髪を締めるため

だけではなく、

還元後の反応場を落ち着かせるため

と考えると良いです。

10-9. パーマ毛で変化しやすいポイント

パーマ毛では、特に見たいのは、

• SS結合バランス
• KSH・KSSRなど還元途中の状態の整理
• ジスルフィド結合の再形成と安定性
• カールの弾力
• CMC脂質
• 水分保持
• 表面摩擦
• ロッド摩擦
• 2剤の入り方
• 残留還元臭

です。

パーマ毛の失敗は、

• 還元不足でかからない
• 過還元でだれる
• 酸化不足で持ちが悪い
• 水分と脂質が乱れてパサつく
• 表面摩擦で絡む

というように出ます。

だからパーマ毛では、

弾力を残す還元
丁寧な中間水洗
十分な2剤酸化
脂質・水分・表面のケア

が大事になります。

10-10. 矯正毛で変化しやすいポイント

矯正毛では、パーマ毛に加えて、さらに熱履歴を強く見ます。

特に見たいのは、

• 新生部と既矯正部の境目
• 既矯正部の硬さ
• 毛先の熱履歴
• ブリーチやカラー履歴
• 水分ムラ
• アイロン温度
• テンション
• 表面摩擦
• CMC脂質の乱れ
• 2剤酸化の安定性

です。

矯正毛の失敗は、

• 還元不足で戻る
• 過還元でテロつく
• 熱不足で伸びない
• 熱過多で硬い
• 水分ムラで質感ムラ
• 2剤不足で不安定
• 既矯正部への再負担で毛先が劣化

という形で出ます。

だから矯正毛では、

還元設計
中間水洗
水分管理
熱設計
2剤酸化
既施術部の扱い

を全部つなげて見る必要があります。

まとめると

パーマ毛・矯正毛では、単に何かが「欠損する」だけではありません。

結合状態・脂質環境・水分挙動・表面状態・熱履歴が、それぞれ変化している可能性があります。

実際には、

• SS結合バランスが変化する
• KSH・KSSR・残留還元剤の整理が関わる
• ケラチン高次構造が変化する可能性がある
• CMC脂質や内部脂質が乱れやすい
• 水分挙動が不安定になりやすい
• 矯正毛では熱履歴が強く残る
• 表面摩擦やキューティクル状態が変わる
• pHや膨潤状態の整理が必要になる

という複合的な変化が起こります。

だからパーマ毛・矯正毛は、単なる
ダメージ毛
ではありません。

還元・酸化・水分・熱・物理操作の履歴を持つ髪

です。

そして処理設計では、

タンパク質を入れる
しっとりさせる

だけでは足りません。

必要なのは、

還元履歴を読む
酸化の安定性を見る
脂質環境を整える
水分挙動を整える
表面摩擦を減らす
熱履歴をこれ以上増やしすぎない

という視点です。

まとめ：パーマ・縮毛矯正は「還元・水分・熱・酸化・履歴」をつなげて見る

今回のテーマは、
パーマ・縮毛矯正で起きる化学変化
でした。

カラーやブリーチが、主に酸化反応によって色を変える技術だとすれば、パーマや縮毛矯正は、還元反応から始まり、物理操作で形を作り、酸化によって安定化を狙う技術です。

つまり、パーマ・縮毛矯正は単純に、

1剤で切る
2剤で戻す

という話だけではありません。

より正確には、

還元で毛髪内部の結合状態を動かし、
水分・熱・テンション・ロッド・ツインブラシブロー・アイロンで形を作り、
酸化でその形を安定化させる技術

として見る必要があります。

SS結合は主役。ただし髪の形はSS結合だけで決まらない

パーマ・縮毛矯正では、SS結合、つまりジスルフィド結合が大きな主役です。

髪の中のSS結合を簡略化すると、

KSSK

です。

このKSSKに還元剤が作用することで、髪は形を変えやすい状態になります。

ただし、髪の形や質感はSS結合だけで決まるわけではありません。

実際には、

• 水素結合
• イオン結合
• 疎水性相互作用
• CMC脂質
• 水分量
• ケラチン高次構造
• 熱履歴
• 表面摩擦

なども関わります。

だから、パーマ・縮毛矯正は
SS結合を操作する技術でありながら、髪全体の物理化学環境を整える技術
でもあります。

SS結合だけを見ていると、
「クセは伸びたのに硬い」
「カールは出たのに弾力がない」
「ツヤはあるのに柔らかさがない」
という現象が説明しきれません。

還元反応は一方通行ではなく、バランスが動く反応として見る

還元反応は、単純にKSSKがKSHに変わって終わるわけではありません。

厳密に髪全体が均一な平衡状態になるというより、KSSK・KSH・KSSR・RSSRのバランスが条件によって動くと考えると整理しやすいです。

チオール系還元剤をRSHとすると、ざっくり次のように整理できます。

KSSK + RSH ⇄ KSH + KSSR
KSSR + RSH ⇄ KSH + RSSR

ここで、

KSSK：髪の元々のSS結合

KSH：還元で生じる髪側のチオール状態

KSSR：髪側と還元剤由来の混合ジスルフィド的な状態

RSSR：還元剤同士が酸化された状態

です。

つまり還元とは、

SS結合をただ切る反応

ではなく、

KSSK・KSH・KSSR・RSSRのバランスを動かす反応

として見ると整理しやすくなります。

このバランスは、

• 還元剤の種類
• pH
• pKa
• 還元剤濃度
• アルカリ度
• 基材
• 放置時間
• 毛髪履歴
• 水分状態

によって変わります。

pHとアルカリ度は分けて考える

パーマ・縮毛矯正では、pHとアルカリ度を分けて見ることが重要です。

pHは、還元剤の反応性に関わります。

特にチオール系還元剤では、pHが上がることでチオラート型が増え、SS結合へ反応しやすくなります。

一方で、アルカリ度は毛髪側の膨潤・浸透・持続性・負担に関わります。

つまり、

pHは還元剤側の反応性
アルカリ度は毛髪側の開き方

として考えるとわかりやすいです。

同じpHでも、アルカリ度や基材が違えば、髪の膨潤、浸透、反応の出方は変わります。

だから薬剤設計では、

pHだけを見る
還元剤濃度だけを見る
アルカリか酸性かだけで判断する

のではなく、

pH・アルカリ度・還元剤濃度・基材・毛髪履歴をセットで見る

必要があります。

還元剤は「強い・弱い」だけでは分類できない

還元剤にも、それぞれ反応特性があります。

チオグリコール酸系は、水溶性が高く、アルカリ膨潤した親水的な反応場でしっかり反応を作りやすい還元剤として見られます。

一方、システアミン系は、アミノチオールとしての構造や電荷状態により、チオ系とは違う浸透・反応傾向を持つと考えられます。条件によっては、より疎水寄りの領域にも作用しやすい設計が考えられます。

GMTやスピエラ系は、酸性〜弱酸性領域で使われ、強いアルカリ膨潤に頼りにくい還元設計に使われます。

亜硫酸系、いわゆるサルファイト系はさらに特殊です。

チオやシステアミンのように、KSHを作って2剤酸化でSS再形成を狙うタイプとは反応の見方が違います。

サルファイト系は、SS結合に対してS-スルホン化、Bunte salt的な状態を作る方向で考えると整理しやすいです。

そのため、風合いは柔らかく感じやすい一方で、通常のSS架橋としての固定力とは別物として見る必要があります。

つまり、還元剤は、

強い
弱い
酸性
アルカリ性

だけで見るのではなく、

どのpHで
どの電荷状態になり
どの反応場へ入り
どの結合に作用しやすいか

まで見る必要があります。

KSSRは悪者ではなく、還元反応中の状態

今回の重要ポイントがKSSRです。

KSSRは、髪側の硫黄と還元剤由来の硫黄がつながった混合ジスルフィド的な状態です。

これは還元反応の途中で自然に生じる状態です。

だから、

KSSR＝悪者
KSSR＝作ってはいけないもの

と考えるのは少し違います。

問題は、KSSRができることではありません。

問題になりやすいのは、

還元反応が中途半端に残ること
余分な還元剤が整理されないこと
中間水洗が甘いこと
2剤酸化へスムーズにつながらないこと

です。

つまりKSSR対策とは、KSSRをゼロにすることではなく、

必要量だけ還元し、
中間水洗で反応場を整え、
2剤酸化で安定化しやすい状態へつなげること

です。

KSSRは悪役ではなく途中駅。
問題は、そこで髪を置き去りにしないことです。

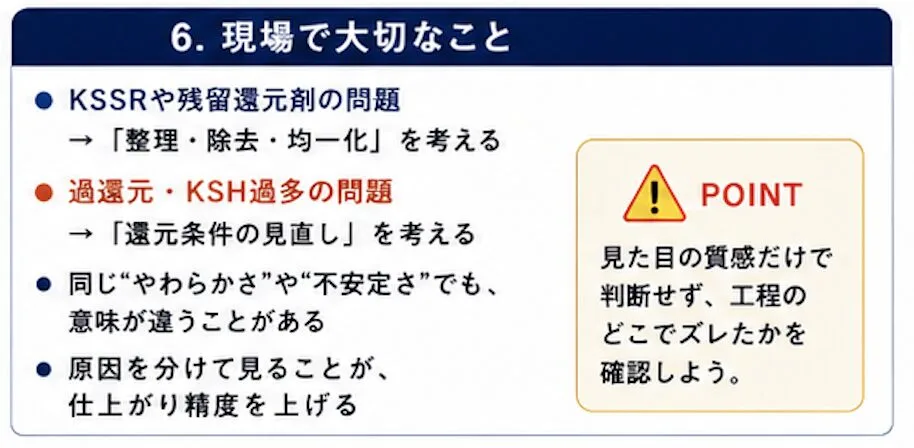

KSSR残留と過還元は分けて考える

ここも大切です。

KSSRや残留還元剤が整理されていない問題と、過還元は分けて考えます。

KSSRや残留還元剤が整理されにくい状態

これは、

• 還元が中途半端
• 中間水洗不足
• 残留還元剤
• 酸化不足
• 反応ムラ

などと関係します。

過還元・KSH過多の状態

これは、

• pHが高い
• アルカリ度が高い
• 還元剤濃度が高い
• 放置時間が長い
• ダメージ毛に薬剤が強すぎる

などによって、反応がKSH側へ進みすぎた状態です。

つまり、

KSSRや残留還元剤の整理不足は、途中駅で止まる問題
過還元は、終点を通り過ぎる問題

です。

同じ還元トラブルに見えても、原因も対策も違います。

中間水洗は、還元と酸化をつなぐ反応整理の工程

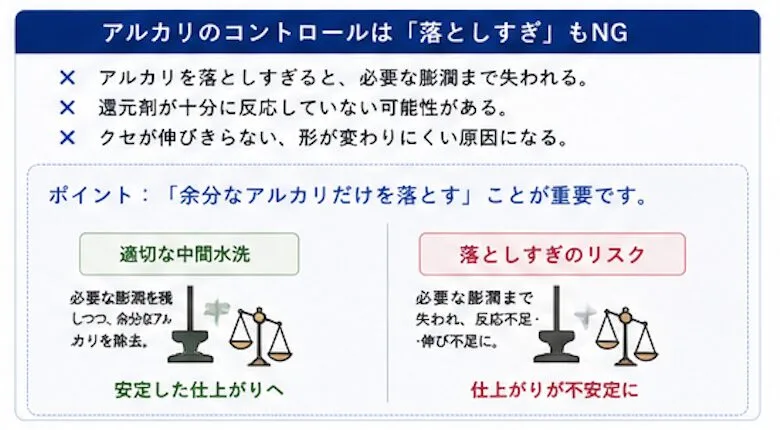

中間水洗は、ただ1剤を流す工程ではありません。

中間水洗の目的は、

• 余分な還元剤を減らす
• アルカリを整理する
• 膨潤状態を落ち着かせる
• 反応場を整える
• 2剤酸化へ進みやすい状態を作る

ことです。

つまり中間水洗は、

還元の終わりであり、酸化の準備

です。

ここが甘いと、残留還元剤や反応途中の状態が残りやすくなり、酸化工程や仕上がりの安定性に影響する可能性があります。

縮毛矯正ではさらに、中間水洗後の水分状態がアイロン工程にも関わります。

中間水洗は地味ですが、かなり重要です。
毛髪化学の世界では、地味な工程ほど後から大きな顔をします。

縮毛矯正では、熱・水分・テンションが加わる

縮毛矯正は、パーマと違って高温アイロンが入ります。

そのため、還元反応だけでなく、

• 水分量
• 水分ムラ
• 水分移動
• ツインブラシ
• アイロン温度
• テンション
• 圧
• スルースピード
• 熱履歴

が仕上がりに大きく関わります。

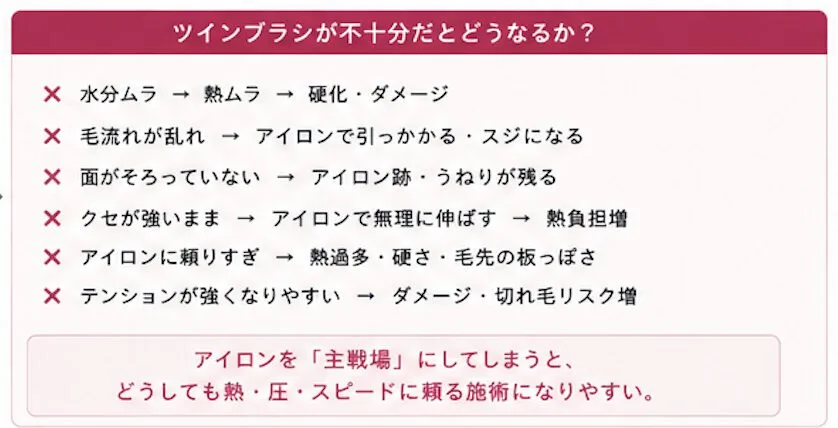

ツインブラシは、髪を挟みながら軽いテンションをかけ、パネルの面と水分量・毛流れ・根元方向をそろえる補助道具です。

つまり、

ツインブラシブローは水分量、面とテンションの事前整列
アイロンは最終的な形を作る工程

です。

縮毛矯正は、アイロンだけの技術ではありません。

適正還元された髪を、適切な水分状態に整え、必要最低限の熱・圧・テンションで形を作る技術です。

2剤酸化は、完全復元ではなく安定化を狙う工程

2剤酸化では、還元で生じたKSHを再酸化し、ジスルフィド結合の再形成を狙います。

基本的には、

2KSH → KSSK

です。

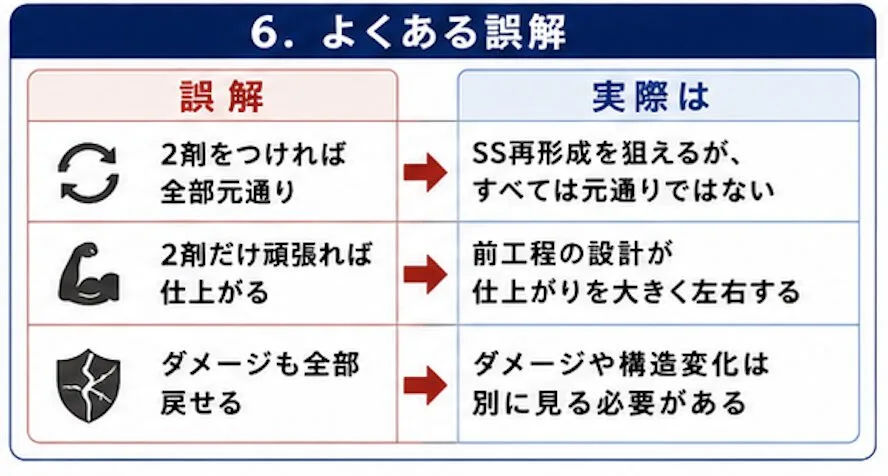

ただし、これは髪が完全に元通りになるという意味ではありません。

実際の毛髪内には、

• KSH
• KSSR
• 未反応KSSK
• 残留還元剤
• 熱や水分による構造変化
• 既施術履歴によるムラ

が混在しています。

だから2剤酸化は、

切った結合を完全に戻す工程

ではなく、

還元で動いた状態を、酸化によって安定方向へ持っていく工程

として見る方が正確です。

パーマでは曲げた形を、縮毛矯正では伸ばした形を、できるだけ安定させるための工程です。

2剤は最後のおまけではなく、締めの本工程です。

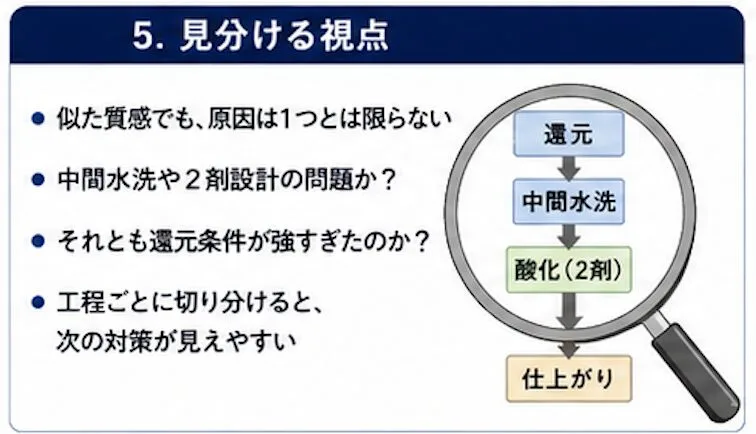

戻り・だれ・残臭・質感不安定は、ひとつの原因で決めつけない

パーマがだれる。
縮毛矯正が戻る。
濡れると臭う。
後日質感が不安定になる。

こうした現象が起きたとき、すぐに

酸化不足
還元不足
過還元

とひとつに決めつけるのは危険です。

実際には、

• 還元不足
• 過還元
• KSSRや残留還元剤の整理不足
• 中間水洗不足
• 水分管理不足
• 熱不足
• 熱過多
• 酸化工程での安定化不足
• 毛髪履歴の読み違い

が複合的に関わります。

つまり失敗原因は単独犯ではなく、だいたい共犯です。

だから現場では、

還元
水分
熱
酸化
履歴

のどこがズレたのかを分けて考える必要があります。

パーマ毛・矯正毛は、還元・酸化・熱・水分の履歴を持つ髪

パーマ毛・矯正毛は、単なるダメージ毛ではありません。

より正確には、

還元・酸化・水分移動・熱・物理操作の履歴を持つ髪

です。

そのため、次回以降の施術では、

• どこが既に還元された部位か
• どこが熱履歴を持つ部位か
• どこが既矯正部か
• どこがブリーチやカラー履歴を持つか
• どこを再還元すべきか
• どこは触らない方がよいか
• どこはなじませるだけでよいか

を見る必要があります。

既施術部は、もう一度しっかり還元する対象ではなく、
履歴を読んで扱いを決める対象
です。

ここを間違えると、毛先の硬さ、ビビリ、戻り、断毛リスクにつながります。

結論

パーマ・縮毛矯正は、単に髪を傷めて形を変える技術ではありません。

髪の結合状態を還元で一時的に動かし、ロッド・ブロー・アイロン・テンションで形を作り、酸化で安定化を狙う技術です。

ただし、その中身は単純ではありません。

SS結合だけでなく、水素結合・イオン結合・疎水性相互作用・水分・脂質・熱・表面状態も関わります。

還元反応も、KSSKがKSHへ一方通行で変わるだけではなく、KSSK・KSH・KSSR・RSSRのバランスとして見る必要があります。

KSSRは悪者ではなく、還元反応中の状態です。
問題は、そこに髪を置き去りにしないこと。

そして2剤酸化は、完全復元ではなく、還元で動かした髪を安定化させる工程です。

つまり、パーマ・縮毛矯正は、還元剤で切る技術ではなく、還元・水分・熱・酸化・履歴をつなげて髪の形と質感を設計する技術です。

ここまで見えてくると、パーマ・縮毛矯正の考え方はかなり変わります。
